Digitales druckmessgerät

Vorschau ausblenden

Inhaltsverzeichnis

WARNUNG: Die Prozeduren werden hier zu

Dokumentationszwecken beschrieben; sie dürfen nur im

Bedarfsfall und von autorisierten Kalibrierungszentren

durchgeführt werden.

SIKA übernimmt keine Haftung für Messfehler oder

Fehlfunktionen aufgrund von möglicherweise nicht

ordnungsgemäß durchgeführten Einstellungen; außerdem

verfällt dadurch jede Zertifizierung des Druckmessgeräts.

Halten Sie die Taste ON und PEAK einige Sekunden lang

gedrückt.

P0000

P1...P5

VACUUM

Protokoll: 8 Bit Daten, 1 Bit Stop, kiene Parität.

Hinweis: Die Baudrate wird im Einstellungsmenü angegeben.

Lesestring für den aktuellen Druckwert:

Zum lesen des aktuellen Druckwertes senden Sie folgenden String:

p000cr

Der Antwortstring setzt sich wie folgt zusammen:

S XX.XXX UM Z PY LB cr

Die einzelnen Zeichen haben folgende Beduetung:

Vorzeichen + / -

XX.XXX Druck mit Dezimalstelle

Einheitencode 03 = bar

zeigt an, dass die Funktion ZERO aktiv ist.

zeigt an, dass die Funktion PEAK aktiv ist

positiv (p+) oder negativ (p-).

zeigt den niedrigen Ladestand der Batterie an.

Weitere Befehls- und Programmierstring:

p2XXcr

Digitaler Filter. Werte für XX von 00 bis 99.

p3XXcr

Auflösung Werte für XX: 00=1, 01=2, 02=5, 03=10

p4XXcr

Automatische Abschaltung. Werte für XX von 01 bis 30.

p6XXcr

ZERO. Werte: XX bis 00 = OFF, 01=ON

p7XXcr

Positiver Peak. Werte: XX bis 00 = OFF, 01=ON

p8XXcr

Negativer Peak. Werte: XX bis 00 = OFF, 01=ON

Das Gerät wird mit 2 nicht wieder aufladbaren Alkali-Batterien

(Typ AAA, 1,5V) mit einer durchschnittlichen Lebensdauer von 1

Jahr geliefert.

Die Meldung LbAtt zeigt an, dass die Batterien fast leer sind; da

die in diesem Zustand gemessenen Werte falsch sein könnten,

müssen die Batterien ausgetauscht werden.

Reinigen Sie während dieses Vorgangs die Kontakte von

möglichen Oxidationen und überprüfen Sie den Klemmdruck der

Batteriehalter auf die einzelnen Batterien und erhöhen Sie ihn

gegebenenfalls.

Überprüfen Sie den elektrischen Kontakt auch im Falle einer

Fehlfunktion.

SIKA Dr. Siebert & Kühn GmbH & Co. KG * Struthweg 7-9 * 34260 Kaufungen * Deutschland

℡ +49 5605-803-0 *

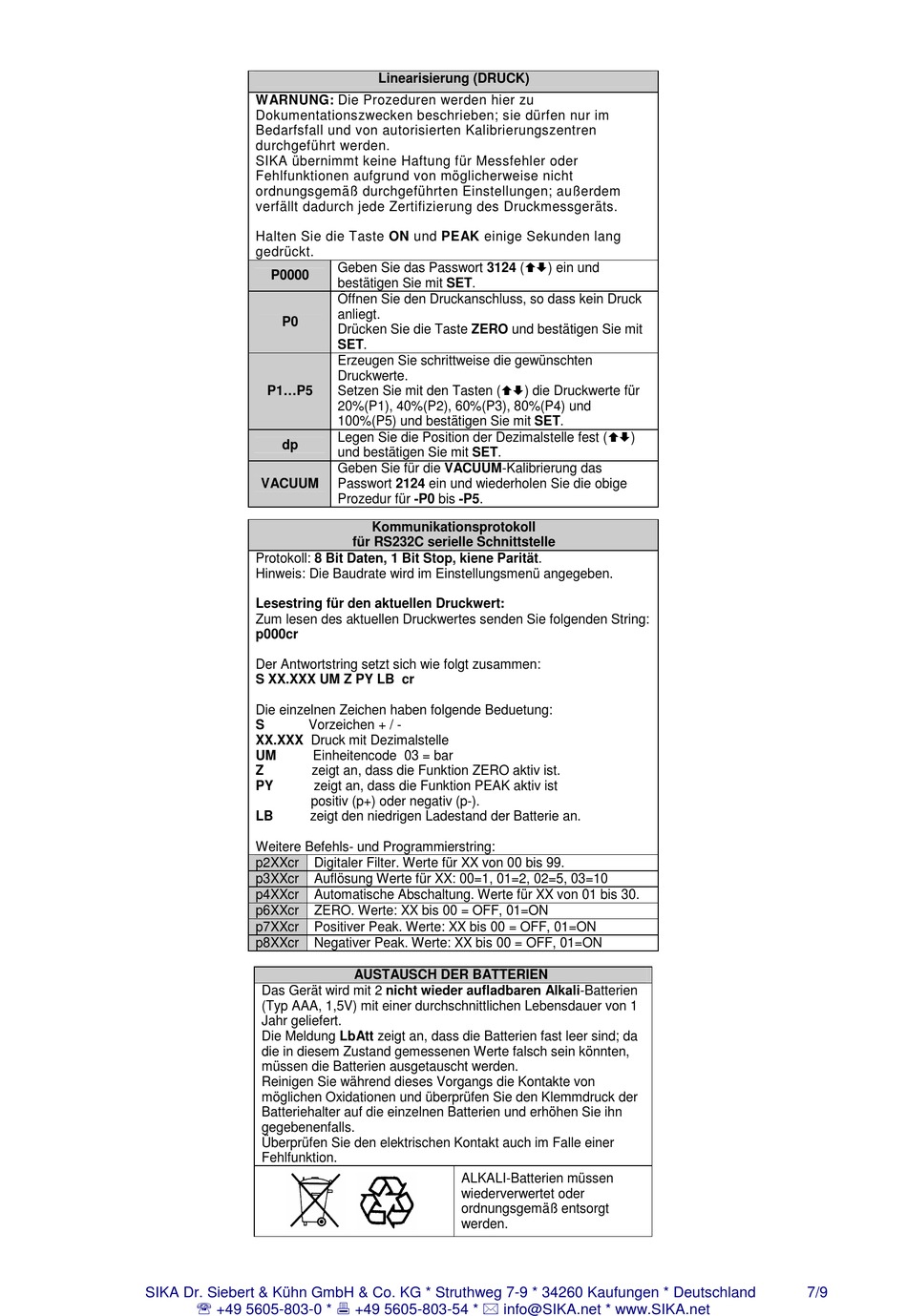

Linearisierung (DRUCK)

Geben Sie das Passwort 3124 (

bestätigen Sie mit SET.

Öffnen Sie den Druckanschluss, so dass kein Druck

anliegt.

Drücken Sie die Taste ZERO und bestätigen Sie mit

SET.

Erzeugen Sie schrittweise die gewünschten

Druckwerte.

Setzen Sie mit den Tasten (

20%(P1), 40%(P2), 60%(P3), 80%(P4) und

100%(P5) und bestätigen Sie mit SET.

Legen Sie die Position der Dezimalstelle fest (

und bestätigen Sie mit SET.

Geben Sie für die VACUUM-Kalibrierung das

Passwort 2124 ein und wiederholen Sie die obige

Prozedur für -P0 bis -P5.

Kommunikationsprotokoll

für RS232C serielle Schnittstelle
