2022-01-17
Betriebsanleitung

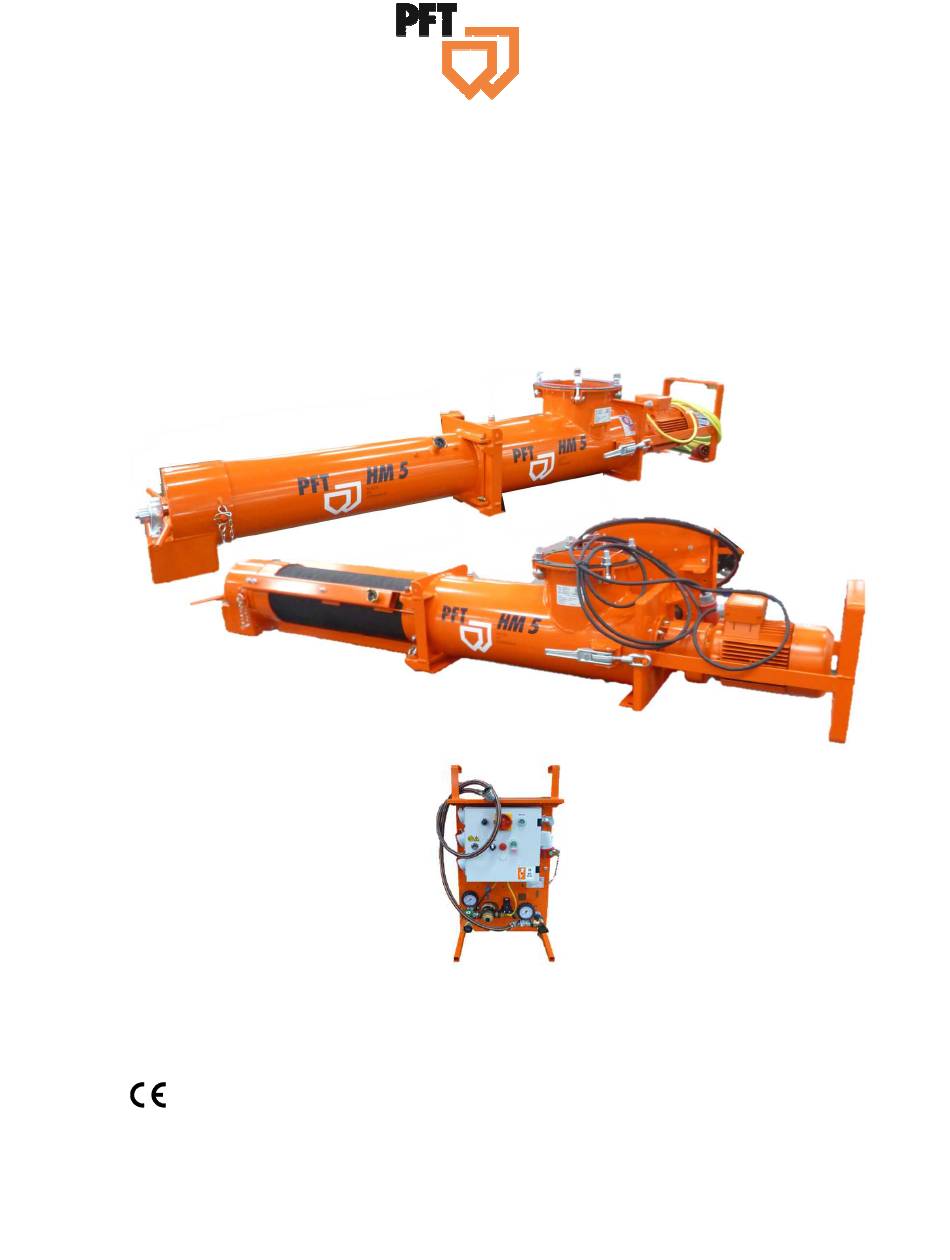

PFT Durchlaufmischer HM 5
Übersicht – Bedienung – Ersatzteillisten
Artikelnummer der Betriebsanleitung: 20542220
Artikelnummer der Stückliste-Maschine: 20545000 HM 5, 400 V, 3 Ph, 50 Hz, 45 l/min (Stahl-Mischrohr)
Artikelnummer der Stückliste-Maschine: 00010351 HM 5, 400 V, 3 Ph, 50 Hz mit Gummi-Mischrohr
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PFT HM 5

Inhaltszusammenfassung für PFT HM 5

  • Seite 1 Übersicht – Bedienung – Ersatzteillisten Artikelnummer der Betriebsanleitung: 20542220 Artikelnummer der Stückliste-Maschine: 20545000 HM 5, 400 V, 3 Ph, 50 Hz, 45 l/min (Stahl-Mischrohr) Artikelnummer der Stückliste-Maschine: 00010351 HM 5, 400 V, 3 Ph, 50 Hz mit Gummi-Mischrohr Vor Beginn aller Arbeiten Betriebsanleitung lesen!
  • Seite 2 © Knauf PFT GmbH & Co.KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Tel.: +49 9323 31-760 Fax: +49 93 23 31-770 Technische Hotline +49 9323 31-1818 info@pft.net www.pft.net 2022-01-17...

  • Seite 3: Inhaltsverzeichnis

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Inhaltsverzeichnis 14.6 Dosierwelle ........... 16 EG Konformitätserklärung ......6 14.7 Mischwelle ..........16 Prüfung ............7 15 Betriebsarten ..........17 2.1 Prüfung durch Maschinenführer ....7 15.1 Wahlschalter für Zeitprogramm .... 17 2.2 Wiederkehrende Prüfung ......
  • Seite 4 PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Inhaltsverzeichnis 42 Reinigen ............35 27.1 Stromanschluss am Schaltschrank ..25 27.2 Kontrolle der einzelnen 42.1 Sichern gegen Wiedereinschalten ..35 Anschlussstecker ....... 26 43 Arbeitsende / HM 5 reinigen ..... 35 28 HM 5 einschalten ........
  • Seite 5 PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Inhaltsverzeichnis 48.12 ET-Liste Wasserarmatur HM 5 ..55 48.16 ET-Liste Schaltschrank HM 5 Art. Nr. 20441700 ........59 48.13 Schaltschrank HM 5 Artikelnummer 20441700 ........... 56 49 Index ............60 48.14 ET-Liste Schaltschrank HM 5 Art.

  • Seite 6: Eg Konformitätserklärung

    Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer...

  • Seite 7: Prüfung

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Prüfung 2 Prüfung 2.1 Prüfung durch Maschinenführer Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die  Wirksamkeit der Befehls- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu prüfen. Während des Betriebes sind Baumaschinen vom Maschinenführer ...

  • Seite 8: Allgemeines

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Allgemeines 3 Allgemeines 3.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheits-...

  • Seite 9: Betriebsanleitungen / Ersatzteillisten

    HM 5 SUCHERGEBNIS Bezeichung Stand Dokumententyp BAL 100_de PFT HM 5 August 2021 Betriebsanleitung 5 Ausrüstung oder Zubehör Ausrüstung oder Zubehör für die HM 5 finden Sie im Internet unter https://pft-iphofen.1kcloud.com/ep1Dz6fF/#142 oder bei Ihrem PFT-Baumaschinenhändler AUSSTATTUNG / ZUBEHÖR Ausstattung 2022-01-17...

  • Seite 10: Technische Daten

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Technische Daten 6 Technische Daten 6.1 Allgemeine Angaben Angabe Wert Einheit Gewicht HM 5 ca. 177 kg Gewicht Steuereinheit ca. 28 kg Länge 2325 mm Breite 390 mm Höhe 395 mm...

  • Seite 11: Anschlusswerte Wasser

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Schallleistungspegel 6.3 Anschlusswerte Wasser Angabe Wert Einheit Betriebsdruck, min. 2,5 bar Anschluss (1) 1/2 Zoll Abb. 1: Wasseranschluss 6.4 Betriebsbedingungen Umgebung Angabe Wert Einheit Temperaturbereich 2-45 °C Relative Luftfeuchte, maximal 80 %...

  • Seite 12: Maßblatt Hm 5

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Maßblatt HM 5 9 Maßblatt HM 5 2325 Abb. 2: Maßblatt 10 Typenschild Das Typenschild befindet sich am Siloflansch und beinhaltet folgende Angaben: Hersteller Baujahr Maschinen-Nummer Abb. 3: Typenschild 11 Quality-Control Aufkleber Der Quality-Control Aufkleber beinhaltet folgende Angaben: Bestätigt CE gemäß...

  • Seite 13: Aufbau Hm 5

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Aufbau HM 5 12 Aufbau HM 5 12.1 Übersicht HM 5 Abb.5: Übersicht HM 5 1. Mittelkörper 7. Wasseranschluss von Wasserarmatur 2. Siloanschlussflansch Ø 250mm 8. Mischrohr 3. Mischermotor 6,05kW 9. Schnellverschluss für Mischrohr und Mörtelauslauf 4.

  • Seite 14: Baugruppen Hm 5

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Baugruppen HM 5 13 Baugruppen HM 5 13.1 Armaturengestell 1. Wassseranschluss zum Mischrohr. 2. Schaltschrank. 3. Armaturengestell. 4. Wasserarmatur. Abb. 6: Armaturengestell 14 Armaturengestell am Durchlaufmischer einhängen 1. Klappsplint entfernen. 2. Armaturengestell in die Aufnahmebolzen (1) einhängen.

  • Seite 15: Wasserarmatur

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Armaturengestell am Durchlaufmischer einhängen 14.1 Wasserarmatur 1. Wasseranschluss Zuleitung. 2. Manometer Wasservordruck. 3. Magnetventil. 4. Manometer für Wasserdosierung. 5. Nadelventil für Wassermenge / Wasserdosierung. 6. Wasserablasshahn. 7. Wasseranschluss für Mischrohr. 8. Druckminderer.

  • Seite 16: Mittelkörper Mit Antriebseinheit

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Armaturengestell am Durchlaufmischer einhängen 14.3 Mittelkörper mit Antriebseinheit 1. Mittelkörper mit Antriebseinheit Abb. 11: Mittelkörper mit Antriebseinheit 14.4 Mischrohr mit Mörtelauslauf 1. Mischrohr mit Mörtelauslauf Abb. 12: Mischrohr mit Mörtelauslauf 14.5 Mischrohr HM 5 mit Gummimischzone 1.

  • Seite 17: Betriebsarten

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Betriebsarten 15 Betriebsarten 15.1 Wahlschalter für Zeitprogramm Wahlschalter auf Stellung links: Die HM 5 mischt so lange, bis die eingestellte Zeit am Potentiometer abgelaufen ist. Wahlschalter auf Stellung rechts: Die HM 5 wird über den angeschlossenen Füllstandmelder gesteuert.

  • Seite 18: Kurzbeschreibung

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Kurzbeschreibung 17 Kurzbeschreibung 17.1 DURCHLAUFMISCHER PFT HM 5 Mischt kontinuierlich vollautomatisch Werktrockenmörtel bis max. 8 mm Körnung wie: Fugenörtel  Mauermörtel  Putzmörtel  Estrichmörtel  Ausgleichsmassen … u.ä.m.  (nicht für Gipsmörtel geeignet) 17.2 Vorteile auf einen Blick...

  • Seite 19: Transportinspektion

    Schadenersatzansprüche können nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden. 18.3 Transport in Einzelteilen Zum leichteren Transport der HM 5, kann das Mischrohr und die Antriebseinheit vom Mittelkörper abgenommen werden: 1. Schnellverschlüsse lösen und Mischrohr oder Antriebseinheit abnehmen. Abb. 20: Transport...

  • Seite 20: Transport Der Im Betrieb Befindlichen

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Verpackung 18.4 Transport der im Betrieb befindlichen HM 5 Vor dem Transport folgende Schritte durchführen: 1. Zuerst Hauptstromkabel ziehen. 2. Wasserzuleitung entfernen. 3. Transport beginnen. 19 Verpackung Zur Verpackung Die einzelnen Packstücke sind entsprechend den zu erwartenden Transportbedingungen verpackt.

  • Seite 21: Beschreibung Pft Druckerhöhungspumpe (Zubehör)

    Teiche, zur Kellerentwässerung und zur Bewässerung verwendet werden. Für die konstante Wasserversorgung der PFT Maschinentechnik wird die Wasserversorgung aus einem Wasserbehälter durch die PFT Druckerhöhungspumpe automatisch sichergestellt. Der Fließdruck von mindestens 2,5 bar bei laufender HM 5 wird auf Baustelle Ansaugung Wasserbehälter gewährleistet.

  • Seite 22: Vorbereitung Druckerhöhungspumpe (Zubehör)

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Vorbereitung Druckerhöhungspumpe (Zubehör) 21 Vorbereitung Druckerhöhungspumpe (Zubehör) Elektrische Anlage Achtung! Die Pumpe nur an Steckdosen mit Schutzkontakt anschließen. Erhöhung Sicherheit empfehlen wir den Stromkreis, an dem die Pumpe angeschlossen wird, mit einem FI-Schutzschalter bei einem Nenn-Fehlerstrom von 30 mA.

  • Seite 23: Silo Mit Hm 5 Aufstellen

    Es muss gewährleistet sein, dass der Untergrund durch die Belastung des Silos nicht nachgeben kann und dadurch das Silo nicht kippen kann. Das Silo mit HM 5 so aufstellen, dass die HM 5 nicht herunterfallenden Gegenständen getroffen werden kann.

  • Seite 24: Sicherheitsregeln

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Sicherheitsregeln 24 Sicherheitsregeln Achtung! Bei allen Arbeiten die regionalen Sicherheitsregeln für Mörtelförder- Mörtelspritzmaschinen beachten! 25 Bedienung HM 5 25.1 Sicherheit HM 5 Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung Persönliche Schutzausrüstung...

  • Seite 25: Durchlaufmischer Hm 5 Vorbereiten

    Abb. 24: Mörtelauslauf – Niemals in die laufende HM 5 greifen. 26.1 Durchlaufmischer ans Silo / Container montieren 1. Mit Hilfe der Montagehilfe die HM 5 am Silo / Container einhängen. 2. HM 5 mit den Augenschrauben an das Silo / Container befestigen.

  • Seite 26: Kontrolle Der Einzelnen Anschlussstecker

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten HM 5 einschalten 27.2 Kontrolle der einzelnen Anschlussstecker Wasserpumpe (1) anschließen (falls nötig).  HINWEIS! Die Druckerhöhungspumpe ist notwendig, sollte der Wasserdruck bei laufender HM 5 weniger als 2,5 bar betragen.

  • Seite 27: Hm 5 Einschalten

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Wasserversorgung 28.3 HM 5 einschalten 1. Hauptwendeschalter (1) auf Stellung „I“ drehen. 2. Grünen Betriebstaster „EIN“ (2) betätigen. Abb. 30: HM 5 einschalten 29 Wasserversorgung 29.1 Anschluss der Wasserversorgung HINWEIS! sauberes...

  • Seite 28: Wasserfaktor Einstellen

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Wasserfaktor einstellen 31 Wasserfaktor einstellen 31.1 Voreinstellung der Wasserdurchflussmenge Voraussichtliche Wassermenge am Nadelventil (1) einregulieren: 1. Nadelventil schließen. 2. Anschließend Nadelventil um zwei Umdrehungen öffnen. 3. In dieser Stellung beträgt die Wasserdurchflussmenge ca. 200 ltr/h.

  • Seite 29: Gesundheitsgefährdende Stäube

    2. Wahlschalter (2) nach links auf Stellung „Zeit“ drehen. 3. Grünen Betriebstaster (3) Mischer Zeit „EIN“ betätigen. 4. Die HM 5 läuft die eingestellte Zeit und schaltet danach ab. 5. Am roten Betriebstaster (4) Mischer Zeit „AUS“ kann die HM 5 vor der abgelaufenen Zeit ausgeschaltet werden.

  • Seite 30: Betrieb Mit Füllstandmelder

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Mörtel verarbeiten 6. Materialkonsistenz am Mörtelauslauf prüfen. Abb. 39: Materialkonsistenz 34.2 Betrieb mit Füllstandmelder 1. Füllstandmelder am Schaltschrank des HM 5 anschließen. 2. Hauptwendeschalter (1) auf Stellung „I“ drehen. 3. Grünen Betriebstaster „EIN“ (2) betätigen.

  • Seite 31: Hm 5 Ausschalten

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten HM 5 ausschalten 37 HM 5 ausschalten 1. HM 5 am Hauptwendeschalter ausschalten. Abb. 41: HM 5 ausschalten 38 Stillsetzen im Notfall Not-Aus-Schalter 38.1 Not-Aus-Schalter Stillsetzen im Notfall In Gefahrensituationen müssen Maschinenbewegungen möglichst schnell gestoppt und die Energiezufuhr abgeschaltet werden.

  • Seite 32: Maßnahmen Bei Stromausfall

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Maßnahmen bei Stromausfall 40 Maßnahmen bei Stromausfall 1. Hauptwendeschalter auf Stellung „0“ drehen. 2. Von Fachpersonal den Stromanschluss überprüfen lassen. Abb. 43: HM 5 ausschalten 40.1 HM 5 nach Stromausfall wieder einschalten...

  • Seite 33: Störungsanzeigen

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Arbeiten zur Störungsbehebung 41.2 Störungsanzeigen Folgende Einrichtung zeigt Störung an: Pos. Leuchtsignal Beschreibung Leuchtet bei Störung Motorschutzschalter. Kontrolllampe rot Motorschutzschalter überprüfen. Abb. 45: Störungsanzeigen 41.3 Störungen Im folgenden Kapitel sind mögliche Ursachen für Störungen und die Arbeiten zur ihrer Beseitigung beschrieben.
  • Seite 34 PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Arbeiten zur Störungsbehebung Störung Mögliche Ursache Fehlerbehebung Behebung durch HM 5 läuft Zu viel verdicktes Material im Bediener Mischrohr entleeren Mischrohr nicht an anfahren Material trockenes Material Mischrohr entleeren Bediener Mischrohr...

  • Seite 35: Reinigen

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Reinigen 42 Reinigen 42.1 Sichern gegen Wiedereinschalten GEFAHR! Lebensgefahr durch unbefugtes Wiedereinschalten! Bei Arbeiten an der HM 5 besteht die Gefahr, dass die Energieversorgung unbefugt eingeschaltet wird. Dadurch besteht Lebensgefahr für die Personen im Gefahrenbereich. – Vor Beginn Arbeiten...

  • Seite 36: Sichern Gegen Wiedereinschalten

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Arbeitsende / HM 5 reinigen 43.2 Sichern gegen Wiedereinschalten GEFAHR! Lebensgefahr durch unbefugtes Wiedereinschalten! Bei Arbeiten an drehenden Teilen der HM 5 besteht die Gefahr, dass die Energieversorgung unbefugt eingeschaltet wird. Dadurch besteht Lebensgefahr für die Personen im Gefahrenbereich.

  • Seite 37: Mischrohr Reinigen

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Arbeitsende / HM 5 reinigen 4. Mischwelle mit Mörtelauslaufflansch mit Wasserstrahl reinigen. 5. Den Lagerzapfen (4) der Mischwelle nach dem Reinigen leicht einfetten. Abb. 49: Mischwelle reinigen 43.5 Mischrohr reinigen 1. Schnellverschluss (1) öffnen.

  • Seite 38: Hm 5 Vom Demontieren Silo

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Maßnahmen bei Frostgefahr 43.7 HM 5 vom demontieren Silo 1. Kurz vor Arbeitsende die Siloauslaufklappe (1) schließen. 2. Sobald stark verdünnter Mörtel austritt den Mischer ausschalten. Abb. 52: HM 5 demontieren 3.

  • Seite 39: Sicherheit

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Maßnahmen bei Frostgefahr 44.2 Sicherheit Personal Die hier beschriebenen Wartungsarbeiten können soweit  nicht anders gekennzeichnet durch den Bediener ausgeführt werden. Einige Wartungsarbeiten dürfen nur von speziell  ausgebildetem Fachpersonal oder ausschließlich durch den Hersteller ausgeführt werden.

  • Seite 40: Reinigung

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Maßnahmen bei Frostgefahr Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: – Vor Beginn der Arbeiten elektrische Versorgung...

  • Seite 41: Wartungsarbeiten

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Wartungsarbeiten 45 Wartungsarbeiten 45.1 Schmutzfängersieb Schmutzfängersieb im Wassereinlauf täglich kontrollieren: 1. Schmutzfängersieb aus Geka-Kupplung herausnehmen. 2. Schmutzfängersieb reinigen. 3. Bei starker Verschmutzung Sieb erneuern. 4. Schmutzfängersieb wiedereinsetzen Schmutzfängersieb Geka-Kupplung: Artikelnummer 20152000 Abb.

  • Seite 42: Maßnahmen Nach Erfolgter Wartung

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Demontage 45.3 Maßnahmen nach erfolgter Wartung 1. Nach Beendigung der Wartungsarbeiten und vor dem ersten Einschalten die folgenden Schritte durchführen: 2. Alle zuvor gelösten Schraubenverbindungen auf festen Sitz überprüfen. 3. Überprüfen, ob alle zuvor entfernten Schutzvorrichtungen und Abdeckungen wieder ordnungsgemäß...

  • Seite 43: Demontage

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Entsorgung Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: Vor Beginn der Demontage die elektrische ...

  • Seite 44: Et-Zeichnung / Et-Liste Hm 5

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48 ET-Zeichnung / ET-Liste HM 5 48.1 Antriebseinheit 2022-01-17...

  • Seite 45: Et - Liste Antriebseinheit

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.2 ET – Liste Antriebseinheit Stck. Artikel-Nr. Artikelbezeichnung 00655969 Getriebemot SK25 6,05kW 292 U/min RAL2004 20424120 Motoranschlusskabel 5,0m CEE-Stecker 4 x 16A 6h rot Ringöse 5mm...

  • Seite 46: Mittelkörper Mit Dosierwelle

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.3 Mittelkörper mit Dosierwelle 2022-01-17...

  • Seite 47: Et - Liste Mittelkörper Mit Dosierwelle

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.4 ET – Liste Mittelkörper mit Dosierwelle Stck. Artikel-Nr. Artikelbezeichnung 20541701 Dosierwelle HM 5 45l/min, P45 rot verstärkt 00006941 Mittelkörper HM 5 Dosierverschleißrohr verschraubt kpl. 20209921...

  • Seite 48: Mischrohr Mit Mischwelle

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.5 Mischrohr mit Mischwelle 2022-01-17...

  • Seite 49: Et - Liste Mischrohr Mit Mischwelle

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.6 ET – Liste Mischrohr mit Mischwelle Stck. Artikel-Nr. Artikelbezeichnung 20545405 Mischwelle HM 5, 6 Kammern, M8 20547604 Spannstift 10 x 36 20207210 Sicherungsmutter M10 verzinkt 20209601 Skt.-Schraube M10 x 45 verzinkt...

  • Seite 50: Mischrohr Hm 5 Mit Gummi-Mischzone Art.nr. 20545315

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.7 Mischrohr HM 5 mit Gummi-Mischzone Art.Nr. 20545315 2022-01-17...

  • Seite 51: Mischrohr Hm 5 Mit Gummi-Mischzone Art.nr. 20545315

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.8 Mischrohr HM 5 mit Gummi-Mischzone Art.Nr. 20545315 Stck. Artikel-Nr. Artikelbezeichnung 20545321 Klemmschale Gummi-Mischrohr Auslaufseitig HM 5 20207093 Senkschraube M10 x 75 verzinkt 20207210 Sicherungsmutter M10 verzinkt...

  • Seite 52: Armaturengestell Hm 5

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.9 Armaturengestell HM 5 2022-01-17...

  • Seite 53: Et-Liste Armaturengestell Hm 5

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.10 ET-Liste Armaturengestell HM 5 Stck. Artikel-Nr. Artikelbezeichnung 20206100 Skt.-Schraube M8 x 20 verzinkt 20209314 Fächerscheibe A 8,4 verzinkt 20207200 Sicherungsmutter M8 verzinkt 20545104 Scharnierkonsole HM 5 für Tragegestell 20208701 Skt.-Schraube M8 x 16 verzinkt...

  • Seite 54: Wasserarmatur Hm 5

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.11 Wasserarmatur HM 5 2022-01-17...

  • Seite 55: Et-Liste Wasserarmatur Hm 5

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.12 ET-Liste Wasserarmatur HM 5 Stck. Artikel-Nr. Artikelbezeichnung 20216000 Manometer 0-16 bar 1/4" unten, D = 63mm 20155200 Druckminderer D06FN 1/2" Bohrung 20152613 Magnetventil 1/2" 42V Typ 6213 A 20203107 Nippel 1/2"...

  • Seite 56: Schaltschrank Hm 5 Artikelnummer 20441700

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.13 Schaltschrank HM 5 Artikelnummer 20441700 2022-01-17...

  • Seite 57: Nr. 20441700

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.14 ET-Liste Schaltschrank HM 5 Art. Nr. 20441700 Stck. Artikel-Nr. Artikelbezeichnung 20428604 Anbaugehäuse 4/5-polig 20428607 Buchseneinsatz 4-polig 00104568 Blindstecker 4-polig, 10A Kunststoff 20425200 CEE-Gerätestecker 5 x 16A 6h rot...

  • Seite 58: Schaltschrank Hm 5 Artikelnummer 20441700

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.15 Schaltschrank HM 5 Artikelnummer 20441700 2022-01-17...

  • Seite 59: Nr. 20441700

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten ET-Zeichnung / ET-Liste HM 5 48.16 ET-Liste Schaltschrank HM 5 Art. Nr. 20441700 Stck. Artikel-Nr. Artikelbezeichnung 20426600 CEE-Anbausteckdose 4 x 16A 6h rot 20427210 Schuko-Anbausteckdose 16A grau 20426400 CEE-Anbausteckdose 3 x 16A 12h weiss 00022097 Leergehäuse HM 5 RAL 7032/Struktur...

  • Seite 60: Index

    PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Index 49 Index Demontage ............43 Allgemeine Angaben .......... 10 Demontage ............42 Allgemeines ............8 Dosierwelle ............16 Anleitung zum späteren Gebrauch aufbewahren .8 Durchlaufmischer ans Silo / Container montieren Anschluss der Stromversorgung ......25 ................
  • Seite 61 PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Index HM 5 vom demontieren Silo ....... 38 Reinigen ..............35 Inbetriebnahme Druckerhöhungspumpe .... 22 Reinigung ............40 Index ..............60 Schallleistungpegel ..........11 Kontrolle der einzelnen Anschlussstecker ..26 Schaltschrank .............15 Kurzbeschreibung ..........18 Schaltschrank HM 5 Artikelnummer 20441700 .
  • Seite 62 PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten Index Verpackung ............18 Wartungsplan ............. 40 Verpackung ............20 Wasserarmatur........... 15 Vibrationen ............11 Wasserarmatur entwässern ....... 38 Vorbereitung Druckerhöhungspumpe ....22 Wasserarmatur HM 5 ......... 54 Voreinstellung der Wasserdurchflussmenge ..28 Wasserfaktor einstellen ........
  • Seite 63 PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten 2022-01-17...
  • Seite 64 PFT Durchlaufmischer HM 5 Übersicht – Bedienung – Ersatzteillisten PFT - ALWAYS AT YOUR SITE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft.net...
