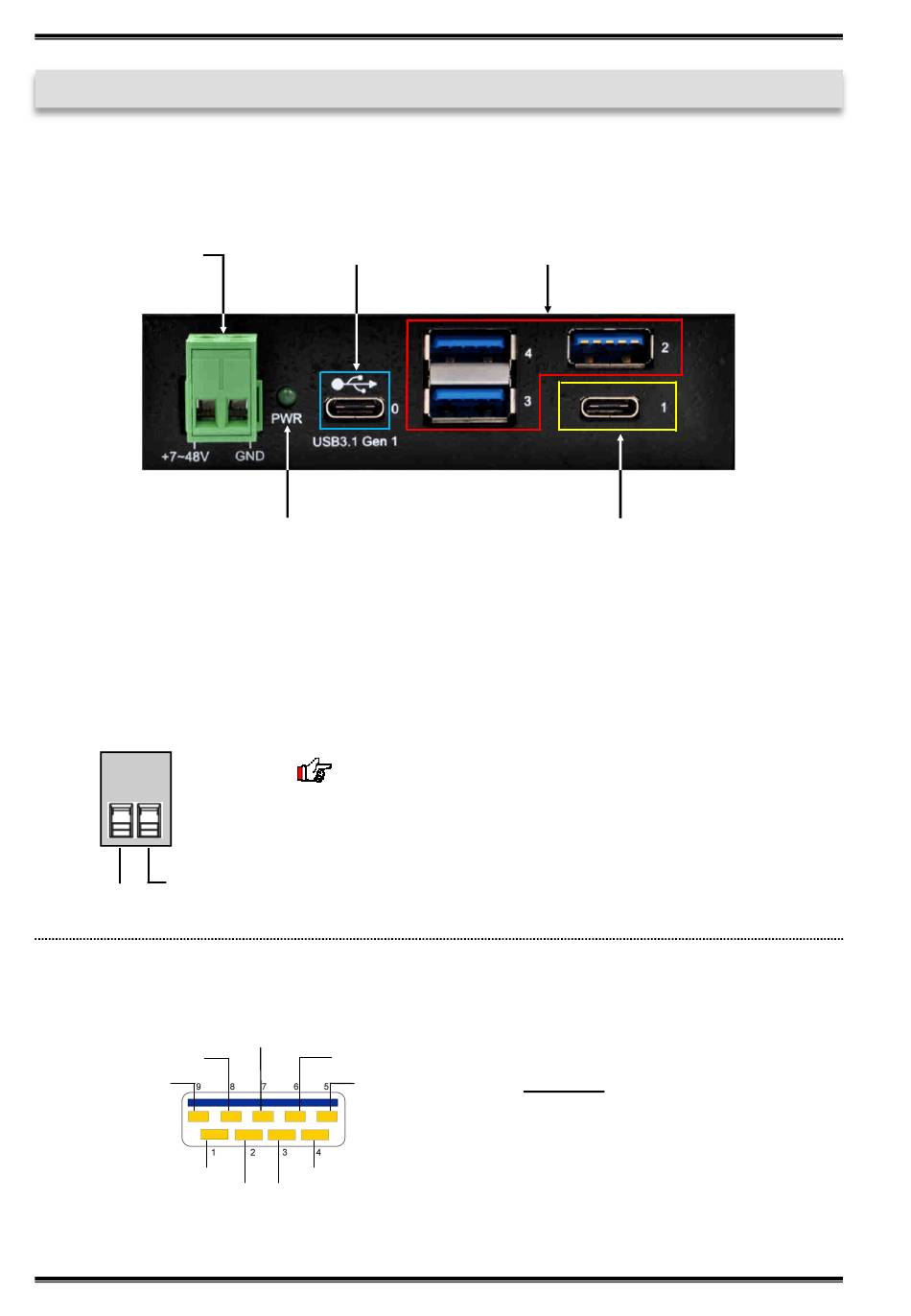

3. Aufbau, Anschlüsse & Jumper Einstellungen

3.1 Aufbau

7-48V T-Block
für optionales
externes Netzteil
3.2 Anschlüsse
+7V - 48V T-Block:
GND (Ground)
+7V - 48V
USB 3.1 (Gen1) A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
1x USB 3.1 (Gen1)
Upstream C-Buchse
Betriebs LED
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D- D+
3x USB 3.1 (Gen1)
Downstream A-Buchse
1x USB 3.1 (Gen1)
Downstream C-Buchse
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
4
EX-1195HMS
