Installation,
Fortsetzung
Vorbereitung des Steuergeräteschranks
für Strom- und Feldverkabelung
Hinweis: Sie können vier vorgestanzte
Kabeldurchführungslöcher am Steuergerätegehäuse
entfernen, um das Einführen der Kabel zu erleichtern.
Zwei dieser Kabeldurchführungslöcher befinden sich
auf der Rückseite (um Kabel durch eine Wand zu
führen) und zwei an der Unterseite (um Kabel durch
den Boden des Gehäuses zu führen).

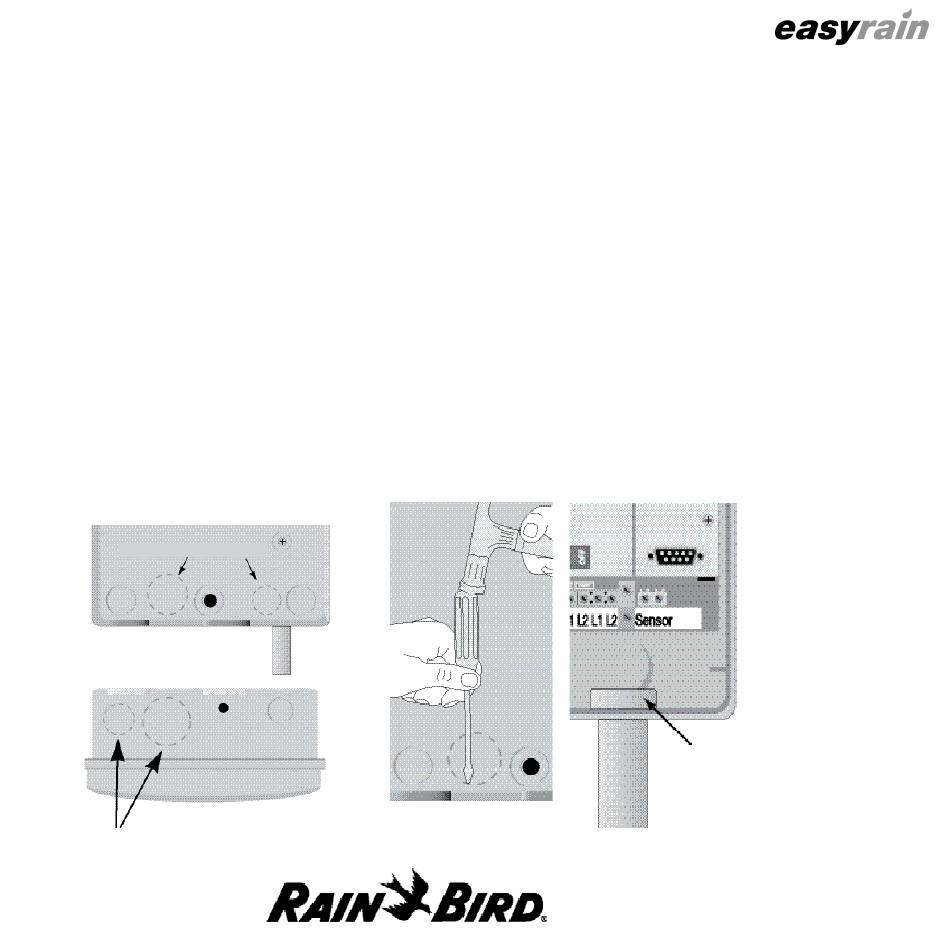

Zum Herausklopfen des Kabeldurchführungsloches
setzen Sie das Gehäuse auf eine feste Oberfläche mit
der Rille auf Sie zeigend. Arbeiten Sie sich mit einem
Schlitzschraubendreher rund um die Rille vor und
klopfen Sie dabei fest auf das Kabeldurchführungsloch.
RÜCKSEITE
Kabeldurchführungsloch
BODEN
Kabeldurchführungsloch
8
info@easyrain.net I Hardstrasse 129 I 4052 Basel
www.easyrain.net I T 0041 61 333 70 33 I F 0041 61 333 70 32
In ein Loch an der Unterseite des Gehäuses passt ein
2,6-cm-PVC-Steckadapter zur Montage eines PVC-
Installationsrohrs. Sie können seine Größe auf 3,2 cm
erhöhen, indem Sie das Kabeldurchführungsloch
herausklopfen. Wenn Sie ein Kabel mit 2,5-mm2-
Querschnitt oder größer verwenden, benötigen Sie
ggf. das größere Loch. Wenn Sie die Kabel durch die
Bodenlöcher führen, müssen Sie Installationsrohre
montieren. Schieben Sie das Installationsrohr durch
das Loch und befestigen Sie es mit einem Steckadapter
oder anderen Installationsrohrverbindern.
Steckadapter
