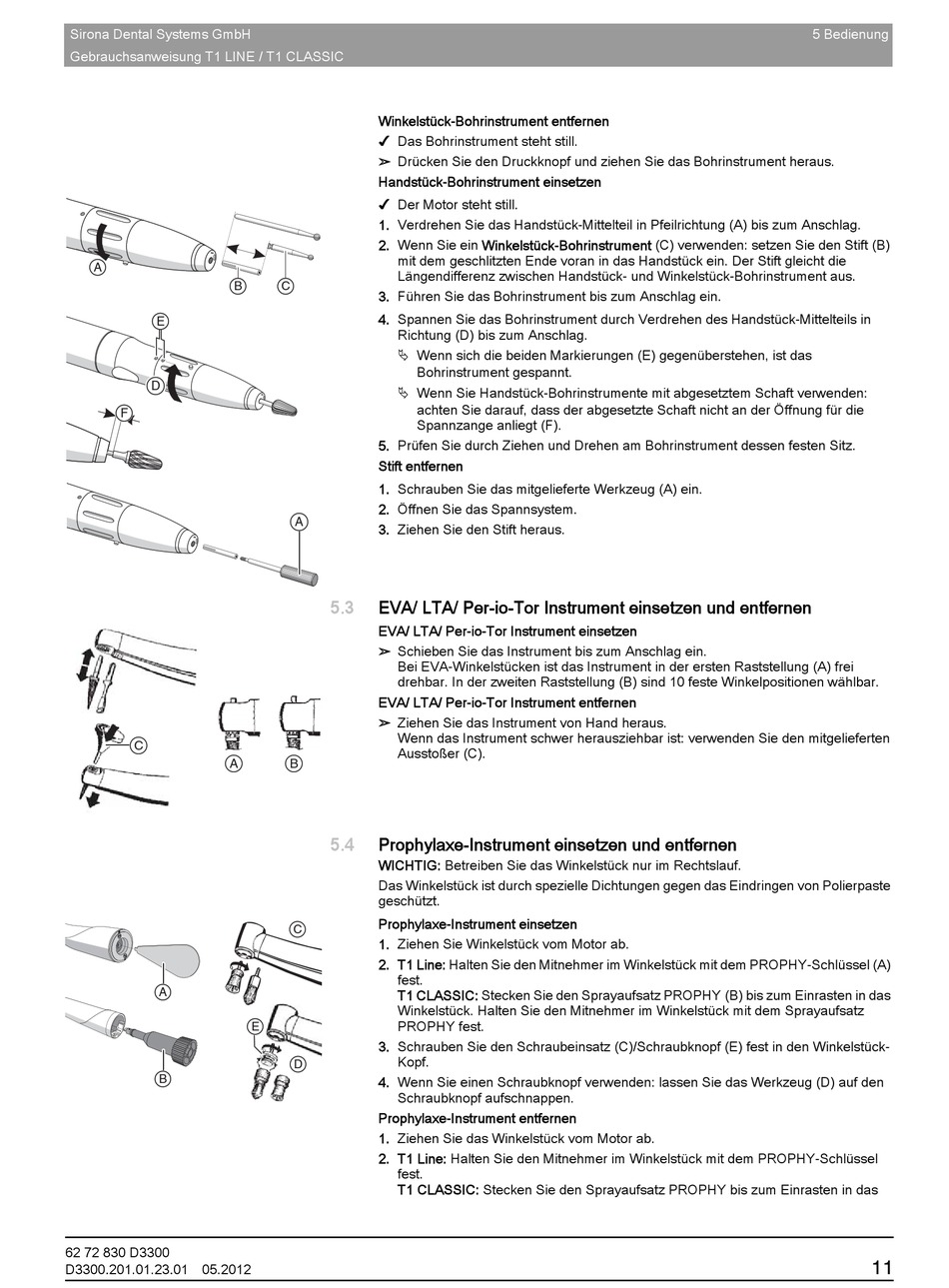

Winkelstück-Bohrinstrument entfernen
✔ Das Bohrinstrument steht still.
➢ Drücken Sie den Druckknopf und ziehen Sie das Bohrinstrument heraus.
Handstück-Bohrinstrument einsetzen
✔ Der Motor steht still.
1. Verdrehen Sie das Handstück-Mittelteil in Pfeilrichtung (A) bis zum Anschlag.
2. Wenn Sie ein Winkelstück-Bohrinstrument (C) verwenden: setzen Sie den Stift (B)
mit dem geschlitzten Ende voran in das Handstück ein. Der Stift gleicht die
Längendifferenz zwischen Handstück- und Winkelstück-Bohrinstrument aus.
C
3. Führen Sie das Bohrinstrument bis zum Anschlag ein.
4. Spannen Sie das Bohrinstrument durch Verdrehen des Handstück-Mittelteils in
Richtung (D) bis zum Anschlag.
 Wenn sich die beiden Markierungen (E) gegenüberstehen, ist das
Bohrinstrument gespannt.
 Wenn Sie Handstück-Bohrinstrumente mit abgesetztem Schaft verwenden:
achten Sie darauf, dass der abgesetzte Schaft nicht an der Öffnung für die
Spannzange anliegt (F).
5. Prüfen Sie durch Ziehen und Drehen am Bohrinstrument dessen festen Sitz.
Stift entfernen
1. Schrauben Sie das mitgelieferte Werkzeug (A) ein.
2. Öffnen Sie das Spannsystem.
A
3. Ziehen Sie den Stift heraus.
5.3

EVA/ LTA/ Per-io-Tor Instrument einsetzen und entfernen

EVA/ LTA/ Per-io-Tor Instrument einsetzen
➢ Schieben Sie das Instrument bis zum Anschlag ein.
Bei EVA-Winkelstücken ist das Instrument in der ersten Raststellung (A) frei
drehbar. In der zweiten Raststellung (B) sind 10 feste Winkelpositionen wählbar.
EVA/ LTA/ Per-io-Tor Instrument entfernen
➢ Ziehen Sie das Instrument von Hand heraus.
Wenn das Instrument schwer herausziehbar ist: verwenden Sie den mitgelieferten
Ausstoßer (C).
B
5.4

Prophylaxe-Instrument einsetzen und entfernen

WICHTIG: Betreiben Sie das Winkelstück nur im Rechtslauf.
Das Winkelstück ist durch spezielle Dichtungen gegen das Eindringen von Polierpaste
geschützt.
Prophylaxe-Instrument einsetzen
C
1. Ziehen Sie Winkelstück vom Motor ab.
2. T1 Line: Halten Sie den Mitnehmer im Winkelstück mit dem PROPHY-Schlüssel (A)
fest.
T1 CLASSIC: Stecken Sie den Sprayaufsatz PROPHY (B) bis zum Einrasten in das
Winkelstück. Halten Sie den Mitnehmer im Winkelstück mit dem Sprayaufsatz
PROPHY fest.
E
3. Schrauben Sie den Schraubeinsatz (C)/Schraubknopf (E) fest in den Winkelstück-
Kopf.
D
4. Wenn Sie einen Schraubknopf verwenden: lassen Sie das Werkzeug (D) auf den
Schraubknopf aufschnappen.
Prophylaxe-Instrument entfernen
1. Ziehen Sie das Winkelstück vom Motor ab.
2. T1 Line: Halten Sie den Mitnehmer im Winkelstück mit dem PROPHY-Schlüssel
fest.
T1 CLASSIC: Stecken Sie den Sprayaufsatz PROPHY bis zum Einrasten in das
