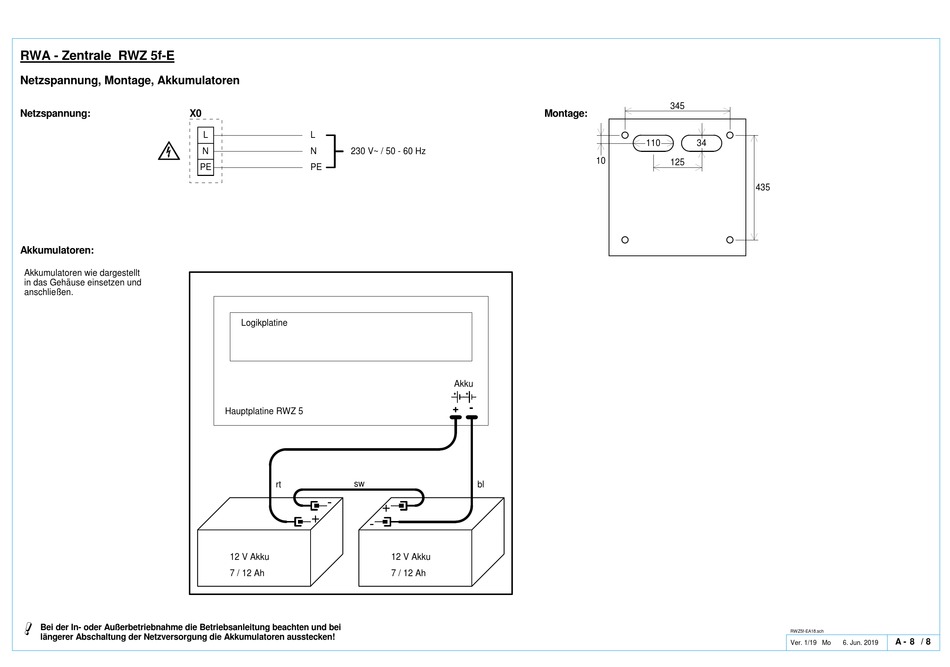

RWA - Zentrale RWZ 5f-E
Netzspannung, Montage, Akkumulatoren
Netzspannung:
X0
F
Akkumulatoren:
Akkumulatoren wie dargestellt
in das Gehäuse einsetzen und
anschließen.
!
Bei der In- oder Außerbetriebnahme die Betriebsanleitung beachten und bei
längerer Abschaltung der Netzversorgung die Akkumulatoren ausstecken!
L
L
N
N
230 V~ / 50 - 60 Hz
PE
PE
Logikplatine
Hauptplatine RWZ 5
sw
rt
-
12 V Akku
7 / 12 Ah
Montage:
Akku
-
+
bl
12 V Akku
7 / 12 Ah
345
110
34
10
125
435
RWZ5f-EA18.sch
A -
8
/
8
Ver. 1/19 Mo
6. Jun. 2019
