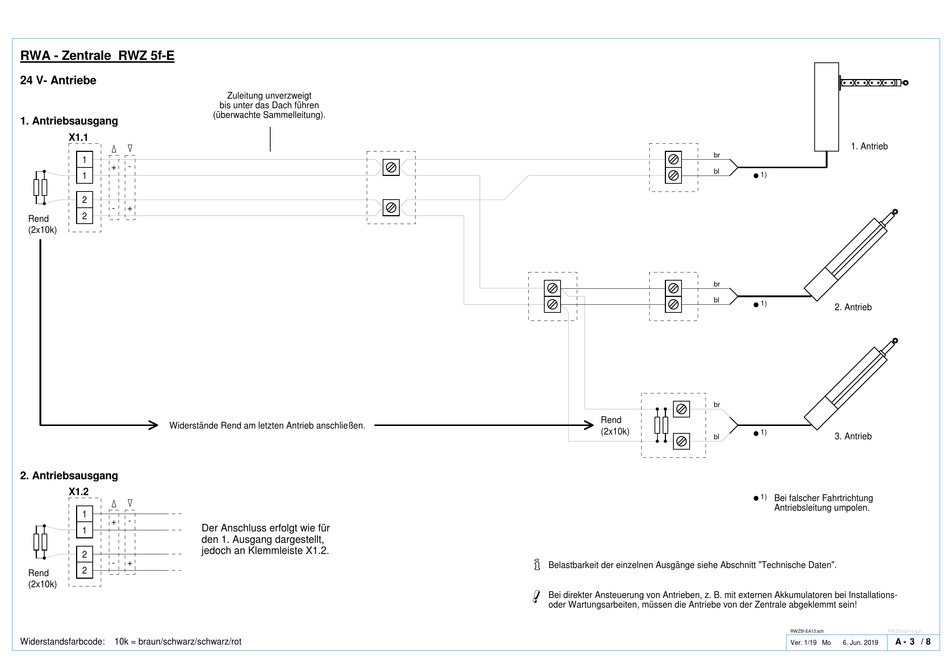

RWA - Zentrale RWZ 5f-E
24 V- Antriebe
1. Antriebsausgang
X1.1
a
z
1
-
+
1
2
-
+
2
Rend
(2x10k)
Widerstände Rend am letzten Antrieb anschließen.
2. Antriebsausgang
X1.2
a
z
1
-
+
1
2
-
+
2
Rend
(2x10k)
Widerstandsfarbcode:
10k = braun/schwarz/schwarz/rot
Zuleitung unverzweigt
bis unter das Dach führen
(überwachte Sammelleitung).
Der Anschluss erfolgt wie für
den 1. Ausgang dargestellt,
jedoch an Klemmleiste X1.2.
Rend
(2x10k)
i
Belastbarkeit der einzelnen Ausgänge siehe Abschnitt "Technische Daten".
!
Bei direkter Ansteuerung von Antrieben, z. B. mit externen Akkumulatoren bei Installations-
oder Wartungsarbeiten, müssen die Antriebe von der Zentrale abgeklemmt sein!
1. Antrieb
br
bl
j
1)
br
bl
j
1)
2. Antrieb
br
j
1)
3. Antrieb
bl
j
1)
Bei falscher Fahrtrichtung
Antriebsleitung umpolen.
RWZ5f-EA13.sch
RWZ5f-EA14.sch
Ver. 1/19 Mo
6. Jun. 2019
A -
3
/
8
