RWA - Zentrale RWZ 5f-E

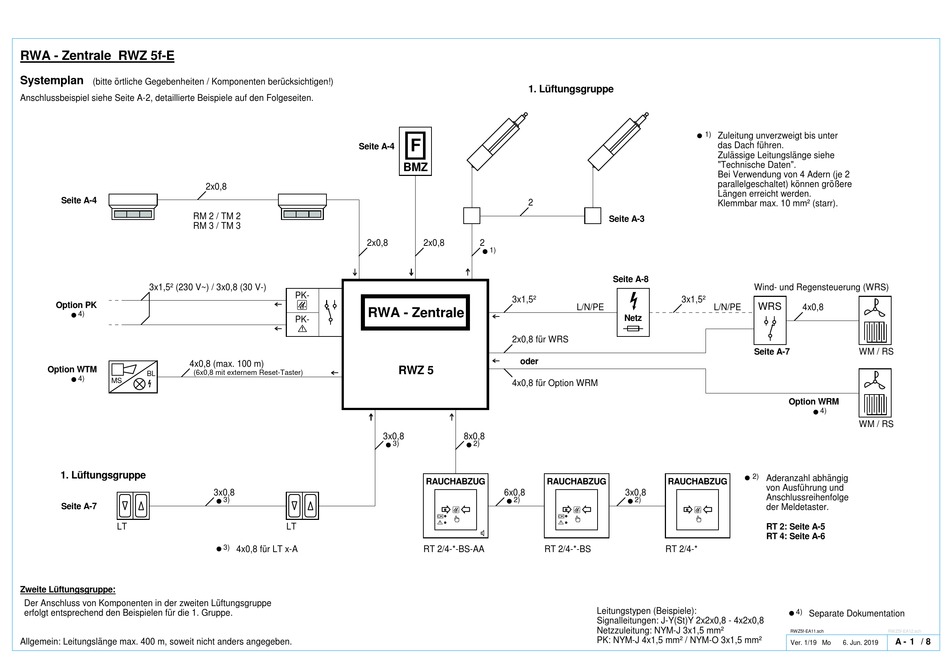

Systemplan
(bitte örtliche Gegebenheiten / Komponenten berücksichtigen!)
Anschlussbeispiel siehe Seite A-2, detaillierte Beispiele auf den Folgeseiten.
Seite A-4
RM 2 / TM 2
RM 3 / TM 3
3x1,5² (230 V~) / 3x0,8 (30 V-)
Option PK
j
4)
4x0,8 (max. 100 m)
Option WTM
(6x0,8 mit externem Reset-Taster)
BL
j
4)
MS
b
1. Lüftungsgruppe
Seite A-7
LT
Zweite Lüftungsgruppe:
Der Anschluss von Komponenten in der zweiten Lüftungsgruppe
erfolgt entsprechend den Beispielen für die 1. Gruppe.
Allgemein: Leitungslänge max. 400 m, soweit nicht anders angegeben.
Seite A-4
2x0,8
2x0,8
PK-
r
RWA - Zentrale
PK-
s
3x0,8
3x0,8
j
3)
LT
j
3)
4x0,8 für LT x-A
1. Lüftungsgruppe
F
BMZ
2
2x0,8
2
j
1)
3x1,5²
2x0,8 für WRS
oder
RWZ 5
4x0,8 für Option WRM
8x0,8
j
j
3)
2)
RAUCHABZUG
RAUCHABZUG
6x0,8
j
2)
] [
] [
r
o
H
o
s
s
S
RT 2/4-*-BS-AA
RT 2/4-*-BS
j
1)
Zuleitung unverzweigt bis unter
das Dach führen.
Zulässige Leitungslänge siehe
"Technische Daten".
Bei Verwendung von 4 Adern (je 2
parallelgeschaltet) können größere
Längen erreicht werden.
Klemmbar max. 10 mm² (starr).
Seite A-3
Seite A-8
b
3x1,5²
L/N/PE
L/N/PE
Netz
j
2)
RAUCHABZUG
3x0,8
j
2)
] [
r
r
H
H
RT 2/4-*
Leitungstypen (Beispiele):
Signalleitungen: J-Y(St)Y 2x2x0,8 - 4x2x0,8
Netzzuleitung: NYM-J 3x1,5 mm²
PK: NYM-J 4x1,5 mm² / NYM-O 3x1,5 mm²
Wind- und Regensteuerung (WRS)
WRS
4x0,8
Seite A-7
WM / RS
Option WRM
j
4)
WM / RS
Aderanzahl abhängig
von Ausführung und
Anschlussreihenfolge
der Meldetaster.
RT 2: Seite A-5
RT 4: Seite A-6
j
4)
Separate Dokumentation
RWZ5f-EA11.sch
RWZ5f-EA12.sch
A -
1
/
8
Ver. 1/19 Mo
6. Jun. 2019
