C-IPC 171
C-DIAS IPC MIT AMD FUSION G-T56N
•
Der Schirm muss großflächig und beidseitig auf kürzestem Weg auf GND gelegt wer-
den.
•
Um die einzelnen Drähte an den Steckverbinder anschrauben zu können, muss das
Kabel abisoliert und der Schirm an dieser Stelle zur Seite geschoben werden. Die Iso-
lierung sowie der Schirm sind jedoch nur soweit wie unbedingt nötig zu entfernen.
•
Es muss unbedingt darauf geachtet werden, dass das Sende- und das Empfangsmo-
dul auf dem gleichen GND-Potential liegen.

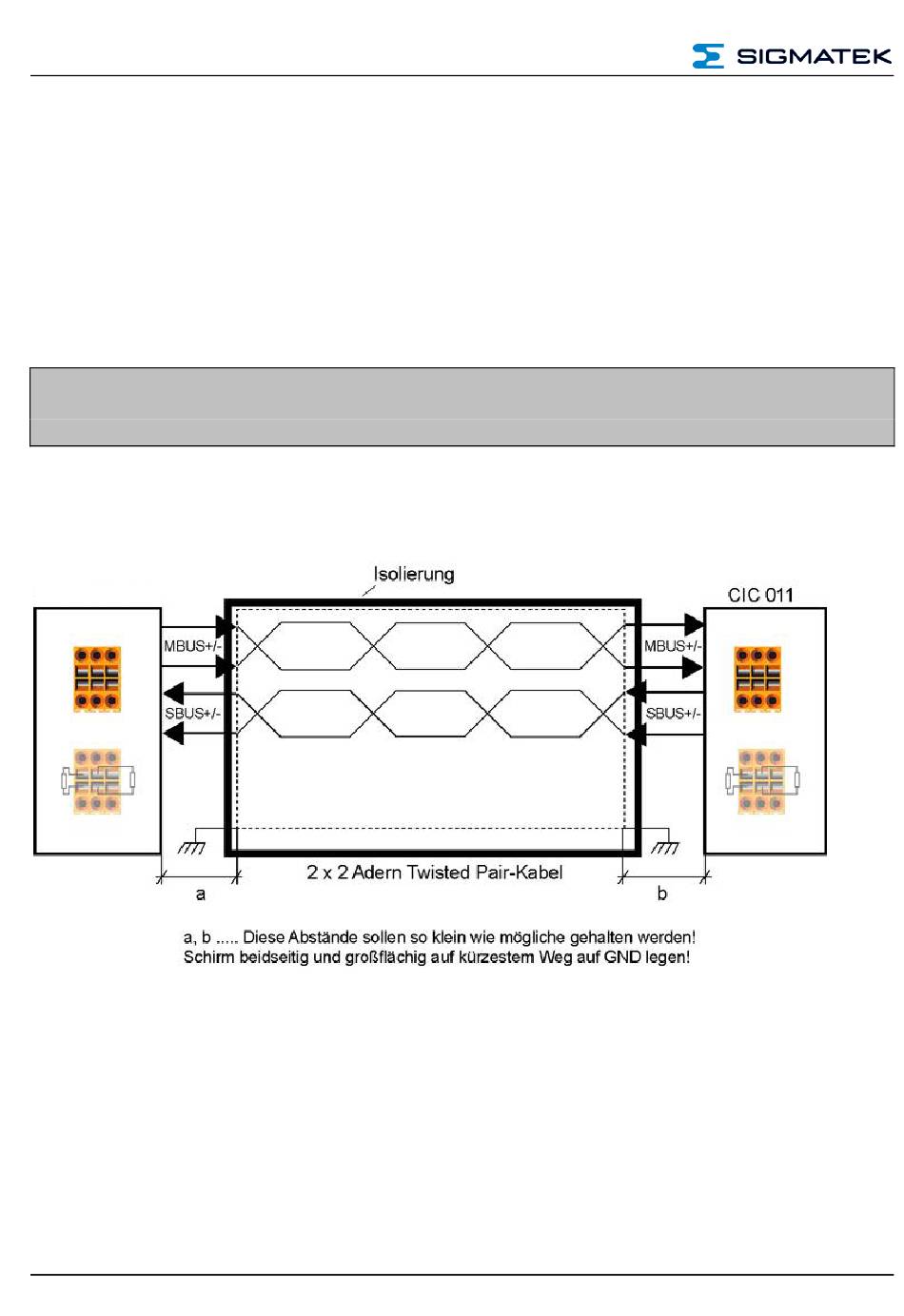

Die maximale Leitungslänge mit einem Twisted-Pair Kabel beträgt pro
DIAS-Bus-Stecker 20 m (bei Verwendung der UNITRONIC BUS-Leitung
Beispiel
z.B.: C-IPC
Es besteht auch die Möglichkeit den C-IPC mit einem DIAS-Modul zu verbinden. Man benö-
tigt jedoch eine Spannungsversorgung für die DIAS-Module (z.B.: DPS 001), sowie ein
Adaptermodul, um vom Twisted Pair-Kabel auf den Flachbandkabel-Anschluss zu stecken.
(z.B.: DKO 012 / 013).
Seite 28
FD P LD / Fa. LAPPKABEL)
