C-IPC 171
C-DIAS IPC MIT AMD FUSION G-T56N
3.3

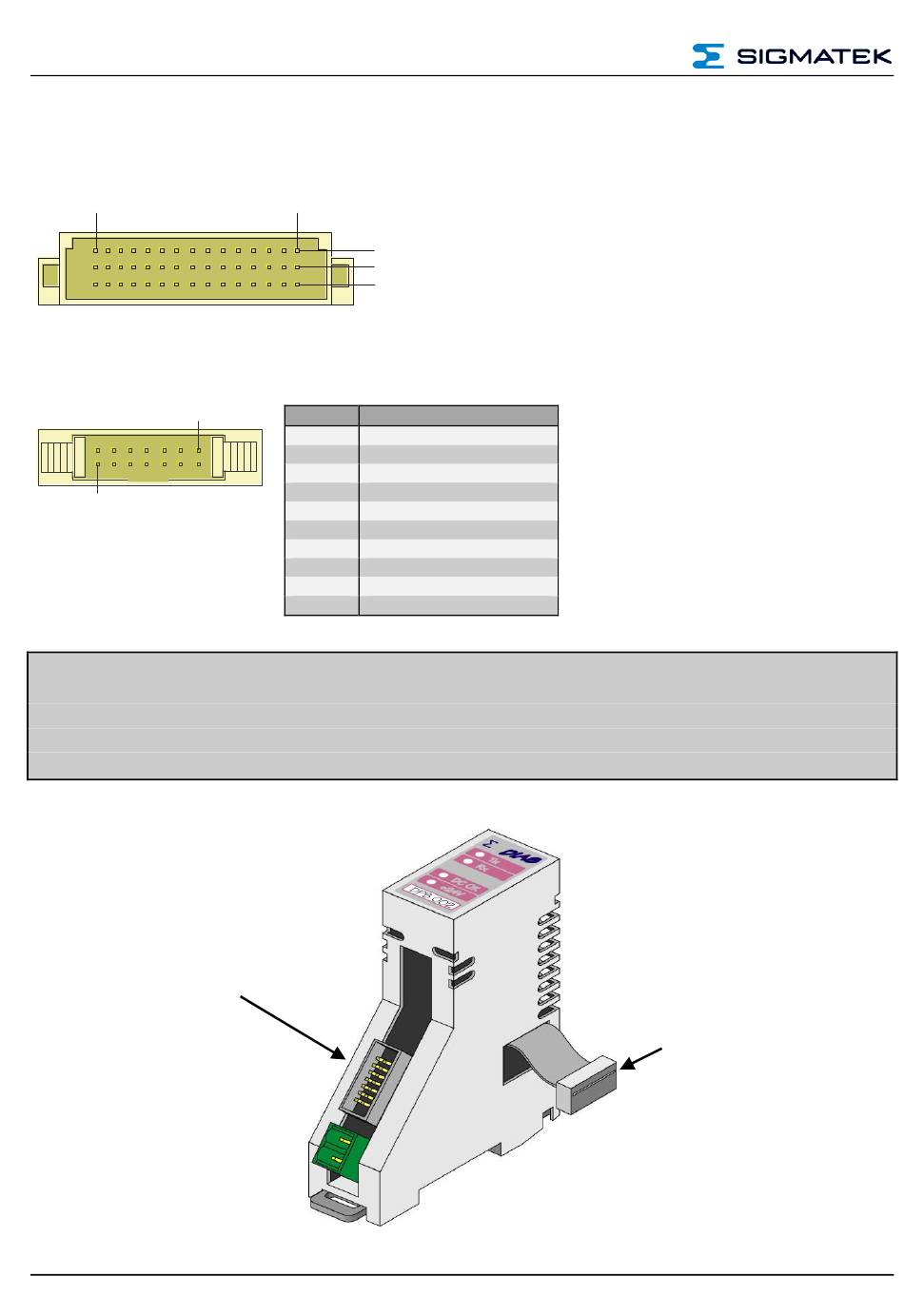

Anschlüsse an der Unterseite
X12 C-DIAS-Bus Stecker
16
X13 DIAS-Bus Stecker
14
1
Um DIAS-Module an den X13 des C-IPCs anschließen zu können, muss ein DIAS-
Versorgungsmodul (Power Booster) zwischen C-IPC und DIAS-Module geschaltet werden.
Notwendig ist diese Maßnahme um EMV-Störungen vom C-IPC fernzuhalten und den
DCDC-Konverter im C-IPC zu entlasten (Verlustleistung im C-IPC reduzieren).
Verbindung zum C-
IPC (X13)
Seite 14
1
c
b
a
Pin
Funktion
1
GND
2
MBUS+
3
MBUS-
4
GND
5
SBUS+
6
SBUS-
7
GND
8
DCOK
9 - 13
+5 V
14
GND
ACHTUNG!
Verbindung zum 1.
DIAS-Modul
DPB 002
05-002-002l
15.03.2018
