C-IPC 171
C-DIAS IPC MIT AMD FUSION G-T56N

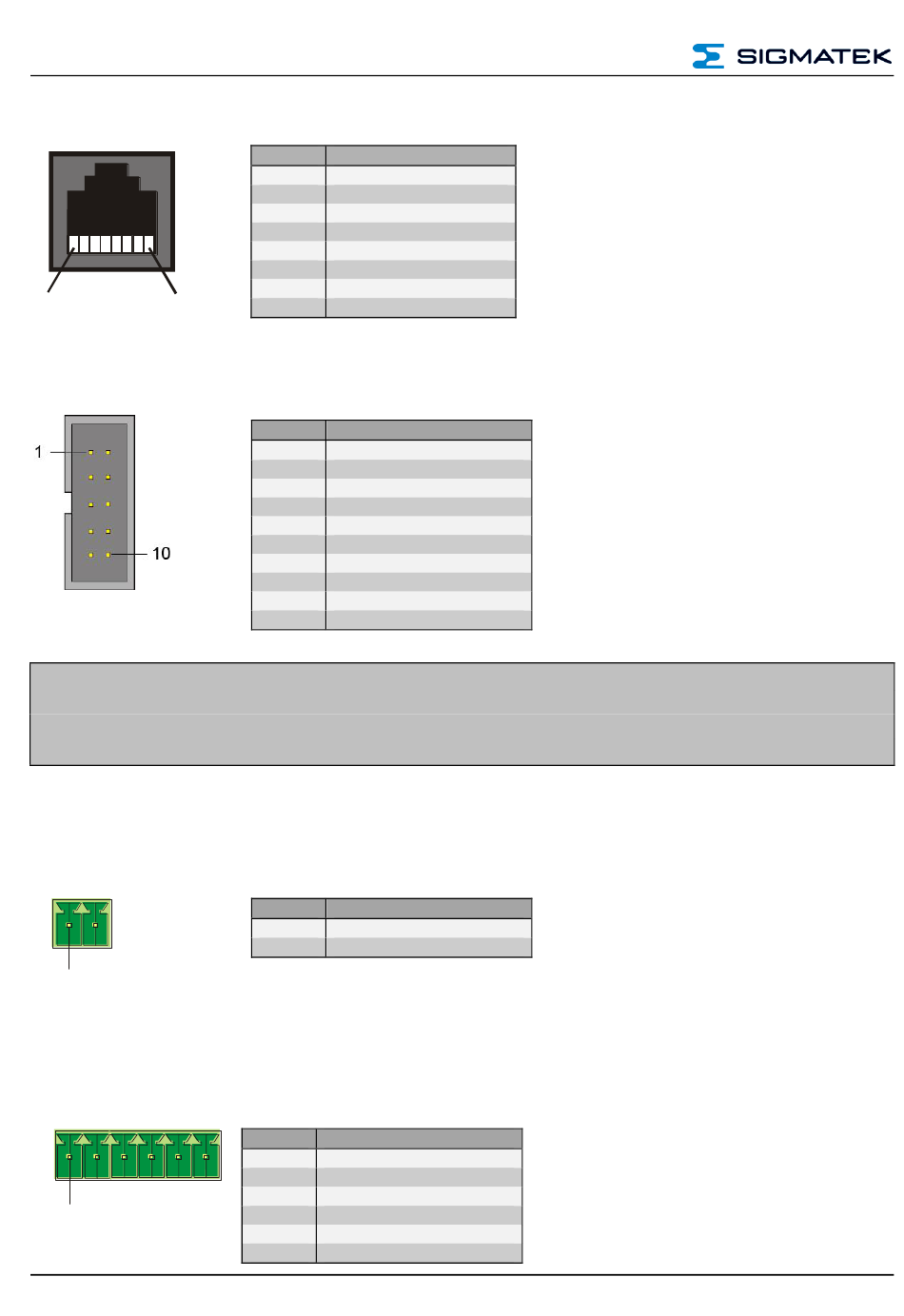

X8 Ethernet (8-poliger RJ45)
8
1
X9 Video (RGB)
Um den Videoausgang X9 zu nutzen, muss bereits beim Start des C-IPCs ein Display
an dieser Schnittstelle angeschlossen sein oder der C-IPC nach dem Anschluss des
Displays neu gestartet werden. Ansonsten wird an dieser Schnittstelle kein Video-
X10 Versorgung 24 – 30 Volt DC
2-poliger Phoenix 3,5 mm (Versorgung)
1
X11 Steckverbindung für externe USV
6-poliger Phoenix 3,5 mm (USV)
1
Seite 12
Pin
Funktion
1
TD+
2
TD-
3
RD+
4
n.c.
5
n.c.
6
RD-
7
n.c.
8
n.c.
Pin
Funktion
1
rot
2
GND
3
grün
4
GND
5
blau
6
GND
7
Vsync
8
GND
9
Hsync
10
GND
signal ausgegeben.
Pin
Funktion
1
+24 V
2
GND
Pin
Funktion
1
RxD
2
TxD
3
RTS (USV Off)
4
CTS (+24 V OK)
5
DCD (Batterie schwach)
6
GND
15.03.2018
