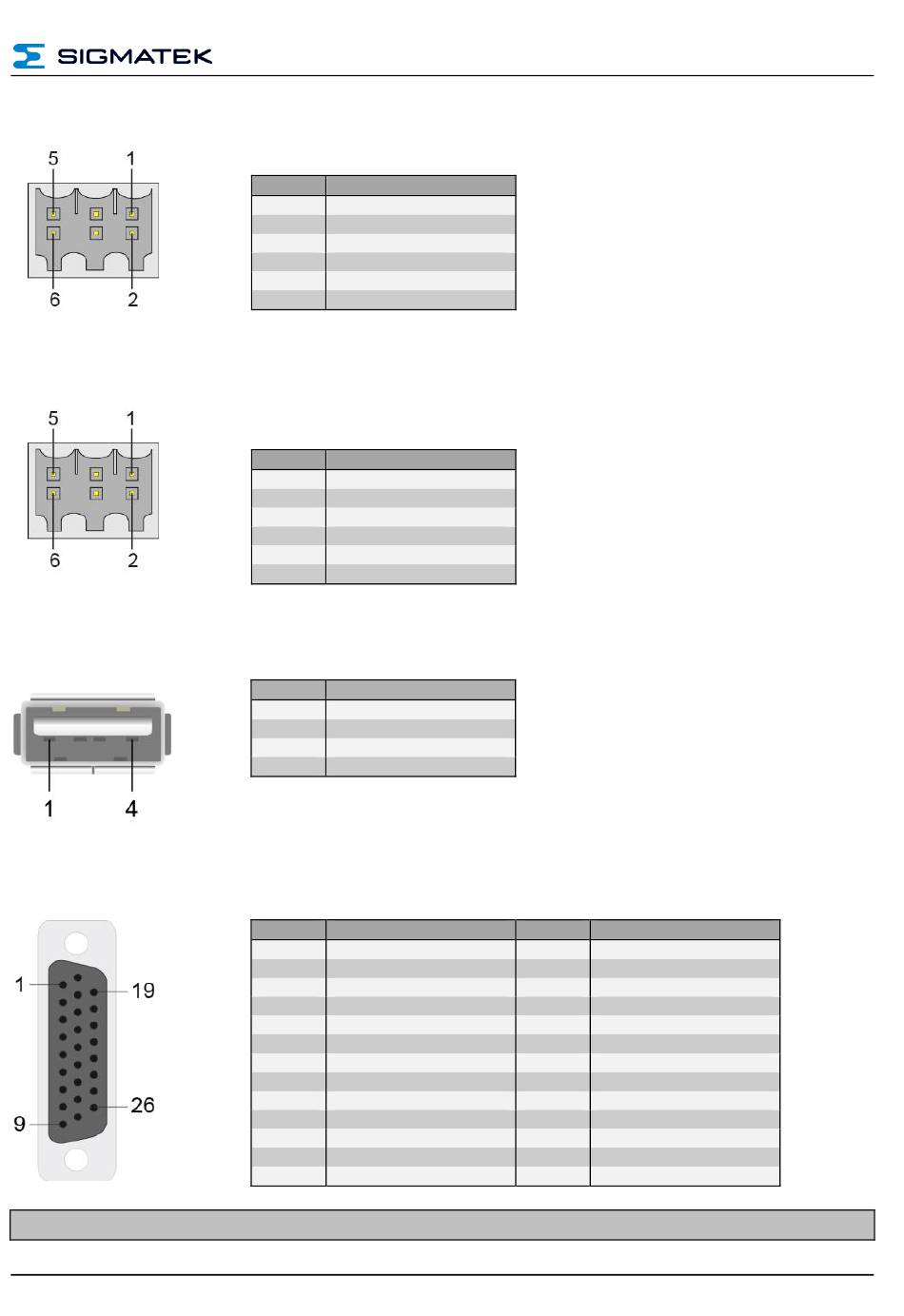

X4 CAN-Bus Terminal (6-poliger Weidmüller Stecker)
X5 DIAS-Bus (6-poliger Weidmüller Stecker)
X6 USB (Typ A)
X7 S-DVI (26-poliger HD-DSUB)
An der S-DVI-Schnittstelle dieses PCs können nur 15"-TAEs betrieben werden!
15.03.2018
C-DIAS IPC MIT AMD FUSION G-T56N
Pin Funktion
1 CAN A = LOW
2 CAN B = HIGH
3 CAN A = LOW
4 CAN B = HIGH
5 GND
6 n.c.
Pin Funktion
1 MBUS+
2 MBUS-
3 SBUS+
4 SBUS-
5 GND
6 n.c.
Pin Funktion
1 +5 V
2 D0-
3 D0+
4 GND
Pin Funktion
1 DVI1+
2 DVI1-
3 DVI2+
4 DVI2-
5 DVI3+
6 DVI3-
7 DVIC+
8 DVIC-
9 reserviert
10 GND
11 GND
12 geschirmt
13 geschirmt
Pin Funktion
14 geschirmt
15 geschirmt
16 geschirmt
17 geschirmt
18 geschirmt
19 +24 V
20 +24 V
21 USB Ext. In+
22 USB Ext. In-
23 USB Ext. Out+
24 USB Ext. Out-
25 CAN A
26 CAN B
