C-IPC 171 C-DIAS IPC MIT AMD FUSION G-T56N
3.1

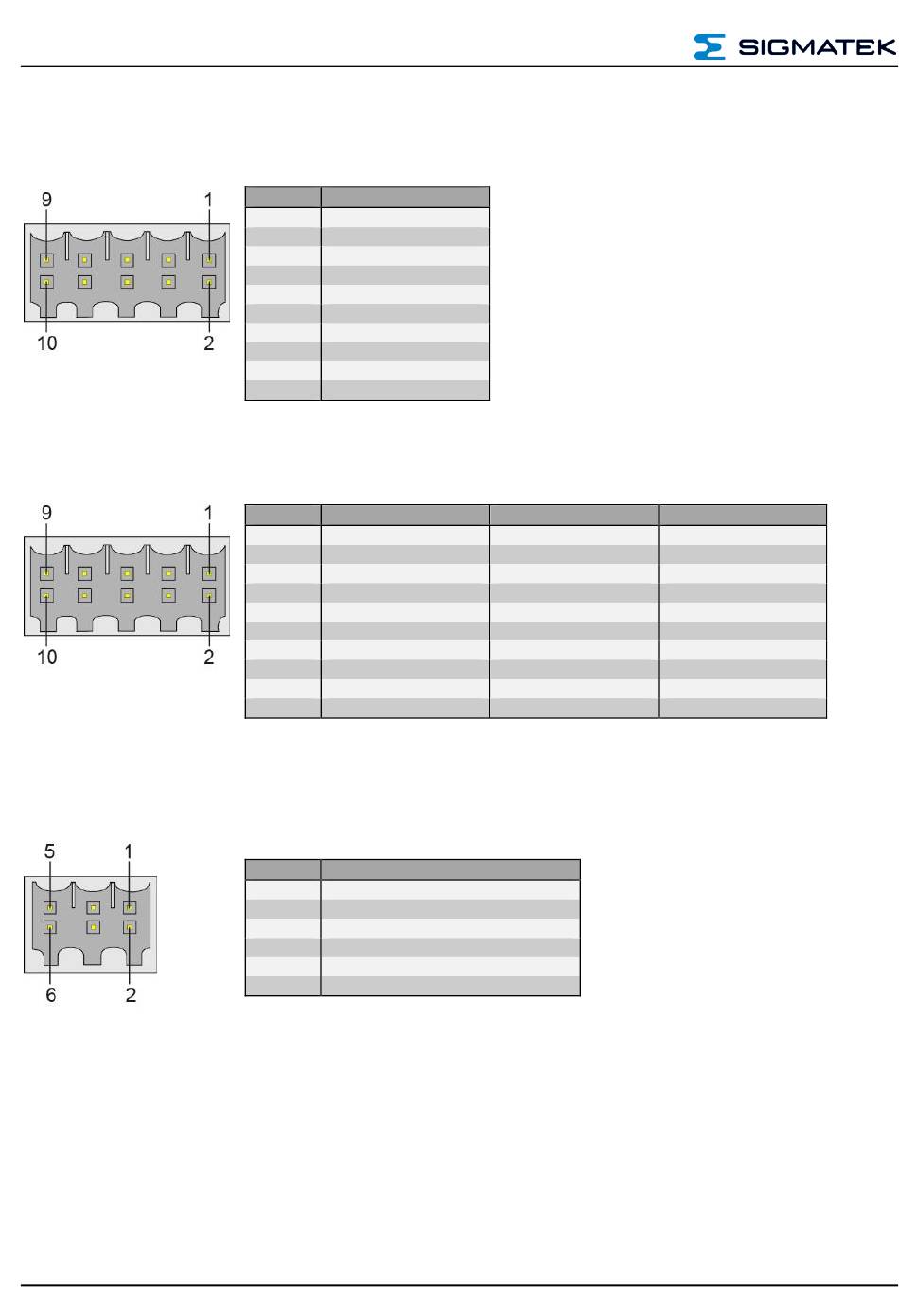

Steckerbelegung

X1 COM 1 (10-poliger Weidmüller Stecker)
X2 COM 2 (10-poliger Weidmüller Stecker)
X3 CAN-Bus SPS (6-poliger Weidmüller Stecker)
Seite 10
Pin Funktion
1 RxD
2 RTS
3 TxD
4 CTS
5 DTR
6 GND
7 DCD
8 DSR
9 RI
10 n.c.
Pin Funktion RS232
1 RxD
2 RTS
3 TxD
4 CTS
5 DTR
6 GND
7 n.c.
8 n.c.
9 n.c.
10 n.c.
Pin Funktion
1 CAN SA = LOW
2 CAN SB = HIGH
3 CAN SA = LOW
4 CAN SB = HIGH
5 GND
6 +5 V (für den Online-Adapter)
Funktion RS422 Funktion RS485
RS422 TxD+
RS422 TxD-
RS422 RxD+
RS422 RxD-
n.c.
GND
RS422 TxD+
RS422 TxD-
RS422 RxD+
RS422 RxD-
RS485 A
RS485 B
n.c.
n.c.
n.c.
GND
RS485 A
RS485 B
n.c.
n.c.
