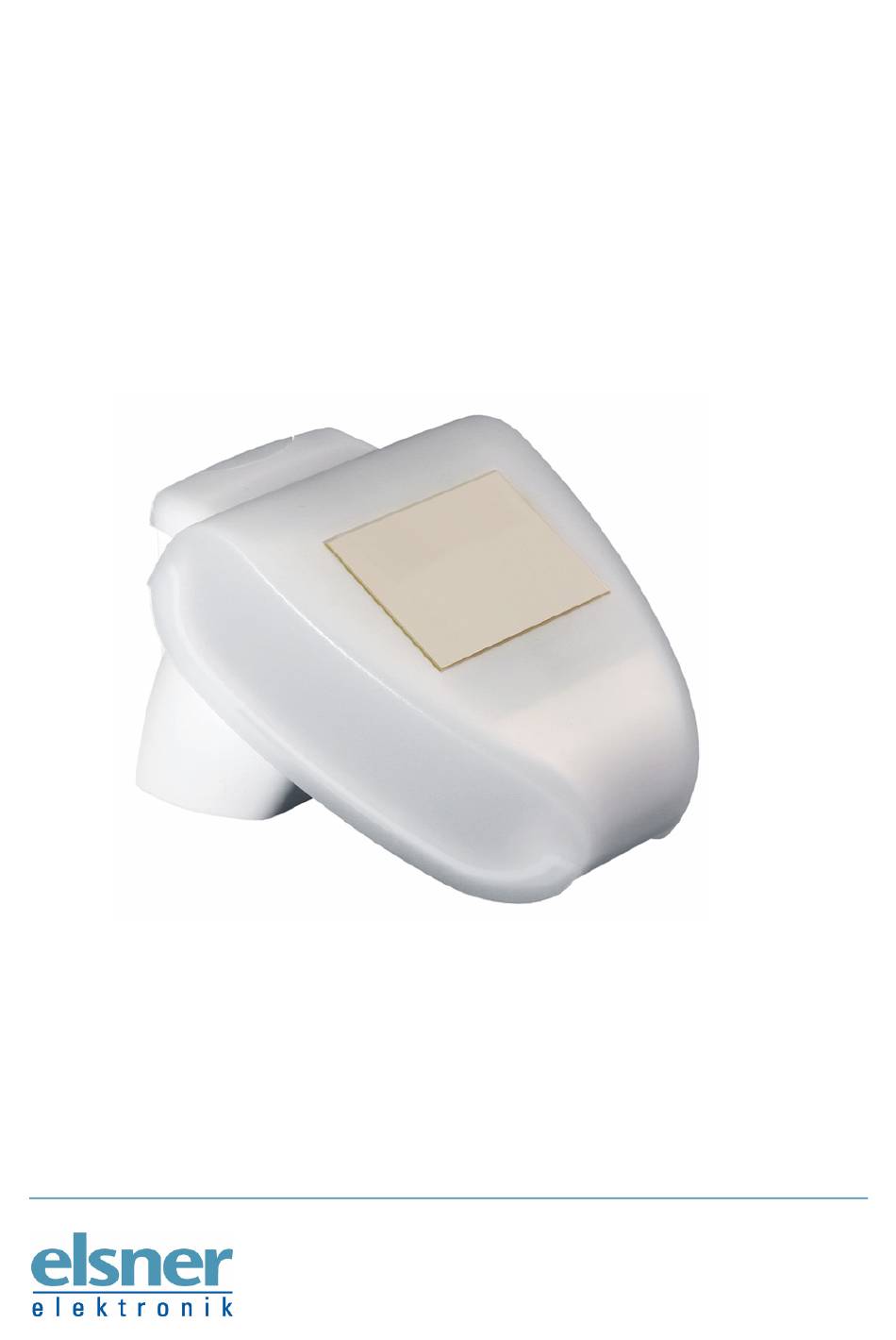

Helligkeits-/Windsensor
LW-RS485
mit RS485-Schnittstelle
und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7 • D-75391 Gechingen • Deutschland
Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20
info@elsner-elektronik.de • www.elsner-elektronik.de
Technische Daten

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für elsner elektronik LW-RS485

  • Seite 1 Helligkeits-/Windsensor LW-RS485 mit RS485-Schnittstelle Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 • D-75391 Gechingen • Deutschland Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20 info@elsner-elektronik.de • www.elsner-elektronik.de...
  • Seite 2: Produktbeschreibung

    Endgerät wie SPS, PC oder MC empfangen und ausgewertet werden. Der LW-RS485 hat vier Anschlüsse, die Datenausgabe erfolgt an den Klemmen A und B. Die Klemmen 1 und 2 sind für die Spannungsversorgung vorgesehen (24 V DC). Die An- schlüsse sind nicht verpolfest.
  • Seite 3: Aufbau Der Platine

    Die Prüfsumme wird durch Addition aller empfangenen Bytes bis Byte 35 vom Empfän- ger mitgerechnet und dann mit der vom Sensor übertragenen Prüfsumme verglichen. Einheiten: Sonne in Kilolux Tageslicht in Lux Wind in Meter/Sekunde Helligkeits-/Windsensor LW-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 4 Gewährleistungs- oder Garantieanspruch. Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Beschädi- gungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant davon in Kenntnis zu setzen. Helligkeits-/Windsensor LW-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 5: Montage Des Halters

    Montage des Halters Der Sensor beinhaltet einen kombinierten Wand-/Masthalter. Der Halter ist bei Lieferung mit Klebestreifen an der Gehäuserückseite befestigt. Befestigen Sie den Halter senkrecht an Wand oder Mast. Helligkeits-/Windsensor LW-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 6: Ansicht Der Rückwand Und Bohrplan

    Als ergänzendes, optionales Zubehör ist ein Gelenk-Ausleger für die flexible Wand-, Mast- oder Balkenmontage des Sensors bei Elsner Elektronik erhältlich. Ansicht der Rückwand und Bohrplan Abb. 7 b: Bohrplan Helligkeits-/Windsensor LW-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 7: Vorbereitung Des Sensors

    Bemaßung Gehäuserückseite mit Halter, technisch bedingte Abweichungen möglich Vorbereitung des Sensors Abb. 8 Der Deckel des Geräts ist am unteren Rand rechts und links eingerastet (siehe Abb. 8). Nehmen Sie den Deckel ab. Helligkeits-/Windsensor LW-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 8: Anbringen Des Sensors

    Das Gerät sollte regelmäßig zweimal pro Jahr auf Verschmutzung überprüft und bei Bedarf gereinigt werden. Bei starker Verschmutzung kann der Windsensor funktions- unfähig werden oder keine Sonne mehr erkannt werden. Helligkeits-/Windsensor LW-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
