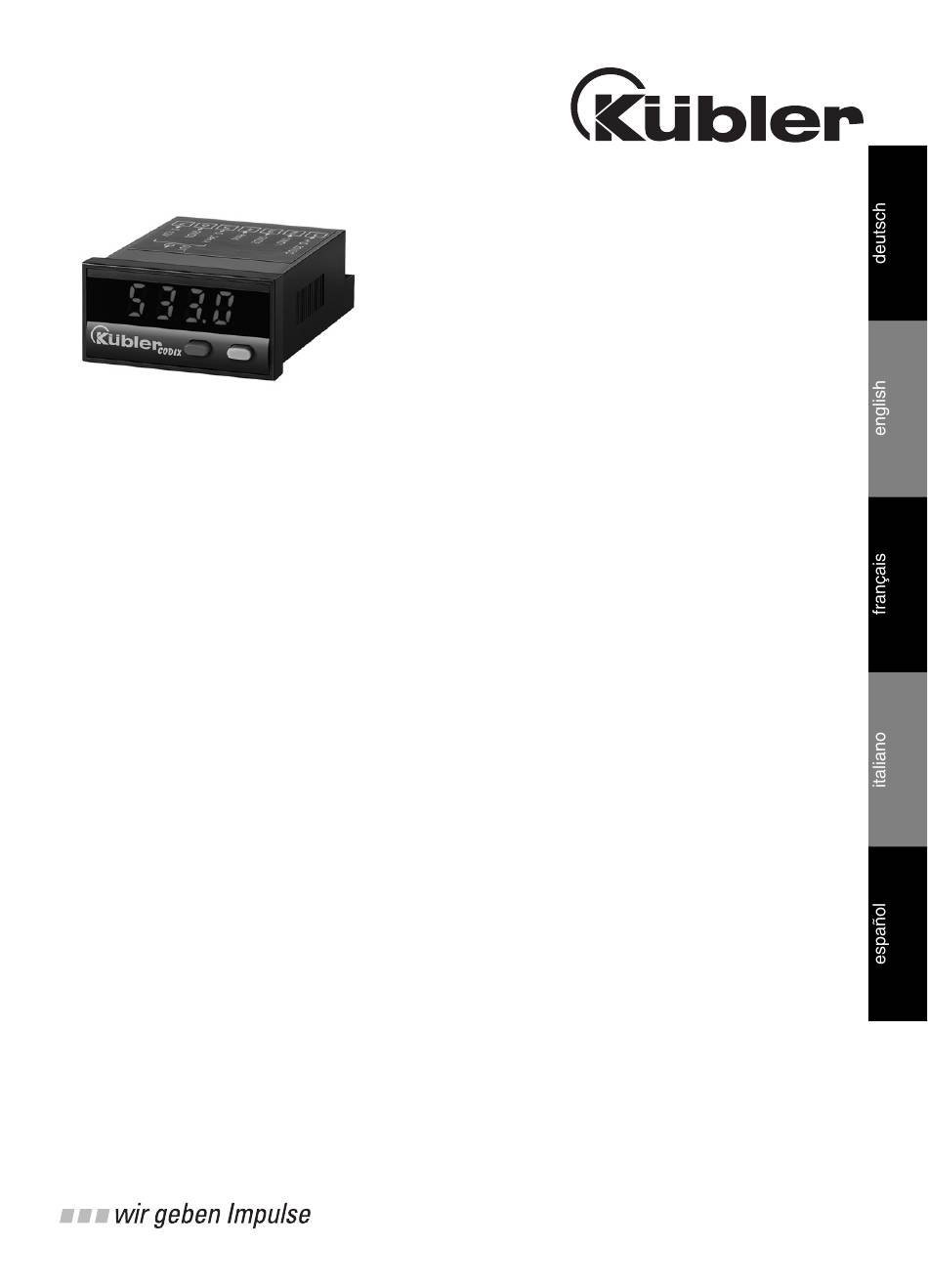

Bedienungsanleitung
Sollwertgeber C C O O D D I I X X 533
Sollwertgeber 533
zur Ausgabe von 0 ... 12 V
und 0 ... 24 mA
Setpoint generator 533
Output 0 ... 12 V
and 0 ... 24 mA
Générateur de consigne 533
avec sorties 0 ... 12 V
et 0 ... 24 mA
Generatore di valore
di consegna 533
con uscite 0 ... 12 V
e 0 ... 24 mA
Generador de valores de
consigna 533
Salidas 0 ... 12 V
y 0 ... 24 mA
1
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Kübler CODIX 533
Inhaltszusammenfassung für Kübler CODIX 533
- Seite 1 Bedienungsanleitung Sollwertgeber C C O O D D I I X X 533 Sollwertgeber 533 zur Ausgabe von 0 ... 12 V und 0 ... 24 mA Setpoint generator 533 Output 0 ... 12 V and 0 ... 24 mA Générateur de consigne 533 avec sorties 0 ...
- Seite 2 Abmessungen/DImensions/Dimensions/Dimensioni/Dimensiones Schalttafelausschnitt/ Front panel cut-out: Découpe d’encastrement : Misure d’incastro: Recorte de cuadro de mando: 22,2 +0,3 x 45 +0,6 mm Einbaurahmen/Bezel/Cadre de montage/Telaio di fissaggio/Marcos para encastrado Senkung Af3, DIN 74 Countersinking Af3, DIN 74 Fraisure Af3, DIN 74 Svasatura Af3, DIN 74 Fresado Af3, DIN 74...
- Seite 3 Übersicht Programmierung / Programming overview / Présentation de la programmation / Presentazione della programmazione / Visión de conjunto de la programación SEtPoint Betrieb SiGnal output.Low bei mA 24.00 . . . output.High EndPro- bei mA 24.00 gramming Betrieb MAnual SPecial display SiGnal output.Low bei mA 24.00...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Funktionsbeschreibung ..........1.1 Der Betriebsmodus SEtP .......... 1.2 Der Betriebsmodus MAn ........... 1.3 Der Betriebsmodus Auto ........... 1.4 Blockschaltbild ............Sicherheits- und Warnhinweise ......... 2.1 Bestimmungsgemäßer Gebrauch ......Inbetriebnahme ............3.1. Reset, Rückstellung auf Werkseinstellung ....5 3.2. Programmierung und Bedienung des Sollwertgebers mit 2 Tasten ........... -
Seite 5: Funktionsbeschreibung
1. Funktionsbeschreibung Drei Betriebsmodi sind programmierbar: Dieser Sollwertgeber ist ein leicht zu – Manueller Direkteingabe-Betrieb bedienendes, mikroprozessor – Manueller Rampen-Betrieb gesteuertes Instrument zur Ausgabe – Automatischer Rampen-Betrieb von Strom- und Spannungswerten. Strom: 0 ... 24 mA Datenerhalt bei Stromausfall Spannung: 0 ... 12 V DC. Die programmierten Daten bleiben Es kann der Strom- oder der auch nach einen Spannungsausfall... -
Seite 6: Blockschaltbild
Die autom. Rampenfunktion kann Während des Betriebs wird im zusätzlich durch Aktivierung des Wechsel der ausgegebene Sollwert Hold-Eingangs angehalten werden. und Auto angezeigt. Nach der Deaktivierung wird an die- sem Punkt wieder fortgefahren. 1.4 Blockschaltbild µC Eingänge Ausgänge 1: 10 ... 30 V DC 5: 0 ... -
Seite 7: Bestimmungsgemäßer Gebrauch
2.1 Bestimmungsgemäßer Gebrauch Dieses Gerät darf nur als Wird das Gerät zur Überwachung Einbaugerät eingesetzt werden. Der von Maschinen oder Ablauf- Einsatzbereich liegt in industriellen prozessen eingesetzt, bei denen Prozessen und Steuerungen. In den infolge eines Ausfalls oder einer Bereichen von Fertigungsstraßen Fehlbedienung des Geräts eine der Metall-, Holz- Kunststoff-, Papier-, Beschädigung der Maschine oder... -
Seite 8: Allgemeiner Hinweis Zur Programmierung
3.3 Allgemeiner Hinweis zur Programmierung Hinweis Wenn Sie in dieser Anleitung sen Sie die linke Taste kurz beide Tasten gleichzeitig vor der rechten Taste drü- drücken sollen, dann müs- cken. ⇑ ⇑ 4 Programmierung 4.1 Einstieg in die Programmierung 2. Sie können zwischen 3 verschie- denen Betriebsmodi wählen: Sie gelangen in den Programmier- Modus, wenn Sie:... -
Seite 9: Der Betriebsmodus Man
6. Wenn Sie während des Betriebs in – Mit SiGnal wählen Sie den Programmiermodus wechseln zwischen der Sollwertausgabe in und die Parameter ou.Lo. bzw. Volt oder mA. Wenn Sie beide ou.Hi verändern, beachten Sie Tasten drücken gelangen Sie von beim beenden des Programier- SiGn nach ou.Lo und ou.HI modus bitte folgendes: Wird der Wert beim Parameter... -
Seite 10: Die Funktion Special Display
3. Nachdem Sie den Wert StEP ein- 2. Funktionen gestellt haben und beide Tasten – die Funktion gleichzeitig drücken erscheint SPecial display, siehe 4.2.2.1 – Mit SiGnal wählen Sie 4. Mit der rechten Taste wählen Sie zwischen der Sollwertausgabe in zwischen no und YES Volt oder mA. - Seite 11 2.Die Funktion SPecial disPlay 10 kg 40 kg 3. Wenn Sie beide Tasten drücken, setzen Sie die Programmierung – Mit der Funktion bei 4.2.2 (1) fort. SiGn, siehe A SPecial.decimalPoint stellen Sie im Ablauf-Diagramm die Anzahl der Nachkommastellen ⇑ ⇑ ein (nur für die Displayanzeige).
-
Seite 12: Der Betriebsmodus Auto
4.2.3 Der Betriebsmodus Auto – Mit Number of PEriods wählen Sie die Anzahl der Stütz- punkte. 1. Sie können für den Betriebsmodus – Mit output 1 wählen Sie Auto folgendes programmieren: für den ersten Stützpunkt den Strom bzw. Spannungswert. siehe –... - Seite 13 4. Mit der rechten Taste wählen Sie 2.Die Funktion SPecial disPlay zwischen YES und no ⇑ 5. Wenn Sie YES gewählt haben und beide Tasten gleichzeitig drücken beenden Sie die Programmierung ⇑ ⇑ – Mit der Funktion 6. Das Gerät ist jetzt betriebsbereit SPecial.decimalPoint stellen Sie und kann mit der rechten Taste die Anzahl der Nachkommastellen...
-
Seite 14: Ein Beispiel Zum Betriebsmodus Auto
Wenn Sie solch eine Funktion pro- 4. Bei der Sollwertausgabe werden grammieren wollen, dann legen Sie im Betriebsmodus Auto und akti- sich am Besten so eine Tabelle an: vierter SPecial disPlay Funktion die gesamten Strom - bzw. Spannungsbereiche vorgegeben. Beispiel Eigene Werte D.h. -
Seite 15: Technische Daten
5. Technische Daten Anzeige: 4-stellige rote 7-Segment LED-Anzeige, 8 mm hoch Versorgungs- 10 ... 30 V DC, galvanisch getrennt spannung: Stromaufnahme 39 mA bei 25 °C und 20 mA Ausgangsstrom bei 24 V DC: Leistungsaufnahme: max. 1 W, Prüfspannung: 500 V, 50 Hz., 1 min. Prüfspannungen: EN 61010-1 für Verschmutzungsgrad 2 und Überspannungskategorie 2... -
Seite 16: Anschlussbelegung
6. Anschlussbelegung Eingänge Ausgänge Schraubanschluss RM5.08: 1: 10 ... 30 V DC 5: 0 ... 24 mA (Iout) 0,14 ... 1,5 mm 2 , 26 ... 16 AWG 2: GND_1 6: GND_3 3: GND_2 7: 0 ... 12 V DC (Uout) Blockschaltbild und Anschluss siehe 4: Hold Punkt 1.4...
