Bedienungsanleitung
Sollwertgeber

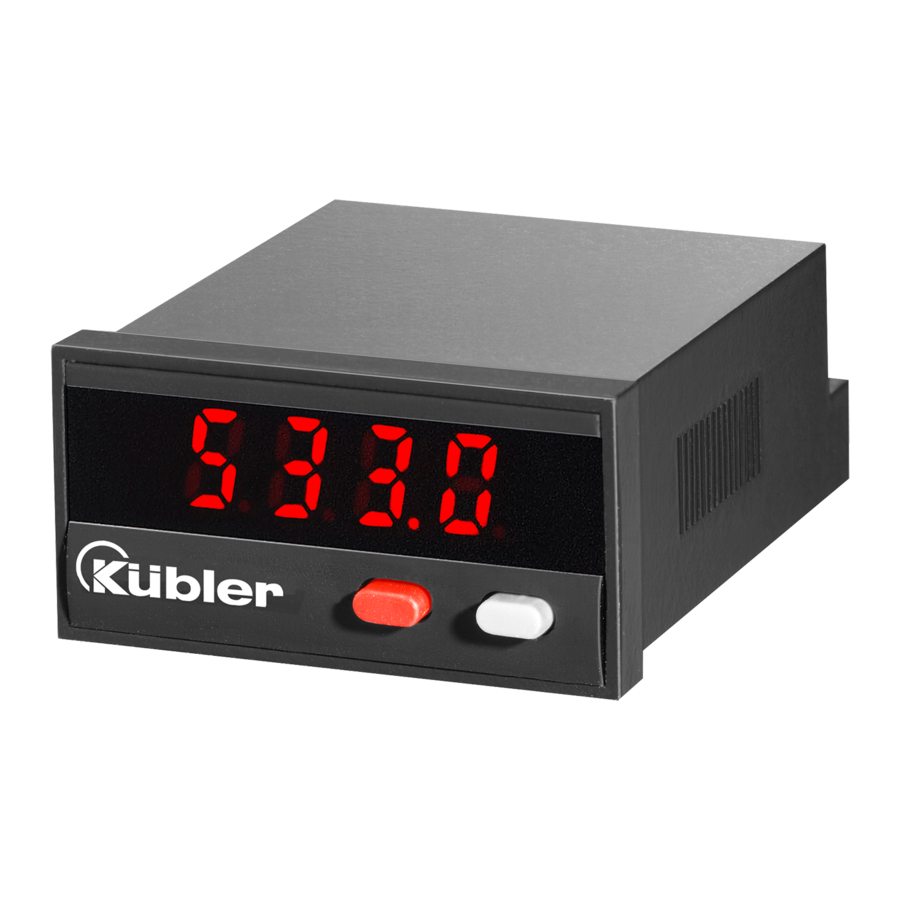

CODIX 533
Sollwertgeber
CODIX 533
zur Ausgabe von 0 ... 12 V
und 0 ... 24 mA
Setpoint generator
CODIX 533
Output 0 ... 12 V
and 0 ... 24 mA
Générateur de consigne
CODIX 533
avec sorties 0 ... 12 V
et 0 ... 24 mA
Generatore di valore di consegna
CODIX 533
con uscite 0 ... 12 V
e 0 ... 24 mA
Generador de valores de consigna
CODIX 533
Salidas 0 ... 12 V
y 0 ... 24 mA
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Kübler CODIX 533
Inhaltszusammenfassung für Kübler CODIX 533
- Seite 1 Bedienungsanleitung Sollwertgeber CODIX 533 Sollwertgeber CODIX 533 zur Ausgabe von 0 … 12 V und 0 … 24 mA Setpoint generator CODIX 533 Output 0 … 12 V and 0 … 24 mA Générateur de consigne CODIX 533 avec sorties 0 … 12 V et 0 …...
- Seite 2 Abmessungen/Dimensions/Dimensions/Dimensioni/Dimensiones Maße in mm [inch]/Dimensions in mm [inch]/Cotes en mm [inch]/Dimensioni in mm [inch]/ Cotas en mm [inch] max. 19.3 [0.76] 48 [1.89] 4 [0.158] 6.5 [0.256] Schalttafelausschnitt/ 59 [2.323] Front panel cut-out: Découpe d’encastrement : Misure d’incastro: Recorte de cuadro de mando: 22,2+0,3 x 45+0,6 mm Einbaurahmen/ Bezel /Cadre de montage/Telaio di fissaggio/ Marcos para encastrado 53 [2.087]...
- Seite 3 Übersicht Programmierung / Programming overview /Présentation de la pro- grammation / Presentazione della programmazione /Visión de conjunto de la programación Operation SEtPoint SiGnal output.Low . . . bei mA 24.00 EndPro- gramming output.High bei mA 24.00 Operation MAnual SPecial display SiGnal output.Low bei mA 24.00...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Funktionsbeschreibung ....................3 Der Betriebsmodus SEtP ....................3 Der Betriebsmodus MAn ....................3 Der Betriebsmodus Auto ....................3 Blockschaltbild ........................ 4 Sicherheits- und Warnhinweise ..................4 Bestimmungsgemäßer Gebrauch ................... 5 Inbetriebnahme ......................5 3.1. Reset, Rückstellung auf Werkseinstellung ..............5 3.2. -
Seite 5: Funktionsbeschreibung
1. Funktionsbeschreibung Dieser Sollwertgeber ist ein leicht zu bedienendes, Drei Betriebsmodi sind programmierbar: – Manueller Direkteingabe-Betrieb mikroprozessor gesteuertes Instrument zur Ausga- – Manueller Rampen-Betrieb be von Strom- und Spannungswerten. – Automatischer Rampen-Betrieb Strom: 0 … 24 mA Spannung: 0 … 12 V DC Datenerhalt bei Stromausfall Es kann der Strom- oder der Spannungsausgang verwendet werden. -
Seite 6: Blockschaltbild
1.4 Blockschaltbild µC Eingänge Ausgänge 1: 10 … 30 V DC 5: 0 … 24 mA (I out ) 2: GND_1 6: GND_3 3: GND_2 7: 0 … 12 V DC (U out ) 4: Hold 2. Sicherheits- und Warnhinweise 5. -
Seite 7: Bestimmungsgemäßer Gebrauch
2.1 Bestimmungsgemäßer Gebrauch Dieses Gerät darf nur als Einbaugerät eingesetzt werden. Der Einsatzbereich liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz- Kunststoff-, Papier-, Glas- und Textilindustrie u.ä. Überspan- nungen an den Schraubklemmen des Geräts müssen auf den Wert der Überspannungskategorie II begrenzt sein. -
Seite 8: Allgemeiner Hinweis Zur Programmierung
3.3 Allgemeiner Hinweis zur Programmierung Hinweis Wenn Sie in dieser Anleitung beide Tasten gleichzeitig drü- cken sollen, dann müssen Sie ⇑ ⇑ die linke Taste kurz vor der rechten Taste drücken. 4. Programmierung 3. Wenn Sie den Betriebsmodus ausgewählt haben 4.1 Einstieg in die Programmierung und beide Tasten drücken, können Sie mit der Sie gelangen in den Programmier-Modus, wenn Sie:... -
Seite 9: Der Betriebsmodus Man
4.2.2 Der Betriebsmodus MAn Mit SiGnal wählen Sie zwischen der – Sollwertausgabe in Volt oder mA. Wenn Sie beide Tasten drücken gelangen Sie von SiGn 1. Sie können für den Betriebsmodus MAn folgen- nach ou.Lo und ou.HI des programmieren: Mit output.Low legen Sie den –... -
Seite 10: Die Funktion Special Display Im Betriebsmodus Man
Hinweis Mit der Funktion SPecial.decimal- – Wenn Sie während des Betriebs in den Program- Point stellen Sie die Anzahl der Nachkommastel- miermodus wechseln und die Werte ou.Lo, ou.Hi, len ein (nur für die Displayanzeige). di.Lo oder di.Hi ändern, so wird der Parameter StEP auf Null zurück gesetzt, der Ausgabewert Mit display.Low stellen Sie den –... -
Seite 11: Der Betriebsmodus Auto
4.2.3 Der Betriebsmodus Auto 2. Funktionen Die Funktion SPecial.display, siehe – 4.2.3.1 1. Sie können für den Betriebsmodus Auto folgen- des programmieren: Mit SiGnal wählen Sie zwischen der – Sollwertausgabe in Volt oder mA. bei mA 24.00 Mit time wählen Sie die Zeiteinheit in siehe –... -
Seite 12: Die Funktion Special Display
6. Das Gerät ist jetzt betriebsbereit und kann mit 3. Wenn Sie beide Tasten drücken, setzen Sie die Programmierung bei 4.2.3 (1) fort. SiGn, siehe der rechten Taste gestartet und mit der linken Taste gestoppt werden. im Ablauf-Diagramm Hinweis: Nach einem PowerOn wird 0,00 mA oder 0,00 V ⇑... -
Seite 13: Technische Daten
5. Technische Daten Wenn Sie solch eine Funktion programmieren wollen, dann legen Sie sich am Besten so eine Tabelle an: Anzeige: 4-stellige rote 7-Segment LED-Anzeige, 8 mm hoch Beispiel Eigene Werte Versorgungs- 10 … 30 V DC, galvanisch ou. 1 spannung: getrennt PE. -
Seite 14: Anschlussbelegung
1 Frontrahmen für Schraubbefestigung, für Einbauquerschnitt 50 x 25 mm 1 Dichtung 1 Bedienungsanleitung multilingual 8. Bestellbezeichnung Sollwertgeber CODIX 533: 6.533.012.300 9. Fehlermeldungen Err0: Programmierfehler, z. B.: der eingegebene Wert ist höher als ou.Hi 10. Abmessungen siehe Klappseite DE - Seite 12... - Seite 62 Kübler Group Fritz Kübler GmbH Schubertstrasse 47 D-78054 Villingen-Schwenningen Germany Phone: +49 7720 3903 - 0 Fax: +49 7720 21564 info@kuebler.com www.kuebler.com...
