Komma oder Doppelpunkt fixieren
Bei älteren ALGE-TIMING Zeitmessgeräten kann es vorkommen, dass das Komma oder der
Doppelpunkt im Protokoll nicht enthalten sind. Diese können dann fix auf der D-LINE pro-
grammiert werden.
Komma
Doppelpunkt
3 Sonderfunktionen
Neuere D-LINE Anzeigetafeln sind mit Stoppuhrfunktion, Countdown und Zähler ausgeführt.
3.1 Stoppuhr, Countdown und Zähler
Zur Verwendung dieser Modi schließen Sie bitte einen Handtaster 023-xx an die
grün/schwarzen Bananenbuchsen der D-LINE an. Durch Drücken des Handtasters wird der
Modus gestartet. Zum Einstellen der verschiedenen Modi ändern Sie bitte den Parameter
[A1] wie unten beschrieben.
3.1.1
Stoppuhr (ab Version 4.5)
Ab Version 4.5 gibt es eine Stoppuhrfunktion, die es erlaubt eine Zeit einzugeben ab der die
Stoppuhr startet. Die Totzeit der Stoppuhr beträgt 1 Sekunde, d. h. nachdem man einen Im-
puls ausgelöst hat kann während der Zeit von einer Sekunde kein weiterer Impuls mehr aus-
gelöst werden (um falsche Lichtschrankenimpulse zu unterdrücken).
Bei der Stoppuhr können mit den Parametern verschiedene Formate eingestellt werden.
Stoppuhr
Stoppuhr
Stoppuhr
Bedienungsanleitung
D-LINE / D-SAT

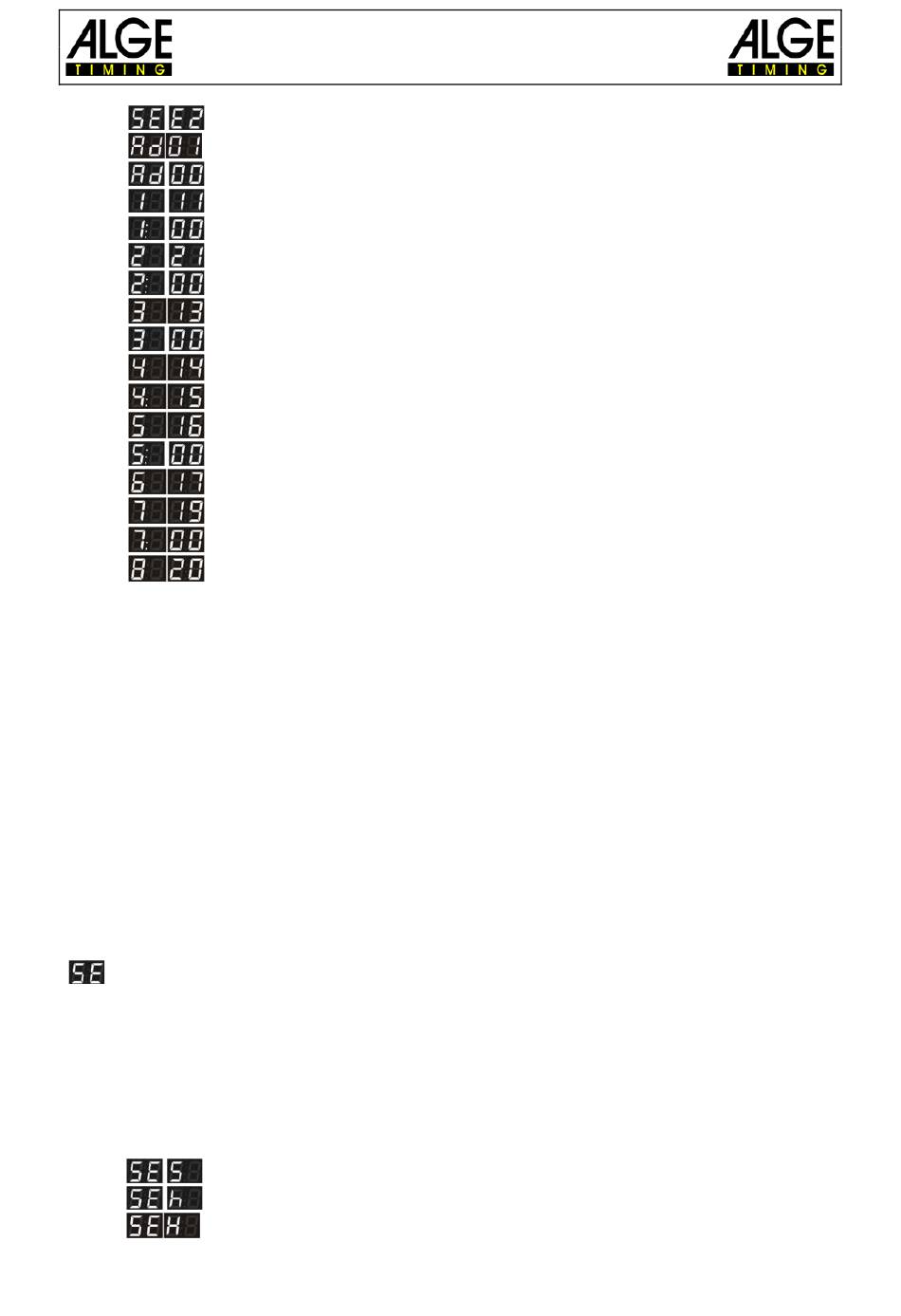

erweitertes Protokoll, 2400 bps [A1-40]
Geräteadresse 01 [A3 01], für TM-SWIM
Geräteadresse 00 [A3 00], für Timy Tracktimer
erste Stelle zeigt den Rang [A5-11]
Punkt oder Doppelpunkt nach erster Stelle ist immer inaktiv [A6-00]
zweite Stelle zeigt die Bahn [A7-21]
Punkt oder Doppelpunkt nach zweiter Stelle ist immer inaktiv [A8-00]
dritte Stelle zeigt Minuten Zehner [A9-13]
Punkt oder Doppelpunkt nach dritter Stelle ist immer inaktiv [B0-00]
vierte Stelle zeigt Minuten Einer [B1-14]
Punkt oder Doppelpunkt nach vierter Stelle aktiv [B2-15]
fünfte Stelle zeigt Sekunden Zehner [B3-16]
Punkt oder Doppelpunkt nach fünfter Stelle ist immer inaktiv [B4-00]
sechste Stelle zeigt Sekunden Einer[B5-17]
siebtes Digit zeigt die 1/10 Sekunden [B6-19]
Punkt oder Doppelpunkt nach siebter Stelle ist immer inaktiv [B7-00]
achtes Digit zeigt die 1/100 Sekunden [B8-19]
98
99
Format: hh:mm:ss (Stunden, Minuten und Sekunden)
Format: mm:ss:zh (Minuten, Sekunden und 1/100)
Format: ssss:zh (Sekundenmodus mit 1/100)
