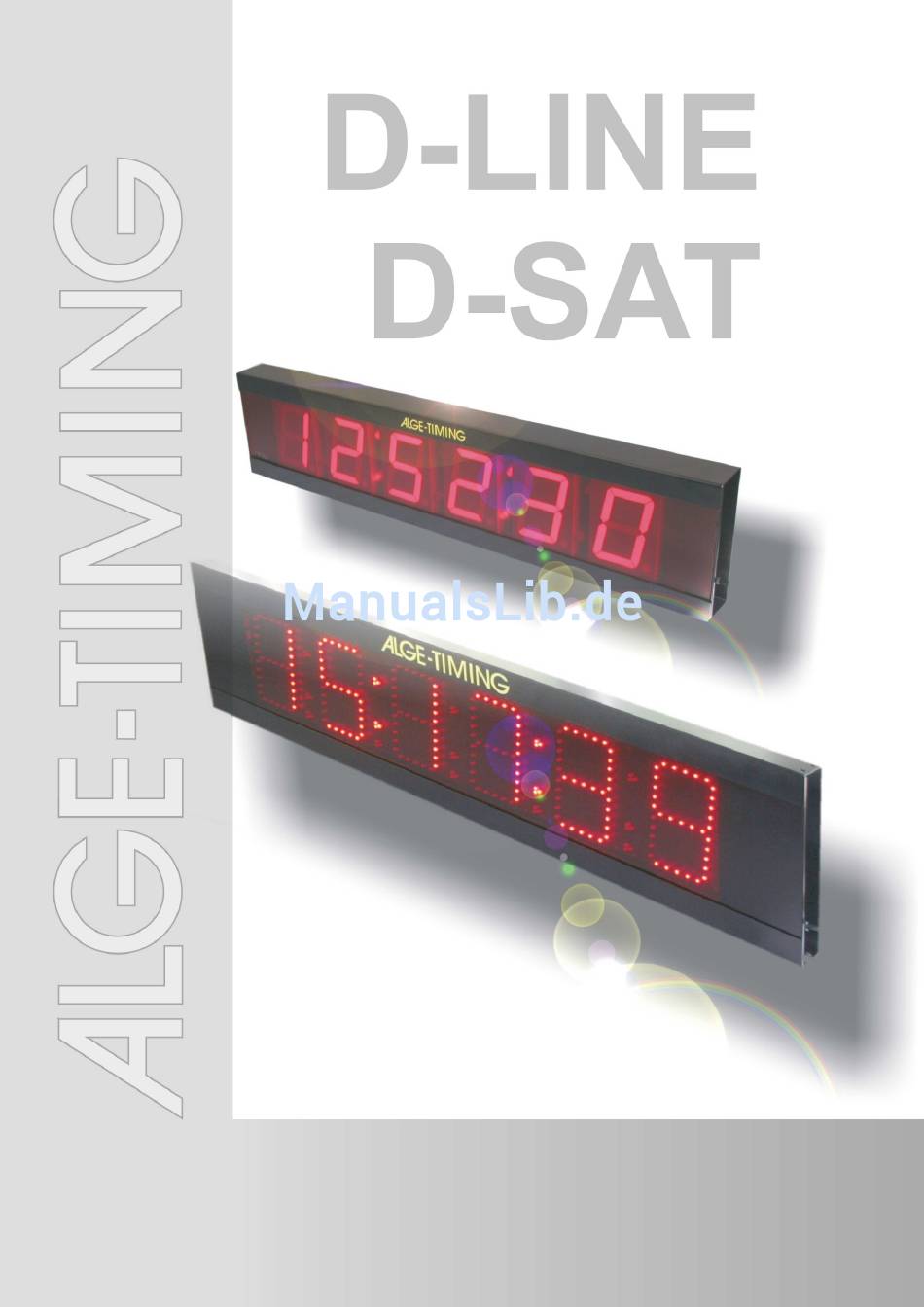

- Seite 1 Version-D170904 Bedienungsanleitung...
-
Seite 2: Wichtige Hinweise
Gebrauch des Gerätes. Diese Bedienungsanleitung kann nicht jeden denkbaren Einsatz be- rücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Betriebsanleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an Ihre ALGE-TIMING Vertretung. Kontakt- adressen finden Sie auf unserer Homepage www.alge-timing.com . -
Seite 3: Konformitätserklärung
Bedienungsanleitung D-LINE / D-SAT Konformitätserklärung Wir erklären, dass die folgenden Produkte den unten angegebenen Standards entsprechen. Von uns verwendete Baugruppen sind vom Hersteller CE-Zertifiziert und werden von der ALGE- TIMING GmbH nicht verändert. ALGE-TIMING GmbH Wir, Rotkreuzstrasse 39 A-6890 Lustenau Erklären in alleiniger Verantwortung, dass die Anzeigetafel vom Typ... -
Seite 4: Inhaltsverzeichnis
Batteriebetrieb ..........................17 Anschlüsse ......................17 3.3.1 D-LINE ............................17 3.3.2 D-SAT ............................17 Schnittstellenformate ..................18 3.4.1 Serielle Schnittstelle ........................18 3.4.2 RS485 ............................20 3.4.3 Ethernet ............................20 [Parameter von alten D-LINE Anzeigetafeln] (Parameter bei 3-stelligen Anzeigetafeln) Seite 4... -
Seite 5: Bedienung
D-LINE / D-SAT 1 Bedienung Anzeigemodus ändern Der Anzeigemodus kann mit dem internen Taster der D-LINE oder mit der PC-Software und dem Verbindungskabel 145-05 geändert werden. Um in den Einstellmodus der Anzeige zu gelangen, müssen Sie den Taster solange gedrückt halten bis auf der Anzeige der erste Parameter erscheint. -
Seite 6: Anzeigezeit Für Datum [P7]
Bedienungsanleitung D-LINE / D-SAT Dauer während derer die Tageszeit angezeigt wird. Wird dieser Parameter auf 0 eingestellt so wird die Tageszeit nicht mehr eingeblendet. 1.3.8 Anzeigezeit für Datum [P7] Dauer während derer das Datum angezeigt wird. Wird dieser Parameter auf 0 eingestellt so wird das Datum nicht mehr eingeblendet. -
Seite 7: Zeit- Und Temperatureinstellungen
Bedienungsanleitung D-LINE / D-SAT 1.3.15.2 Zeit- und Temperatureinstellungen Die zweite Stelle der Zonen-Einstellung wird für den Anzeigemodus von Zeit und Temperatur verwendet - 12h, 24h, Grad Celsius oder Fahrenheit. 1.3.15.2.1 Celsius und 24h [x0] Zeitangabe im 24h-Modus, Temperaturangabe in Grad Celsius. -
Seite 8: Anzeigemodus Und Schnittstelle [A1] (S)
Statt 1:00 Minute wird 60 Sekunden angezeigt. Siehe auch Punkt 2.1.4.3. 1.3.17.1.9 Spielkonsole CKN Spielzeit(MM:SS, mittig) muss 9600baud sein! !!!D-Line wird mit der RS232 der CKN verbunden (Pin5=GND, Pin2=Data)!!! Funktioniert ab CKN Software 11-2006 (Wireless Protokoll). Wired gibt es nicht mehr! 1.3.17.1.10 Tageszeit stoppen Mit dieser Einstellung kann mit einem Handtaster auf der schwarz grünen Bananenbuchse die... -
Seite 9: Time-Out Zeit-Temperatur-Datum [A2]
Anpassung von 240 Sekunden! 1.3.19 Adressen-Einstellung [A3] (A) Um mehr als eine D-LINE auf einem adressierten Protokoll zu benutzen, müssen Sie die Ad- ressen jeder einzelnen Anzeigetafel angeben. Normalerweise wird die erste Linie als Adresse , die zweite mit Adresse 2 , usw. -
Seite 10: Erweiterter Datenmodus
PZ PE Pz Pe CR Die Parameter müssen wie folgt eingestellt werden: 1.4.1.1 Anzeigetafel D-LINE für Punkte Erweitertes Protokoll, 2400 bps [A1-40], (S-E2) Geräteadresse 00 [A3 00], (A00) Erste Stelle (Digit) ist immer inaktiv [A5-00] Punkt oder Doppelpunkt nach erster Stelle ist immer inaktiv [A6-00]... -
Seite 11: Tdc8001, Punkte Springreiten
Bedienungsanleitung D-LINE / D-SAT Punkt oder Doppelpunkt nach fünfter Stelle ist immer inaktiv [B4-00] Sechste Stelle (Digit) zweigt die 1/100 Sekunden [B5-16] 1.4.2 TdC8001, Punkte Springreiten Konfiguration einer 6-stelligen Anzeige zur Anzeige der Punkte vom TdC8001 (Springreiten) in der Mitte der Tafel: Die Parameter müssen wie folgt eingestellt werden:... -
Seite 12: Komma Oder Doppelpunk Fixieren
Achtes Digit zeigt die Hundertstelsekunden [B8-19] 1.4.3 Komma oder Doppelpunk fixieren Bei älteren ALGE Zeitmessgeräten kann es vorkommen, dass das Komma oder der Doppel- punkt im Protokoll nicht enthalten sind. Diese können dann fix auf der D-LINE programmiert werden. Komma Doppelpunkt... -
Seite 13: Sonderfunktionen
Stoppuhr, Countdown und Zähler Zur Verwendung dieser Modi schließen Sie bitte einen Handtaster 023-xx and die grüne und schwarze Bananenbuchse der D-LINE an. Durch Drücken des Handtasters wird der Modus gestartet. Zum Einstellen der verschiedenen Modi ändern Sie bitte den Parameter [A1] wie unten beschrieben. -
Seite 14: Zähler (Ab Version 4.5)
Bedienungsanleitung D-LINE / D-SAT durch erneutes Drücken weiter laufen. Wird die Handtaste für ca. 5 Sekunden gedrückt gehal- ten, so springt die Anzeige wieder auf den zuletzt eingestellten Countdownwert zurück oder nach 10 Sekunden kann die Zeit neu eingestellt werden. - Seite 15 Bedienungsanleitung D-LINE / D-SAT 2.1.5.1 Zähler Schaltet den Zählermodus ein. Je nach Zählrichtung ist die Funktion des Handtasters unter- schiedlich. Kurzes Drücken des Handtasters zählt hinauf (herunter) und gedrückt halten von ca. 2 Sekunden zählt herunter (hinauf). 2.1.5.2 Einstellen des Startwertes Wenn das erste Digit der Anzeige blinkt, so befinden Sie sich im Modus zum Einstellen des Ausgangszählwertes.
-
Seite 16: Technische Daten
Bedienungsanleitung D-LINE / D-SAT 3 Technische Daten Abmessungen D-LINE57-I-3-E1 nein nein D-LINE57-I-4-E0 nein nein D-LINE57-I-6-E0 nein nein D-LINE100-I-4-E0 nein nein D-LINE100-I-6-E0 nein D-LINE80-O-3-E0 nein nein D-LINE80-O-4-E0 nein nein D-LINE80-O-6-E0 nein nein D-LINE150-O-3-E0 nein D-LINE150-O-4-E0 nein D-LINE150-O-5-E1 nein D-LINE150-O-6-E0 nein D-LINE250-O-3-E0... -
Seite 17: Stromversorgung
Bedienungsanleitung D-LINE / D-SAT Stromversorgung 3.2.1 Netzbetrieb Anzeigetafeln bis 250 cm Ziffernhöhe: 100 – 240VAC / 50-60 Hz, automatische Umschaltung Anzeigetafeln ab 450 cm Ziffernhöhe und höher: 230 VAC / 50 Hz oder 110 VAC / 60 Hz (Werkseinstellung nach Bestellung) Manuelle Umschaltung am internen Netzgerät möglich! -
Seite 18: Schnittstellenformate
Bedienungsanleitung D-LINE / D-SAT Schnittstellenformate 3.4.1 Serielle Schnittstelle Signalkompatibel zu RS 232 C Schnittstelle, seriell, kein Handshakebetrieb. 3.4.1.1 Standardeinstellungen 2400 Baud 1 Startbit 8 Data ASCII-Bit 1 Stopbit kein Paritybit 3.4.1.2 Übertragungsprotokoll Auf der folgenden Seite sind die Übertragungsprotokolle eingetragen, die von ALGE Zeitmess- geräten an die Großanzeigetafel gesendet werden. - Seite 19 Bedienungsanleitung D-LINE / D-SAT Seite 19...
-
Seite 20: Rs485
Bedienungsanleitung D-LINE / D-SAT 3.4.2 RS485 Diese Schnittstelle ist standardmäßig nicht eingebaut und wird jeweils nur für spezielle An- wendungen gesondert beschrieben. 3.4.3 Ethernet Diese Schnittstelle ist standardmäßig nicht eingebaut. Die Ansteuerung funktioniert durch UTP-Befehle, die kundenspezifisch angepasst werden können.
