2.4.2
TdC8001, Punkte Springreiten
Konfiguration einer 6-stelligen Anzeige zur Anzeige der Punkte vom TdC8001 (Springreiten)
in der Mitte der Tafel:
Die Parameter müssen wie folgt eingestellt werden:
Die Einstellungen der anderen beiden Anzeigetafeln sollen wie folgt sein:
Anzeige Zeit:
Anzeige Startnummer - Rang:
2.4.3
8-stellige Anzeige für Schwimmen
Konfiguration einer 8-stelligen Anzeigetafel zur Darstellung von Rang, Bahn und Zeit. Diese
Anzeige hat zwischen der ersten und zweiten und der zweiten und dritten Ziffer jeweils eine
Leerstelle.
Die Parameter müssen wie folgt eingestellt werden:
Bedienungsanleitung
D-LINE / D-SAT

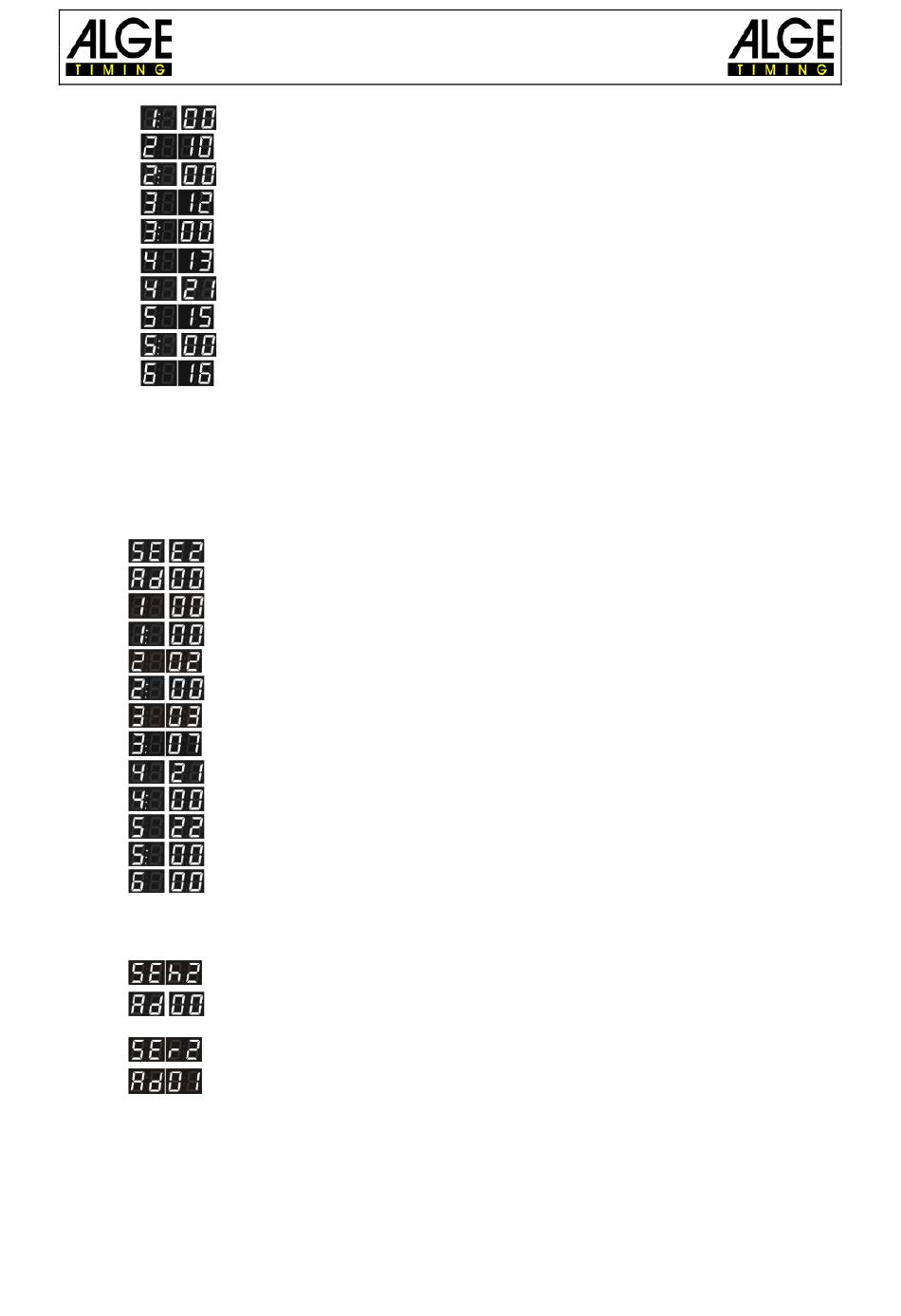

Punkt oder Doppelpunkt nach erster Stelle ist immer inaktiv [A6-00]
zweite Stelle (Digit) zeigt die 100er Sekunden [A7-10]
Punkt oder Doppelpunkt nach zweiter Stelle ist immer inaktiv [A8-00]
dritte Stelle (Digit) zeigt die 10er Sekunden [A9-12]
Punkt oder Doppelpunkt nach dritter Stelle ist immer inaktiv [B0-00]
vierte Stelle (Digit) zeigt die Sekunden [B1-13]
vierte Stelle soll Punkte anzeigen (PZ) [B2-21]
fünfte Stelle (Digit) zeigt die 1/10 Sekunden [B3-15]
Punkt oder Doppelpunkt nach fünfter Stelle ist immer inaktiv [B4-00]
sechste Stelle (Digit) zeigt die 1/100 Sekunden [B5-16]
erweitertes Protokoll, 2400 bps [A1-40], (S-E2)
Geräteadresse 00 [A3 00], (A00)
erste Stelle (Digit) ist immer inaktiv [A5-00]
Punkt oder Doppelpunkt nach erster Stelle ist immer inaktiv [A6-00]
zweite Stelle soll Punkte anzeigen (PZ) [A7-02]
Punkt oder Doppelpunkt nach zweiter Stelle ist immer inaktiv [A8-00]
dritte Stelle soll Punkte anzeigen (PZ) [A9-03]
zeigt den Punkt, welcher nach voller Sekunde gesendet wird [B0-17]
vierte Stelle soll Punkte anzeigen (PZ) [B1-21]
Punkt oder Doppelpunkt nach vierter Stelle ist immer inaktiv [B2-00]
fünfte Stelle soll Punkte anzeigen [B3-22]
Punkt oder Doppelpunkt nach fünfter Stelle ist immer inaktiv [B4-00]
sechste Stelle ist immer inaktiv [B5-00]
Seite 11
