2.3.20

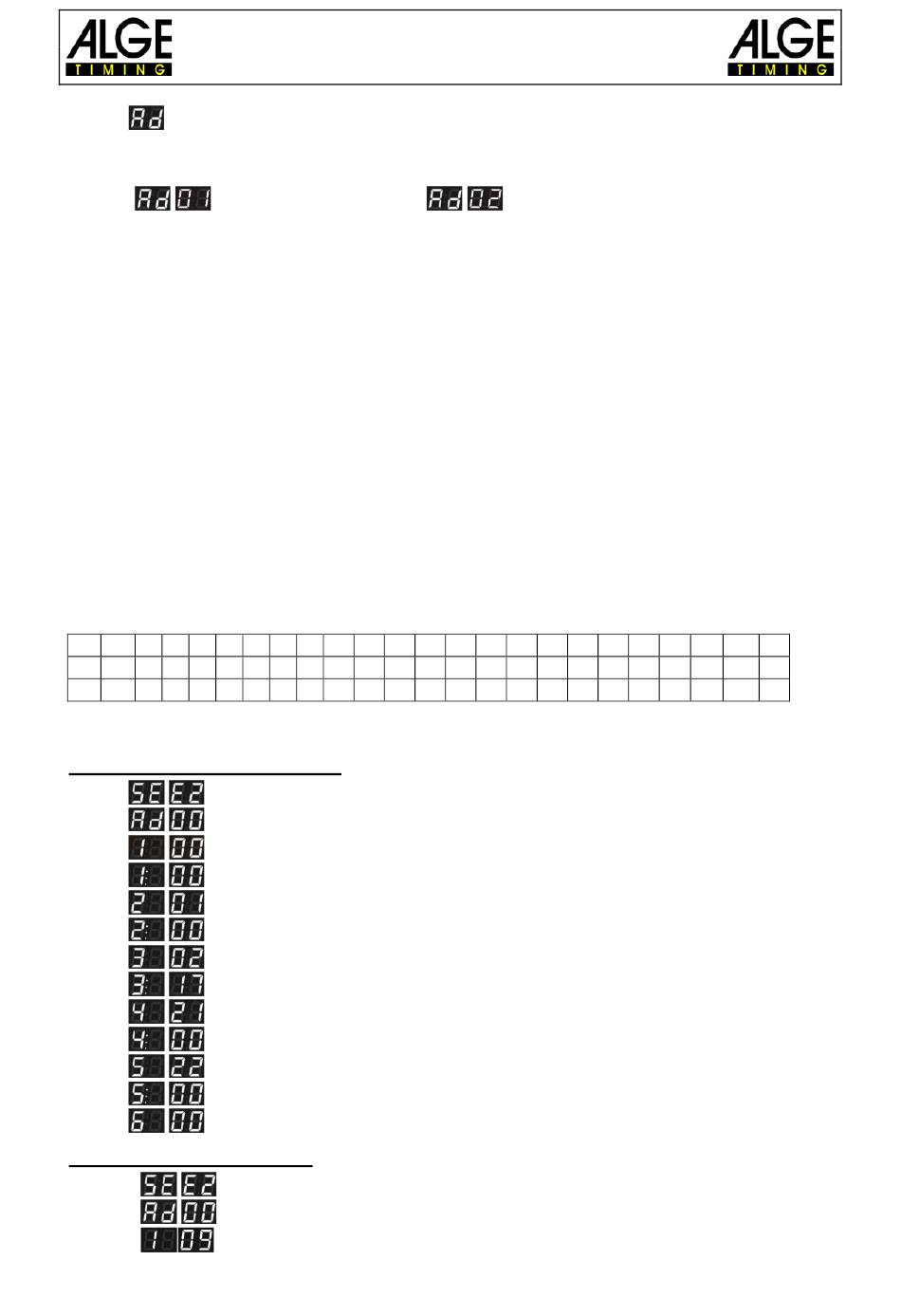

Adressen-Einstellung [A3] (A)
Um mehr als eine D-LINE auf einem adressierten Protokoll zu benutzen, müssen Sie die
Adressen jeder einzelnen Anzeigetafel angeben. Normalerweise wird die erste Linie als Ad-
resse 1
, die zweite mit Adresse 2
Abhängig von der Sportart kann diese Einstellung sehr wichtig sein, wenn die seriellen Daten
von Ihrem Zeitmessgerät korrekt angezeigt werden sollen. Lesen Sie dazu auch die Bedie-
nungsanleitung für Ihr jeweiliges Zeitmessgerät. Dort finden Sie sportspezifische Hinweise
für die Ansteuerung der Anzeigetafel.
2.4 Erweiterter Datenmodus
In diesem Modus kann jedem Digit ein Byte aus dem Datensatz zugewiesen werden. Es ist
zum Beispiel möglich auf einer 6-stelligen Anzeige die Startnummer auf den 2 ersten Digits
darzustellen und auf den 3 letzten die Zeit in m:ss. Bei manchen Sportarten, z. B. beim Timer
S4 im Springreiten, muss die Anzeige für die Darstellung der Punkte in diesem Modus pro-
grammiert werden. Es ist nicht möglich Datensätze aus verschieden adressierten Daten-
strings anzuzeigen.
2.4.1
Timer S4, Punkte Springreiten
Konfiguration einer 6-stelligen Anzeige zur Anzeige der Punkte vom Timer S4 (Springreiten)
in der Mitte der Tafel:
Das Datenpaket des Timer S4 sieht wie folgt aus:
1
2
3
4 5 6
PZ PE
.
PZ PE
Die Parameter müssen wie folgt eingestellt werden:
Anzeigetafel D-LINE für Punkte
Anzeigetafel D-LINE für Zeit
Bedienungsanleitung
D-LINE / D-SAT
7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
H H
:
M M
H H
:
M M
erweitertes Protokoll, 2400 bps [A1-40], (S-E2)
Geräteadresse 00 [A3 00], (A00)
erste Stelle (Digit) ist immer inaktiv [A5-00]
Punkt oder Doppelpunkt nach erster Stelle ist immer inaktiv [A6-00]
zweite Stelle soll Punkte anzeigen (PZ) [A7-01]
Punkt oder Doppelpunkt nach zweiter Stelle ist immer inaktiv [A8-00]
dritte Stelle soll Punkte anzeigen (PZ) [A9-02]
zeigt den Punkt, welcher nach voller Sekunde gesendet wird [B0-17]
vierte Stelle soll Punkte anzeigen (PZ) [B1-21]
Punkt oder Doppelpunkt nach vierter Stelle ist immer inaktiv [B2-00]
fünfte Stelle soll Punkte anzeigen [B3-22]
Punkt oder Doppelpunkt nach fünfter Stelle ist immer inaktiv [B4-00]
sechste Stelle ist immer inaktiv [B5-00]
erweitertes Protokoll, 2400 bps [A1-40], (S-E2)
Geräteadresse 00 [A3 00], (A00)
erste Stelle (Digit) zeigt die 1000er Sekunden [A5-09]
, usw. bezeichnet.
:
S
S
.
z
:
S
S
.
z
Seite 10
Pz Pe CR
