Handbuch VIPA System 300S SPEED7

Ein-/Ausgabe-Bereiche CPU 312SC

Übersicht
CPU 312SC
HB140D - CPU SC - RD_312-5BE03 - Rev. 07/45

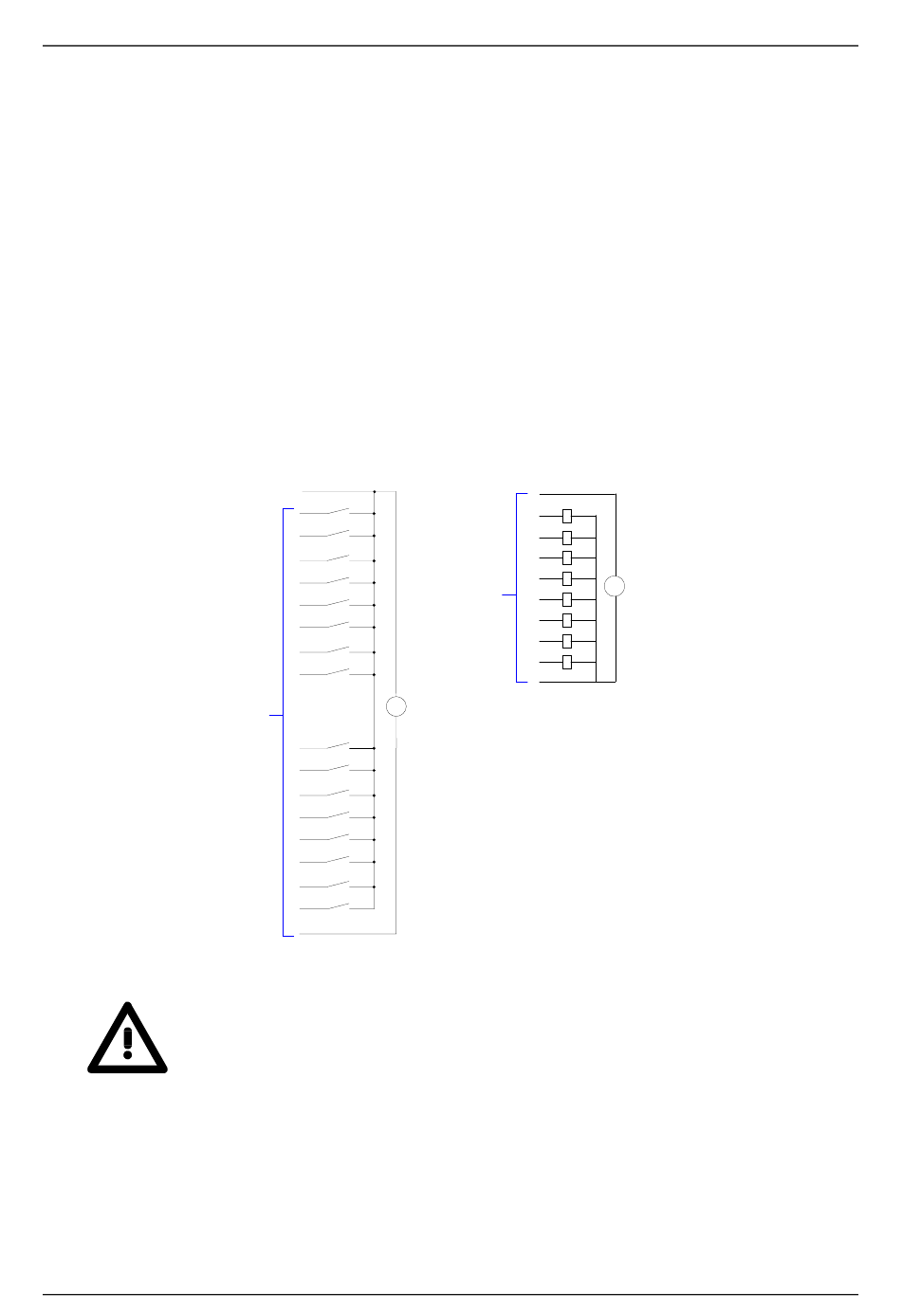

Bei der CPU 312SC sind folgende digitale Ein-/Ausgabe-Kanäle in einem
Gehäuse untergebracht:
• Digitale Eingabe:
• Digitale Ausgabe:
• Technologische Funktionen:
Jeder der digitalen Ein- bzw. Ausgänge zeigt seinen Zustand über eine
LED an. Über die Parametrierung können Sie jedem digitalen Eingang
Alarm-Eigenschaften zuweisen. Zusätzlich lassen sich die digitalen
Eingänge als Zähler parametrieren.
1L+
1
2
3
4
5
6
7
8
9
=
DI
12
13
14
15
16
17
18
19
20
1M
Achtung!
Die an einem digitalen Ausgabe-Kanal anliegende Spannung muss immer
≤ der über L+ anliegenden Versorgungsspannung sein.
Teil 5 Einsatz E/A-Peripherie
16xDC 24V
8xDC 24V, 0,5A
2 Kanäle
2L+
21
22
23
24
25
=
26
DO
27
28
29
30
2M
5-3
