8 Dokumentieren Sie jeden angeschlossenen Alarmkontakt
Diese Information benötigen Sie bei der späteren logischen
Zuordnung der Alarme (SW-Konfiguration)
Beispiel: »Türkontakt Schrank 1 = PDBxx- Steckplatz A19/
Digital-Input 1«
9 Wiederholen Sie Schritt 1 – 8 für jede zu installierente EAI300 Baugruppe
Keine RCI10 Baugruppe vorinstalliert
10
Gehen Sie zu Kapitel 6 und installieren Sie die RCI10
Baugruppe.
11 RCI10 Baugruppe vorinstalliert
Gehen Sie zu Kapitel 7.6 und konfigurieren Sie die EAI300
Baugruppe nach Ihren Anforderungen.
ENDE
Tabelle 31: EAI300, Einbau und Anschluss
8.5.1 Beispiel: EAI300 Steckplatzkonfiguration (Mischbestückung mit ESX300 und EAI300)
Steckplatz X0:
Steuerinterface RCI10

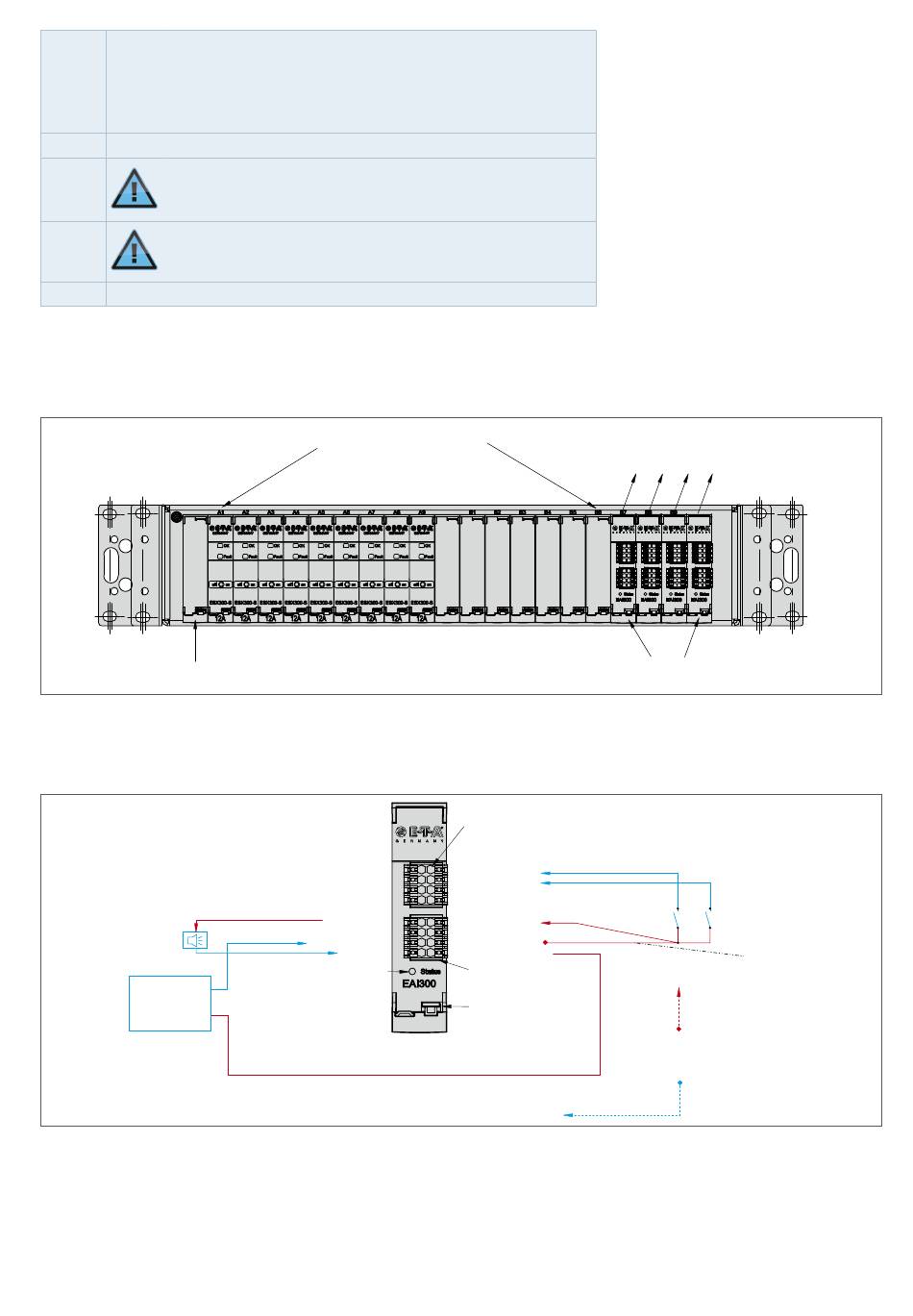

Abbildung 33: EAI300 Steckplatzkonfiguration

8.5.2 EAI300 Steckerbelegung und Anschlussbeispiel

Alarmausgang
Sensor
4–20 mA

Abbildung 34: EAI300 Steckerbelegung und Anschlussbeispiel

8.6

Konfiguration und Inbetriebnahme EAI300

Zur Konfiguration der EAI300 Baugruppe benötigen Sie die ControlPlex
Das Dokument »Bedienungsanleitung Remote Control Interface RCI10« finden Sie im Internet unter:
www.e-t-a.de/controlplex_rack.
42
Beispiel: 16 Steckplätze
Sicherungsautomaten ESX300-S
Digital Input 2
Digital Input 4
Digital Input 6
Digital Input 8
Output 1 (C)
Output 2 (C)
Analog Input (-)
Iso. GND
-
Beschriftungs-
+
schild
Stecker X5
2 1 Digital Input 1
4 3 Digital Input 3
6 5 Digital Input 5
8 7 Digital Input 7
2 1 Output 1 (NC)
3 Output 2 (NC)
4
6 5 Iso. + DC 24 V
8 7 Analog Input (+)
LED
Stecker X6
Rastnase
Ext. GND
®
Rack Bedienungsanleitung RCI10.
Kabelführung nach oben
zur Schrankrückseite
Beispiel: 4 Steckplätze
External Alarm Interface EAI300
Alarmkontakt 1 Alarmkontakt 3
max. 100 mA
Extern DC 12 V ... DC 72 V
Alternative Versorgung:
Externe Spannungsversorgung
für die Ein-/Ausgänge
