Ausbau des elektronischen
Sicherungsautomaten ESX300-S plus
4.7.1 Ausbau des elektr. Sicherungsautomaten ESX300-S
plus ohne Abziehbügel
Beim Ausbau des elektronischen Sicherungsautomaten ist wie folgt vorzugehen.
Schritt
Aktion
Achtung: mit ESD Schutz arbeiten
Zum Schutz vor elektrostatischer Spannung elektronischer Bauteile
darf nur mit entsprechender ESD Schutz Vorkehrung gearbeitet wer-
den. Bei Missachtung kann es zu Schäden am ControlPlex
System oder den jeweiligen Komponenten kommen.
1
2
3
Die Verriegelung gedrückt halten und den Sicherungsautomaten
durch gleichzeitiges Ziehen oben und unten an den dafür vorgese-
henen Griffen an der Frontplatte herausziehen (siehe Abb. 18).
ENDE

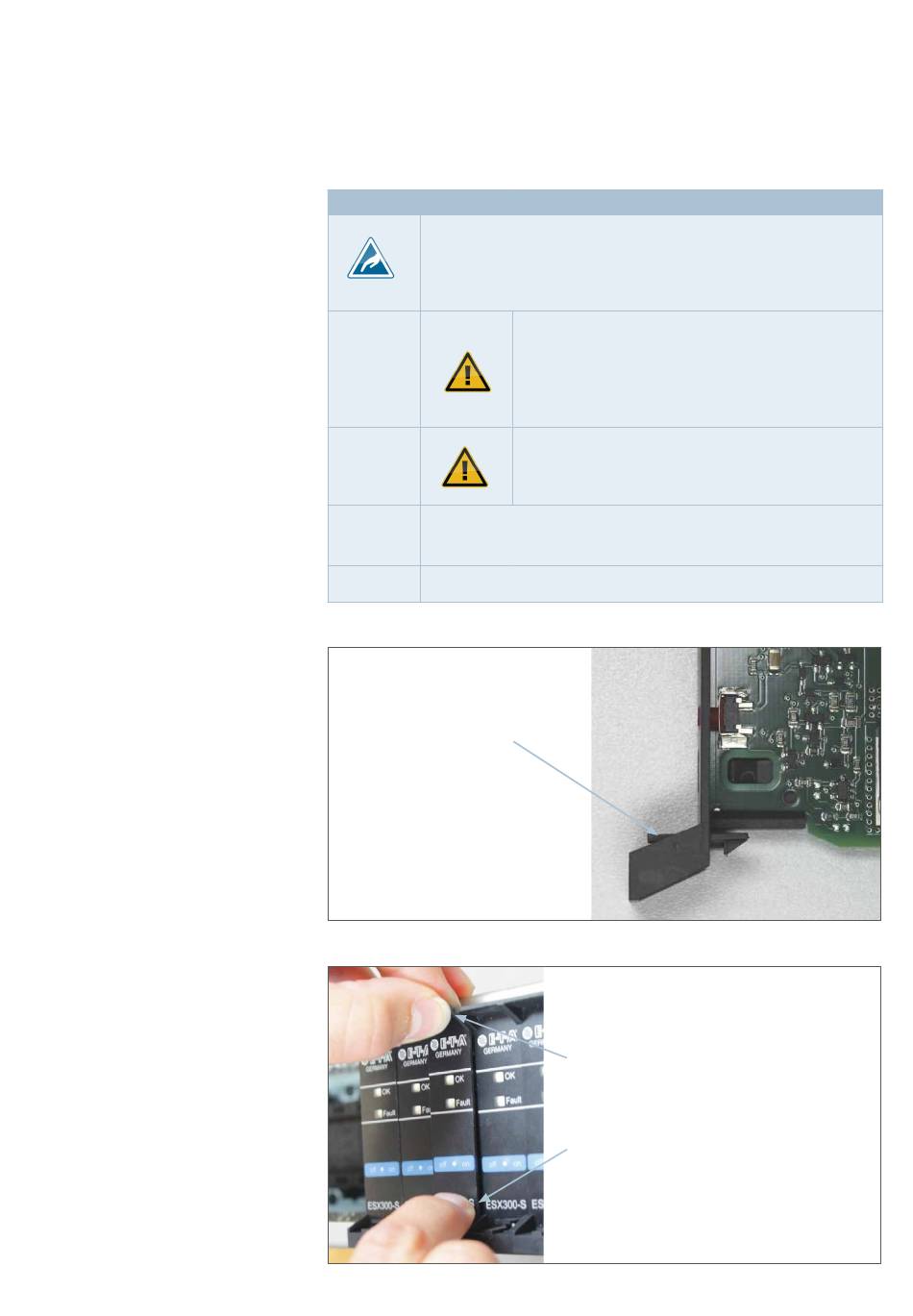

Tabelle 13: Ausbau ESX300-S
Verriegelung der
Frontplatte ESX300-S
Abb. 18: ESX300-S Verriegelung
Abb. 19: ESX300-S Ausbau
Wichtig: Der ESX300-S muss sich vor dem Ausbau
im ausgeschalteten Zustand befinden.
• Drücken Sie den Taster »On/Off« bis die
grüne Status LED »OK« langsam blinkt oder
• Schalten Sie die Power-D-Box
(beide LEDs aus)
Beim Ziehen des elektronischen Sicherungsau-
tomaten muss die an der Frontplatte des Siche-
rungsautomaten unten angebrachte Verriegelung
nach unten gedrückt werden (siehe Abb. 17)
Verriegelung nach unten drücken und
gleichzeitig oben und unten an den
beiden Griffen des Sicherungsautomaten
ziehen
®
Rack
®
CP spannungslos
