5.6

Einbau und Inbetriebnahme der Parallelschaltung mehrerer ESX300-S plus

Schritt Aktion
1 Bereitstellung aller notwendigen Geräte und Werkzeuge wie:
• Elektronische Sicherungsautomaten ESX300-S (prüfen Sie die ESX300-S auf die von Ihnen benötigten
Nennstromstärken, siehe Kapitel 4.5 Abbildung 16 »Nennstromwert«
• Beim Betrieb mit PDB-P-CPxxx-xx-Ax (neue Variante der Power-D-Box
Sicherungsautomaten eingesetzt werden, Typ ESX300-S-3xx
• Das Optionale Set Parallelschaltung ESX300-S mit Frontbrücke und Lastbrücke
2 • ESX300-S die parallel geschaltet werden, müssen immer in benachbarten Steckplätzen gesteckt werden.
Beachten Sie, dass immer nur ESX300-S der gleichen Stromstärke sowie des gleichen Spannungsbe-
reichs parallel geschaltet werden dürfen.
• Die ESX300-S die parallel geschaltet werden sollen müssen vor Installation der Front- und Lastbrücken
ausgeschaltet sein.
• Der optional erhältliche Kabelabfang für das ControlPlex Rack System
3 • Verbinden Sie mit Hilfe der Frontbrücke die entsprechenden ESX300-S die Sie parallel schalten möchten.
4 • Verbinden Sie mit Hilfe der Lastbrücke die entsprechenden ESX300-S die Sie bereits durch die Frontbrücke ver-
bunden haben.
5
• Beim Einsatz der Parallelschaltung für mehrere ESX300-S ist zwingend ein Kabelabfang zur Entlastung
der Lastkabel verwenden werden.
6 ENDE
Tabelle 19: Einbau und Inbetriebnahme der Parallelschaltung mehrerer ESX300-S plus

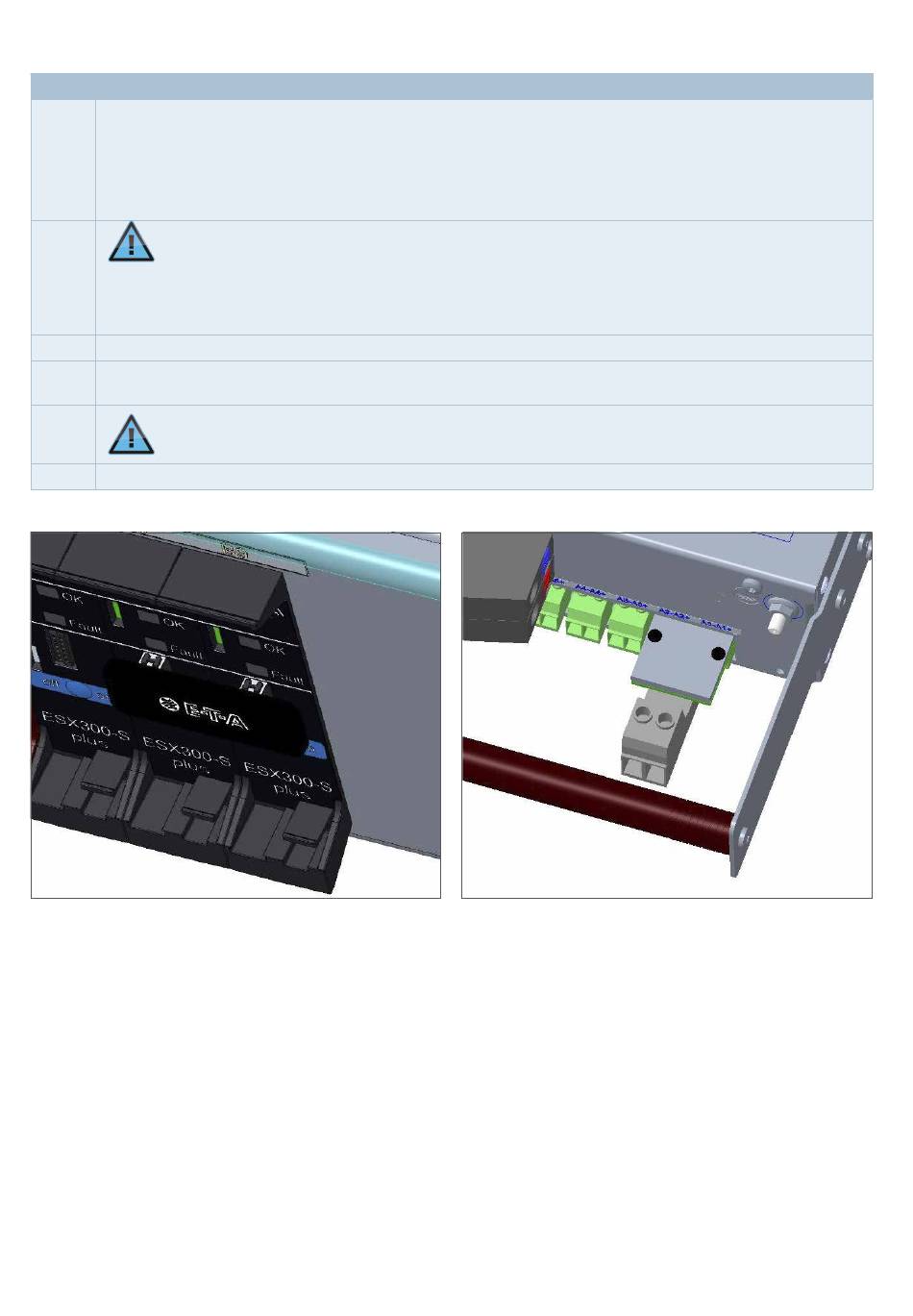

Abbildung 25: Frontbrücke für die Parallelschaltung von zwei ESX300-S im
gesteckten Zustand
®
CP) müssen zwingend BUS-fähige
Abbildung 26: Lastbrücke für die Parallelschaltung von zwei ESX300-S im
gesteckten Zustand
29
