4.6 Konfiguration des Spannungsbereichs
beim ESX300-S plus
Die Spannung des ESX300-S plus muss vor der Installation im ControlPlex
entsprechend der Versorgungsspannung der Stromversorgung eingestellt werden.
Hierfür muss der Schieberegler auf der Platine des ESX300-S plus eingestellt werden.
Der ESX300-S plus ist im Auslieferzustand auf eine Spannung von 48V eingestellt. Je
nach konfiguriertem Spannungsbereich ändert sich die Spannungseinstellung für die
Unter- und Überspannungserkennung. (Siehe Kapitel 4.2.2)

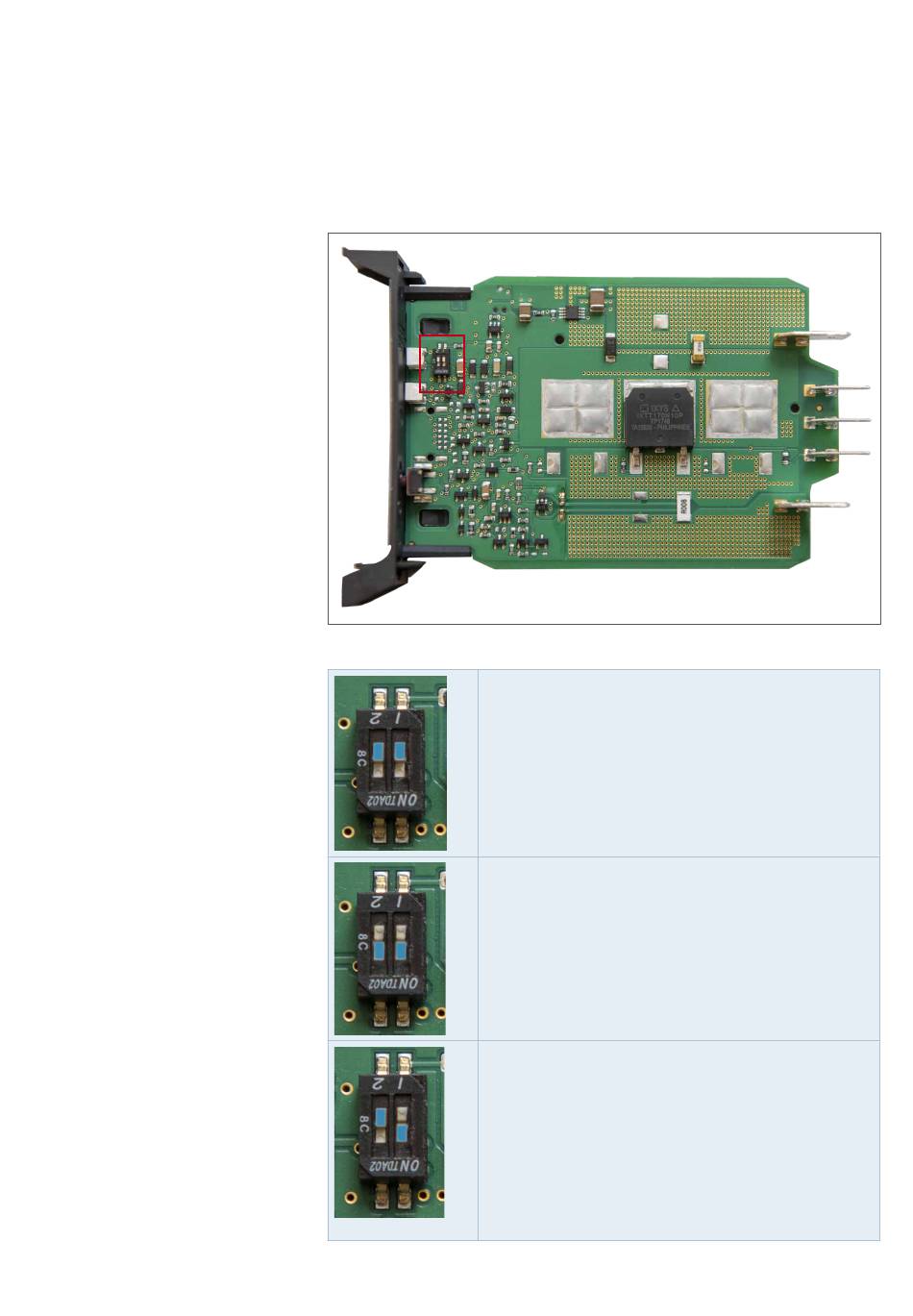

Abbildung 17: ESX300-S plus mit Schieberegler zur Einstellung der Spannung

ESX300-S plus Schieberreglerposition
für Nennspannung 48 V (Auslieferzustand)
ESX300-S plus Schiebereglerposition
für Nennspannung 24 V
ESX300-S plus Schiebereglerposition
für Nennspannung 60 V
Tabelle 11: Schiebereglerpositionen der verschiedenen Nennspannungen des ESX300-S plus
®
