Abbildung 20: Abziehbügel Für Esx300-S; Abbildung 21: Abziehbügel Für Esx300-S; Abbildung 22: Abziehbügel Für Esx300-S - E-T-A ControlPlex Rack Installationsanleitung

4.7.2 Ausbau des elektr. Sicherungsautomaten ESX300-S
plus mit dem Abziehbügel
Beim Ausbau des elektronischen Sicherungsautomaten ist wie folgt vorzugehen.
Schritt Aktion
Achtung: mit ESD Schutz arbeiten
Zum Schutz vor elektrostatischer Spannung elektronischer Bauteile
darf nur mit entsprechender ESD Schutz Vorkehrung gearbeitet wer-
den. Bei Missachtung kann des zu Schäden am ControlPlex
System oder den jeweiligen Komponenten kommen.
Wichtig: Der ESX300-S muss sich vor dem Ausbau
im ausgeschalteteten Zustand befinden.
Drücken Sie den Taster »On/Off« bis die grünen
1
Status LED »OK« langsam blinkt
oder
Schalten Sie die Power-D-Box
(beide LEDs aus)
Beim Ziehen des elektronischen Sicherungsautomaten
muss die an der Frontplatte des Sicherungsautomaten
2
unten angebrachte Verriegelung nach unten gedrückt
werden. (siehe Abb. 18)
Das Abziehwerkzeug in die Aussparungen auf der Linken Seite des
ESX300-S führen. Das Abziehwerkzeug anschließend mit zwei Fin-
3
gern zusammendrücken (siehe Abb. 1) und den Sicherungsautomat
ziehen.
ENDE
Tabelle 14. Ausbau ESX300-S mit dem Abziehbügel
Optional ist ein Abziehbügel zum einfachen ziehen der ESX300-S plus verfügbar. Nähere
Informationen finden Sie auf Seite 11.

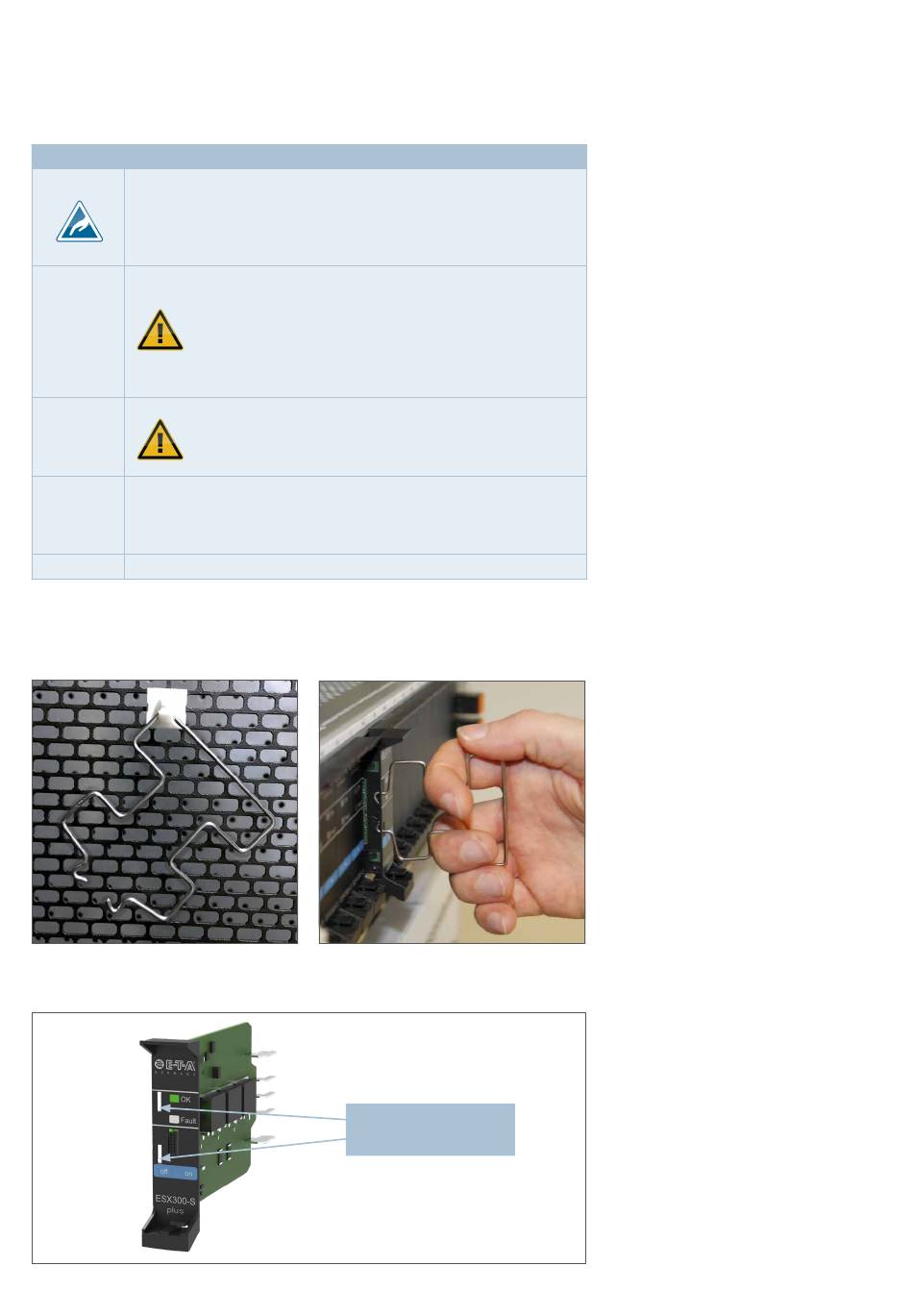

Abb. 20: Lieferumfang Abziehbügel für ESX300-S
mit Befestigungshalter
Abb. 22: Abziehbügel für ESX300-S
®
CP spannungslos
Abb. 21: Abziehbügel für ESX300-S
Aussparungen für
Abziehbügel
