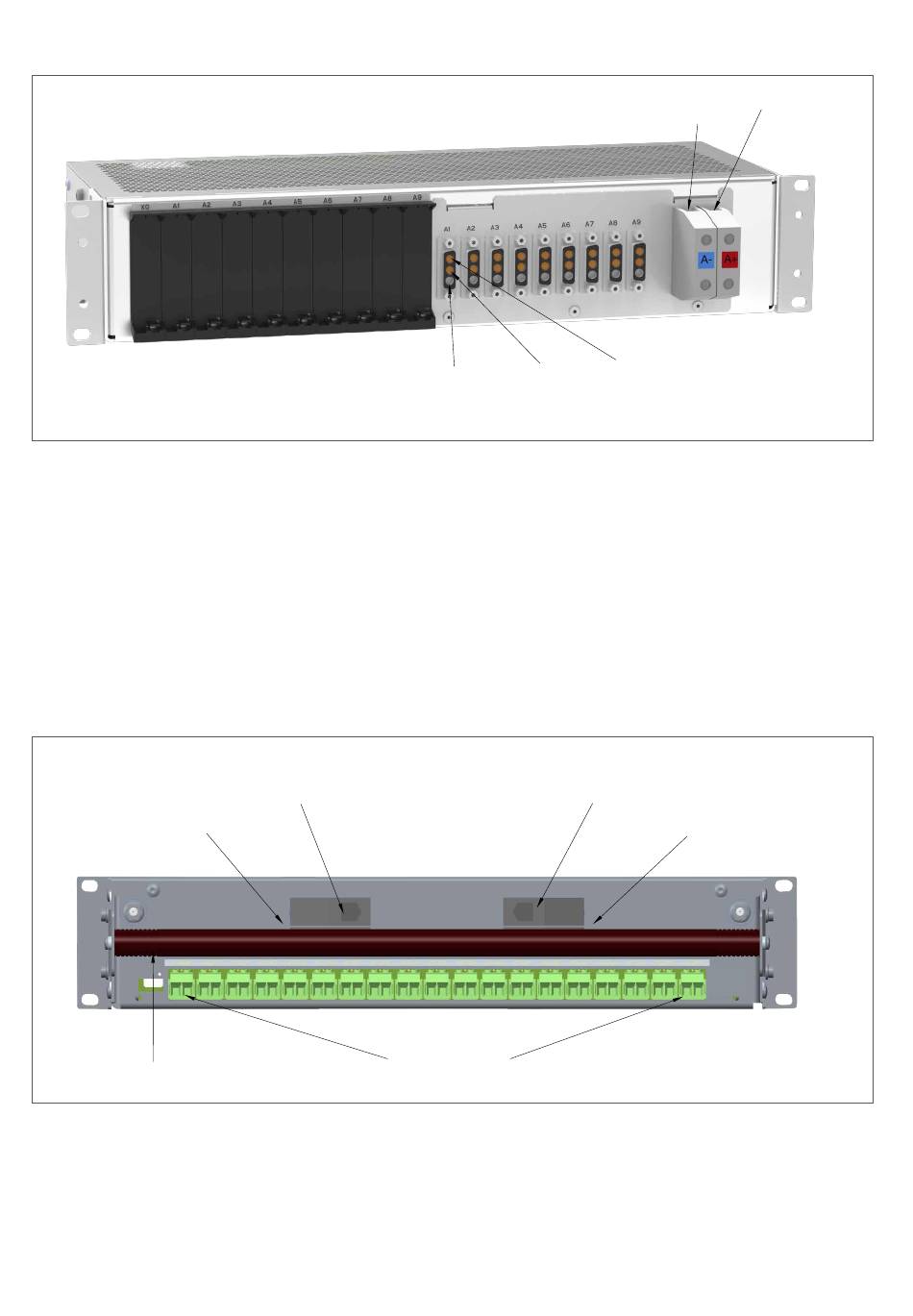

Abbildung 14: Variante PDB-P-CP09A-FF-Ax, Anschlussbelegung

Anschlussbelegung PDB-P-CP09A-RF-Ax
• Einspeisung siehe PDB-P-CP09A-RR-Ax
• Lastanschlüsse siehe PDB-P-CP09A-FF-Ax
Anschlussbelegung PDB-P-CP19A-RR-Ax
• Rückseitige Einspeiseanschlüsse DC 24 V, DC 48 V, DC 60 V / max. 200 A bei Einspeisung über beide Einspeiseanschlüsse
(intern gebrückt). Pro Einspeiseanschluss max. 150 A bei 50 mm
• Kabelquerschnitt max. 50 mm
• Kabelquerschnitt max. 4mm
Minus 48 V DC A-
Max. 150 A pro Klemme
Kabelabfang (optional)

Abbildung 15: Variante PDB-P-CP19A-RR-Ax, Anschlussbelegung (Kabelabfang installiert)

2 je Einspeisung.
2 mit Aderendhülse je Lastanschluss
Plus 48 V DC A+
Max. 150 A pro Klemme
Lasten A19+ / 19- ...A1+/A1-
Nicht belegt Minus 48 V DC
geschützter Pol
2
Kabelquerschnitt.
Plus 48 V DC A+
Max. 150 A pro Klemme
Minus 48 V DC A-
Plus 48 V DC A+
Plus 48 V DC
Minus 48 V DC A+
Max. 150 A pro Klemme
15
