4.3
Lieferumfang ESX300-S plus
Standardmäßig werden die folgenden Teile mit dem ESX300-S plus mitgeliefert:
• Elektronischer Sicherungsautomat, Typ: ESX300-S-xxx-xxA mit Frontplatte
4.4
Abbildung ESX300-S plus
Status LEDs
Nut für
Beschriftungsschild

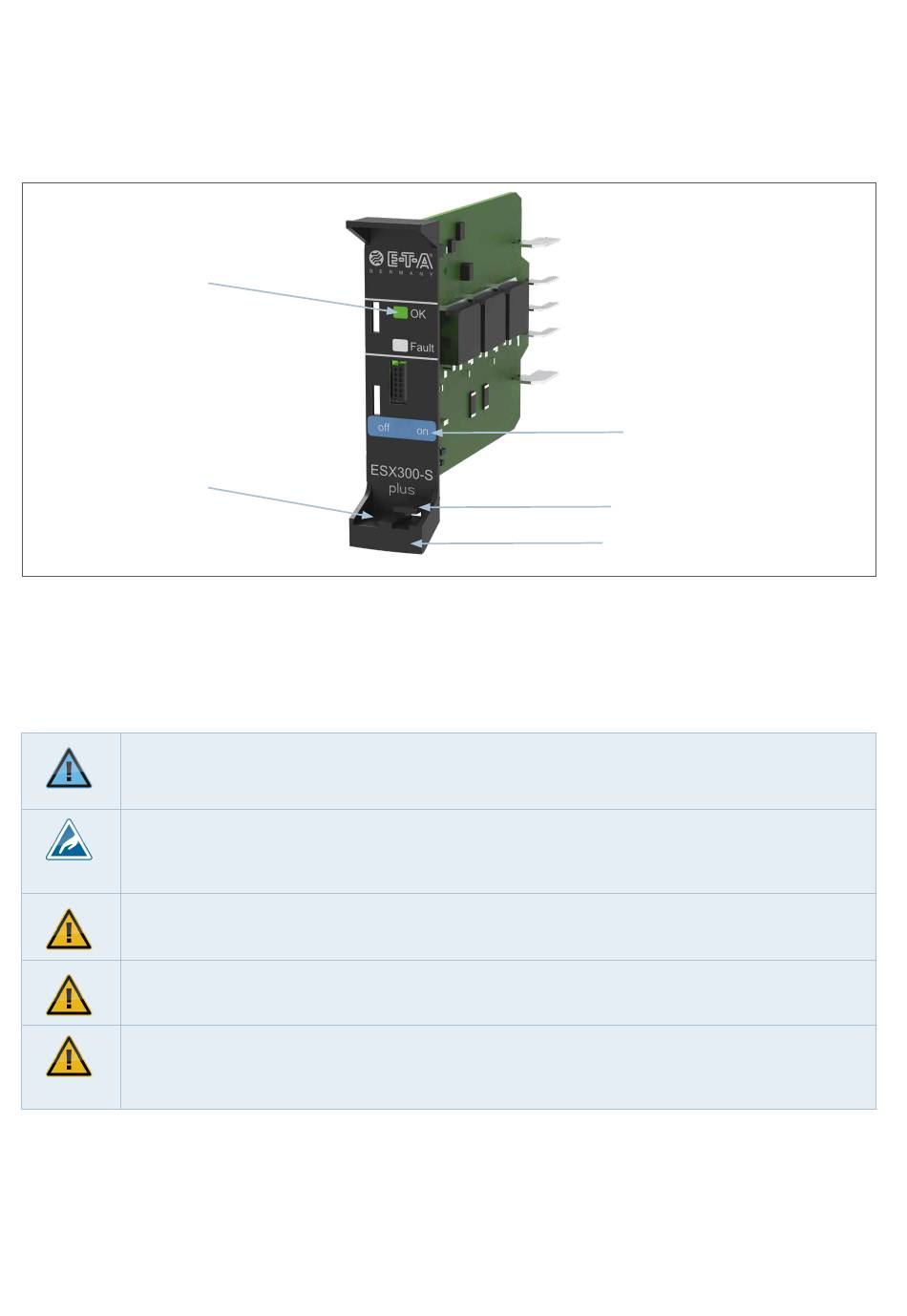

Abb.16: ESX300-S plus Sicherungsautomat
4.5
Einbau und Inbetriebnahme ESX300-S plus
Wichtige Hinweise
Hinweis: Power-D-Box
Bevor Sie mit der Installation beginnen sollte die Power-D-Box
Versorgungsspannung anliegen. Alle Schritte in Kapitel 3 wurden ordnungsgemäß durchgeführt.
Achtung: mit ESD Schutz arbeiten
Zum Schutz vor elektrostatischer Spannung elektronischer Bauteile darf nur mit entsprechender ESD Schutz
Vorkehrung gearbeitet werden. Bei Missachtung kann es zu Schäden am ControlPlex
den jeweiligen Komponenten kommen.
Warnung: Einbaulage
Die ESX300-S Baugruppe muss vertikal in die Power-D-Box
Warnung: Lastanschluss
Lastanschluss muss offen (nicht verbunden) sein bei der Installation des ESX300-S
Warnung: Höhe der Versorgungsspannung
Die Spannung der Stromversorgung muss zwischen min. DC 20 V und max. DC 72 V liegen um einen
fehlerfreien Betrieb gewährleisten zu können. Bei einer Spannung über DC 75 V kann es zur Beschädigung
des elektronischen Sicherungsautomaten kommen.
Tabelle 10: ESX300-S, Wichtige Hinweise zur Inbetriebnahme
®
CP installiert
ON/OFF
Verrastungsnase
Nennstromwert
Sicherungsautomat
®
CP ordnungsgemäß installiert sein und die
®
®
CP eingeschoben werden.
Rack System oder
21
