Prüfen Der Nylondrehbüchsen - Toro Multi Pro 5800-D Bedienungsanleitung

1. Flache Seite an der
Aktuatorstange
2. Klemmmutter
3. Öse
4. Gelöste Klemmmutter
6. Drehen Sie die Ösenstange in der
Aktuatorstange, um den ausgefahrenen
Aktuator auf die gewünschte Stellung zu
verlängern oder zu verkürzen
Hinweis:
Sie müssen die Ösenstange in
halben oder ganzen Umdrehungen drehen, um
die Stange am Ausleger zu montieren.
7. Wenn die gewünschte Stellung erreicht ist,
ziehen Sie die Klemmmutter an, um den
Aktuator und die Ösenstange zu befestigen.
8. Heben Sie den Ausleger an, um den Drehzapfen
mit der Aktuatorstange auszurichten.
9. Halten Sie den Ausleger fest und stecken Sie
den Stift durch das Auslegerscharnier und die
Aktuatorstange (Bild
10. Wenn der Stift eingesetzt ist, lassen Sie den
Ausleger los und befestigen Sie den Stift mit
dem vorher abgenommenen Splint.
11. Wiederholen Sie diese Schritte für jedes
Aktuatorstangenlager.
Prüfen der Nylondrehbüch-
sen
Wartungsintervall: Alle 400 Betriebsstunden/Jährlich
(je nach dem, was zuerst erreicht
wird)

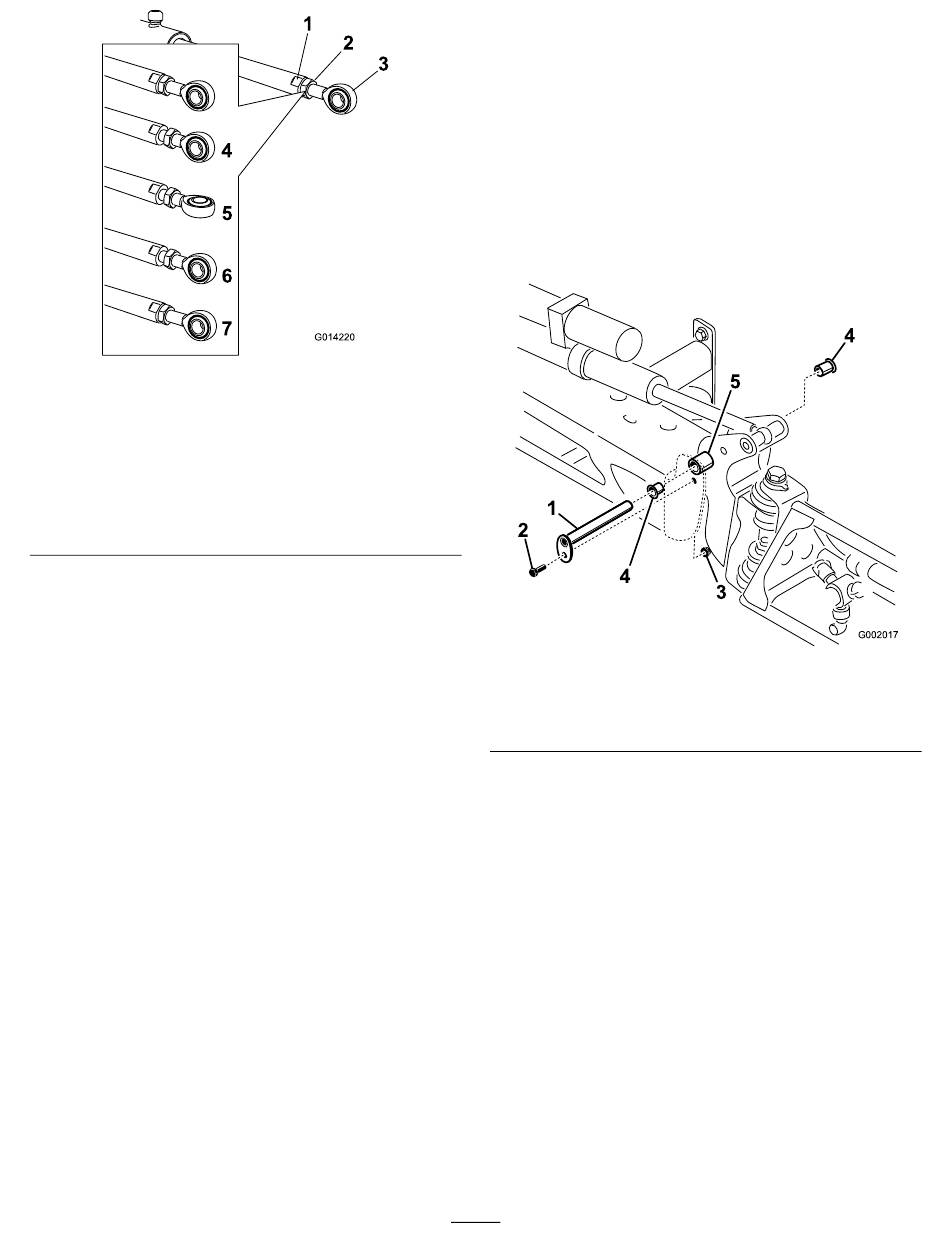

Bild 100
5. Eingestellte Öse
6. Ösenposition für Montage
7. Angezogene
Klemmmutter, um neue
Stellung zu arretieren
(Bild 100).
99).
1. Parken Sie die Maschine auf einer ebenen
Fläche, aktivieren die Feststellbremse, stellen
die Pumpe und den Motor ab und ziehen Sie
den Schlüssel ab.
2. Fahren Sie die äußeren Auslegerabschnitte
in die Sprühstellung aus und stützen Sie die
Ausleger mit Ständern oder Riemen und einer
Hebevorrichtung ab.
3. Wenn das Gewicht des Auslegers abgestützt ist,
nehmen Sie die Schraube und die Mutter ab, mit
denen der Lagerbolzen am Ausleger befestigt
ist (Bild 101).
g014220
1. Nylonbüchsen
2. Lagerbolzen
4. Entfernen Sie die Schraube und die Mutter,
mit denen der Lagerbolzen befestigt ist, und
nehmen Sie den Bolzen ab
5. Nehmen Sie den Ausleger und die
Schwenkhalterung vom mittleren Rahmen ab,
um die Nylonbüchsen zugänglich zu machen.
6. Nehmen Sie die Nylonbüchsen vorne und hinten
an der Schwenkhalterung ab und prüfen Sie sie
(Bild 101).
Hinweis:
beschädigte Büchsen.
7. Tragen Sie etwas Öl auf die Nylonbüchsen auf
und setzen Sie sie in die Schwenkhalterung ein
(Bild 101).
8. Montieren Sie den Ausleger und die
Schwenkhalterung im mittleren Rahmen und
fluchten Sie die Löcher aus
78
Bild 101
3. Schraube
(Bild 101).
Ersetzen Sie abgenutzte und
(Bild 101).
g002017
