Toro Sand Pro 3040 Bedienungsanleitung
Zahnrechen
Vorschau ausblenden
Andere Handbücher für Sand Pro 3040:
- Bedienungsanleitung (48 Seiten) ,
- Installationsanweisungen (21 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Verwandte Anleitungen für Toro Sand Pro 3040
Inhaltszusammenfassung für Toro Sand Pro 3040

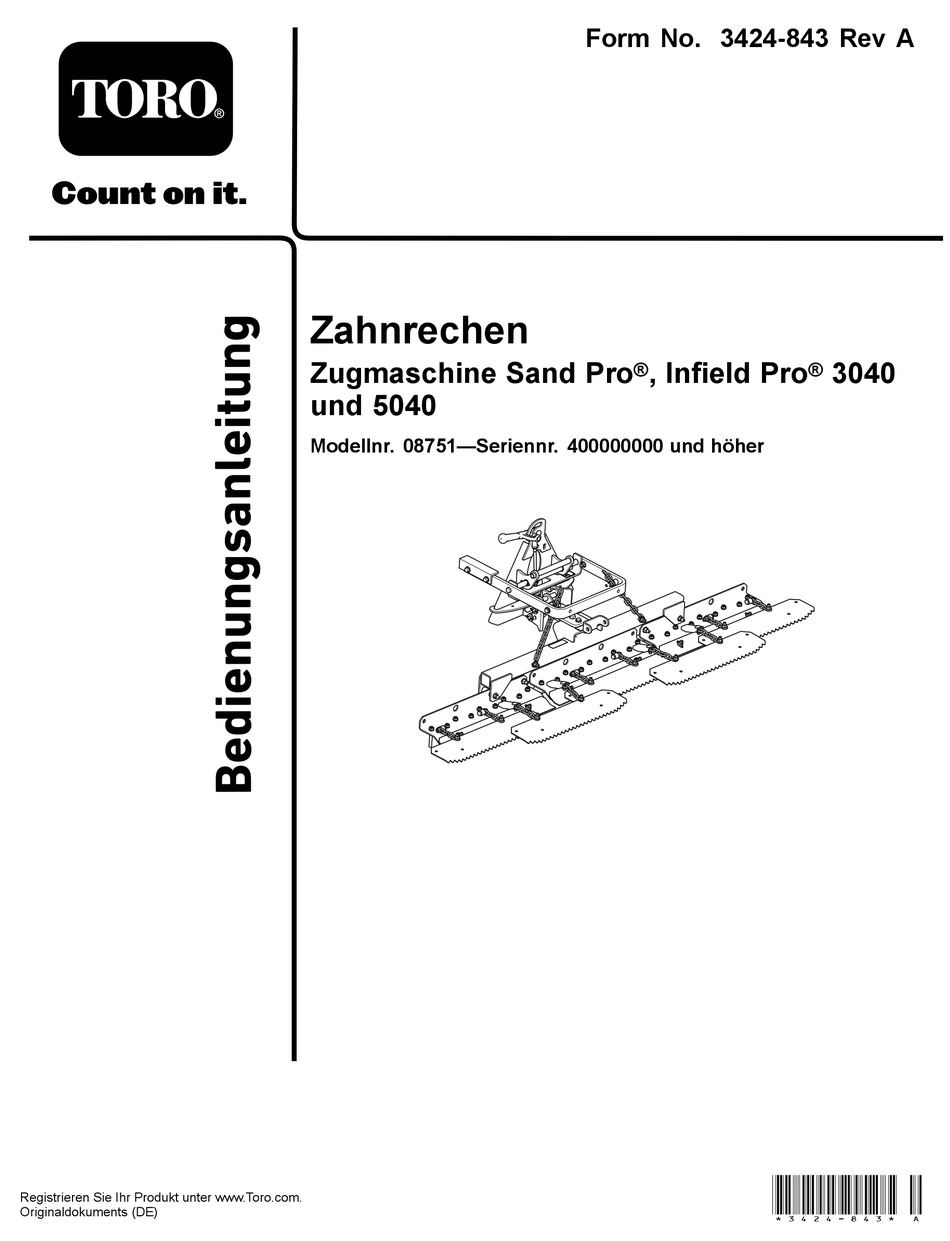

- Seite 1 Form No. 3424-843 Rev A Zahnrechen Zugmaschine Sand Pro ® , Infield Pro ® 3040 und 5040 Modellnr. 08751—Seriennr. 400000000 und höher *3424-843* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Informationen hin, örtlichen Vertragshändler oder zur Registrierung des und Hinweis hebt allgemeine Informationen hervor, Produktes direkt an Toro unter www.Toro.com. die Ihre besondere Beachtung verdienen. Wenden Sie sich an Ihren Toro-Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Originalersatzteile von Toro oder zusätzliche...
- Seite 3 Sicherheit Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungs- aufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenberei- che. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal106-5517 106-5517 1. Warnung: Berühren Sie nicht die heiße Oberfläche.
- Seite 4 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Zusammenbau des Zahnrechens Deichsel Schraube (1/2" x 1-3/4") Bundmutter (½") Sechskantmutter (½") Bundbolzen (⅜" x 1") Bundmutter (⅜") Bauen Sie den Rechen zusammen. Anbaugerätadapter Splint Hubarm...
- Seite 5 Zusammenbauen des Rechens Für diesen Arbeitsschritt erforderliche Teile: Zusammenbau des Zahnrechens Deichsel Schraube (1/2" x 1-3/4") Bundmutter (½") Sechskantmutter (½") g262221 Bild 3 Bundbolzen (⅜" x 1") Bundmutter (⅜") 1. Hängeprofil 5. Bundmutter (⅜") 2. Deichsel 6. Sechskantmutter (½") Anbaugerätadapter 3.
- Seite 6 Wichtig: Der lange Arm des Hubarms muss sich unter dem Hinterrahmen der Zugmaschine befinden (Bild ACHTUNG Sie können die Finger zwischen den Adaptern des Anbaugeräts und der Zugmaschine einquetschen. Sie sollten das Anbaugerät immer mit dem Griff hinten am Anbaugerätadapter anheben und bewegen (Bild g266521...
- Seite 7 Einstellen des Kettenglieds Keine Teile werden benötigt Verfahren Wenn der Rechen montiert und an der Zugmaschine befestigt ist, heben Sie das Anbaugerät an. Messen Sie den Abstand zwischen der schweren Scheibe und der Schulter des Hubjochs am Anbaugerätadapter, wie in Bild 7 abgebildet.
- Seite 8 Produktübersicht g262222 Bild 8 1. Anbaugerätadapter 3. Hubarm 5. Tines 7. Zahnrechen-Hängeprofil 2. Griff 4. Zahnrechen 6. Glätter 8. Sperrhebel...
- Seite 9 Betrieb verlassen Sie den Bunker in einem rechten Winkel in einem flachen Bereich. Lesen Sie vor dem Rechen eines Sandbunkers Bearbeiten Sie steile, kurze Böschungen und kleine diesen Abschnitt zum Rechen. Es gibt viele Bereiche mit einem Handrechen nach. Bedingungen, die dann die Einstellungen am Zahnrechen festlegen.
- Seite 10 Einstellen der Glätter und den Rechen wie in den folgenden Abbildungen dargestellt, um die gewünschte Aggressivität zu erreichen. Sie können die Länge der Glätter einstellen, um die Tiefe zu erhöhen oder zu verringern, mit der die Tines in den Boden eindringen. Einstellung der geringsten Lösen Sie die Befestigungsschrauben des Glätters, Tines-Einstechtiefe...
- Seite 11 2. Klemmmutter (2 Stück) Verwenden von Zuggewichten Sie können optionale Gewichte am Sandrechen befestigen, wenn der Sand feucht oder grob ist oder die Sandbunker tiefe Fußspuren enthalten. Bestellen Sie Bestellnummer 18-7570 bei Ihrem offiziellen Toro g003783 Vertragshändler. Bild 14 1. Schlitz Einstellen der Transportstellung Mit den folgenden Schritten erhöhen Sie die Höhe des...
- Seite 12 Wartung Schmieren des Anbaugerätadapters Wenn sich der Sperrhebel am Anbaugerätadapter nicht ungehindert und leicht drehen lässt, fetten Sie Sie den in Bild 15 markierten Bereich mit etwas Schmiermittel ein. g220788 Bild 15...
- Seite 13 Hinweise:...
- Seite 14 Hinweise:...
- Seite 15 Toro oder andere Bediener zu schützen. Speicherung persönlicher Informationen Toro speichert persönliche Informationen so lange, wie es für den Zweck erforderlich ist, für den die Informationen gesammelt wurden, oder für andere legitime Zwecke (z. B. Einhaltung von Vorschriften) oder Gesetzesvorschriften.
- Seite 16 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro-Vertragshändler wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
