Montageanleitung
SOMFY Garagentorantrieb AXORN 100 PRO

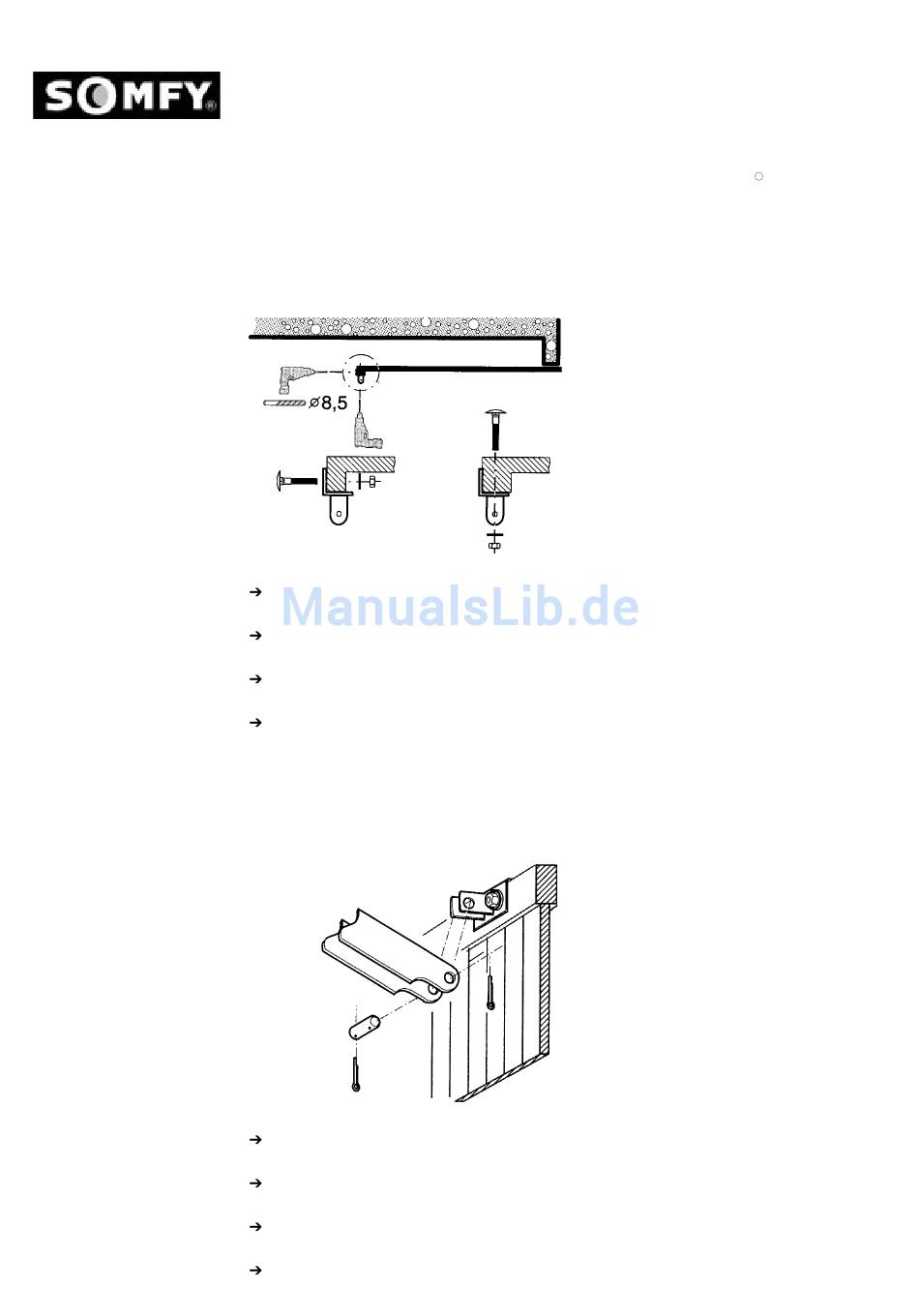

Befestigungswinkel an Toroberkante befestigen
Je nach Garagentor muss die Schraube des Befestigungswinkels von außen oder
von oben an das Tor angebracht werden.
Benützen Sie den Befestigungswinkel als Schablone und zeichnen Sie die
Bohrungen an. Bohren Sie die Löcher mit einem 8,5 mm Bohrer.
Schrauben Sie den Befestigungswinkel mit den beiden Schlossschrauben, den
großen Unterlegscheiben und den M8 Muttern am Garagentor fest.
Schließen Sie das Garagentor.
Antrieb mit Torblatt verbinden
Schieben Sie den Laufwagen zum Torblatt und verbinden Sie den Führungsarm und
Haltewinkel mit dem Bolzen.
Sichern Sie den Bolzen mit den zwei Splinten. Splinte aus Sicherheitsgründen nur
einmal verwenden.
Den Arretierhebel der Notentriegelung am Laufwagen zurückdrücken, bis dieser
wieder einrastet.
Netzstecker einstecken.
+
