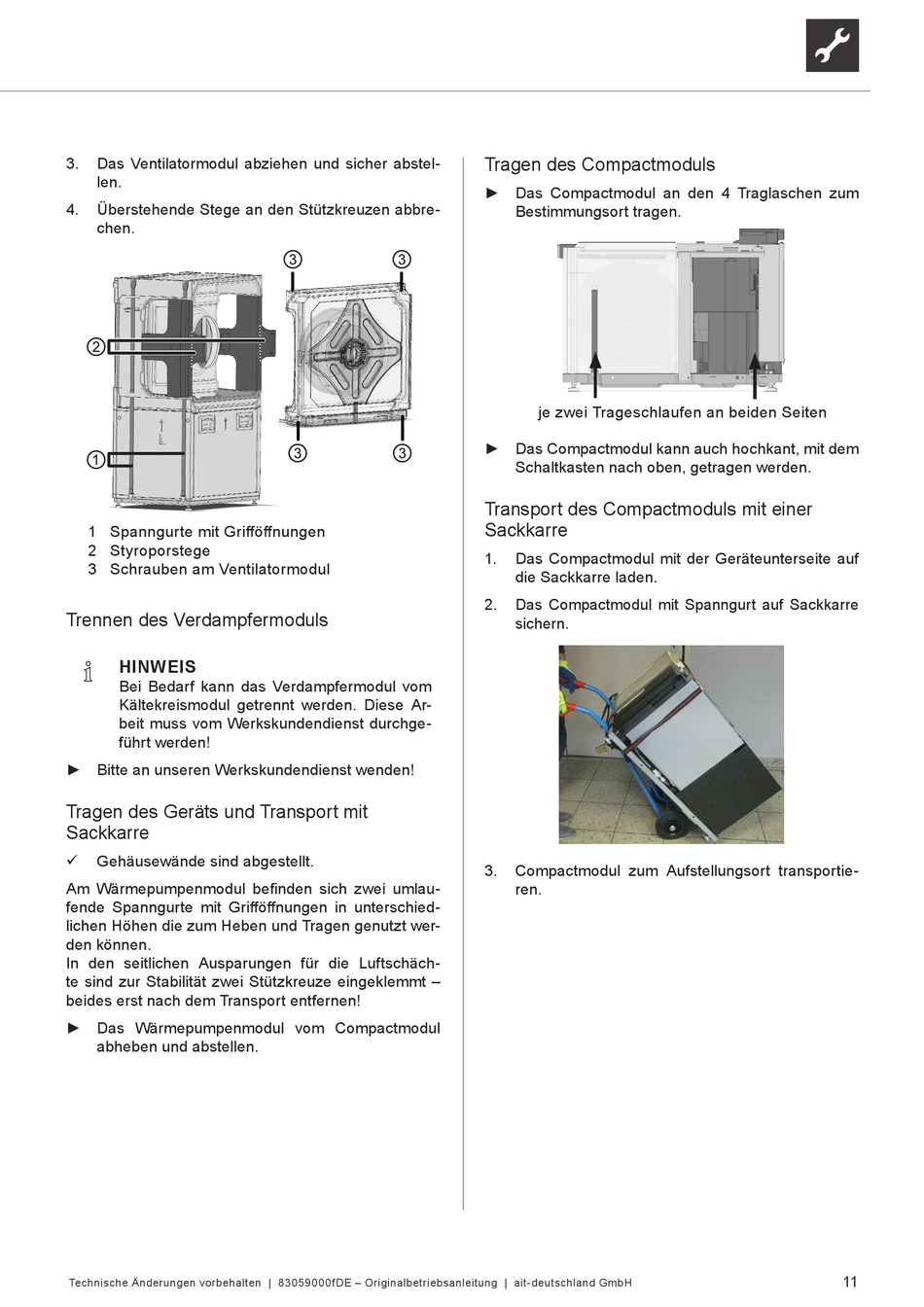

3.
Das Ventilatormodul abziehen und sicher abstel-
len.
4.
Überstehende Stege an den Stützkreuzen abbre-
chen.
1 Spanngurte mit Grifföffnungen
2 Styroporstege
3 Schrauben am Ventilatormodul
Trennen des Verdampfermoduls
HINWEIS
Bei Bedarf kann das Verdampfermodul vom
Kältekreismodul getrennt werden. Diese Ar-
beit muss vom Werkskundendienst durchge-
führt werden!
► Bitte an unseren Werkskundendienst wenden!
Tragen des Geräts und Transport mit
Sackkarre
Gehäusewände sind abgestellt.
Am Wärmepumpenmodul befinden sich zwei umlau-
fende Spanngurte mit Grifföffnungen in unterschied-
lichen Höhen die zum Heben und Tragen genutzt wer-
den können.
In den seitlichen Ausparungen für die Luftschäch-
te sind zur Stabilität zwei Stützkreuze eingeklemmt –
beides erst nach dem Transport entfernen!
► Das Wärmepumpenmodul vom Compactmodul
abheben und abstellen.
Technische Änderungen vorbehalten | 83059000fDE – Originalbetriebsanleitung | ait-deutschland GmbH
Tragen des Compactmoduls
► Das Compactmodul an den 4 Traglaschen zum
Bestimmungsort tragen.
je zwei Trageschlaufen an beiden Seiten
► Das Compactmodul kann auch hochkant, mit dem
Schaltkasten nach oben, getragen werden.
Transport des Compactmoduls mit einer
Sackkarre
1.
Das Compactmodul mit der Geräteunterseite auf
die Sackkarre laden.
2.
Das Compactmodul mit Spanngurt auf Sackkarre
sichern.
3.
Compactmodul zum Aufstellungsort transportie-
ren.
11
