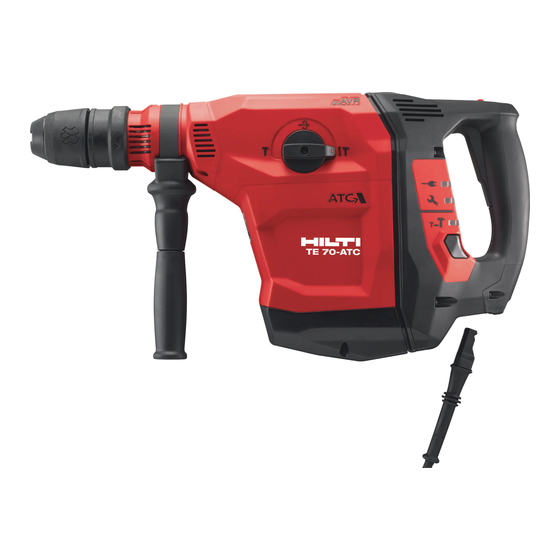

Seite 4 TE 70-ATC/AVR TE 80-ATC/AVR Original-Bedienungsanleitung ........
Seite 5: Angaben Zur Dokumentation
Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
Seite 6: Produktinformationen
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist.
Seite 7 ▶ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit ▶ Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Seite 8: Sicherheitshinweise Für Bohrmaschinen
nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. ▶ Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist.
Seite 9: Beschreibung
▶ Tragen Sie auch beim Werkzeugwechsel Schutzhandschuhe. Das Berühren des Einsatzwerkzeuges kann zu Schnittverletzungen und Verbrennungen führen. ▶ Verwenden Sie einen Augenschutz. Absplitterndes Material kann Körper und Augen verletzen. ▶ Klären Sie vor Arbeitsbeginn die Gefahrenklasse des beim Arbeiten entstehenden Staubguts ab. Ver- wenden Sie einen Baustaubsauger mit einer offiziell zugelassenen Schutzklassifizierung, die Ihren lokalen Staubschutzbestimmungen entspricht.
Seite 10: Zustand Serviceanzeige
Lassen Sie den Kombihammer vom Hilti Service reparieren. Lieferumfang Kombihammer, Seitenhandgriff, Bedienungsanleitung. Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group | USA: www.hilti.com Technische Daten Bemessungsspannung, Bemessungsstrom, Frequenz und/oder Bemessungsaufnahme entnehmen Sie bitte ihrem länderspezifischen Typenschild.
Seite 11: Bedienung
▶ Setzen Sie das Werkzeug ein /nehmen Sie das Werkzeug heraus. Bohren ohne Schlag Das Bohren ohne Schlag ist mit Werkzeugen mit speziellem Einsteckende möglich. Aus dem Hilti Werkzeugprogramm sind solche Werkzeuge verfügbar. Mit der Schnellspannaufnahme können zum Beispiel Holzbohrer oder Stahlbohrer mit Zylinderschaft eingespannt und ohne Schlag gebohrt werden.
Seite 12: Leistung Einstellen
Rührwerkzeug in die Schnellspannaufnahme ein. Leistung einstellen TE 70-ATC/AVR TE 80-ATC/AVR Das Einstellen der Leistung ist nur im eingeschalteten Betriebszustand möglich. Um die halbe Leistung einzustellen, drücken Sie die Taste "halbe Leistung". Die reduzierte Leistung wird durch das Aufleuchten der Leistungsanzeige signalisiert. Durch erneutes Drücken der Taste "halbe Leistung"...
Seite 13: Instandhaltung
Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Produkt nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
Seite 14: Entsorgung
Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. ▶ Werfen Sie Elektrowerkzeuge, Elektronische Geräte und Akkus nicht in den Hausmüll! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Seite 15: About This Documentation
Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Seite 16: Product Information
The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Combihammer TE 70AVR | TE 70ATC/AVR...
Seite 17 Electrical safety ▶ Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. ▶ Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
Seite 18: Drill Safety Warnings
Service ▶ Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. Drill safety warnings Safety instructions for all operations ▶ Wear ear protectors when impact drilling. Exposure to noise can cause hearing loss. ▶...
Seite 19 Electrical safety ▶ Before beginning work, check the working area for concealed electric cables, gas pipes and water pipes. External metal parts of the power tool can become live, presenting a risk of electric shock, if you accidentally damage an electric cable. Power tool use and care ▶...
Seite 20: Technical Data
Have the combihammer repaired by Hilti Service. Items supplied Combihammer, side handle, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group | USA: www.hilti.com Technical data For rated voltage, rated current, frequency and/or input power, refer to the country-specific type identification plate.
Seite 21: Setting The Power Level
▶ Fit the side handle. Fitting / removing the accessory tool The use of unsuitable grease may cause damage to the tool. Use only genuine Hilti grease. Always check the accessory tool for damage and uneven wear before each use; replace if necessary.
Seite 22: Care And Maintenance
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
Seite 23: Transport And Storage
Check electric tools or appliances for damage after long periods of transport or storage. Troubleshooting If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by yourself, please contact Hilti Service. Troubleshooting Trouble or fault...
Seite 24: Manufacturer's Warranty
Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Seite 25: Explication Des Symboles
Indications relatives à la documentation À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
Seite 26: Informations Produit
Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
Seite 27 ▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▶ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électro- portatif.
Seite 28 ▶ Débrancher la fiche de la prise de courant et/ou l'accu amovible avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde de l'outil électroportatif. ▶...
Seite 29 ▶ Tenir l’appareil par les surfaces isolées des poignées lors des travaux pendant lesquels l'outil utilisé risque de toucher des câbles électriques cachés. Le contact avec un câble sous tension risque de mettre les parties métalliques de l’appareil sous tension et de provoquer une décharge électrique. ▶...
Seite 30 Description Vue d'ensemble du produit Protection anti-poussière Porte-outil Déverrouillage de l'outil Sélecteur de fonction Dispositif de blocage de variateur électro- & nique de vitesse Variateur électronique de vitesse Poignée Indicateur de maintenance Indicateur de demi-puissance (variante ATC § uniquement) Touche de demi-puissance (variante ATC uniquement) Câble d'alimentation réseau Poignée latérale...
Seite 31: Caractéristiques Techniques
Hilti. Éléments fournis Perforateur-burineur, poignée latérale, mode d'emploi. D'autres produits système autorisés pour votre produit peuvent être obtenus auprès de Hilti Store ou sous : www.hilti.group | États-Unis : www.hilti.com Caractéristiques techniques Les données de tension nominale, courant nominal, fréquence et / ou consommation nominale figurent sur la plaque signalétique spécifique au pays.
Seite 32: Réglage De La Puissance
Perçage sans percussion Le perçage sans percussion est possible avec des outils pourvus d'un emmanchement spécial. De tels outils sont disponibles dans la gamme d'outils Hilti. Le mandrin auto-serrant permet par exemple d'insérer une mèche à bois ou pour acier avec queue cylindrique et de percer sans percussion.
Seite 33: Nettoyage Et Entretien
Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. 2063038 Français *2063038* Printed: 30.08.2019 | Doc-Nr: PUB / 5150761 / 000 / 04...
Seite 34: Transport Et Entreposage
Après un transport ou stockage prolongé de l'appareil électrique, toujours vérifier qu'il n'est pas endommagé avant de l'utiliser. Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Guide de dépannage Défaillance Causes possibles...
Seite 35: Garantie Constructeur
Vous trouverez à la fin de cette documentation, sous forme de code QR, un lien menant au tableau RoHS. Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. 2063038 Français...
Seite 36: In Riferimento Alla Presente Documentazione
Dati per la documentazione In riferimento alla presente documentazione • Leggere attentamente la presente documentazione prima di mettere in funzione l'attrezzo. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi. • Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documenta- zione e sul prodotto.
Seite 37: Informazioni Sul Prodotto
L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. La documentazione tecnica è depositata qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico.
Seite 38 ▶ Evitare di lavorare con l'attrezzo elettrico in ambienti soggetti a rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli attrezzi elettrici producono scintille che possono far infiammare la polvere o i gas. ▶ Tenere lontani i bambini e le altre persone durante l'impiego dell'attrezzo elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'attrezzo.
Seite 39 ▶ Estrarre la spina dalla presa di corrente e/o la batteria estraibile, prima di regolare l'attrezzo, di sostituire pezzi di ricambio e accessori o prima di riporre l'attrezzo. Tale precauzione eviterà che l'attrezzo elettrico possa essere messo in funzione inavvertitamente. ▶...
Seite 40 ▶ Tenere sempre l'attrezzo saldamente con entrambe le mani e utilizzando le apposite impugnature. Mantenere sempre le impugnature pulite ed asciutte. ▶ Se si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti, afferrare l'attrezzo dalle impugnature isolate.
Seite 41 Descrizione Panoramica del prodotto Protezione antipolvere Porta-utensile Sblocco utensile Selettore di funzione Arresto dell'interruttore di comando & Interruttore di comando Impugnatura Indicatore di servizio Indicatore "Metà potenza" (solo versione § ATC) Tasto "Metà potenza" (solo versione ATC) Cavo di alimentazione Impugnatura laterale ∙...
Seite 42: Dati Tecnici
Hilti. Dotazione Martello combinato, impugnatura laterale, manuale d'istruzioni. Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group | USA: www.hilti.com Dati tecnici Tensione nominale, corrente nominale, frequenza e/o assorbimento di potenza nominale vanno desunti dalla targhetta specifica del proprio Paese.
Seite 43: Regolazione Della Potenza
▶ Montare l'impugnatura laterale. Inserimento/rimozione dell'utensile L'uso di un grasso non adatto può danneggiare l'attrezzo. Utilizzare solamente grasso originale Hilti. Prima di ogni utilizzo, controllare che l'utensile non presenti alcun danneggiamento e/o tracce di usura anomala e, all'occorrenza, procedere alla sostituzione.
Seite 44: Cura E Manutenzione
Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori per il vostro prodotto sono disponibili presso il vostro Hilti Store di fiducia o all'indirizzo internet www.hilti.group. Italiano...
Seite 45: Trasporto E Magazzinaggio
Supporto in caso di anomalie In caso di anomalie non indicate nella presente tabella o che non è possibile risolvere per proprio conto, si prega di rivolgersi al Centro Riparazioni Hilti. Problemi e soluzioni Anomalia Possibile causa...
Seite 46: Smaltimento
Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti.
Seite 47: Acerca De Esta Documentación
Información sobre la documentación Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
Seite 48: Información Del Producto
Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones...
Seite 49 ▶ No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. ▶ Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica.
Seite 50 ▶ Extraiga el enchufe de la toma de corriente o retire la batería extraíble antes de efectuar cualquier ajuste en la herramienta, cambiar accesorios o en caso de no utilizar la herramienta durante un tiempo prolongado. Esta medida preventiva evita el riesgo de arranque accidental de la herramienta eléctrica.
Seite 51 ▶ Sujete siempre la herramienta con ambas manos por las empuñaduras previstas. Mantenga las empuñaduras secas y limpias. ▶ Sujete la herramienta por las empuñaduras aisladas cuando realice trabajos en los que el útil de inserción pueda entrar en contacto con cables eléctricos ocultos. El contacto con los cables conductores puede traspasar la conductividad a las partes metálicas y producir descargas eléctricas.
Seite 52: Indicador De Funcionamiento
Descripción Vista general del producto Tapa de protección contra polvo Portaútiles Desbloqueo de la herramienta Interruptor selector de funciones Bloqueo del conmutador de control & Conmutador de control Empuñadura Indicador de funcionamiento Indicador de media potencia (solo en la va- §...
Seite 53: Datos Técnicos
Servicio Técnico de Hilti. Suministro Martillo combinado, empuñadura lateral, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group | EE. UU.: www.hilti.com Datos técnicos La tensión nominal, la intensidad nominal, la frecuencia y/o la potencia nominal figuran en la placa de identificación específica del país.
Seite 54 ▶ Inserte o extraiga el útil. Taladrar sin percusión Se puede taladrar sin percusión con útiles que presenten un extremo de inserción especial. Hilti ofrece en su gama útiles de este tipo. Con el alojamiento de cierre rápido se pueden, por ejemplo, fijar brocas para madera o brocas para acero con vástago cilíndrico y taladrar sin percusión.
Seite 55: Ajuste De La Potencia
Ajuste de la potencia TE 70-ATC/AVR TE 80-ATC/AVR La potencia solo puede ajustarse con la herramienta en estado de funcionamiento activado. Para ajustar la potencia a la mitad, presione la tecla «Media potencia». La reducción de potencia se indica mediante el encendido del indicador de potencia. Para restablecer de nuevo la máxima potencia, vuelva a pulsar la tecla «Media potencia», tras lo cual se apagará...
Seite 56: Transporte Y Almacenamiento
Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto que nosotros mismos comercializamos en Hilti Store o en: www.hilti.group. Transporte y almacenamiento •...
Seite 57: Garantía Del Fabricante
Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Seite 58: Sobre Esta Documentação
Indicações sobre a documentação Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. •...
Seite 59: Declaração De Conformidade
Na parte final desta documentação encontra uma reprodução da declaração de conformidade. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais...
Seite 60 ▶ Mantenha crianças e terceiros afastados durante os trabalhos. Distracções podem conduzir à perda de controlo sobre a ferramenta. Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico.
Seite 61 que possam influenciar o funcionamento da ferramenta eléctrica. Peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manutenção deficiente. ▶ Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar.
Seite 62 ▶ Utilize óculos de protecção. Os estilhaços podem provocar ferimentos corporais, nomeadamente nos olhos. ▶ Antes de iniciar os trabalhos, apure a classe de perigo do pó gerado. Utilize um aspirador industrial com protecção aprovada e que esteja de acordo com as regulamentações locais sobre emissão de poeiras nocivas para o ambiente.
Seite 63: Características Técnicas
Assistência Técnica Hilti. Incluído no fornecimento Martelo combinado, punho auxiliar, manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto no seu Hilti Store ou em: www.hilti.group | EUA: www.hilti.com Características técnicas Consulte a tensão nominal, corrente nominal, frequência e/ou potência nominal na sua placa de características específica do país.
Seite 64 Colocar/retirar o acessório A utilização de uma massa lubrificante não adequada pode provocar danos na ferramenta. Utilize apenas massa lubrificante original da Hilti. Verifique o acessório quanto a danos e desgaste irregular antes de cada utilização e, se necessário, substitua-o.
Seite 65 Furar sem percussão A furação sem percussão é possível com ferramentas com encabadouro específico. A gama de ferramentas Hilti inclui tais acessórios. Com o mandril de aperto rápido podem fixar-se, por exemplo, brocas para madeira ou aço com encabadouro cilíndrico e pode furar-se sem percussão.
Seite 66: Conservação E Manutenção
Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Localização de avarias Avaria Causa possível Solução...
Seite 67: Garantia Do Fabricante
As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
Seite 68: Over Deze Documentatie
Informatie over documentatie Over deze documentatie • Lees voor ingebruikname deze documentatie door. Dit is vereist voor veilig werken en storingsvrij gebruik. • De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen. • De handleiding altijd bij het apparaat bewaren en het product alleen met deze handleiding aan andere personen doorgeven.
Seite 69: Productinformatie
Een afbeelding van de Conformiteitsverklaring vindt u aan het einde van deze documentatie. De technische documentatie is hier te vinden: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Veiligheid Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidsaanwijzingen, aanwijzingen, afbeeldingen en technische gegevens die op het apparaat aanwezig zijn.
Seite 70 ▶ Houd kinderen en andere personen tijdens het gebruik van het elektrisch gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het apparaat verliezen. Elektrische veiligheid ▶ De aansluitstekker van het elektrisch gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd.
Seite 71: Veiligheidsinstructies Voor Boormachines
hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. ▶ Ga zorgvuldig met het elektrisch apparaat en de toebehoren om. Controleer of bewegende delen correct functioneren en niet vastklemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de werking van het apparaat nadelig wordt beïnvloed.
Seite 72 ▶ Raak geen draaiende delen aan - gevaar voor letsel! ▶ Draag tijdens het gebruik van het apparaat een geschikte veiligheidsbril, veiligheidshelm, gehoorbescher- ming, werkhandschoenen en lichte adembescherming. ▶ Draag ook werkhandschoenen bij het vervangen van gereedschap. Het aanraken van het inzetgereed- schap kan tot snij- en brandwonden leiden.
Seite 73 Beschrijving Productoverzicht Stofkap Gereedschapopname Gereedschapontgrendeling Functiekeuzeschakelaar Regelschakelaarvergrendeling & Regelschakelaar Handgreep Service-indicatie Aanduiding voor half vermogen (alleen ATC- § varianten) Toets voor half vermogen (alleen ATC-varianten) Netsnoer Zijhandgreep ∙ Correct gebruik Het beschreven product is een elektrisch aangedreven combihamer met pneumatisch slagmechanisme. Het is bestemd voor boorwerkzaamheden in beton, metselwerk, hout en metaal.
Seite 74: Technische Gegevens
Laat de combihamer door de Hilti Service repare- ren. Standaard leveringsomvang Combihamer, zijhandgreep, handleiding. Andere voor uw product vrijgegeven systeemproducten vindt u in uw Hilti Store, of onder: www.hilti.group | USA: www.hilti.com Technische gegevens Nominale spanning, nominale stroom, frequentie en/of nominaal opgenomen vermogen zijn te vinden op het landspecifieke typeplaatje.
Seite 75 Boren zonder slag Het boren zonder slag is mogelijk met gereedschap met een speciaal insteekeinde. In het gereed- schapsassortiment van Hilti zijn dergelijke gereedschappen beschikbaar. Met de snelspanboorkop kunnen bijvoorbeeld hout- of staalboren met gewone ronde schacht worden ingespannen en kan zonder slag worden geboord.
Seite 76: Vermogen Instellen
Vermogen instellen TE 70-ATC/AVR TE 80-ATC/AVR Het instellen van het vermogen is alleen mogelijk als het apparaat ingeschakeld is. Om het halve vermogen in te stellen drukt u op de toets "half vermogen". Het gereduceerde vermogen wordt door het branden van de boorvermogensindicatie aangegeven. Door opnieuw op de toets "half vermogen"...
Seite 77: Transport En Opslag
Regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werking controleren. • Bij beschadigingen en/of functiestoringen het product niet gebruiken. Direct door Hilti Service laten repareren. • Na verzorgings- en onderhoudswerkzaamheden alle afschermingen aanbrengen en hun werking contro- leren.
Seite 78: Recycling
Recycling Hilti apparaten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk. In een groot aantal landen neemt Hilti uw oude apparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadviseur.
Seite 79: Επεξήγηση Συμβόλων
Στοιχεία για την τεχνική τεκμηρίωση Σχετικά με την παρούσα τεκμηρίωση • Πριν από την πρώτη θέση σε λειτουργία διαβάστε την παρούσα τεκμηρίωση. Αποτελεί προϋπόθεση για ασφαλή εργασία και απρόσκοπτο χειρισμό. • Προσέξτε τις υποδείξεις ασφαλείας και προειδοποίησης στην παρούσα τεκμηρίωση και στο προϊόν. •...
Seite 80: Πληροφορίες Προϊόντος
τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ασφάλεια Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
Seite 81 ▶ Μην εργάζεστε με το ηλεκτρικό εργαλείο σε περιβάλλον επικίνδυνο για εκρήξεις, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Από τα ηλεκτρικά εργαλεία δημιουργούνται σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις. ▶ Κατά τη χρήση του ηλεκτρικού εργαλείου κρατάτε μακριά τα παιδιά και άλλα πρόσωπα. Εάν σας αποσπάσουν...
Seite 82 ▶ Μην χρησιμοποιείτε ποτέ ένα ηλεκτρικό εργαλείο, ο διακόπτης του οποίου είναι χαλασμένος. Ένα ηλεκτρικό εργαλείο το οποίο δεν μπορεί να τεθεί πλέον σε λειτουργία ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. ▶ Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία πριν διεξάγετε ρυθμίσεις...
Seite 83 Πρόσθετες υποδείξεις για την ασφάλεια - Πιστολέτο Ασφάλεια προσώπων ▶ Χρησιμοποιείτε το προϊόν μόνο σε τεχνικά άψογη κατάσταση. ▶ Μην πραγματοποιείτε ποτέ παραποιήσεις ή μετατροπές στο εργαλείο. ▶ Χρησιμοποιείτε τις πρόσθετες χειρολαβές που παραλάβατε μαζί με το εργαλείο. Η απώλεια του ελέγχου μπορεί...
Seite 84: Κατάλληλη Χρήση
Περιγραφή Συνοπτική παρουσίαση προϊόντος Προφυλακτήρας σκόνης Τσοκ Απασφάλιση εξαρτημάτων Διακόπτης επιλογής λειτουργίας Μηχανισμός ασφάλισης διακόπτη ελέγχου & Διακόπτης ελέγχου Χειρολαβή Ένδειξη σέρβις Ένδειξη για μειωμένη ισχύ (μόνο έκδοση ATC) § Μπουτόν για μειωμένη ισχύ (μόνο έκδοση ATC) Καλώδιο τροφοδοσίας Πλαϊνή χειρολαβή ∙...
Seite 85 της Hilti. Έκταση παράδοσης Πιστολέτο, πλαϊνή χειρολαβή, οδηγίες χρήσης. Περισσότερα, εγκεκριμένα για το προϊόν σας συστήματα θα βρείτε στο Hilti Store ή στη διεύθυνση: www.hilti.group | ΗΠΑ: www.hilti.com Τεχνικά χαρακτηριστικά Για την ονομαστική τάση, το ονομαστικό ρεύμα, τη συχνότητα ή/και την ονομαστική κατανάλωση...
Seite 86 Η διάτρηση χωρίς κρούση είναι δυνατή με εξαρτήματα με ειδική απόληξη. Στο πρόγραμμα εξαρτημάτων της Hilti διατίθενται τέτοια εξαρτήματα. Με το αυτόματο τσοκ μπορείτε για παράδειγμα να τοποθετήσετε τρυπάνια για ξύλο ή σίδηρο με κυλινδρικό άξονα και να κάνετε διατρήσεις χωρίς κρούση.
Seite 87: Φροντίδα Και Συντήρηση
Μετά από εργασίες φροντίδας και συντήρησης, τοποθετήστε όλα τα συστήματα προστασίας και ελέγξτε τη λειτουργία τους. Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από εμάς ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group. 2063038 Ελληνικά *2063038*...
Seite 88: Μεταφορά Και Αποθήκευση
Μετά από μεγαλύτερης διάρκειας μεταφορά ή αποθήκευση, ελέγξτε πριν από τη χρήση το εργαλείο για ζημιές. Βοήθεια για προβλήματα Σε βλάβες που δεν αναφέρονται σε αυτόν τον πίνακα ή δεν μπορείτε να αποκαταστήσετε μόνοι σας, απευθυνθείτε στο σέρβις της Hilti. Εντοπισμός προβλημάτων Βλάβη Πιθανή αιτία...
Seite 89: Διάθεση Στα Απορρίμματα
Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.
Seite 90: Szimbólumok A Terméken
A dokumentáció adatai A dokumentumról • Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele. • Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket. • Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.
Seite 91: Termékinformációk
Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és...
Seite 92 ▶ Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gyúlékony gőzöket. ▶ Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszer- számot használja.
Seite 93 ▶ A gép beállítása, a tartozékok cseréje vagy a gép lehelyezése előtt húzza ki a csatlakozódugót a csatlakozóaljzatból és/vagy vegye ki a kivehető akkut a gépből. Ez az elővigyázatossági intézkedés meggátolja a gép szándékolatlan üzembe helyezését. ▶ A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá.
Seite 94 ▶ A gépet mindig a fogantyú szigetelt felületénél fogja meg, ha olyan munkát végez, amelynek során a betétszerszám rejtett elektromos vezetéket találhat el. Ha a gép elektromos feszültséget vezető vezetékhez ér, akkor a gép fémrészei feszültség alá kerülhetnek és ez elektromos áramütéshez vezethet. ▶...
Seite 95 Leírás Termékáttekintés Porvédő sapka Tokmány Szerszám kireteszelése Funkcióválasztó kapcsoló Indítókapcsoló reteszelése & Indítókapcsoló Markolat Szervizkijelző „Fél teljesítmény” kijelző (csak az ATC válto- § zatnál) „Fél teljesítmény” gomb (csak az ATC válto- zatnál) Elektromos csatlakozókábel Oldalsó markolat ∙ Rendeltetésszerű géphasználat Az ismertetett termék egy elektromos kombikalapács pneumatikus ütőművel. Betonban, falazatban, fában és fémben történő...
Seite 96: Műszaki Adatok
Javíttassa meg a kombikalapácsot a Hilti Szerviz- ben. Szállítási terjedelem Kombinált kalapács, oldalmarkolat, használati utasítás. A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyeken vagy a következő oldalon talál: www.hilti.group | USA: www.hilti.com Műszaki adatok A gép névleges feszültségét, névleges áramfelvételét, frekvenciáját és/vagy névleges teljesítményfel- vételét az adott országra vonatkozó...
Seite 97 Ügyeljen arra, hogy a szorítópánt a gép megfelelő vezetővájatában feküdjön. ▶ Szerelje fel az oldalmarkolatot. Betétszerszám behelyezése/kivétele Nem megfelelő gépzsír használata a gép károsodásához vezethet. Csak eredeti Hilti gépzsírt használjon. Használat előtt ellenőrizze a szerszámot, hogy nem sérült-e, illetve található-e rajta egyenetlen kopás.
Seite 98: Ápolás És Karbantartás
Rendszeresen ellenőrizze a látható részeket sérülés, illetve a kezelőelemeket kifogástalan működés szempontjából. • Sérülések és/vagy funkciózavar esetén ne működtesse a terméket. Azonnal javíttassa meg a Hilti Szervizben. • Az ápolási és karbantartási munkák után minden védőfelszerelést szereljen fel, és ellenőrizze a gép működését.
Seite 99: Szállítás És Tárolás
Hosszabb szállítást vagy raktározást követően ellenőrizze az elektromos gép sértetlenségét a használatba vétel előtt. Segítség zavarok esetén Az ebben a táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud megjavítani, kérjük, forduljon a Hilti Szervizhez. Hibakeresés Üzemzavar Lehetséges ok Megoldás...
Seite 100 Ártalmatlanítás Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. ▶ Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe!
Seite 101: Objaśnienie Symboli
Dane dotyczące dokumentacji O niniejszej dokumentacji • Przed uruchomieniem urządzenia należy zapoznać się z niniejszą dokumentacją. Jest to warunek konieczny bezpiecznej pracy i bezawaryjnej obsługi. • Należy stosować się do uwag dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na wyrobie. •...
Seite 102: Informacje O Produkcie
Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać...
Seite 103 ▶ Używając tego elektronarzędzia nie wolno pracować w otoczeniu zagrożonym wybuchem, w któ- rym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą prowadzić do zapłonu pyłów lub oparów. ▶ Podczas pracy przy użyciu elektronarzędzia nie należy zezwalać na zbliżanie się dzieci i innych osób.
Seite 104 ▶ Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie pozwalać na użytkowanie urządzenia osobom, które nie zapoznały się z jego obsługą i działaniem lub nie przeczytały tych wskazówek. Elektronarzędzia stanowią zagrożenie, jeśli używane są przez osoby niedoświadczone. ▶ Należy starannie konserwować elektronarzędzia i osprzęt. Kontrolować, czy ruchome części funkcjonują...
Seite 105 doprowadzić do przeniesienia napięcia na metalowe elementy urządzenia i spowodować porażenie prądem. ▶ Nie dotykać obracających się elementów - niebezpieczeństwo obrażeń ciała! ▶ Podczas eksploatacji urządzenia nosić odpowiednie okulary ochronne, kask ochronny, ochraniacze słuchu, rękawice ochronne oraz lekką maskę przeciwpyłową. ▶...
Seite 106 Opis Ogólna budowa urządzenia Pierścień przeciwpyłowy Uchwyt narzędziowy Blokada narzędzia Przełącznik wyboru funkcji Blokada włącznika & Włącznik Uchwyt Wskaźnik serwisowy Wskaźnik połowy mocy (tylko w wariancie z § ATC) Przycisk połowy mocy (tylko w wariancie z ATC) Przewód zasilający Uchwyt boczny ∙...
Seite 107: Dane Techniczne
Oddać młot kombi do naprawy w serwisie Hilti. Zakres dostawy Młot kombi, uchwyt boczny, instrukcja obsługi. Więcej dopuszczonych dla urządzenia produktów systemowych znajduje się w centrum Hilti Store lub pod adresem: www.hilti.group | USA: www.hilti.com Dane techniczne Napięcie znamionowe, prąd znamionowy, częstotliwość i/lub znamionowy pobór mocy zamieszczono na tabliczce znamionowej zgodnej z wymaganiami przepisów krajowych.
Seite 108 ▶ Zamocować narzędzie / wyjąć narzędzie. Wiercenie bez udaru Wiercenie bez udaru możliwe jest z zastosowaniem osprzętu ze specjalnym uchwytem wiertła. Hilti oferuje taki osprzęt. Dzięki zastosowaniu szybkozaciskowego uchwytu wiertarskiego możliwe jest np. zamocowanie wiertła do drewna lub do stali z chwytem cylindrycznym oraz wiercenie bez udaru.
Seite 109: Konserwacja
Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich działanie. W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group. 2063038...
Seite 110: Transport I Przechowywanie
Przed uruchomieniem elektronarzędzia po dłuższym transporcie lub przechowywaniu należy je sprawdzić pod kątem ewentualnych uszkodzeń. Pomoc w przypadku awarii W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie usunąć sam, należy skontaktować się z serwisem Hilti. Usuwanie usterek Awaria Możliwa przyczyna Rozwiązanie...
Seite 111: Gwarancja Producenta Na Urządzenia
Utylizacja Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytać należy w punkcie serwisowym Hilti lub doradcy handlowego.
Seite 112: Предупреждающие Указания
ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
Seite 113: Информация Об Изделии
Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроустройства и аккумуляторы вместе с обычным мусором! 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти цифры указывают на соответствующее изображение в начале данного руководства. Нумерация...
Seite 114: Безопасность
Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Seite 115 аккумулятор, поднимать или переносить электроинструмент. Ситуации, когда при переноске электроинструмента палец находится на выключателе или когда включенный электроинструмент подключается к электросети, могут привести к несчастным случаям. ▶ Перед включением электроинструмента удалите регулировочные приспособления или га- ечные ключи. Рабочий инструмент или гаечный ключ, находящийся во вращающейся части электроинструмента, может...
Seite 116 ▶ Используйте дополнительную рукоятку. Потеря контроля над электроинструментом может привести к травмам. ▶ При опасности повреждения рабочим инструментом или шурупами скрытой электропроводки или собственного кабеля электропитания держите электроинструмент за изолированные по- верхности для хвата. При контакте с токопроводящей линией металлические части электроин- струмента...
Seite 117 Электрическая безопасность ▶ Перед началом работы проверяйте рабочее место на наличие скрытой электропроводки, газо- и водопроводных труб. Открытые металлические части электроинструмента могут стать проводни- ками электрического тока, если случайно задеть электропроводку. Бережное обращение с электроинструментами и их правильная эксплуатация ▶ Немедленно выключайте электроинструмент в случае блокировки рабочего инструмента. Электро- инструмент...
Seite 118: Технические Данные
Комбинированный перфоратор, боковая рукоятка, руководство по эксплуатации. Другие системные принадлежности, допущенные для использования с этим изделием, вы можете найти в Hilti Store или на сайте www.hilti.group | США: www.hilti.com Технические данные Номинальное напряжение, номинальный ток, частота и/или номинальная потребляемая мощ- ность...
Seite 119 Сверление без удара Сверление без удара возможно с помощью рабочих инструментов со специальным хвостовиком. Вы можете найти подходящую оснастку в каталоге рабочих инструментов Hilti. В быстрозажимном патроне можно зажать, например, сверло по дереву или стали с цилиндри- ческим хвостовиком и выполнять сверление без удара.
Seite 120 и зафиксируйте насадку-миксер в быстрозажимном патроне. Настройка мощности TE 70-ATC/AVR TE 80-ATC/AVR Регулировка мощности возможна только при включенном электроинструменте. Для установки средней мощности (в зависимости от типа инструмента) нажмите кнопку «Средняя мощность». При пониженной мощности загорается индикатор мощности. Путем повторного...
Seite 121: Помощь При Неисправностях
приспособления на место и проверьте их исправное функционирование. Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного устройства вы можете найти в Hilti Store или на сайте www.hilti.group. Транспортировка и хранение •...
Seite 122: Утилизация
последующей переработки). Во многих странах фирма Hilti уже организовала прием старых (электро) инструментов (изделий) для утилизации. Дополнительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у консультантов по продажам фирмы Hilti. ▶ Не выбрасывайте электрические инструменты, электронные устройства/приборы и аккуму- ляторы вместе с обычным мусором! Русский...
Seite 123: Гарантия Производителя
доступна таблица опасных веществ: qr.hilti.com/r1021413 (TE70-AVR), qr.hilti.com/r1021424 (TE70-ATC/AVR) и qr.hilti.com/r1021505 (TE80-ATC/AVR). Ссылку в виде QR-кода на таблицу опасных веществ согласно директиве RoHS см. в конце настоящего документа. Гарантия производителя ▶ С вопросами относительно гарантийных условий обращайтесь в ближайшее представительство Hilti.
Seite 124: Vysvětlení Značek
Údaje k dokumentaci O této dokumentaci • Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení. • Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku. • Návod k obsluze mějte uložený vždy u výrobku a dalším osobám předávejte výrobek jen s tímto návodem. Vysvětlení...
Seite 125: Informace O Výrobku
Prohlašujeme na výhradní zodpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnost Všeobecné bezpečnostní pokyny pro elektrické nářadí...
Seite 126 Elektrická bezpečnost ▶ Síťová zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka nesmí být žádným způsobem upravována. U elektrického nářadí s ochranným uzemněním nepoužívejte žádné adaptéry. Neupravované zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem. ▶ Nedotýkejte se uzemněných povrchů, např. trubek, topení, sporáků a chladniček. Při tělesném kontaktu s uzemněním hrozí...
Seite 127: Bezpečnostní Pokyny Pro Vrtačky
▶ Rukojeti a plochy rukojetí udržujte suché, čisté a beze stop oleje a tuku. Kluzké rukojeti a plochy rukojetí nedovolují bezpečné ovládání a kontrolu elektrického nářadí v nepředvídaných situacích. Servis ▶ Elektrické nářadí svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální...
Seite 128 Elektrická bezpečnost ▶ Před zahájením práce zkontrolujte pracovní oblast, zda se v ní nenacházejí skryté elektrické rozvody, plynové a vodovodní trubky. Pokud byste omylem poškodili elektrické vedení, vnější kovové části nářadí mohou způsobit úraz elektrickým proudem. Pečlivé zacházení s elektrickým nářadím a jeho používání ▶...
Seite 129 Nechte kombinované kladivo opravit v servisu Hilti. Obsah dodávky Kombinované kladivo, postranní rukojeť, návod k obsluze. Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group | USA: www.hilti.com. Technické údaje Jmenovité napětí, jmenovitý proud, frekvenci a/nebo jmenovitý příkon najdete na typovém štítku určeném pro vaši zemi.
Seite 130 ▶ Namontujte postranní rukojeť. Nasazení/vyjmutí nástroje Použití nevhodného tuku může způsobit škody na nářadí. Používejte pouze originální tuk Hilti. Před každým použitím zkontrolujte nástroj, zda není poškozený nebo nerovnoměrně opotřebený, a v případě potřeby ho vyměňte.
Seite 131: Nastavení Výkonu
Nastavení výkonu TE 70-ATC/AVR TE 80-ATC/AVR Nastavení výkonu je možné pouze při zapnutém nářadí. Pro nastavení polovičního výkonu stiskněte tlačítko „poloviční výkon“. Snížený výkon je signalizován rozsvícením indikace výkonu. Opětovným stisknutím tlačítka „poloviční výkon“ se nářadí znovu přepne na maximální výkon a indikace výkonu zhasne.
Seite 132: Přeprava A Skladování
Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete v Hilti Store nebo na: www.hilti.group.
Seite 133: Záruka Výrobce
Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. ▶ Nevyhazujte elektrické nářadí, elektronická zařízení a akumulátory do smíšeného odpadu! RoHS (směrnice o omezení...
Seite 134: Vysvetlenie Značiek
Údaje k dokumentácii O tejto dokumentácii • Pred uvedením do prevádzky si prečítajte túto dokumentáciu. Je to predpoklad na bezpečnú prácu a bezproblémovú manipuláciu. • Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte. • Tento návod na obsluhu uchovávajte vždy s výrobkom a ďalším osobám odovzdávajte výrobok iba s týmto návodom.
Seite 135: Informácie O Výrobku
Na vlastnú zodpovednosť vyhlasujeme, že tu opísaný výrobok sa zhoduje s nasledujúcimi smernicami a normami. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technické dokumentácie sú uložené tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnosť Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné...
Seite 136 ▶ Pri používaní elektrického náradia dbajte na bezpečnú vzdialenosť detí a iných osôb. Pri odpútaní pozornosti od práce môžete stratiť kontrolu nad náradím. Elektrická bezpečnosť ▶ Pripájacia zástrčka elektrického náradia musí byť vhodná do danej zásuvky. Zástrčka sa nesmie žiadnym spôsobom meniť či upravovať. Spolu s uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové...
Seite 137 náradia opraviť. Mnohé úrazy sú zapríčinené nesprávne a nedostatočne udržiavaným elektrickým náradím. ▶ Rezacie nástroje udržujte ostré a čisté. Starostlivo ošetrované rezacie nástroje s ostrými reznými hranami sa zasekávajú menej a ľahšie sa vedú. ▶ Elektrické náradie, príslušenstvo, vkladacie nástroje atď. používajte v súlade s týmito pokynmi. Zohľadnite pri tom pracovné...
Seite 138 ▶ Zabezpečte dobré vetranie pracoviska a prípadne používajte ochrannú masku vhodnú pre príslušný prach. Dotýkanie sa alebo vdychovanie takéhoto prachu môže vyvolávať alergické reakcie a/alebo ochorenia dýchacích ciest používateľa alebo osôb nachádzajúcich sa v blízkosti. Určitý prach, napr. prach z dubového alebo bukového dreva, sa považuje za rakovinotvorný, predovšetkým v spojení s prísadami na úpravu dreva (chromát, prostriedky na ochranu dreva).
Seite 139: Technické Údaje
Hilti. Rozsah dodávky Kombinované kladivo, bočná rukoväť, návod na používanie. Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group | USA: www.hilti.com Technické údaje Menovité napätie, menovitý prúd, frekvenciu a/alebo menovitý príkon nájdete na typovom štítku špecifickom pre danú...
Seite 140 Vŕtanie bez príklepu Vŕtanie bez príklepu je možné s nástrojmi so špeciálnym zásuvným koncom. Tieto vkladacie nástroje nájdete v sortimente nástrojov Hilti. Pomocou rýchloupínania možno napríklad upnúť vrtáky do dreva alebo vrtáky do ocele s valcovou stopkou a vŕtať bez príklepu.
Seite 141 Nastavenie výkonu TE 70-ATC/AVR TE 80-ATC/AVR Nastavenie výkonu pri sekaní je možné, len ak je náradie v zapnutom stave. Keď chcete nastaviť polovičný výkon, stlačte tlačidlo "polovičný výkon". Znížený výkon bude signalizovaný rozsvietením indikátora výkonu. Opätovným stlačením tlačidla "polovičný výkon" sa náradie opäť...
Seite 142: Poruchy A Ich Odstraňovanie
Aby bola zaistená bezpečná prevádzka, používajte len originálne náhradné súčiastky a spotrebné materiály. Nami schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group. Doprava a skladovanie •...
Seite 143: Záruka Výrobcu
Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. ▶ Elektrické prístroje, elektronické zariadenia a akumulátory nedávajte do domáceho odpadu! RoHS (smernica o obmedzení...
Seite 144: Objašnjenje Znakova
Podaci o dokumentaciji Uz ovu dokumentaciju • Prije početka rada pročitajte ovu dokumentaciju. To je preduvjet za siguran rad i neometano rukovanje. • Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. • Ove upute za uporabu uvijek čuvajte u blizini proizvoda i proslijedite ga drugim osobama samo zajedno s uputama za uporabu.
Seite 145: Informacije O Proizvodu
Pod vlastitom odgovornošću izjavljujemo da je ovdje opisani proizvod sukladan s važećim smjernicama i normama. Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opće sigurnosne napomene za električne alate UPOZORENJE Pročitajte sve sigurnosne napomene, naputke, slike i tehničke podatke kojima je...
Seite 146 Električna sigurnost ▶ Priključni utikač električnog alata mora odgovarati utičnici. Na utikaču se ni u kojem slučaju ne smiju izvoditi izmjene. Ne koristite adapterske utikače zajedno sa zaštitno uzemljenim električnim alatima. Nepromijenjeni utikači i odgovarajuće utičnice smanjuju opasnost od električnog udara. ▶...
Seite 147: Sigurnosne Napomene Za Bušilice
▶ Ručke i rukohvate držite suhim, čistim i bez ostataka ulja i masti. Skliske ručke i rukohvati ne omogućuju sigurno rukovanje i kontrolu električnog alata u nepredviđenim situacijama. Servisiranje ▶ Popravak električnih alata prepustite samo kvalificiranom stručnom osoblju i samo s originalnim rezervnim dijelovima.
Seite 148 Pažljivo rukovanje i uporaba električnih alata ▶ Ako električni alat blokira, odmah ga isključite. Uređaj se može bočno izmaknuti. ▶ Prije nego odložite električni alat, pričekajte dok se u potpunosti ne zaustavi. Opis Pregled proizvoda Kapa za zaštitu od prašine Stezna glava Deblokada alata Sklopka za izbor funkcija...
Seite 149: Tehnički Podaci
Hilti servis. Sadržaj isporuke Kombinirana udarna bušilica, bočni rukohvat, upute za uporabu. Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašoj Hilti Store ili na: www.hilti.group | SAD: www.hilti.com Tehnički podaci Dimenzionirani napon, dimenzioniranu struju, frekvenciju i/ili dimenzioniranu potrošnju pronaći ćete na označnoj pločici koja je specifična za zemlju.
Seite 150 Ukupne vrijednosti vibracija TE 70AVR TE 70-ATC/AVR TE 80-ATC/AVR Udarno bušenje u beton (a 10 m/s² 10 m/s² 7,5 m/s² h, HD Rad dlijetom (a 9 m/s² 9 m/s² 7 m/s² h,Cheq Nesigurnost (K) 1,5 m/s² 1,5 m/s² 1,5 m/s²...
Seite 151: Čišćenje I Održavanje
Redovito provjeravajte je li na svim vidljivim dijelovima došlo do oštećenja i funkcioniraju li besprijekorno svi upravljački elementi. • U slučaju oštećenja i/ili smetnji u radu ne radite s proizvodom. Odmah ga odnesite na popravak u Hilti servis. • Nakon čišćenja i održavanja postavite sve zaštitne uređaje i provjerite funkcioniraju li.
Seite 152: Transport I Skladištenje
• Nakon dužeg transporta ili skladištenja prije upotrebe provjerite je li električni uređaj oštećen. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Traženje kvara Smetnja Mogući uzrok...
Seite 153: Zbrinjavanje Otpada
Zbrinjavanje otpada Hilti Uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod vašeg prodajnog savjetnika.
Seite 154: Upozoravajuće Napomene
Podaci o dokumentaciji O ovoj dokumentaciji • Pročitajte ovu dokumentaciju pre početka rada. To predstavlja preduslov za bezbedan rad i nesmetano rukovanje. • Obratite pažnju na bezbednosne i upozoravajuće napomene koje se nalaze u ovoj dokumentaciji i na proizvodu. • Uputstvo za rukovanje uvek čuvajte na proizvodu i samo ga sa ovim uputstvom prosleđujte dalje drugim osobama.
Seite 155: Izjava O Usklađenosti
Pod vlastitom odgovornošću izjavljujemo da je ovde opisani proizvod u skladu sa važećim smernicama i normama. Primerak izjave o usklađenosti nalazi se na kraju ove dokumentacije. Tehnička dokumentacija se čuva ovde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opšte sigurnosne napomene za električne alate UPOZORENJE Pročitajte pažljivo sigurnosne napomene, uputstva, pregledajte slike i pročitajte...
Seite 156 Električna sigurnost ▶ Priključni utikač električnog alata treba da odgovara utičnici. Na utikaču se ni u kom slučaju ne smeju izvoditi izmene. Ne koristite adapterske utikače zajedno sa zaštitno uzemljenim električnim alatima. Nepromenjeni utikači i odgovarajuće utičnice smanjuju opasnost od električnog udara. ▶...
Seite 157 ▶ Rukohvati i površine za hvatanje moraju biti suve, čiste, bez ostataka ulja i masti. Klizavi rukohvati i površine za hvatanje onemogućavaju sigurno rukovanje i kontrolu električnog alata u nepredvidivim situacijama. Servisiranje ▶ Popravku električnog alata prepustite samo kvalifikovanom stručnom osoblju i samo sa originalnim rezervnim delovima.
Seite 158 Električna sigurnost ▶ Pre početka rada proverite da li u radnom prostoru postoje prekriveni električni kablovi ili cevi za gas ili vodu. Spoljašnji metalni delovi uređaja mogu da izazovu strujni udar ako slučajno oštete neki strujni kabl. Brižljivo rukovanje i upotreba električnih alata ▶...
Seite 159 Hilti. Sadržaj isporuke Kombinovana udarna bušilica, bočna drška, uputstvo za upotrebu. Ostale, za proizvod odobrene proizvode sistema pronađite u Vašoj Hilti Store ili na: www.hilti.group | SAD: www.hilti.com Tehnički podaci Nominalni napon i frekvenciju kao i/ili nominalni prihvat odn. nominalnu struju možete pogledati na vašoj identifikacionoj pločici specifičnoj za zemlju.
Seite 160 ▶ Postavite alat /izvucite alat. Bušenje bez udara Bušenje bez udaranja moguće je sa alatima sa posebnim utičnim nastavcima. Iz Hilti programa alata su takvi alati raspoloživi. Sa brzosteznim prihvatnikom možete umetnuti na primer svrdlo za drvo ili svrdlo za čelik sa drškom cilindra i bušiti bez udaranja.
Seite 161: Nega I Održavanje
Podešavanje snage TE 70-ATC/AVR TE 80-ATC/AVR Podešavanje snage moguće je samo kada je alat uključen. Za podešavanje polovine snage, pritisnite taster "polovina snage". Smanjenu snagu signalizira svetljenje indikatora snage. Ponovnim pritiskom na taster "rad sa polovinom snage" uređaj se opet preklapa na punu snagu, a indikator snage se gasi.
Seite 162 Posle radova na nezi i održavanju, priključite svu zaštitnu opremu i proverite da li funkcioniše. Za siguran režim rada upotrebljavajte samo originalne rezervne delove i potrošne materijale. Rezervne delove, potrošni materijal i pribor koji smo odobrili za vaš proizvod naći ćete u okviru Hilti Store ili na: www.hilti.group.
Seite 163 Zbrinjavanje otpada Hilti uređaji su sa velikim udelom proizvedeni od reciklažnih materijala. Preduslov za ponovnu upotrebu je stručna podela materijala. U mnogim zemljama Hilti predaje Vaš stari uređaj na reciklažu. Pitajte Hilti servis za klijente ili Vašeg konsultanta za prodaju.
Seite 164: Simboli Na Izdelku
Informacije o dokumentaciji O tej dokumentaciji • Pred začetkom uporabe preberite to dokumentacijo. To je pogoj za varno delo in nemoteno uporabo. • Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku. • Navodila za uporabo vedno hranite ob izdelku in vedno priložite ta navodila, če izdelek posredujete drugim osebam.
Seite 165: Informacije O Izdelku
Z izključno odgovornostjo izjavljamo, da tukaj opisan izdelek ustreza naslednjim direktivam in standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Varnost Splošna varnostna opozorila za električna orodja OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu...
Seite 166 Električna varnost ▶ Priključni vtič električnega orodja mora ustrezati vtičnici. Vtiča pod nobenim pogojem ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z zaščitenim ozemljenim električnim orodjem ni dovoljena. Nespremenjen vtič in ustrezna vtičnica zmanjšujeta nevarnost električnega udara. ▶ Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki.
Seite 167 ▶ Električno orodje, pribor, nastavke itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opravljati. Uporaba električnega orodja v druge, nepredvidene namene, lahko privede do nevarnih situacij. ▶ Ročaji in njihove površine morajo biti suhi, čisti ter brez olja in maščobe. Če so ročaji in njihove površine spolzki, z orodjem ni mogoče varno rokovati in ga v primeru nepredvidljivih situacij obdržati pod nadzorom.
Seite 168 ▶ Med delom si privoščite odmor in razgibalne vaje za boljšo prekrvavitev prstov. Pri daljšem delu lahko vibracije povzročijo motnje prekrvavitve in živčnega sistema na prstih, rokah in zapestjih. Električna varnost ▶ Preden začnete z delom, preverite, ali so v delovnem območju skriti električni vodi, plinske in vodovodne cevi.
Seite 169: Tehnični Podatki
Hilti. Obseg dobave Kombinirano rušilno kladivo, stranski ročaj, navodila za uporabo. Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti Store ali na spletni strani: www.hilti.group | ZDA: www.hilti.com Tehnični podatki Nazivno napetost, nazivni tok, frekvenco in/ali nazivno porabo moči najdete na tipski ploščici, ki je prilagojena posamezni državi.
Seite 170 ▶ Montirajte stranski ročaj. Vstavljanje/odstranjevanje nastavkov Uporaba neustrezne masti lahko poškoduje orodje. Uporabljajte le originalno mast Hilti. Nastavek pred vsako uporabo preverite glede morebitnih poškodb in neenakomerne obrabe ter ga po potrebi zamenjajte. ▶ Vstavite nastavek v orodje oz. odstranite nastavek iz orodja.
Seite 171: Nega In Vzdrževanje
Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno. • Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj takoj popravi servis Hilti. • Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno.
Seite 172: Transport In Skladiščenje
▶ Priklopite orodje na drugi vir napetost. električnega napajanja. ▶ Pritisnite tipko "polovična moč". TE 70-ATC/AVR TE 80-ATC/AVR Pritisnjena je tipka za polovično moč. Sveder se ne vrti. Stikalo za izbiro funkcij ni zasko- ▶ Stikalo za izbiro funkcije v čeno ali pa je v položaju "dletenje"...
Seite 173: Garancija Proizvajalca Naprave
Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Seite 174: Предупредителни Указания
Данни за документацията Към настоящата документация • Преди въвеждане в експлоатация прочетете настоящата документация. Това е предпоставка за безопасна работа и безаварийна употреба. • Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта. • Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други...
Seite 175: Символи Върху Продукта
директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Тук се съхранява Техническата документация: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безопасност Общи указания за безопасност при електроинструменти...
Seite 176 Използваното в указанията за безопасност понятие "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) или до захранвани от акумулатор електроинструменти (без захранващ кабел). Безопасност на работното място ▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът или недостатъчното осветление...
Seite 177 струмента и сте го използвали многократно. Нехайното действие може да доведе за части от секундата до тежки наранявания. Използване и обслужване на електроинструмента ▶ Не претоварвайте уреда. Използвайте електроинструмента само съобразно неговото пред- назначение. Ще работите по-добре и по-безопасно, ако използвате подходящия електроинстру- мент...
Seite 178 Допълнителни указания за безопасност при ударно-пробивна машина Безопасен начин на работа ▶ Използвайте продукта само в технически изправно състояние. ▶ Никога не извършвайте манипулации или промени по уреда. ▶ Използвайте доставените заедно с уреда допълнителни ръкохватки. Загубата на контрол може да доведе...
Seite 179: Употреба По Предназначение
Описание Преглед на продукта Прахозащитна капачка Патронник Освобождаване на инструмента Превключвател за избор на функции Блокировка на команден ключ & Команден ключ Ръкохватка Сервизен индикатор Индикация за половин мощност (само ATC § вариант) Бутон за половин мощност (само ATC ва- риант) Мрежов...
Seite 180: Технически Данни
шина в сервиз на Hilti за ремонт. Обем на доставката комбинирана ударно-пробивна машина, странична ръкохватка, Ръководство за експлоатация. Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Hilti Store или на: www.hilti.group | САЩ: www.hilti.com Технически данни Моля, потърсете на специфичната за Вашата страна типова табелка номиналното напрежение, номиналния...
Seite 181 Безударно пробиване Безударното пробиване е възможно с инструменти със специална опашка за захващане. В набора от инструменти на Hilti има на разположение такива инструменти. С бързозатягащия патронник например могат да се захващат свредла за дърво или стоманени свредла с цилиндрична опашка и да се използват за безударно пробиване.
Seite 182: Обслужване И Поддръжка
Настройка на мощност TE 70-ATC/AVR TE 80-ATC/AVR Настройката на мощността е възможна само при включен уред в работно състояние. За да настройте на половин мощност, натиснете бутона "половин мощност". Намалената мощност се сигнализира със светване на индикатора за мощност. Чрез повторно натискане на бутона...
Seite 183: Локализиране На Повреди
След продължително транспортиране или съхранение преди употреба проверявайте електроуреда за повреди. Помощ при наличие на смущения При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервиз на Hilti. Локализиране на повреди Смущение Възможна причина...
Seite 184: Третиране На Отпадъци
(TE70-ATC/AVR) и qr.hilti.com/r1021505 (TE80-ATC/AVR). Линк към RoHS таблица ще намерите в края на настоящата документация като QR код. Гаранция на производителя ▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места. Български 2063038 *2063038* Printed: 30.08.2019 | Doc-Nr: PUB / 5150761 / 000 / 04...
Seite 185: Română
Date privind documentaţia Referitor la această documentaţie • Înainte de punerea în funcţiune, citiţi complet această documentaţie. Aceasta este condiţia necesară pentru un lucru în siguranţă şi pentru o manevrare fără defecţiuni. • Aveţi în vedere indicaţiile de securitate şi de avertizare din această documentaţie şi de pe produs. •...
Seite 186: Informaţii Despre Produs
O imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Securitate Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice ATENŢIONARE Consultaţi toate instrucţiunile de protecţie a muncii, instrucţiunile de lucru, imaginile...
Seite 187 Securitatea electrică ▶ Fişa de racord a sculei electrice trebuie să se potrivească cu priza de alimentare. Orice gen de modificare a fişei este interzis. Nu folosiţi niciun tip de fişe adaptoare împreună cu scule electrice cu pământare de protecţie. Fişele nemodificate şi prizele adecvate diminuează riscul de electrocutare. ▶...
Seite 188 care prezintă deteriorări de natură să influenţeze negativ funcţionarea sculei electrice. Dispuneţi repararea pieselor deteriorate înainte de punerea în exploatare a aparatului. Multe accidente se produc din cauza întreţinerii defectuoase a sculelor electrice. ▶ Păstraţi accesoriile aşchietoare bine ascuţite şi curate. Accesoriile aşchietoare întreţinute atent, cu muchii aşchietoare bine ascuţite se blochează...
Seite 189 ▶ Utilizaţi o apărătoare pentru ochi. Materialul sub formă de aşchii poate produce vătămări ale corpului şi ochilor. ▶ Înainte de începerea lucrului stabiliţi clasa de periculozitate a materialului pulverulent care se formează în timpul lucrărilor. Utilizaţi un aspirator de praf industrial cu clasificare a clasei de protecţie avizată oficial, care corespunde dispoziţiilor locale cu privire la protecţia împotriva prafului.
Seite 190: Date Tehnice
Hilti. Setul de livrare Maşină de perforat multifuncţională, mâner lateral, manual de utilizare. Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiţi la centrul dumneavoastră Hilti Store sau la: www.hilti.group | SUA: www.hilti.com Date tehnice Tensiunea nominală, curentul nominal, frecvenţa şi/ sau puterea nominală consumată sunt prezentate pe plăcuţa de identificare specifică...
Seite 191: Modul De Utilizare
TE 70AVR TE 70-ATC/AVR TE 80-ATC/AVR Ø burghiu pentru lemn 10 mm … 32 mm 10 mm … 32 mm 10 mm … 32 mm Ø burghiu pentru metal 0 mm … 20 mm 0 mm … 20 mm 0 mm … 20 mm Datele privind zgomotul şi valorile vibraţiilor conform EN 60745...
Seite 192 Găurirea fără percuţie este posibilă cu accesorii de lucru având coadă de fixare specială. Asemenea accesorii de lucru sunt disponibile în gama de accesorii Hilti. Cu mandrina cu strângere rapidă, se pot fixa, de exemplu, burghie pentru lemn sau burghie pentru oţel cu tijă...
Seite 193: Îngrijirea Şi Întreţinerea
Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Identificarea defecţiunilor Avarie Cauza posibilă...
Seite 194: Dezafectarea Şi Evacuarea Ca Deşeuri
Maşinile Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia maşinile dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări.
Seite 195 Printed: 30.08.2019 | Doc-Nr: PUB / 5150761 / 000 / 04...
Seite 196 Printed: 30.08.2019 | Doc-Nr: PUB / 5150761 / 000 / 04...
Seite 197 Printed: 30.08.2019 | Doc-Nr: PUB / 5150761 / 000 / 04...
Seite 198 Printed: 30.08.2019 | Doc-Nr: PUB / 5150761 / 000 / 04...
Seite 199 Printed: 30.08.2019 | Doc-Nr: PUB / 5150761 / 000 / 04...
Seite 200 *2063038* 2063038 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20190808 Printed: 30.08.2019 | Doc-Nr: PUB / 5150761 / 000 / 04...

Diese Anleitung auch für:

Te 70-avr Te 70-atc/avr

Hilti TE 80-ATC/AVR Original Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Hilti TE 80-ATC/AVR

Inhaltszusammenfassung für Hilti TE 80-ATC/AVR

Diese Anleitung auch für:

Inhaltsverzeichnis
