Seite 7: Angaben Zur Dokumentation
1 Angaben zur Dokumentation 1.1 Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
Seite 8: Produktinformationen
Umdrehungen pro Minute 1.4 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß...
Seite 9: Sicherheitshinweise Für Hämmer
Sicherheit von Personen ▶ Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
Seite 10: Zusätzliche Sicherheitshinweise Meisselhammer
2.3 Zusätzliche Sicherheitshinweise Meisselhammer Sicherheit von Personen ▶ Benutzen Sie das Produkt nur in technisch einwandfreiem Zustand. ▶ Nehmen Sie niemals Manipulationen oder Veränderungen am Gerät vor. ▶ Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
Seite 11: Technische Daten
Tritt ein Stillstand oder eine Drehzahlreduzierung durch Überlastung auf, müssen Sie das Gerät entlasten und ca. 30 Sekunden mit Leerlaufdrehzahl betreiben. 3.7 Lieferumfang Bohrhammer, Seitenhandgriff, Tiefenanschlag, Bedienungsanleitung. Hinweis Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter: www.hilti.com 4 Technische Daten 4.1 Kombihammer Hinweis Bemessungsspannung, Bemessungsstrom, Frequenz und/oder Bemessungsaufnahme entnehmen Sie bitte ihrem länderspezifischen Typenschild.
Seite 12: Bedienung
ist. Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzli- che Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schall und/oder Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Orga- nisation der Arbeitsabläufe.
Seite 13 Originalfett von Hilti. 1. Fetten Sie das Einsteckende des Einsatzwerkzeuges leicht ein. ◁ Verwenden Sie nur Originalfett von Hilti. Ein falsches Fett kann Schäden am Gerät verursachen. 2. Stecken Sie das Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme und lassen Sie es einrasten.
Seite 14: Pflege Und Instandhaltung
Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen. Hinweis Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von uns freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Center oder unter: www.hilti.com 7 Transport und Lagerung •...
Seite 15: Hilfe Bei Störungen
8 Hilfe bei Störungen Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service. Störung Mögliche Ursache Lösung Gerät läuft nicht an. Netzstromversorgung unterbro- ▶ Stecken Sie ein anderes Elek- chen trogerät ein und prüfen Sie die...
Seite 16: Entsorgung
9 Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. ▶ Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! 10 Herstellergewährleistung...
Seite 17: About This Documentation
1 Information about the documentation 1.1 About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Seite 18: Product Information
Revolutions per minute 1.4 Product information Hilti products are designed for professional use and may be operated, serviced and maintained only by trained, authorized personnel. This personnel must be informed of any particular hazards that may be encountered. The product and its ancillary equipment can present hazards if used incorrectly by untrained personnel or if used not in accordance with the intended use.
Seite 19 ▶ Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries. ▶ Prevent unintentional starting. Ensure the switch is in the off‐position before connecting to power source, picking up or carrying the tool.
Seite 20: Intended Use
▶ Before starting work, check the hazard class of the dust that will be produced when working. Use an industrial vacuum cleaner with an officially approved protection class in compliance with the locally applicable dust protection regulations. Dust from materials such as lead-based paint, certain types of wood and concrete/masonry/stone containing quartz, minerals or metal can be harmful to health.
Seite 21: Items Supplied
30 seconds. 3.7 Items supplied Rotary hammer, side handle, depth gauge, operating instructions. Note You can find other system products approved for your product at your local Hilti Center or online at: www.hilti.com 4 Technical data 4.1 Combihammer...
Seite 22 4. Rotate the chuck until it engages in position. 5.1.5 Fitting the accessory tool Note The use of unsuitable grease can cause damage to the tool. Use only genuine Hilti grease. English Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...
Seite 23 1. Apply a little grease to the connection end of the accessory tool. ◁ Use only genuine Hilti grease. Using the wrong grease can result in damage to the tool. 2. Push the accessory tool into the chuck as far as it will go (until it engages).
Seite 24: Care And Maintenance
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Center or online at: www.hilti.com 7 Transport and storage •...
Seite 25: Manufacturer's Warranty
Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Seite 26: Explication Des Symboles
1 Indications relatives à la documentation 1.1 À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité...
Seite 27: Informations Produit
Tours par minute 1.4 Informations produit Les produits Hilti sont conçus pour les utilisateurs professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel agréé et formé à cet effet. Ce personnel doit être au courant des dangers inhérents à...
Seite 28 ▶ Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur de protection réduit le risque d'une décharge électrique. Sécurité des personnes ▶...
Seite 29: Utilisation Conforme À L'usage Prévu
▶ Tenir l’appareil par les surfaces isolées des poignées lors des travaux pendant lesquels l'accessoire risque de toucher des câbles électriques cachés ou son propre câble d'alimentation réseau. Le contact avec un câble sous tension risque de mettre les parties métalliques de l’appareil sous tension et de provoquer une décharge électrique.
Seite 30: Caractéristiques Techniques
à vide pendant 30 secondes environ. 3.7 Éléments livrés Perforateur-burineur, poignée latérale, butée de profondeur, mode d'emploi. Remarque D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du S.A.V. Hilti ou en ligne sous : www.hilti.com 4 Caractéristiques techniques 4.1 Perforateur-burineur Remarque Les données de tension nominale, courant nominal, fréquence et / ou consommation nominale figurent...
Seite 31 comparaison entre outils électroportatifs. Elles servent également à une évaluation préalable de l'exposition aux bruits et aux vibrations. Les indications fournies correspondent aux principales applications de l'outil électroportatif. Ces données peuvent néanmoins différer si l'outil électroportatif est utilisé pour d'autres applications, avec des outils à...
Seite 32 Hilti d'origine. 1. Graisser légèrement l'emmanchement de l'outil amovible. ◁ Utiliser exclusivement de la graisse Hilti d'origine. Une graisse inadéquate peut provoquer des dommages sur l'appareil. 2. Emmancher l’outil amovible à fond dans le porte-outil jusqu'à ce qu'il s'encliquette.
Seite 33: Nettoyage Et Entretien
Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels. • En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser l'appareil électrique. Le faire immédiatement réparer par le S.A.V. Hilti. Français Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...
Seite 34: Transport Et Entreposage
Remarque Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti ou sous : www.hilti.com 7 Transport et entreposage •...
Seite 35: Garantie Constructeur
▶ Ne pas jeter les appareils électriques dans les ordures ménagères ! 10 Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Français Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...
Seite 36: In Riferimento Alla Presente Documentazione
1 Dati per la documentazione 1.1 In riferimento alla presente documentazione • Leggere attentamente la presente documentazione prima di mettere in funzione l'attrezzo. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi. • Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documenta- zione e sul prodotto.
Seite 37: Informazioni Sul Prodotto
Rotazioni al minuto 1.4 Informazioni sul prodotto I prodotti Hilti sono destinati all'operatore professionista e l'uso, la manutenzione e la cura devono essere eseguiti esclusivamente da personale autorizzato ed addestrato. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi. Il prodotto ed i suoi accessori possono essere fonte di pericolo se utilizzati da personale non opportunamente istruito in modo non idoneo o non conforme.
Seite 38: Indicazioni Di Sicurezza Per Martelli
▶ Se non è possibile evitare l'uso dell'attrezzo elettrico in un ambiente umido, utilizzare un circuito di sicurezza per correnti di guasto. L'utilizzo di un circuito di sicurezza per correnti di guasto evita il rischio di scosse elettriche. Sicurezza delle persone ▶...
Seite 39: Utilizzo Conforme
stesso. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dello strumento e causare così una scossa elettrica. 2.3 Indicazioni di sicurezza aggiuntive martello scalpellatore Sicurezza delle persone ▶ Utilizzare questo prodotto solo se in perfette condizioni tecniche di funzionamento. ▶...
Seite 40: Dati Tecnici
3.7 Dotazione Martello perforatore, impugnatura laterale, astina di profondità, manuale d'istruzioni. Nota Altri prodotti di sistema, omologati per il vostro utensile, sono reperibili presso il vostro centro assistenza Hilti oppure online all'indirizzo: www.hilti.com 4 Dati tecnici 4.1 Martello combinato Nota Tensione nominale, corrente nominale, frequenza e/o assorbimento di potenza nominale vanno desunti dalla targhetta specifica del proprio Paese.
Seite 41: Preparazione Al Lavoro
considerevolmente il valore delle esposizioni per l'intera durata di utilizzo. Per una valutazione precisa delle esposizioni, occorre anche tenere conto degli intervalli di tempo in cui l'attrezzo è spento oppure è acceso ma non è in uso. Ciò potrebbe ridurre considerevolmente il valore delle esposizioni per l'intera durata di utilizzo.
Seite 42 4. Ruotare il porta-utensile finché non scatta in sede. 5.1.5 Inserimento dell'utensile Nota L'uso di un grasso non adatto può danneggiare l'attrezzo. Utilizzare solamente grasso originale Hilti. 1. Ingrassare leggermente il codolo dell'utensile. ◁ Utilizzare solamente grasso originale Hilti. Un grasso non corretto può danneggiare l'attrezzo.
Seite 43: Cura E Manutenzione
Per un funzionamento sicuro, utilizzare solo parti di ricambio e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori approvati da Hilti per il Suo prodotto sono disponibili presso il Centro Riparazioni Hilti di fiducia o all'indirizzo internet www.hilti.com Italiano Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...
Seite 44: Trasporto E Magazzinaggio
8 Supporto in caso di anomalie In caso di anomalie non indicate nella presente tabella o che non è possibile risolvere per proprio conto, si prega di rivolgersi al nostro Centro Riparazioni Hilti. Anomalia Possibile causa Soluzione L'attrezzo non parte.
Seite 45: Smaltimento
Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti.
Seite 46: Acerca De Esta Documentación
1 Información sobre la documentación 1.1 Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
Seite 47: Información Del Producto
Revoluciones por minuto 1.4 Información del producto Los productos Hilti han sido diseñados para usuarios profesionales y solo deben ser manejados, conservados y reparados por personal autorizado y debidamente formado. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados.
Seite 48 ▶ Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga eléctrica. ▶ Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto.
Seite 49 2.2 Indicaciones de seguridad para martillos ▶ Utilice protección para los oídos. El ruido constante puede reducir la capacidad auditiva. ▶ Utilice las empuñaduras adicionales que se suministran con la herramienta. La pérdida del control puede causar lesiones. ▶ Sujete la herramienta por las empuñaduras aisladas cuando realice trabajos en los que el útil puede entrar en contacto con cables eléctricos ocultos o con el propio cable de la herramienta.
Seite 50: Datos Técnicos
30 s en velocidad de giro en vacío. 3.7 Suministro Martillo perforador, empuñadura lateral, tope de profundidad, manual de instrucciones. Indicación Encontrará otros productos del sistema autorizados para su producto en su Centro Hilti o en internet, en www.hilti.com 4 Datos técnicos 4.1 Martillo combinado Indicación...
Seite 51: Preparación Del Trabajo
TE 30-ATC/AVR Peso según el procedimiento EPTA 01 4,0 kg Ø de broca para martillo perforador 6 mm … 28 mm Ø de broca para madera 3 mm … 25 mm Ø de broca para metal 3 mm … 13 mm 4.2 Información sobre la emisión de ruidos y valores de vibración;...
Seite 52 Hilti. 1. Engrase ligeramente el extremo de inserción del útil. ◁ Utilice únicamente grasa original de Hilti. Una grasa inadecuada puede provocar daños en la herramienta. 2. Encaje el útil de inserción en el portaútiles introduciéndolo hasta el tope.
Seite 53: Procedimiento De Trabajo
5.2 Procedimiento de trabajo ADVERTENCIA Peligro por los cables dañados. Si se daña el cable de red o el alargador durante el trabajo, evitar tocar el cable. Extraer el enchufe de red de la toma de corriente. ▶ Compruebe con regularidad el cable de conexión de la herramienta y, en caso de que presentara daños, encargue su sustitución a un profesional experto en la materia.
Seite 54: Transporte Y Almacenamiento
• No utilice la herramienta eléctrica si presenta daños o fallos que afecten al funcionamiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen. • Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento.
Seite 55 Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Seite 56: Sobre Esta Documentação
1 Indicações sobre a documentação 1.1 Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. •...
Seite 57: Declaração De Conformidade
Rotações por minuto 1.4 Dados informativos sobre o produto Os produtos Hilti foram concebidos para uso profissional e só devem ser utilizados, mantidos e reparados por pessoal autorizado e devidamente credenciado. Este pessoal deverá estar informado, em particular, sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais...
Seite 58 Segurança física ▶ Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves.
Seite 59: Utilização Correcta
2.3 Normas de segurança adicionais para martelo demolidor Segurança física ▶ Utilize o produto somente se estiver em perfeitas condições técnicas. ▶ Nunca manipule ou altere a ferramenta. ▶ Utilize os punhos auxiliares fornecidos com a ferramenta. A perda de controlo da ferramenta pode causar ferimentos.
Seite 60: Características Técnicas
3.7 Incluído no fornecimento Martelo perfurador, punho auxiliar, limitador de profundidade, manual de instruções. Nota Poderá encontrar outros produtos de sistema aprovados para o seu produto no seu Centro de Assistência Hilti ou online, em: www.hilti.com 4 Características técnicas 4.1 Martelo combinado Nota Consulte a tensão nominal, corrente nominal, frequência e/ou potência nominal na sua placa de...
Seite 61 representam as aplicações principais da ferramenta eléctrica. No entanto, se a ferramenta eléctrica for utilizada para outras aplicações, com acessórios diferentes dos indicados ou devido a manutenção insuficiente, os dados podem diferir. Isso pode aumentar notoriamente as exposições durante todo o período de trabalho.
Seite 62 Hilti. 1. Lubrifique ligeiramente o encabadouro do acessório. ◁ Utilize apenas massa lubrificante original da Hilti. Uma massa lubrificante errada poderá originar danos na ferramenta. 2. Encaixe o acessório até ao encosto no mandril e deixe-o engatar.
Seite 63: Conservação E Manutenção
• Em caso de danos e/ou perturbações de funcionamento, não operar a ferramenta eléctrica. Mandar reparar de imediato pelo Centro de Assistência Técnica Hilti. • Após os trabalhos de conservação e manutenção, aplicar todos os dispositivos de protecção e verificar o respectivo funcionamento.
Seite 64: Transporte E Armazenamento
Após transporte ou armazenamento prolongado, antes da utilização, verificar a ferramenta eléctrica quanto a danos. 8 Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução A ferramenta não arranca.
Seite 65: Garantia Do Fabricante
As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
Seite 66: Over Deze Documentatie
1 Informatie over documentatie 1.1 Over deze documentatie • Lees voor ingebruikname deze documentatie door. Dit is vereist voor veilig werken en storingsvrij gebruik. • De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen. • De handleiding altijd bij het apparaat bewaren en het product alleen met deze handleiding aan andere personen doorgeven.
Seite 67: Productinformatie
Omwentelingen per minuut 1.4 Productinformatie Hilti producten zijn bestemd voor de professionele gebruiker en mogen alleen door geautoriseerd, vakkundig geschoold personeel bediend, onderhouden en gerepareerd worden. Dit personeel moet speciaal op de hoogte zijn gesteld van de mogelijke gevaren. Het product en zijn hulpmiddelen kunnen gevaar opleveren als ze door ongeschoolde personen op ondeskundige wijze of niet volgens de voorschriften worden gebruikt.
Seite 68 ▶ Als het gebruik van het elektrisch gereedschap in een vochtige omgeving absoluut noodzakelijk is, gebruik dan een lekstroomschakelaar. Het gebruik van een lekstroomschakelaar verkleint het risico op stroomschokken. Veiligheid van personen ▶ Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrisch gereedschap.
Seite 69: Productoverzicht 1 Gereedschapopname
Door het contact met een spanningvoerende leiding kunnen ook metalen delen van apparaten onder spanning komen te staan, hetgeen tot een elektrische schok kan leiden. 2.3 Aanvullende veiligheidsvoorschriften beitelhamer Veiligheid van personen ▶ Gebruik het product alleen in een technisch optimale staat. ▶...
Seite 70: Technische Gegevens
30 seconden met stationair toerental lopen. 3.7 Standaard leveringsomvang Boorhamer, zijhandgreep, diepte-aanslag, handleiding. Aanwijzing Andere voor uw product vrijgegeven systeemproducten vindt u in uw Hilti center of online onder: www.hilti.com 4 Technische gegevens 4.1 Combihamer...
Seite 71 schappen of als het onvoldoende wordt onderhouden, kunnen de gegevens afwijken. Hierdoor kunnen de blootstellingswaarden over de gehele gebruiksperiode duidelijk worden verhoogd. Voor een nauwkeurige in- schatting van de blootstellingswaarden moet ook rekening worden gehouden met de tijden waarin het appa- raat is uitgeschakeld of weliswaar draait maar niet wordt gebruikt.
Seite 72 1. Vet het insteekeinde van het inzetgereedschap licht in. ◁ Gebruik alleen origineel vet van Hilti. Verkeerd vet kan schade aan het apparaat veroorzaken. 2. Steek het inzetgereedschap tot de aanslag in de gereedschapopname en zorg ervoor dat dit vergrendelt.
Seite 73 ▶ Reparaties aan elektrische onderdelen mogen alleen door een elektrotechnicus worden uitgevoerd. • Regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werking controleren. Het elektrisch apparaat niet gebruiken bij beschadigingen en/of functiestoringen. Direct door Hilti Service • laten repareren. •...
Seite 74: Transport En Opslag
Na langer transport of opslag het elektrisch apparaat voor gebruik op beschadiging controleren. 8 Hulp bij storingen Bij storingen die niet in deze tabellen zijn aangegeven of die niet zelf kunnen worden verholpen, kunt u zich tot onze Hilti Service wenden. Storing Mogelijke oorzaak Remedie Apparaat werkt niet.
Seite 75: Recycling
9 Recycling Hilti apparaten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk. In een groot aantal landen neemt Hilti uw oude apparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadviseur.
Seite 76: Επεξήγηση Συμβόλων
1 Στοιχεία για την τεχνική τεκμηρίωση 1.1 Σχετικά με την παρούσα τεκμηρίωση • Πριν από την πρώτη θέση σε λειτουργία διαβάστε την παρούσα τεκμηρίωση. Αποτελεί προϋπόθεση για ασφαλή εργασία και απρόσκοπτο χειρισμό. • Προσέξτε τις υποδείξεις ασφαλείας και προειδοποίησης στην παρούσα τεκμηρίωση και στο προϊόν. •...
Seite 77: Πληροφορίες Προϊόντος
Στροφές ανά λεπτό 1.4 Πληροφορίες προϊόντος Τα προϊόντα της Hilti προορίζονται για τον επαγγελματία χρήστη και ο χειρισμός, η συντήρηση και η επισκευή τους επιτρέπεται μόνο από εξουσιοδοτημένο, ενημερωμένο προσωπικό. Το προσωπικό αυτό πρέπει να έχει ενημερωθεί ειδικά για τους κινδύνους που ενδέχεται να παρουσιαστούν. Από το προϊόν και τα βοηθητικά...
Seite 78 Ασφάλεια προσώπων ▶ Να είσαστε πάντα προσεκτικοί, να προσέχετε τί κάνετε και να εργάζεστε με το ηλεκτρικό εργαλείο με περίσκεψη. Μην χρησιμοποιείτε ηλεκτρικά εργαλεία, όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση...
Seite 79 ▶ Κρατάτε το εργαλείο από τις μονωμένες επιφάνειες συγκράτησης, όταν εκτελείτε εργασίες κατά τις οποίες το εξάρτημα που χρησιμοποιείτε ενδέχεται να έρθει σε επαφή με καλυμμένα ηλεκτρικά καλώδια ή με το δικό του καλώδιο τροφοδοσίας. Η επαφή με καλώδιο που βρίσκεται υπό τάση μπορεί να...
Seite 80 σετε το εργαλείο και να το αφήσετε να λειτουργήσει χωρίς φορτίο για περ. 30 δευτερόλεπτα. 3.7 Έκταση παράδοσης Κρουστικό δράπανο, πλαϊνή χειρολαβή, οδηγός βάθους, οδηγίες χρήσης. Υπόδειξη Περισσότερα, εγκεκριμένα για το προϊόν σας συστήματα θα βρείτε στο Hilti Center ή online στη διεύθυνση: www.hilti.com 4 Τεχνικά χαρακτηριστικά 4.1 Πιστολέτο...
Seite 81 TE 30-ATC/AVR Βάρος σύμφωνα με EPTAProcedure 01 4,0 kg Ø Τρυπάνι κρουστικής διάτρησης 6 mm … 28 mm Ø Τρυπάνι ξύλου 3 mm … 25 mm Ø Τρυπάνι μετάλλου 3 mm … 13 mm 4.2 Πληροφορίες θορύβου και τιμές κραδασμών υπολογισμένες κατά EN 60745 Οι...
Seite 82 μόνο γνήσιο γράσο της Hilti. 1. Γρασάρετε ελαφρά την απόληξη του εξαρτήματος. ◁ Χρησιμοποιείτε μόνο γνήσιο γράσο της Hilti. Από λάθος γράσο μπορεί να υποστεί ζημιές το εργαλείο. 2. Τοποθετήστε το εξάρτημα μέχρι να τερματίσει στο τσοκ και αφήστε το να κουμπώσει.
Seite 83 5.2 Εργασία ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από καλώδια που έχουν υποστεί ζημιά! Εάν κατά την εργασία υποστεί ζημιά το καλώδιο τροφοδοσίας ή η μπαλαντέζα, δεν επιτρέπεται να ακουμπήσετε το καλώδιο. Αποσυνδέστε το φις από την πρίζα. ▶ Ελέγχετε τακτικά το καλώδιο σύνδεσης του εργαλείου και, σε περίπτωση ζημιάς, αναθέστε την αντικατάστασή...
Seite 84: Μεταφορά Και Αποθήκευση
τη λειτουργία τους. Υπόδειξη Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από εμάς ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Center ή στη διεύθυνση: www.hilti.com 7 Μεταφορά και αποθήκευση •...
Seite 85: Εγγύηση Κατασκευαστή
Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.
Seite 86: Szimbólumok A Terméken
1 A dokumentáció adatai 1.1 A dokumentumról • Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele. • Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket. • Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.
Seite 87: Termékinformációk
Névleges üresjárati fordulatszám Fordulat percenként 1.4 Termékinformációk A Hilti termékeket kizárólag szakember általi használatra szánták és a készüléket csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket.
Seite 88 ▶ Használjon hibaáram-védőkapcsolót, ha az elektromos kéziszerszám nedves környezetben tör- ténő üzemeltetése nem kerülhető el. A hibaáram-védőkapcsoló használata csökkenti az elektromos áramütés kockázatát. Személyi biztonsági előírások ▶ Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ne használja az elektromos kéziszerszámot, ha fáradt, illetve ha kábítószer, alkohol vagy gyógyszer hatása alatt áll.
Seite 89: Lehetséges Hibás Használat
▶ A gépet a fogantyú szigetelt felületénél fogja meg, ha olyan munkát végez, amelynek során a betétszerszám rejtett elektromos vezetéket vagy a saját elektromos csatlakozókábelét találhatja el. Ha a gép elektromos feszültséget vezető vezetékhez ér, akkor a gép fémrészei feszültség alá kerülhetnek és ez elektromos áramütéshez vezethet.
Seite 90: Szállítási Terjedelem
Ha a gép túlterhelés következtében leáll vagy csökkenti a fordulatszámot, tehermentesítse a gépet, és kb. 30 másodpercig üzemeltesse üresjárati fordulatszámon. 3.7 Szállítási terjedelem Fúrókalapács, oldalmarkolat, mélységütköző, használati utasítás. Tudnivaló A termékéhez jóváhagyott további rendszertartozékokat a Hilti Központban vagy a www.hilti.com oldalon talál. 4 Műszaki adatok 4.1 Kombikalapács Tudnivaló...
Seite 91 teljes időtartama alatt. Hozzon kiegészítő intézkedéseket a kezelő védelme érdekében a hang és/vagy a rezgés hatásai ellen, mint például: az elektromos kéziszerszámok és betétszerszámok karbantartása, a gépkezelő kezének melegen tartása, a munkafolyamatok megszervezése. Zajkibocsátási értékek Hangteljesítmény (L 99 dB(A) Hangteljesítményszint bizonytalanság (K 3 dB(A) Kibocsátási hangnyomásszint (L 88 dB(A)
Seite 92 1. Enyhén zsírozza be a betétszerszám befogószárát. ◁ Csak eredeti Hilti gépzsírt használjon. Nem megfelelő zsír használata a gép károsodásához vezethet. 2. Helyezze be a betétszerszámot ütközésig a tokmányba és pattintsa be. 3. A szerszám meghúzásával ellenőrizze, hogy biztonságos-e a reteszelés.
Seite 93 Tudnivaló A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. Az általunk engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Központban és az alábbi címen: www.hilti.com 7 Szállítás és tárolás • Az elektromos gépet ne szállítsa behelyezett szerszámmal.
Seite 94 Hosszabb szállítást vagy raktározást követően ellenőrizze az elektromos gép sértetlenségét a használatba vétel előtt. 8 Segítség zavarok esetén A táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud elhárítani, kérjük, forduljon a Hilti Szervizhez. Üzemzavar Lehetséges ok Megoldás A gép nem indul.
Seite 95 9 Ártalmatlanítás Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. ▶ Az elektromos szerszámokat ne dobja a háztartási szemétbe! 10 Gyártói garancia...
Seite 96: Objaśnienie Symboli
1 Dane dotyczące dokumentacji 1.1 O niniejszej dokumentacji • Przed uruchomieniem urządzenia należy zapoznać się z niniejszą dokumentacją. Jest to warunek konieczny bezpiecznej pracy i bezawaryjnej obsługi. • Należy stosować się do uwag dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na wyrobie.
Seite 97: Informacje O Produkcie
Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpieczeństwo 2.1 Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać...
Seite 98 ▶ Jeśli użycie elektronarzędzia w wilgotnym środowisku jest nieuniknione, należy stosować wyłącz- nik różnicowo-prądowy. Stosowanie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem. Bezpieczeństwo osób ▶ Należy być czujnym, uważać na to, co się robi i do pracy przy użyciu elektronarzędzi przystępować z rozwagą.
Seite 99: Użytkowanie Zgodne Z Przeznaczeniem
2.3 Dodatkowe wskazówki dotyczące bezpiecznej eksploatacja młota dłutującego Bezpieczeństwo osób ▶ Używać wyłącznie produktu, który jest w dobrym stanie technicznym. ▶ Nie dokonywać żadnych modyfikacji ani zmian w urządzeniu. ▶ Korzystać z zawartych w dostawie dodatkowych uchwytów do urządzenia. Utrata kontroli nad urządzeniem może prowadzić...
Seite 100: Dane Techniczne
30 sekund. 3.7 Zakres dostawy Młotowiertarka, uchwyt boczny, ogranicznik głębokości, instrukcja obsługi. Wskazówka Więcej dopuszczonych do urządzenia produktów systemowych znajduje się w centrum Hilti lub online pod adresem: www.hilti.com 4 Dane techniczne 4.1 Młot kombi Wskazówka...
Seite 101: Przygotowanie Do Pracy
znacznego zwiększenia ekspozycji przez cały czas eksploatacji. Aby dokładnie określić ekspozycje, należy uwzględnić czas, w którym urządzenie jest wyłączone lub włączone, ale nieużywane. Może to prowadzić do znacznego zmniejszenia ekspozycji przez cały czas eksploatacji. W celu ochrony użytkownika przed działaniem hałasu oraz/lub drgań należy zastosować dodatkowe środki bezpieczeństwa, np.: konserwacja elektronarzędzi i narzędzi roboczych, rozgrzanie dłoni, właściwa organizacja pracy.
Seite 102 Hilti. 1. Lekko nasmarować końcówkę wtykową narzędzia roboczego. ◁ Należy stosować wyłącznie oryginalny smar firmy Hilti. Nieodpowiedni smar może prowadzić do uszkodzenia urządzenia. 2. Włożyć narzędzie robocze do oporu w uchwyt narzędziowy, aż się zablokuje.
Seite 103: Konserwacja I Utrzymanie Urządzenia
Regularnie kontrolować wszystkie widoczne elementy pod względem uszkodzeń a elementy obsługi pod względem prawidłowego działania. • Nie używać elektronarzędzia w przypadku uszkodzeń i/lub usterek w działaniu. Natychmiast zlecić naprawę serwisowi Hilti. • Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich działanie.
Seite 104: Transport I Przechowywanie
Wskazówka W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti oraz na: www.hilti.com 7 Transport i przechowywanie • Urządzenia elektrycznego nie transportować z zamontowanym narzędziem roboczym.
Seite 105: Gwarancja Producenta Na Urządzenia
9 Utylizacja Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytać należy w punkcie serwisowym Hilti lub doradcy handlowego.
Seite 106: Русский
1 Указания к документации 1.1 Об этом документе • Ознакомьтесь с этим документом перед началом работы. Это является залогом безопасной работы и бесперебойной эксплуатации. • Соблюдайте указания по технике безопасности и предупреждающие указания, приводимые в данном документе и на изделии. •...
Seite 107: Информация Об Изделии
директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия 2 Безопасность 2.1 Общие указания по технике безопасности для электроинструментов...
Seite 108 ▶ Если работы выполняются на открытом воздухе, применяйте только удлинительные кабели, которые разрешено использовать вне помещений. Применение удлинительного кабеля, пригод- ного для использования вне помещений, снижает риск поражения электрическим током. ▶ Если нельзя избежать работы с электроинструментом в условиях влажности, используйте автомат...
Seite 109 Сервис ▶ Доверяйте ремонт своего электроинструмента только квалифицированному персоналу, ис- пользующему только оригинальные запчасти. Этим обеспечивается поддержание электроин- струмента в безопасном и исправном состоянии. 2.2 Указания по технике безопасности при работе с перфораторами ▶ Надевайте защитные наушники. В результате воздействия шума возможна потеря слуха. ▶...
Seite 110 Перфоратор, боковая рукоятка, ограничитель глубины, руководство по эксплуатации Указание Другие системные принадлежности, допущенные для использования с вашим электроинстру- ментом, спрашивайте в сервисном центре Hilti или смотрите на сайте www.hilti.com Русский Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...
Seite 111: Подготовка К Работе
вдвое выше номинальной потребляемой мощности, которая указана на заводской табличке электро- инструмента. Рабочее напряжение трансформатора или генератора должно всегда находиться в диа- пазоне между +5 % и -15 % номинального напряжения электроинструмента. TE 30-ATC/AVR Масса согласно методу EPTA 01 4,0 кг...
Seite 112 инструмента. Используйте только оригинальную пластичную смазку фирмы Hilti. 1. Слегка смажьте хвостовик рабочего инструмента. ◁ Используйте только оригинальную пластичную смазку фирмы Hilti. Использование неподходя- щей пластичной смазки может стать причиной повреждений электроинструмента. 2. Вставьте рабочий инструмент до упора в зажимной патрон до фиксации.
Seite 113: Выполнение Работ
3. Потяните рабочий инструмент на себя после его установки, чтобы удостовериться, что он надежно зафиксирован в патроне. ◁ Электроинструмент готов к работе. 5.1.6 Извлечение рабочего инструмента ОСТОРОЖНО Опасность травмирования! Рабочий инструмент по ходу работы может (сильно) нагреваться. ▶ При замене рабочего инструмента надевайте защитные перчатки. ▶...
Seite 114: Помощь При Неисправностях
Указание Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного электроинструмента спрашивайте в ближайшем сервисном центре Hilti или смотрите на www.hilti.com. 7 Транспортировка и хранение •...
Seite 115: Утилизация
последующей переработки). Во многих странах фирма Hilti уже организовала прием старых (электро) инструментов (изделий) для утилизации. Дополнительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у консультантов по продажам фирмы Hilti. ▶ Не выбрасывайте электроинструменты вместе с обычным мусором! Русский...
Seite 116 10 Гарантия производителя ▶ С вопросами относительно гарантийных условий обращайтесь в ближайшее представительство Hilti. Русский Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...
Seite 117: O Této Dokumentaci
1 Údaje k dokumentaci 1.1 O této dokumentaci • Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení. • Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku. • Návod k obsluze mějte uložený...
Seite 118: Informace O Výrobku
1.4 Informace o výrobku Výrobky Hilti jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně...
Seite 119 ▶ Zabraňte neúmyslnému uvedení do provozu. Před zapojením elektrického nářadí do sítě, před uchopením elektrického nářadí nebo jeho přenášením se ujistěte, že je vypnuté. Držíte-li při přenášení elektrického nářadí prst na spínači nebo připojujete-li ho k síti zapnuté, může dojít k úrazu. ▶...
Seite 120: Použití V Souladu S Určeným Účelem
Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, beton/zdivo/kámen, které obsahují křemen, a dále minerály a kov, může být zdraví škodlivý. ▶ Zajistěte dobré větrání pracoviště a v případě potřeby noste respirátor vhodný pro příslušný prach. Kontakt s tímto prachem nebo jeho vdechování...
Seite 121: Obsah Dodávky
3.7 Obsah dodávky Vrtací kladivo, postranní rukojeť, hloubkový doraz, návod k obsluze. Upozornění Další systémové produkty schválené pro váš výrobek najdete ve středisku Hilti nebo on-line na: www.hilti.com. 4 Technické údaje 4.1 Kombinované kladivo Upozornění Jmenovité napětí, jmenovitý proud, frekvenci a/nebo jmenovitý příkon najdete na typovém štítku určeném pro vaši zemi.
Seite 122 4. Otáčejte upínáním nástroje, dokud nezaskočí. 5.1.5 Nasazení nástroje Upozornění Použití nevhodného tuku může způsobit škody na nářadí. Používejte pouze originální tuk Hilti. 1. Mírně namažte upínací stopku nástroje. ◁ Používejte pouze originální tuk Hilti. Nesprávný tuk může způsobit poškození nářadí.
Seite 123 5.1.6 Vyjmutí nástroje POZOR Nebezpečí poranění! Nářadí se používáním zahřívá. ▶ Při výměně nástrojů noste ochranné rukavice. ▶ Horký nástroj nepokládejte na snadno vznětlivé materiály. ▶ Zatáhněte zajištění nástroje až nadoraz dozadu a vyjměte nástroj. 5.2 Práce VÝSTRAHA Nebezpečí způsobené poškozenými kabely! Jestliže se při práci poškodí síťový nebo prodlužovací kabel, nesmíte se kabelu dotýkat.
Seite 124: Pomoc Při Poruchách
Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci. Upozornění Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete ve středisku Hilti nebo na: www.hilti.com. 7 Přeprava a skladování...
Seite 125: Záruka Výrobce
9 Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. ▶ Elektrické nářadí nevyhazujte do komunálního odpadu! 10 Záruka výrobce...
Seite 126: Vysvetlenie Značiek
1 Údaje k dokumentácii 1.1 O tejto dokumentácii • Pred uvedením do prevádzky si prečítajte túto dokumentáciu. Je to predpoklad na bezpečnú prácu a bezproblémovú manipuláciu. • Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte. • Tento návod na obsluhu uchovávajte vždy s výrobkom a ďalším osobám odovzdávajte výrobok iba s týmto návodom.
Seite 127: Informácie O Produkte
Otáčky za minútu 1.4 Informácie o produkte Výrobky značky Hilti sú určené pre profesionálneho používateľa a smie ich obsluhovať, udržiavať a opravo- vať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o rizikách a nebezpe- čenstvách, ktoré sa môžu vyskytnúť. Výrobok a jeho pomocné prostriedky sa môžu stať zdrojom nebezpe- čenstva v prípade, že s nimi bude manipulovať...
Seite 128 Bezpečnosť osôb ▶ Pri práci buďte pozorní, dávajte pozor na to, čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Elektrické náradie nepoužívajte vtedy, keď ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Aj moment nepozornosti pri používaní elektrického náradia môže viesť k závažným poraneniam.
Seite 129: Používanie V Súlade S Určením
▶ Na náradí nikdy nevykonávajte úpravy alebo zmeny. ▶ Používajte prídavné rukoväti dodané s náradím. Strata kontroly nad náradím môže viesť k poraneniam. ▶ Pri prerážacích prácach zaistite oblasť prác aj na protiľahlej strane. Vybúrané časti môžu vypadnúť a/alebo spadnúť a poraniť iné osoby. ▶...
Seite 130: Rozsah Dodávky
3.7 Rozsah dodávky Vŕtacie kladivo, bočná rukoväť, hĺbkový doraz, návod na obsluhu. Upozornenie Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom centre Hilti alebo on-line na stránke: www.hilti.com 4 Technické údaje 4.1 Kombinované kladivo Upozornenie Menovité...
Seite 131: Príprava Práce
Hladina emisií akustického tlaku (L 88 dB(A) Neistota pri hladine akustického tlaku (K 3 dB(A) Celkové hodnoty vibrácií 10 m/s² Vŕtanie s príklepom do betónu (a h, HD Sekanie (a 9 m/s² h, Cheq Vŕtanie do kovu (a 7 m/s² h, HD Neistota (K) 1,5 m/s²...
Seite 132 Hilti. 1. Vsúvací koniec vkladacieho nástroja mierne namažte. ◁ Používajte iba originálny tuk od firmy Hilti. Nesprávny tuk môže spôsobiť poškodenia náradia. 2. Zasuňte vkladací nástroj až na doraz do upínania nástrojov a nechajte ho zaskočiť. 3. Potiahnutím za nástroj skontrolujte po vložení jeho bezpečné zaistenie.
Seite 133 Na bezpečnú prevádzku používajte len originálne náhradné diely a spotrebné materiály. Nami schválené náhradné diely, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom centre Hilti alebo na stránke: www.hilti.com 7 Doprava a skladovanie • Elektrické náradie neprenášajte s pripojeným nástrojom.
Seite 134: Záruka Výrobcu
Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. ▶ Elektrické náradie/zariadenia/prístroje neodhadzujte do domového odpadu! 10 Záruka výrobcu...
Seite 135: Objašnjenje Znakova
1 Podaci o dokumentaciji 1.1 Uz ovu dokumentaciju • Prije početka rada pročitajte ovu dokumentaciju. To je preduvjet za siguran rad i neometano rukovanje. • Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. • Ove upute za uporabu uvijek čuvajte u blizini proizvoda i proslijedite ga drugim osobama samo zajedno s uputama za uporabu.
Seite 136: Informacije O Proizvodu
Okretaji u minuti 1.4 Informacije o proizvodu Hilti proizvodi su namijenjeni profesionalnom korisniku i smije ih posluživati, održavati i servisirati samo ovlašteno kvalificirano osoblje. To osoblje mora biti posebno podučeno o mogućim opasnostima. Proizvod i njemu pripadajuća pomoćna sredstva mogu biti opasna ako ih nepropisno i neispravno upotrebljava neosposobljeno osoblje.
Seite 137 ▶ Nosite zaštitnu opremu i uvijek nosite zaštitne naočale. Nošenje zaštitne opreme, kao što su zaštitna maska, protuklizne zaštitne cipele, zaštitna kaciga ili zaštitne slušalice, ovisno o vrsti i primjeni električnog alata, smanjuje opasnost od ozljeda. ▶ Izbjegavajte nehotično stavljanje u pogon. Uvjerite se da je električni alat isključen prije nego što ga priključite na napajanje strujom, ili ga primite ili nosite.
Seite 138: Namjenska Uporaba
▶ Nosite zaštitne naočale. Odlomljeni materijal može ozlijediti tijelo i oči. ▶ Prije početka rada utvrdite razred opasnosti prašine koja nastaje pri radu. Koristite građevinski usisavač sa službeno dozvoljenom klasifikacijom zaštite koja odgovara Vašim lokalnim propisima o zaštiti protiv prašine. Prašine materijala kao što su premaz koji sadrži olovo, neke vrste drva, beton/zidovi/kamen koji sadrže kvarc te minerali i metali mogu biti štetni za zdravlje.
Seite 139: Sadržaj Isporuke
30 sekundi. 3.7 Sadržaj isporuke Udarna bušilica, bočni rukohvat, graničnik dubine, upute za uporabu. Napomena Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašem Hilti centru ili online na: www.hilti.com 4 Tehnički podaci 4.1 Kombinirana udarna bušilica Napomena Dimenzionirani napon, dimenzioniranu struju, frekvenciju i/ili dimenzioniranu potrošnju pronaći ćete na...
Seite 140 5 Rukovanje 5.1 Priprema rada OPREZ Opasnost od ozljede! Nehotično pokretanje proizvoda. ▶ izvucite mrežni utikač iz utičnice prije namještanja uređaja ili zamjene dijelova pribora. Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. 5.1.1 Montaža bočnog rukohvata 1.
Seite 141 Hilti. 1. Lagano podmažite usadnik nastavka. ◁ Koristite samo originalnu mast Hilti. Pogrešna mast može prouzročiti oštećenje uređaja. 2. Utaknite nastavak do kraja u steznu glavu i pustite da uskoči u ležište. 3. Nakon umetanja povucite alat kako biste provjerili je li uskočio.
Seite 142: Čišćenje I Održavanje
• Nakon dužeg transporta ili skladištenja prije upotrebe provjerite je li električni uređaj oštećen. 8 Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok...
Seite 143: Zbrinjavanje Otpada
9 Zbrinjavanje otpada Hilti Uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod vašeg prodajnog savjetnika.
Seite 144: Simboli Na Izdelku
1 Informacije o dokumentaciji 1.1 O tej dokumentaciji • Pred začetkom uporabe preberite to dokumentacijo. To je pogoj za varno delo in nemoteno uporabo. • Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku. • Navodila za uporabo vedno hranite ob izdelku in vedno priložite ta navodila, če izdelek posredujete drugim osebam.
Seite 145: Informacije O Izdelku
Vrtljaji na minuto 1.4 Informacije o izdelku Izdelki Hilti so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le poobla- ščeno in izšolano osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, če jih nepravilno uporablja nestrokovno osebje, in če se uporabljajo v nasprotju z namembnostjo.
Seite 146 ▶ Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Uporaba osebne zaščitne opreme, na primer protiprašne maske, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. ▶ Preprečite nenameren zagon orodja. Preden električno orodje priključite na električno omrežje, da dvignete ali nosite, se prepričajte, da je izključeno.
Seite 147: Namenska Uporaba
▶ Med uporabo orodja vi in osebe v bližini nosite primerna zaščitna očala, zaščitno čelado, zaščito za sluh, zaščitne rokavice in lahko zaščito za dihala. ▶ Tudi pri menjavanju nastavkov nosite zaščitne rokavice. Če se dotaknete nastavkov, se lahko urežete in opečete.
Seite 148: Obseg Dobave
30 sekund. 3.7 Obseg dobave Vrtalno kladivo, stranski ročaj, omejevalnik globine, navodila za uporabo. Nasvet Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti ali na spletu: www.hilti.com 4 Tehnični podatki 4.1 Kombinirano kladivo Nasvet Nazivno napetost, nazivni tok, frekvenco in/ali nazivno porabo moči najdete na tipski ploščici, ki je...
Seite 149 3. Vpenjalno glavo nataknite na držalo. 4. Vpenjalno glavo vrtite, dokler se ne zaskoči. 5.1.5 Vstavljanje nastavka Nasvet Uporaba neustrezne masti lahko poškoduje orodje. Uporabljajte le originalno mast Hilti. Slovenščina Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...
Seite 150 1. Natični del nastavka rahlo namažite z mastjo. ◁ Uporabljajte le originalno mast Hilti. Neustrezna mast lahko poškoduje orodje. 2. Vtaknite nastavek v vpenjalno glavo do prislona, da se zaskoči. 3. Po vstavitvi povlecite nastavek in se tako prepričajte, da je čvrsto nameščen.
Seite 151: Transport In Skladiščenje
Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno. Nasvet Za varno uporabo uporabite le originalne nadomestne dele in potrošne materiale. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora najdete pri servisni službi Hilti ali na spletni strani: www.hilti.com 7 Transport in skladiščenje •...
Seite 152: Garancija Proizvajalca Naprave
9 Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Seite 153: Türkçe
1 Dokümantasyon verileri 1.1 Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Seite 154: Ürün Bilgileri
Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümantasyonun sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Güvenlik 2.1 Elektrikli el aletleri için genel güvenlik uyarıları...
Seite 155 ▶ İstem dışı çalışmayı önleyin. Güç kaynağını bağlamadan, yerleştirmeden veya taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. El aletini taşırken parmağınız şalterde ise veya alet açık konumda güç kaynağına takılırsa bu durum kazalara yol açabilir. ▶ Elektrikli el aletini devreye almadan önce ayar aletlerini veya vidalama anahtarlarını çıkartın. Dönen bir alet parçasında bulunan bir alet veya anahtar yaralanmalara yol açabilir.
Seite 156: Usulüne Uygun Kullanım
içeren boyalar gibi malzemelerin tozu, bazı ahşap türleri, kuartz içeren beton / duvar / taşlar, mineraller ve metaller sağlığa zarar verebilir. ▶ Çalışma yerinin iyi havalandırmasını sağlayın ve gerektiği durumlarda ilgili toz için uygun olan bir maske kullanın. Tozlara dokunulması veya tozların solunması, kullanıcıda veya yakınında bulunan kişilerde alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına yol açabilir.
Seite 157: Teslimat Kapsamı
3.7 Teslimat kapsamı Kırıcı - delici, yan tutamak, derinlik mesnedi, kullanım kılavuzu. Uyarı Ürünleriniz için izin verilen diğer sistem ürünlerini Hilti Center veya internetteki şu adreste bulabilirsiniz: www.hilti.com 4 Teknik veriler 4.1 Kırıcı-Delici Uyarı Nominal gerilim, nominal akım, frekans ve/veya nominal akım tüketimi değerlerini ülkenize özgü tip plakasında bulabilirsiniz.
Seite 158 4. Alet bağlantı yerini, yerine oturana kadar döndürünüz. 5.1.5 Aletin takılması Uyarı Uygun olmayan bir gres kullanılması, alette hasarlara neden olabilir. Sadece Hilti marka orijinal gres kullanınız. 1. Ek aletin giriş ucunu gresle hafifçe yağlayın. ◁ Sadece Hilti marka orijinal gres kullanınız. Yanlış bir gres alette hasara neden olabilir.
Seite 159 5.1.6 Aletin çıkartılması DİKKAT Yaralanma tehlikesi! Alet kullanım sırasında ısınır. ▶ Alet değişimi sırasında koruyucu eldiven takılmalıdır. ▶ Aleti yanıcı malzemelerin üzerine koymayınız. ▶ Alet kilidini dayanak noktasına kadar geri çekiniz ve ek aleti çıkartınız. 5.2 Çalışma İKAZ Hasarlı kablo nedeniyle tehlike! Çalışma esnasında şebeke veya uzatma kablosu hasar görürse bu kabloya dokunmamalısınız.
Seite 160 • Uzun süren nakliye veya depolama sonrası kullanmadan önce elektrikli aletin hasar görmüş olup olmadığını kontrol ediniz. 8 Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Arıza Olası sebepler Çözüm Alet çalışmıyor.
Seite 161 9 İmha Hilti aletleri yüksek oranda geri dönüşümlü malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır. Çoğu ülkede Hilti, eski aletlerini yeniden değerlendirmek üzere geri alır. Bu konuda Hilti müşteri hizmetlerinden veya satış temsilcinizden bilgi alabilirsiniz. ▶ Elektrikli el aletlerini çöpe atmayınız! 10 Üretici garantisi...
Seite 162: Пояснення Символів
1 Інформація про документацію 1.1 Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей документ. Це є передумовою безпечної роботи та відсутності несправностей під час застосування інструмента. • Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі...
Seite 163: Сертифікат Відповідності
діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Безпека 2.1 Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Seite 164 ▶ Працюючи з електроінструментом під відкритим небом, використовуйте лише подовжуваль- ний кабель, придатний для зовнішнього застосування. Використання подовжувального кабелю, призначеного для зовнішнього застосування, зменшує ризик ураження електричним струмом. ▶ Якщо неможливо уникнути експлуатації електроінструмента за умов підвищеної вологості, використовуйте автомат захисту від струму витоку. Використання автомата захисту від струму витоку...
Seite 165 Сервісне обслуговування ▶ Доручайте ремонт електроінструмента лише кваліфікованому персоналу зі спеціальною підготовкою за умови використання тільки оригінальних запасних частин. Це забезпечить функціональність електроінструмента. 2.2 Вказівки з техніки безпеки стосовно роботи з перфоратором ▶ Використовуйте захисні навушники. Тривалий вплив шуму може призвести до втрати слуху. ▶...
Seite 166 Перфоратор, бокова рукоятка, обмежувальний упор, інструкція з експлуатації. Вказівка З іншим приладдям, допущеним до експлуатації з Вашим інструментом, Ви можете ознайомитися у найближчому сервісному центрі Hilti або на веб-сайті www.hilti.com Українська Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...
Seite 167: Підготовка До Роботи
жність має принаймні вдвічі перевищувати номінальну споживану потужність, вказану на заводській табличці інструмента. Робоча напруга трансформатора або генератора повинна постійно перебувати у межах від +5 % до -15 % від номінальної напруги інструмента. TE 30-ATC/AVR Маса згідно з процедурою EPTA від 01 4,0 кг...
Seite 168 мента. Використовуйте лише оригінальне мастило виробництва компанії Hilti. 1. Нанесіть мастило тонким шаром на хвостовик змінного робочого інструмента. ◁ Використовуйте лише оригінальне мастило виробництва компанії Hilti. Використання неналеж- ного мастила може спричинити несправність інструмента. 2. Установіть змінний робочий інструмент до упору у затискний патрон, щоб він зафіксувався.
Seite 169: Під Час Роботи
5.1.6 Виймання змінного робочого інструмента ОБЕРЕЖНО Ризик отримання травм! У процесі використання змінний робочий інструмент нагрівається. ▶ Під час заміни змінного робочого інструмента користуйтеся захисними рукавицями. ▶ Не кладіть на легкозаймисті матеріали змінний робочий інструмент, що сильно нагрівся під час використання. ▶...
Seite 170 мента – на предмет справної роботи. • Якщо Ви виявили пошкодження та/або порушення функціональності електроінструмента, припиніть його використання. Негайно зверніться до сервісної служби компанії Hilti для здійснення ремонту. • Після проведення догляду і технічного обслуговування встановіть усі захисні пристрої та перевірте...
Seite 171 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Seite 172 10 Гарантійні зобов'язання виробника ▶ Із питань гарантії, будь ласка, звертайтеся до Вашого місцевого партнера компанії Hilti. Українська Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...
Seite 173 Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...
Seite 174 *2069236* 2069236 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20170424 Printed: 27.06.2017 | Doc-Nr: PUB / 5151646 / 000 / 05...

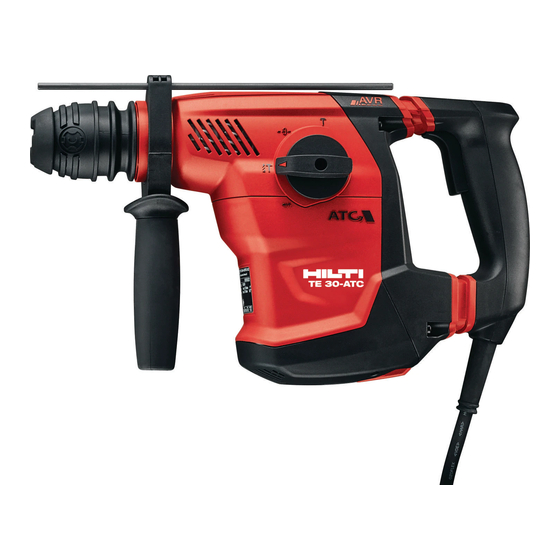

Hilti TE 30-ATC/AVR Original Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Hilti TE 30-ATC/AVR

Inhaltszusammenfassung für Hilti TE 30-ATC/AVR

Inhaltsverzeichnis
