TE 80-ATC / TE 70-ATC / TE 70 / TE 70B Bedienungsanleitung Operating instructions Használati utasítás Návod k obsluze Návod na obsluhu Instrukcja obsługi Upute za uporabu Navodila za uporabo Ръководство за обслужване Инструкция по зксплуатации Інструкція з експлуатації Instrucţiuni de utilizare Kulllanma Talimatı...

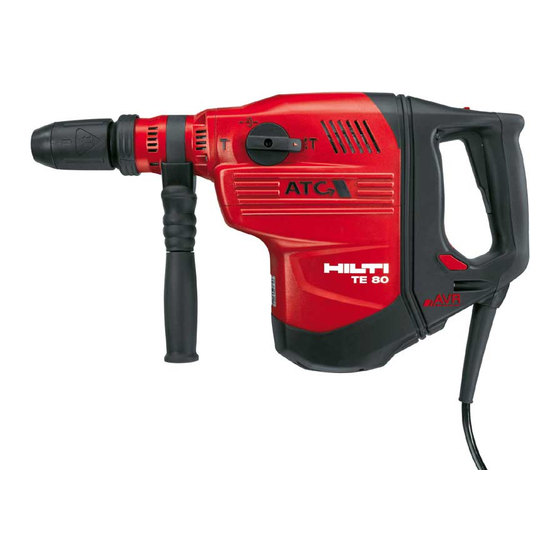

ORIGINAL BEDIENUNGSANLEITUNG TE 80‑ATC/ TE 70‑ATC/ TE 70/ TE 70B Kombihammer 1 Die Zahlen verweisen auf Abbildungen. Die Abbildun- Lesen Sie die Bedienungsanleitung vor Inbe- gen finden Sie am Anfang der Bedienungsanleitung. triebnahme unbedingt durch. Im Text dieser Bedienungsanleitung bezeichnet »das Ge- rät«...
Der Betrieb darf nur mit der auf dem Typenschild angegebenen Netzspannung und ‑frequenz erfolgen. Manipulationen oder Veränderungen am Gerät sind nicht erlaubt. Benutzen Sie, um Verletzungsgefahren zu vermeiden, nur Original Hilti Zubehör und Werkzeuge. Befolgen Sie die Angaben zu Betrieb, Pflege und Instandhaltung in der Bedienungsanleitung.
Seite 6
Anzeige von Diebstahlschutz (optional erhältlich) (siehe Kapitel "Bedienung") Anzeige für halbe Leistung (optional) (siehe Kapitel "Bedienung") 2.10 Zum Lieferumfang der Standardausrüstung gehören Gerät Seitenhandgriff Fett Putzlappen Bedienungsanleitung Hilti Koffer 2.11 Einsatz von Verlängerungskabel Empfohlene Mindestquerschnitte und max. Kabellängen Leiterquerschnitt 1,5 mm² 2,0 mm² 2,5 mm² 3,5 mm²...
2.12 Einsatz eines Generators oder Transformators Dieses Gerät kann an einem Generator oder bauseitigen Transformator betrieben werden, wenn die folgenden Bedingungen eingehalten sind: Abgabeleistung in Watt mindestens doppelte Leistung wie auf dem Typenschild des Geräts angegeben, die Betriebsspannung muss jederzeit innerhalb +5 % und ‑15 % zur Nennspannung sein und die Frequenz muss 50 bis 60 Hz betragen, niemals über 65 Hz und es muss ein automatischer Spannungsregler mit Anlaufverstärkung vorhanden sein.
Seite 8
Gerät TE 80‑ATC TE 70‑ATC/ TE 70/ TE 70B Bemessungsstrom Bemessungsspannung 100 V: 15 A Bemessungsspannung 100 V: 15 A Bemessungsspannung 110 V: 16 A Bemessungsspannung 110 V: 16 A Bemessungsspannung 120 V: 15 A Bemessungsspannung 120: 15 A Bemessungsspannung 220 V: 9,8 A Bemessungsspannung 127 V, nur TE 70: 15 A Bemessungsspannung 230 V: 9,9 A...
Hammerbohren in Beton, a 22 m/s² h, HD Meisseln, a 18 m/s² h, Cheq Triaxiale Vibrationswerte TE 70/ TE 70B (Vibrations- gemessen nach EN 60745‑2‑6 Vektorsumme) Hammerbohren in Beton, a 22 m/s² h, HD Meisseln, a 18 m/s² h, Cheq Unsicherheit (K) für triaxiale Vibrationswerte 1,5 m/s²...
Ersatzteilen reparieren. Damit wird sichergestellt, Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen dass die Sicherheit des Elektrowerkzeugs erhalten besser kontrollieren. bleibt. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, 5.2 Sicherheitshinweise für Hämmer Kleidung und Handschuhe fern von sich bewe- a) Tragen Sie Gehörschutz.
Sichern Sie bei Durchbrucharbeiten den Bereich arbeitung von leitfähigen Materialien in regelmäs- auf der gegenüberliegenden Seite der Arbeiten sigen Abständen vom Hilti-Service überprüfen. An ab. Abbruchteile können heraus‑ und / oder herun- der Geräteoberfläche haftender Staub, vor allem von terfallen und andere Personen verletzen.
7 Bedienung 7.2 Betrieb VORSICHT Das Gerät hat seinen Anwendungen entsprechend ein VORSICHT hohes Drehmoment. Benutzen Sie den Seitenhandgriff Durch die Bearbeitung des Untergrundes kann Material und arbeiten Sie mit dem Gerät immer beidhändig. Der absplittern. Benutzen Sie einen Augenschutz, Schutz- Anwender muss auf ein plötzlich blockierendes Werkzeug handschuhe und wenn Sie keine Staubabsaugung vorbereitet sein.
Sie die Drehzahl kurz vor dem Durchbruch zurückschalten. Das Bohren ohne Schlag ist mit Werkzeugen mit spe- ziellem Einsteckende möglich. Aus dem Hilti Werkzeug- 7.2.3 Active Torque Control (TE 80‑ATC/ programm sind solche Werkzeuge verfügbar. Mit der TE 70‑ATC) Schnellspannaufnahme können zum Beispiel Holzboh-...
Aufleuchtens noch einige Stunden echte Laufzeit gearbeitet werden, bis die automatische Abschaltung in Kraft tritt. Bringen Sie das Gerät rechtzeitig zum Hilti Service, damit Ihr Gerät immer betriebsbereit ist. blinkt rot Siehe Kapitel Fehlersuche. nicht, wenn Teile beschädigt sind, oder Bedienelemente 8.4 Instandhaltung...
10 Entsorgung Hilti-Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemässe Stofftrennung. In vielen Ländern ist Hilti bereits eingerichtet, Ihr Altgerät zur Verwertung zurückzunehmen. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.
Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wieder- verwertung zugeführt werden. 11 Herstellergewährleistung Geräte Bitte wenden Sie sich bei Fragen zu den Garantiebedin- gungen an Ihren lokalen HILTI Partner. 12 EG-Konformitätserklärung (Original) Hilti Aktiengesellschaft, Feldkircherstrasse 100, Bezeichnung: Kombihammer FL‑9494 Schaan...
