4.9 Bestimmung der Verdichtungsreserve
Sind auf dem Protokollausdruck drei einzelne Kurven abgebildet (siehe Abbildung 1), wobei sich der Wert
Smax der einzelnen Setzungen relativ stark verringert, so wurde mit dem Versuch eine Nachverdichtung
ausgeführt und es ist in der Regel eine Verdichtungsreserve vorhanden. In diesem Fall empfiehlt es sich an
der selben Stelle eine Nachverdichtung mit dem Fallgewichtsgerät von 15 Stößen auszuführen und an
gleicher Stelle den kompletten Versuch zu wiederholen. Verringert sich der Abstand der einzelnen Kurven,
im optimalen Fall ist dann eine einzelne Kurve bestehend aus drei deckungsgleichen Kurven abgebildet
(siehe Abbildung 2), so ist davon auszugehen, dass der Boden ohne größeren Aufwand noch weiter ver-
dichtet werden kann und für das Prüffeld Verdichtungsreserven bestehen.

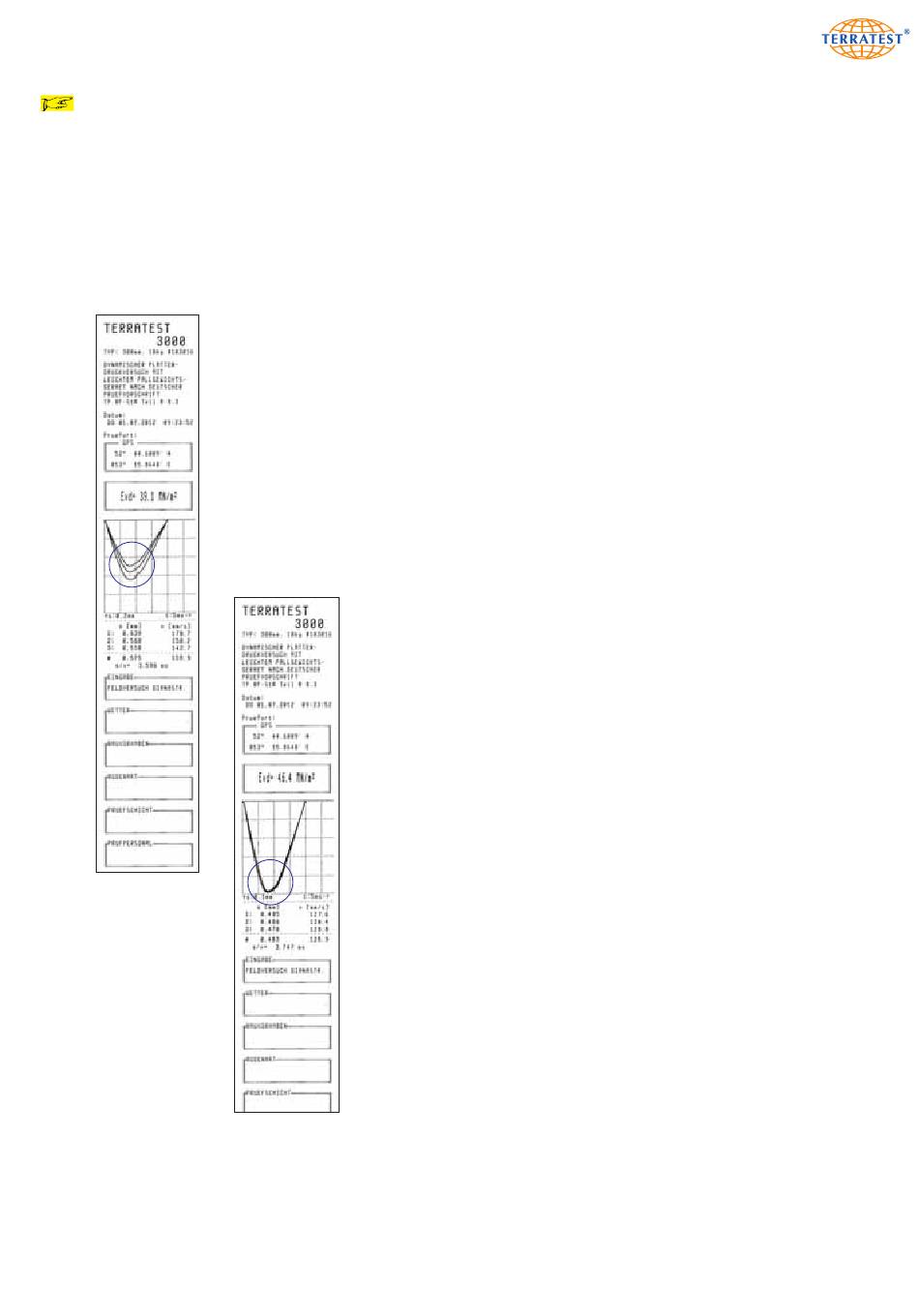

Abbildung 1: Messung auf
einem relativ weichen Bo-
den mit sichtbarer Nach-
verdichtung durch den
Dynamischen Lastplatten-
druckversuch. Es sind drei
einzelne Setzungskurven
dargestellt.
Abbildung 2:
Messung nach 15 Nachverdichtungsstößen
mit dem leichten Fallgewichtsgerät am glei-
chen Messpunkt: Das Prüfprotokoll zeigt
eine einzelne Setzungskurve bestehend aus
drei deckungsgleichen Kurvenverläufen. Der
Evd-Wert und damit die Tragfähigkeit des
Bodens hat sich gegenüber der ersten
Messung um 20% erhöht.
Es bestehen deutliche Verdichtungsreserven
für dieses Prüffeld.
