Anschluss
patientenseitig
direkter Anschluss (ohne BIOTRONIK Kabel)
2 mm
Schraubklemmen PK-83B mit TC Adapt
Schraubklemmen PK-83 mit TC Adapt
2 mm
Krokodilklemmen PK-141
Krokodilklemmen PK-67-S/L mit PA-4
Krokodilklemmen PK-67-S/L mit PK-155
Krokodilklemmen PK-82
Anschluss BIOTRONIK Kabel
patientenseitig
Schraubklemmen PK-83B
Schraubklemmen PK-83
Schraubklemmen PK-175
Krokodilklemmen PK-141
Krokodilklemmen PK-67-S/L mit PA-4
Krokodilklemmen PK-67-S/L mit PK-155
Krokodilklemmen PK-82


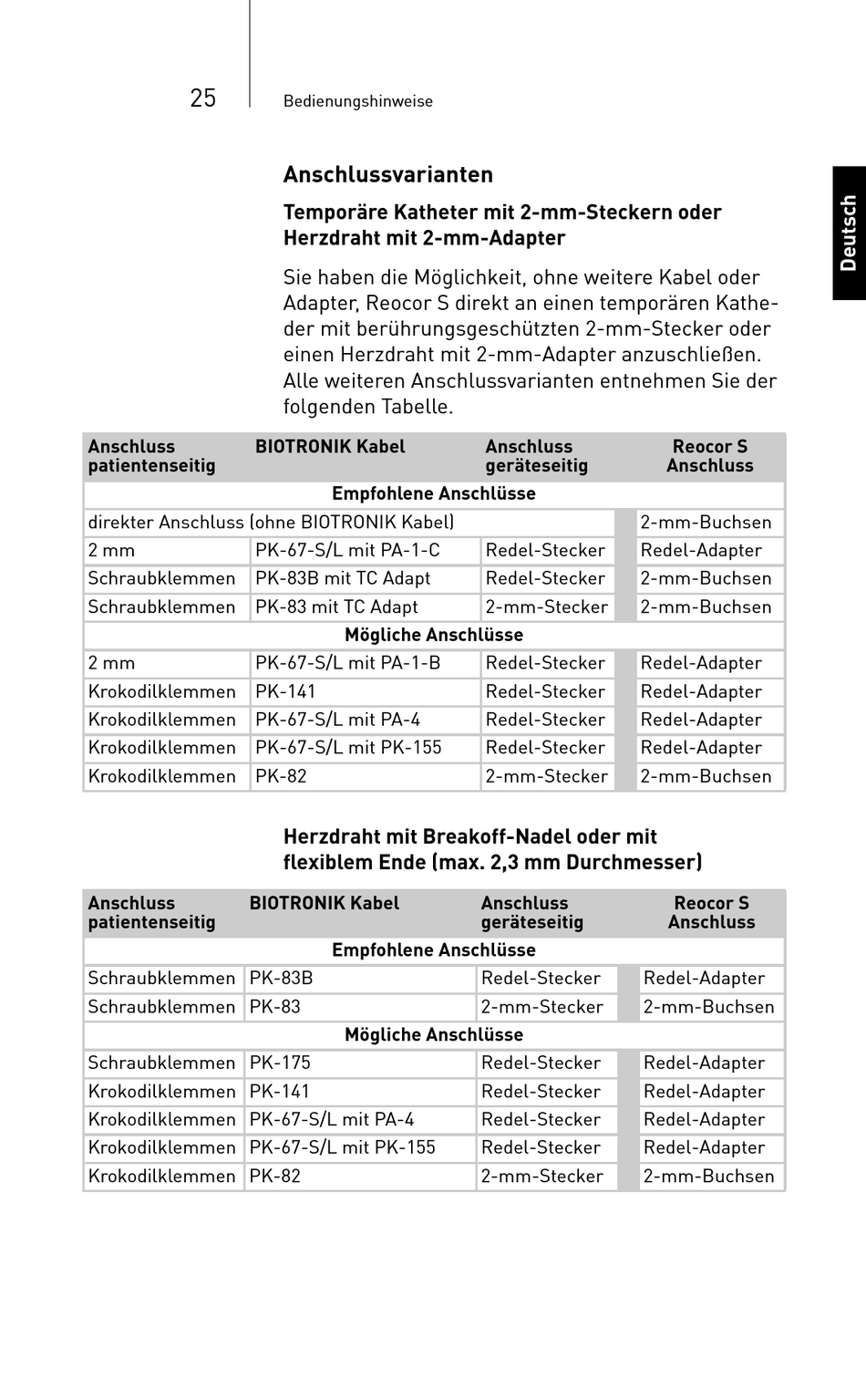

Bedienungshinweise
Anschlussvarianten
Temporäre Katheter mit 2-mm-Steckern oder 
Herzdraht mit 2-mm-Adapter
Sie haben die Möglichkeit, ohne weitere Kabel oder
Adapter, Reocor S direkt an einen temporären Kathe-
der mit berührungsgeschützten 2-mm-Stecker oder
einen Herzdraht mit 2-mm-Adapter anzuschließen.
Alle weiteren Anschlussvarianten entnehmen Sie der
folgenden Tabelle.
BIOTRONIK Kabel
Empfohlene Anschlüsse
PK-67-S/L mit PA-1-C
Mögliche Anschlüsse
PK-67-S/L mit PA-1-B
Herzdraht mit Breakoff-Nadel oder mit
flexiblem Ende (max. 2,3 mm Durchmesser)
Empfohlene Anschlüsse
Mögliche Anschlüsse
Anschluss
geräteseitig
2-mm-Buchsen
Redel-Stecker Redel-Adapter
Redel-Stecker 2-mm-Buchsen
2-mm-Stecker 2-mm-Buchsen
Redel-Stecker Redel-Adapter
Redel-Stecker Redel-Adapter
Redel-Stecker Redel-Adapter
Redel-Stecker Redel-Adapter
2-mm-Stecker 2-mm-Buchsen
Anschluss
geräteseitig
Redel-Stecker Redel-Adapter
2-mm-Stecker 2-mm-Buchsen
Redel-Stecker Redel-Adapter
Redel-Stecker Redel-Adapter
Redel-Stecker Redel-Adapter
Redel-Stecker Redel-Adapter
2-mm-Stecker 2-mm-Buchsen
Reocor S
Anschluss
Reocor S
Anschluss
