BIOTRONIK Reocor S Gebrauchsanweisung Seite 210

211

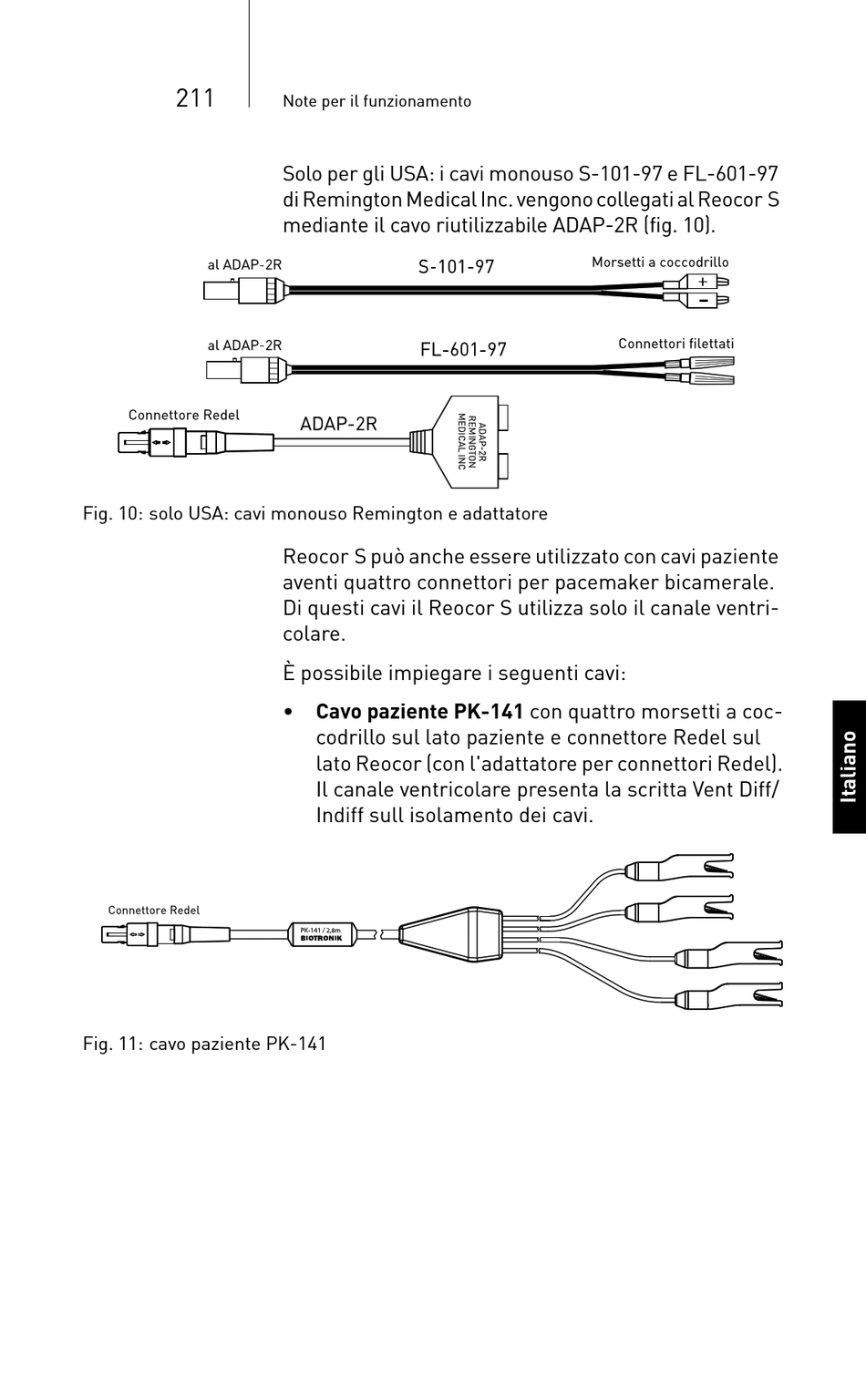

Fig. 10: solo USA: cavi monouso Remington e adattatore
Fig. 11: cavo paziente PK-141

Note per il funzionamento
Solo per gli USA: i cavi monouso S-101-97 e FL-601-97
di Remington Medical Inc. vengono collegati al Reocor S
mediante il cavo riutilizzabile ADAP-2R (fig. 10).
Reocor S può anche essere utilizzato con cavi paziente
aventi quattro connettori per pacemaker bicamerale.
Di questi cavi il Reocor S utilizza solo il canale ventri-
colare.
È possibile impiegare i seguenti cavi:
• Cavo paziente PK-141 con quattro morsetti a coc-
codrillo sul lato paziente e connettore Redel sul
lato Reocor (con l'adattatore per connettori Redel).
Il canale ventricolare presenta la scritta Vent Diff/
Indiff sull isolamento dei cavi.
