20

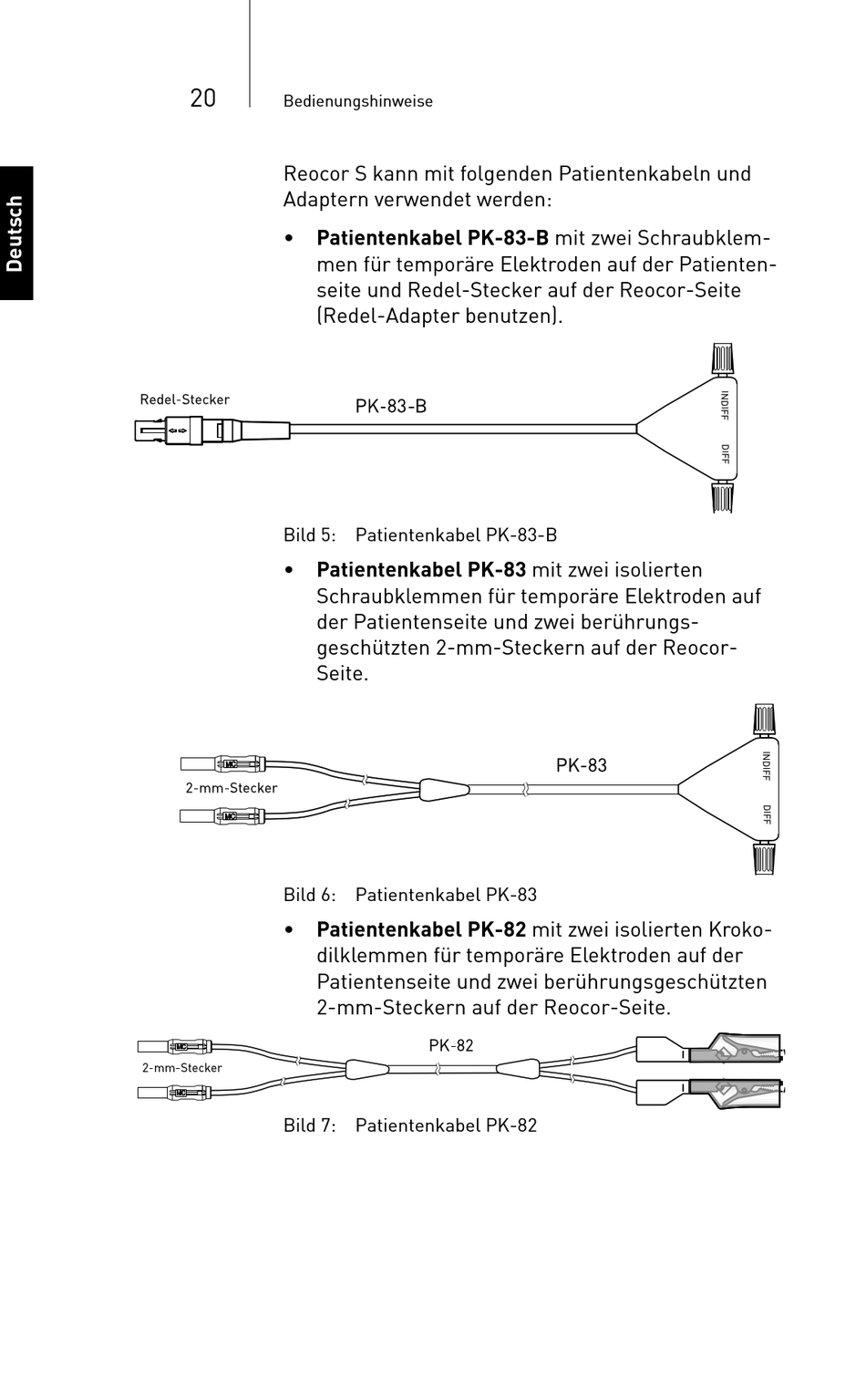

Bedienungshinweise
Reocor S kann mit folgenden Patientenkabeln und
Adaptern verwendet werden:
• Patientenkabel PK-83-B mit zwei Schraubklem-
men für temporäre Elektroden auf der Patienten-
seite und Redel-Stecker auf der Reocor-Seite
(Redel-Adapter benutzen).
Bild 5: Patientenkabel PK-83-B
• Patientenkabel PK-83 mit zwei isolierten
Schraubklemmen für temporäre Elektroden auf
der Patientenseite und zwei berührungs-
geschützten 2-mm-Steckern auf der Reocor-
Seite.
Bild 6: Patientenkabel PK-83
• Patientenkabel PK-82 mit zwei isolierten Kroko-
dilklemmen für temporäre Elektroden auf der
Patientenseite und zwei berührungsgeschützten
2-mm-Steckern auf der Reocor-Seite.
Bild 7: Patientenkabel PK-82
