Dieses Produkt ist für die Automatisierung von Drehtoren bestimmt. ACHTUNG! – Jeder andere Verwendung als hier beschrieben und unter
Umgebungsbedingungen, die sich von den in diesem Handbuch beschriebenen unterscheiden, ist unsachgemäß und verboten!
Es handelt sich um einen elektromechanischen Antrieb in zwei Ausführungen:
24V : TOO3024 - TOO4524
230V : TOO3000 - TOO4500
120V : TOO3000/V1 - TOO4500/V1
Er ist mit einem Motor mit 24 V Gleichstrom oder mit 220 V - 120 V Wechselstrom (je nach gewähltem Modell) und mit einem Getriebe mit Endlos-
schraube ausgestattet.
Der Antrieb wird von einer externen Steuerung gespeist, an die er angeschlossen sein muss. ACHTUNG! – Für die Motoren Mod. TOO3024 und
TOO4524 ist ausschließlich die Steuerung Mod. MC424LR01 zu verwenden!
Im Fall eines Stromausfalls (Black-out) können die Flügel des Tors manuell bewegt werden, nachdem der Antrieb entriegelt wurde (Abschnitt 3.1).
100 mm
2

EINSATZGRENZEN

Achtung! - Die Installation des Motors muss von qualifiziertem Fachpersonal unter genauester Beachtung der Gesetze, Vorschriften
und Verordnungen und der Angaben in den vorliegenden Anweisungen ausgeführt werden.
Vor der Installation:

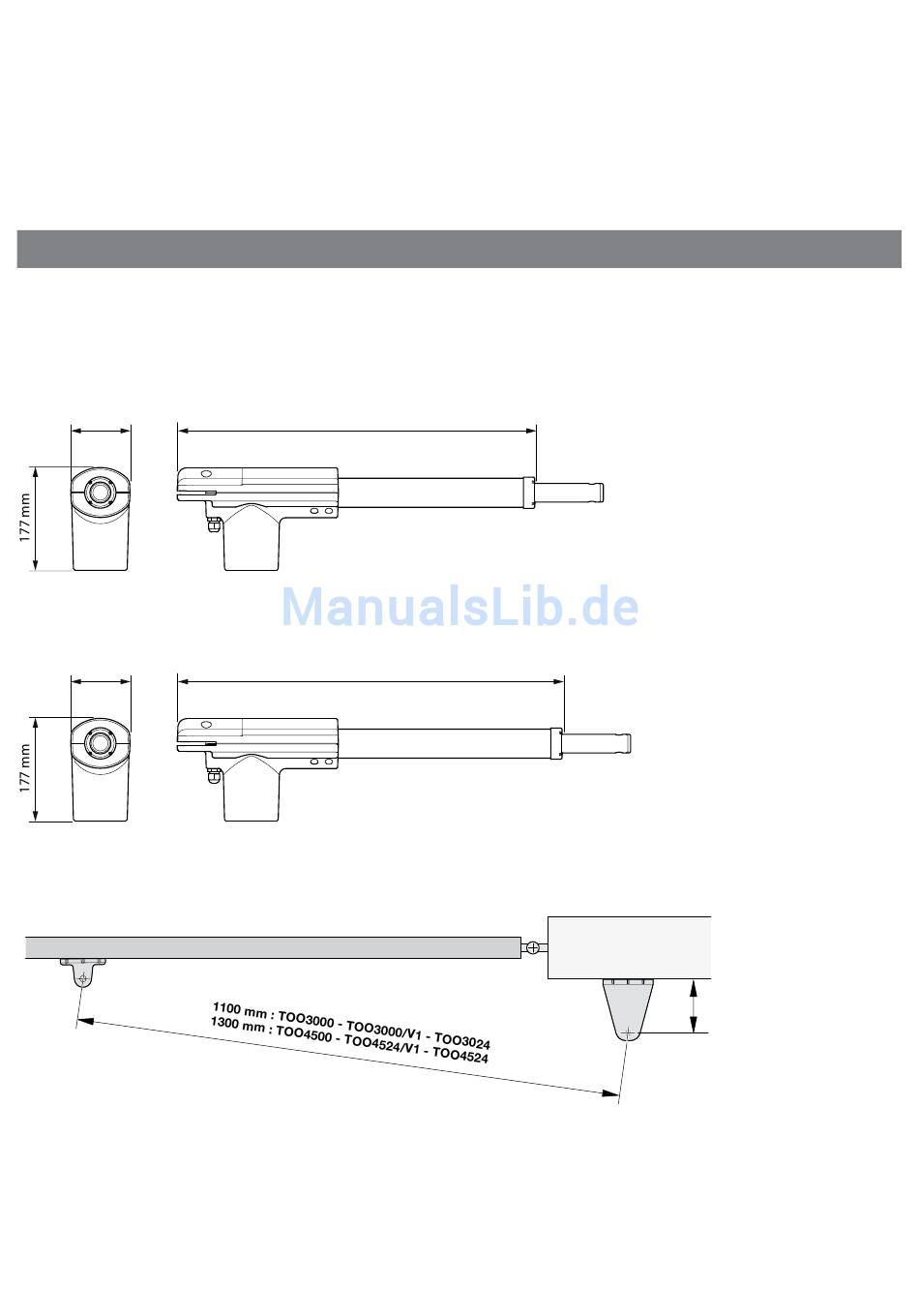

- Den Befestigungsbereich des Antriebs überprüfen: Er muss mit dem Gesamtmaß des Antriebs übereinstimmen.
TOO3000 - TOO3024 - TOO3000/V1
100 mm
TOO4500 - TOO4524 - TOO4500/V1
100 mm
- Prüfen, ob die Öffnungsbewegung des Tors und die Kraft, die der Motor ausübt, korrekt sind: Diese sind abhängig von der Befestigungsposition
des hinteren Bügels.
100 mm
800 mm
700 mm
800 mm
700 mm
107 mm :
TOO3000 - TOO3024
TOO3000/V1
142 mm :
TOO4500 - TOO4524
TOO4524/V1
Deutsch – 3
