3. 3,5-Zoll-SAS/SATA-Rückwandplatine (x8)

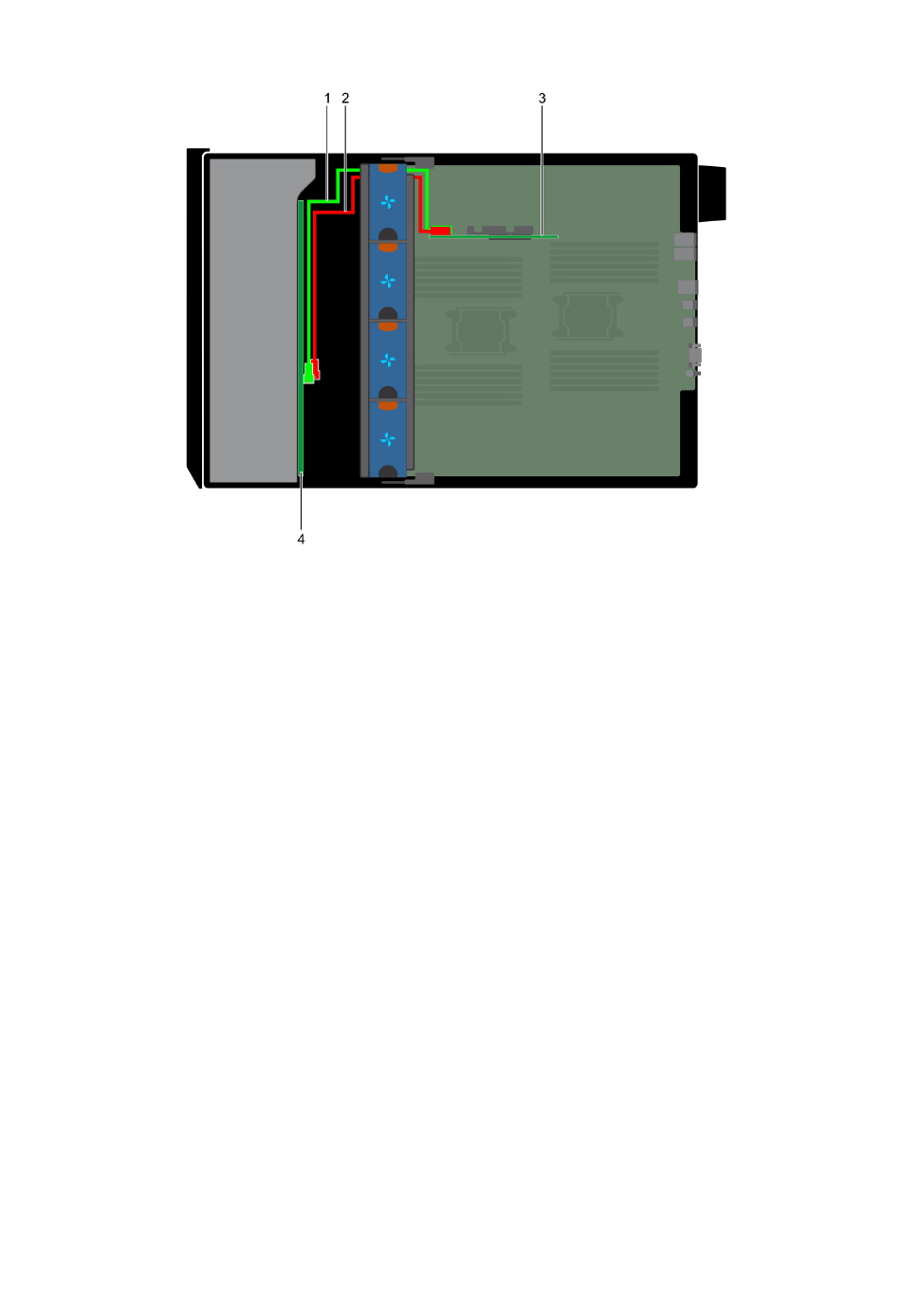

Abbildung 101. Interner 3,5-Zoll-PERC (x18)
1. SAS-Kabel (BP: SAS_A0 zu interner PERC-Karte: SAS_A)
2. SAS-Kabel (BP: SAS_B0 zu interner PERC-Karte: SAS_B)
3. Interne PERC-Karte
4. 3,5-Zoll-SAS/SATA-Rückwandplatine (x18)
Integrierte Speichercontrollerkarte
Entfernen der integrierten Speichercontrollerkarte
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter
3.
Entfernen Sie das
Kühlgehäuse.
4.
Entfernen Sie den
GPU-Kartenhalter.
Schritte
1. Halten Sie die integrierte Speichercontrollerkarte fest und heben Sie die Karte aus dem Server heraus.
2. Trennen Sie die Datenkabel vom integrierten Speichercontroller.
Vor der Arbeit an Komponenten im Inneren Ihres
Systems.
Installieren und Entfernen von Systemkomponenten
