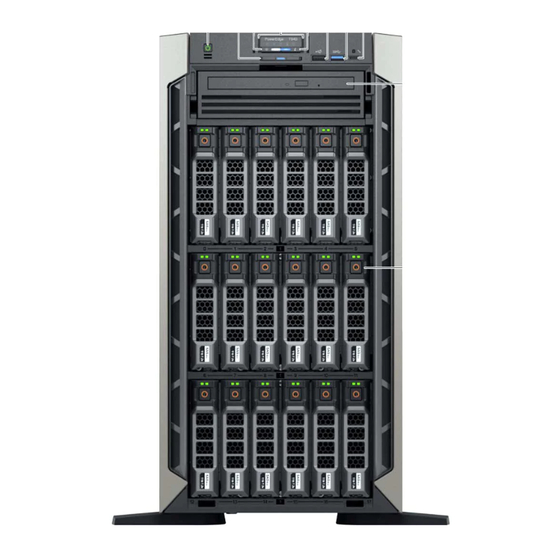

Dell EMC PowerEdge T640
Installations- und Service-Handbuch
Vorschriftenmodell: E47S Series
Vorschriftentyp: E47S001
December 2020
Rev. A14

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge T640

Inhaltszusammenfassung für Dell EMC PowerEdge T640

  • Seite 1 Dell EMC PowerEdge T640 Installations- und Service-Handbuch Vorschriftenmodell: E47S Series Vorschriftentyp: E47S001 December 2020 Rev. A14...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017 –2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Dell EMC PowerEdge T640 – Übersicht................7 Unterstützte Konfigurationen.............................. 8 Frontansicht des Systems..............................8 Status-LEDs..................................11 iDRAC Direct-LED-Anzeigecodes..........................12 iDRAC Quick Sync 2-Anzeigecodes..........................13 Anzeigecodes für Systemzustand und System-ID.....................13 Laufwerkanzeigecodes..............................14 Rückansicht des Systems..............................15 NIC-Anzeigecodes................................16 Anzeigecodes des Netzteils............................17 Ausfindigmachen der Service-Tag-Nummer Ihres Systems...................19...
  • Seite 4 Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll-Laufwerkträger............41 Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerkadapter............42 Installieren eines 2,5-Zoll-Laufwerks in einem 3,5-Zoll-Laufwerkadapter..............43 Netzteileinheiten..................................44 PSU – Technische Daten............................. 44 Hot-Spare-Funktion..............................45 Entfernen eines Netzteilplatzhalters...........................45 Einsetzen des Netzteilplatzhalters..........................45 Entfernen eines Wechselstrom-Netzteils........................46 Installieren Sie ein Wechselstrom-Netzteil......................... 47 Entfernen eines Gleichstrom-Netzteils........................47 Einbau eines Gleichstromnetzteils..........................48 Anweisungen zur Verkabelung eines Gleichstrom-Netzteils..................48...
  • Seite 5 Betriebsartspezifische Richtlinien..........................76 Entfernen eines Speichermoduls..........................79 Installieren eines Speichermoduls..........................80 Prozessoren und Kühlkörper...............................81 Entfernen des Prozessor- und Kühlkörpermoduls..................... 81 Entfernen des Prozessors vom Prozessor- und Kühlkörpermodul................. 82 Installieren des Prozessors im Prozessor- und Kühlkörpermodul................84 Installieren eines Prozessor- und Kühlkörpermoduls....................86 Erweiterungskartenhalter..............................88 Entfernen des Erweiterungskartenhalters........................88 Installieren des Erweiterungskartenhalters.........................89 GPU-Kartenhalter (optional).............................
  • Seite 6 Konvertieren des Systems vom Tower-Modus in den Rack-Modus..............127 Kapitel 4: Systemdiagnose......................129 Integrierte Dell-Systemdiagnose............................129 Ausführen der integrierten Systemdiagnose vom Start-Manager.................129 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........129 Bedienelemente der Systemdiagnose........................130 Kapitel 5: Wie Sie Hilfe bekommen....................131 Kontaktaufnahme mit Dell EMC............................131 Feedback zur Dokumentation............................

  • Seite 7: Kapitel 1: Dell Emc Poweredge T640 - Übersicht

    Dell EMC PowerEdge T640 – Übersicht Dell EMC PowerEdge T640 ist ein Rack-fähiger 5U-Tower-Server mit zwei Sockeln, der maximal Folgendes unterstützt: ● Zwei skalierbare Intel Xeon Prozessoren ● 24 DIMM-Steckplätze (Unterstützung für DDR4-RDIMM, LR-DIMM) oder 12 NVDIMM-N (ein DIMM-Modul pro Kanal) werden unterstützt...

  • Seite 8: Unterstützte Konfigurationen

    Unterstützte Konfigurationen Abbildung 1. Unterstützte Konfigurationen für das PowerEdge T640-System Frontansicht des Systems Die Frontansicht zeigt Informationen über die Funktionen, die auf der Vorderseite des Systems zur Verfügung stehen: Dell EMC PowerEdge T640 – Übersicht...
  • Seite 9 3. Anzeige für iDRAC Quick Sync-2 (Wireless) 4. Status-LEDs 5. Anzeige für Systemzustand und System-ID 6. USP-Port (USB 2.0-konform) 7. USP-Port (USB 3.0-konform) 8. iDRAC Direct-Anschluss (Micro-AB USB) 9. Optisches Laufwerk (optional) 10. Laufwerkschächte Dell EMC PowerEdge T640 – Übersicht...
  • Seite 10 3. Anzeige für iDRAC Quick Sync-2 (Wireless) 4. Status-LEDs 5. Anzeige für Systemzustand und System-ID 6. USP-Port (USB 2.0-konform) 7. USP-Port (USB 3.0-konform) 8. iDRAC Direct-Anschluss (Micro-AB USB) 9. Optisches Laufwerk (optional) 10. Laufwerkschächte Dell EMC PowerEdge T640 – Übersicht...

  • Seite 11: Status-Leds

    Fehler bei einer Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe PCIe-Karte bekommen. aufgetreten ist. ANMERKUNG: Weitere Informationen zu den unterstützten PCIe- Karten finden Sie unter Anweisungen für die Installation von Erweiterungskarten. Dell EMC PowerEdge T640 – Übersicht...

  • Seite 12: Idrac Direct-Led-Anzeigecodes

    Weist darauf hin, dass der Laptop bzw. das Tablet angeschlossen ist. Zwei Sekunden lang stetig grün Blinkt grün (leuchtet zwei Weist darauf hin, dass der angeschlossene Laptop bzw. das angeschlossene Tablet erkannt wird. Sekunden und leuchtet zwei Sekunden nicht) Dell EMC PowerEdge T640 – Übersicht...

  • Seite 13: Idrac Quick Sync 2-Anzeigecodes

    Sie den Abschnitt Wie Sie Hilfe bekommen. Anzeigecodes für Systemzustand und System-ID Die Anzeige für Systemzustand und System-ID befindet sich auf der Frontblende des Systems. Abbildung 7. Anzeigen für Systemzustand und System-ID Dell EMC PowerEdge T640 – Übersicht...

  • Seite 14: Laufwerkanzeigecodes

    Wenn sich das Laufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, bleibt die Status-LED ausgeschaltet. Tabelle 5. Laufwerkanzeigecodes Anzeigecodes für Laufwerkstatus Zustand Blinkt zweimal pro Sekunde grün Laufwerk wird identifiziert oder für den Ausbau vorbereitet. Dell EMC PowerEdge T640 – Übersicht...

  • Seite 15: Rückansicht Des Systems

    Neuaufbau gestoppt. erlischt nach sechs Sekunden Rückansicht des Systems Die Rückansicht zeigt die Funktionen und Ausstattungsmerkmale, die auf der Rückseite des Systems zur Verfügung stehen. Abbildung 9. Rückansicht der Tower-Konfiguration 1. PCIe-Erweiterungskarten-Steckplätze 2. Systemidentifikations-Schalter/Anzeige Dell EMC PowerEdge T640 – Übersicht...

  • Seite 16: Nic-Anzeigecodes

    Jeder NIC auf der Rückseite des Systems verfügt über Anzeigen, die Informationen zur Aktivität und zum Verbindungsstatus liefern. Die Aktivitäts-LED Anzeige gibt an, ob Daten durch den NIC strömen, und die Verbindungs-LED-Anzeige gibt die Geschwindigkeit des verbundenen Netzwerks an. Dell EMC PowerEdge T640 – Übersicht...

  • Seite 17: Anzeigecodes Des Netzteils

    Die Anzeige gibt an, ob Netzstrom genutzt wird oder ob eine Netzstromstörung vorliegt. Abbildung 12. Statusanzeige des Wechselstrom-Netzteils 1. Statusanzeige beim Wechselstrom-Netzteil/Griff Tabelle 7. Statusanzeigecodes für Wechselstrom-Netzteil Betriebsanzeigecodes Zustand Grün Eine zulässige Stromquelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Dell EMC PowerEdge T640 – Übersicht...
  • Seite 18 Wenn zwei Netzteile installiert sind, müssen beide Netzteile über die gleiche Art der Kennzeichnung verfügen, z. B. Erweiterte Stromleistung. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen.

  • Seite 19: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems

    Informationsschild an der Vorderseite des Systems heraus, um Express-Servicecode und Service-Tag-Nummer einzusehen. Alternativ befinden sich die Informationen unter Umständen auf einem Aufkleber auf dem Systemgehäuse. Die Miniatur-Enterprise-Service-Tag- Nummer (Mini-EST) befindet sich auf der Rückseite des Systems. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten.

  • Seite 20: Etikett Mit Systeminformationen

    Etikett mit Systeminformationen PowerEdge T640 – Etikett mit Systeminformationen Abbildung 15. LED-Funktionsweise Dell EMC PowerEdge T640 – Übersicht...
  • Seite 21 Abbildung 16. Konfiguration und Layout Dell EMC PowerEdge T640 – Übersicht...
  • Seite 22 Abbildung 17. Elektrische Übersicht Dell EMC PowerEdge T640 – Übersicht...
  • Seite 23 Abbildung 18. Speicherinformationen Dell EMC PowerEdge T640 – Übersicht...
  • Seite 24 Abbildung 19. Systemaufgaben Dell EMC PowerEdge T640 – Übersicht...

  • Seite 25: Kapitel 2: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der integrierte Dell Remote Access Controller (iDRAC) wurde entwickelt, um Systemadministratoren zu mehr Produktivität zu verhelfen und die Gesamtverfügbarkeit der Dell Systeme zu erhöhen. iDRAC warnt Administratoren bei Systemproblemen und unterstützt sie dabei, Systeme remote zu verwalten. Auf diese Weise wird der Bedarf an physischem Zugriff auf das System reduziert.

  • Seite 26: Melden Sie Sich Bei Idrac An

    Schnittstellen Dokument/Abschnitt iDRAC Direct und Siehe Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller unter www.dell.com/ Quick Sync 2 poweredgemanuals (optional) ANMERKUNG: Für den Zugriff auf iDRAC muss sichergestellt werden, dass Sie das Ethernet-Kabel an den iDRAC9-dedizierten Netzwerkport anschließen. Sie können auch den Zugriff auf iDRAC über das freigegebene LOM-Modus, wenn Sie sich dafür entschieden haben, wenn das System hat den freigegebenen LOM-Modus aktiviert.

  • Seite 27: Herunterladen Von Treibern Und Firmware

    Verwendung von virtuellen iDRAC-Medien www.dell.com/idracmanuals Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

  • Seite 28: Kapitel 3: Installieren Und Entfernen Von Systemkomponenten

    Installieren und Entfernen von Systemkomponenten Die folgenden Abschnitte enthalten die Vorgehensweisen für das Ausbauen und Wiedereinbauen von Systemkomponenten. Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit im Inneren des System • Optionale Frontblende •...

  • Seite 29: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 30: Installieren Der Frontverkleidung

    4. Haken Sie die Blendenhalterungen aus den Schlitzen an der Unterseite der Systemplatine aus und heben Sie die Blende vom System Abbildung 20. Entfernen der Frontverkleidung Nächste Schritte Installieren der Frontblende. Installieren der Frontverkleidung Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28.

  • Seite 31: Systemstandfüße

    Abbildung 21. Installieren der Frontverkleidung Systemstandfüße Entfernen der Standfüße Voraussetzungen ANMERKUNG: Es wird empfohlen, die Standfüße nur dann zu entfernen, wenn Sie das System vom Tower- in den Rack-Modus konvertieren möchten, oder wenn Sie statt der Standfüße die Rollenbaugruppe einbauen möchten. 1.

  • Seite 32: Installieren Der Standfüße

    Abbildung 22. Entfernen der Standfüße Nächste Schritte Installieren Sie die Standfüße oder installieren Sie die Gleitrollen. Installieren der Standfüße Voraussetzungen VORSICHT: Die Standfüße können an einem eigenständigen Tower-System angebracht werden, um das System zu stabilisieren. Ein instabiles System kann umkippen und dabei den Benutzer verletzen und/oder das System beschädigen. 1.

  • Seite 33: Gleitrollen - Optional

    Abbildung 23. Installieren der Standfüße Nächste Schritte 1. Stellen Sie das System aufrecht auf eine ebene, stabile Arbeitsfläche und drehen Sie die Standfüße nach außen. 2. Folgen Sie den Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Gleitrollen –...

  • Seite 34: Installieren Von Gleitrollen

    Abbildung 24. Entfernen von Gleitrollen Nächste Schritte Installieren Sie die Gleitrollen oder Standfüße, je nach Bedarf. Installieren von Gleitrollen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. 2. Legen Sie das System auf einer stabilen, ebenen Fläche auf die Seite. 3.

  • Seite 35: Laufwerke

    Abbildung 25. Installieren von Gleitrollen Nächste Schritte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 29. Laufwerke Entfernen eines Laufwerkplatzhalters Das Verfahren zum Entfernen von 2,5-Zoll- und 3,5-Zoll-Laufwerkplatzhaltern ist identisch. Voraussetzungen 1.

  • Seite 36: Einsetzen Eines Laufwerkplatzhalters

    Abbildung 26. Entfernen eines Laufwerkplatzhalters Nächste Schritte Installieren Sie ein Laufwerk oder einen Laufwerkplatzhalter. Einsetzen eines Laufwerkplatzhalters Das Verfahren zum Installieren von 2,5-Zoll- und 3,5-Zoll-Laufwerkplatzhaltern ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Entfernen Sie gegebenenfalls die Frontverkleidung.

  • Seite 37: Entfernen Eines Laufwerkträgers

    Sie sich in der Dokumentation zur Speicher-Controller-Karte, dass der Host-Adapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt. VORSICHT: Um Datenverlust zu vermeiden, muss sichergestellt werden, dass Ihr Betriebssystem das Installieren von Laufwerken unterstützt.

  • Seite 38: Installieren Eines Laufwerkträgers

    Installieren eines Laufwerkträgers Voraussetzungen VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von PowerEdge-Servern wird nicht unterstützt.

  • Seite 39: Laufwerk Aus Laufwerkträger Entfernen

    Laufwerk aus Laufwerkträger entfernen Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von PowerEdge-Servern wird nicht unterstützt. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben von den Gleitschienen am Laufwerkträger. ANMERKUNG: Wenn der Festplatten- bzw.

  • Seite 40: Entfernen Des 3,5-Zoll-Laufwerksadapters Aus Dem 3,5-Zoll-Laufwerksträger

    2. Richten Sie die Schraubenbohrungen am Laufwerk an den Schraubenbohrungen am Laufwerkträger aus. Bei korrekter Ausrichtung schließt die Rückseite des Laufwerks mit der Rückseite des Laufwerksträgers ab. 3. Befestigen Sie das Laufwerk mit Schrauben am Laufwerkträger; verwenden Sie dabei einen Kreuzschlitzschraubendreher (Größe 1). ANMERKUNG: Wenn der Festplatten- bzw.

  • Seite 41: Einsetzen Eines 3,5-Zoll-Laufwerksadapters In Den 3,5-Zoll-Laufwerkträger

    Abbildung 32. Entfernen des 3,5-Zoll-Laufwerksadapters aus dem 3,5-Zoll-Laufwerksträger Nächste Schritte Setzen Sie den 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll-Laufwerkträger ein. Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll- Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Installieren Sie das 2,5-Zoll-Laufwerk in dem 3,5-Zoll-Laufwerkadapter. Schritte 1.

  • Seite 42: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerkadapter

    Abbildung 33. Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll-Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. 2. Falls zuvor entfernt, installieren Sie die Frontblende. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll- Laufwerkadapter Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Entfernen Sie den 3,5-Zoll-Laufwerkadapter aus dem 3,5-Zoll-Laufwerkträger.

  • Seite 43: Installieren Eines 2,5-Zoll-Laufwerks In Einem 3,5-Zoll-Laufwerkadapter

    Abbildung 34. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerkadapter Nächste Schritte Installieren Sie ein 2,5-Zoll-Laufwerk in einem 3,5-Zoll-Laufwerkadapter. Installieren eines 2,5-Zoll-Laufwerks in einem 3,5-Zoll- Laufwerkadapter Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Entfernen Sie den 3,5-Zoll-Laufwerkadapter aus dem Hot-Swap-fähigen 3,5-Zoll-Laufwerkträger. Schritte 1.

  • Seite 44: Netzteileinheiten

    Erweiterte Stromleistung (EPP) -Etikett. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Der gleichzeitige Einsatz von Netzteileinheiten will result in und Fehler beim, zu der das System eingeschaltet wird.

  • Seite 45: Hot-Spare-Funktion

    ● Wenn die Last am aktiven Netzteil auf unter 20 % der Nennleistung abfällt, wird das redundante Netzteil in den Ruhezustand geschaltet. Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Weitere Informationen finden Sie im iDRAC- Benutzerhandbuch unter Dell.com/idracmanuals. Entfernen eines Netzteilplatzhalters Voraussetzungen...

  • Seite 46: Entfernen Eines Wechselstrom-Netzteils

    Schritte Richten Sie den Netzteilplatzhalter am Netzteilschacht aus, und schieben Sie ihn in das Gehäuse, bis er hörbar einrastet. Abbildung 37. Einsetzen des Netzteilplatzhalters Nächste Schritte 1. Folgen Sie den Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Entfernen eines Wechselstrom-Netzteils Voraussetzungen VORSICHT:...

  • Seite 47: Installieren Sie Ein Wechselstrom-Netzteil

    Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 48: Einbau Eines Gleichstromnetzteils

    Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 49: Systemabdeckung

    ● Netzspannung: –(48–60) V Gleichstrom ● Stromverbrauch: 32 A (maximal) Inhalt des Kits ● Dell-Teilenummer 6RYJ9 Klemmenblock oder gleichwertiges Produkt (1) ● Mutter 6-32 mit Sicherungsscheibe (1) Erforderliche Werkzeuge Abisolierzangen, mit denen Isolierung der Größe 10 AWG von festem oder verdrilltem, isoliertem Kupferdraht entfernt werden kann ANMERKUNG: Verwenden Sie Alpha Wire-Draht mit der Teilenummer 3080 oder einen gleichwertigen Draht (Verlitzung 65/30).

  • Seite 50: Installieren Der Systemabdeckung

    Abbildung 40. Entfernen der Systemabdeckung Nächste Schritte Bringen Sie die Systemabdeckung Installieren der Systemabdeckung Voraussetzungen ANMERKUNG: Vergewissern Sie sich, dass alle internen Kabel angeschlossen und so verlegt sind, dass sie nicht behindern. Achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28.

  • Seite 51: Das Systeminnere

    Abbildung 41. Installieren der Systemabdeckung Nächste Schritte 1. Stellen Sie das System aufrecht auf eine ebene, stabile Fläche. 2. Falls zuvor entfernt, installieren Sie die Frontblende. 3. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. 4.
  • Seite 52 3. Hot-Swap-fähige Lüfter (mittlere Lüfter) 4. GPU-Kartenhalter 5. Interner PERC 6. PCIe-Kartenhalter 7. PCIe-Steckplätze 8. Linker, externer Lüfter 9. Rechter, externer Lüfter 10. CPU2-Sockel 11. CPU1 12. Rückwandplatine Installieren und Entfernen von Systemkomponenten...

  • Seite 53: Kühlgehäuse

    Kühlgehäuse Entfernen der optionalen GPU-Kühlgehäuse Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. 2.

  • Seite 54: Entfernen Des Kühlgehäuses

    Abbildung 43. Installieren der optionalen GPU-Kühlgehäuse Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.

  • Seite 55: Installieren Des Kühlgehäuses

    Abbildung 44. Entfernen des Kühlgehäuses Nächste Schritte Installieren Sie das Kühlgehäuse. Installieren des Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. 2. Verlegen Sie die Kabel nach Bedarf im Inneren des Systems entlang der Gehäusewand und befestigen Sie die Kabel mit der Kabelhalteklammer.

  • Seite 56: Lüfter

    Abbildung 45. Installieren des Kühlgehäuses Nächste Schritte 1. Folgen Sie den Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Lüfter Kühlungslüfter – Technische Daten Die Lüfter sind in das System integriert, um die durch den Betrieb des Systems erzeugte Wärme abzuführen. Diese Lüfter sorgen für die Kühlung der Prozessoren, Erweiterungskarten und Speichermodule.

  • Seite 57: Kühlungslüftermatrix

    ● GPGPU-Konfigurationen werden bei einer Umgebungstemperatur von 35 °C (oder höher) nicht unterstützt. ● Mellanox 100G-NICs werden nicht unterstützt. Weitere Informationen zur Beschränkung für Kühlung über Frischluft finden Sie in den technischen Daten zum PowerEdge T640 unter www.dell.com/poweredgemanuals. Kühlungslüftermatrix Tabelle 11. Kühlungslüftermatrix Gehäuse...

  • Seite 58: Installieren Eines Mittleren Oder Hinteren Kühlungslüfters

    Abbildung 46. Entfernen eines mittleren Kühlungslüfters Nächste Schritte Installieren eines mittleren oder hinteren Kühlungslüfters. Installieren eines mittleren oder hinteren Kühlungslüfters Das Verfahren zum Installieren von Standard- und Hochleistungslüftern ist identisch. Voraussetzungen ANMERKUNG: Durch das Öffnen oder Entfernen der System bei eingeschaltetem System setzen Sie sich möglicherweise dem Risiko eines Stromschlags aus.

  • Seite 59: Entfernen Des Rechten, Externen Lüfters

    Abbildung 47. Installieren eines mittleren Kühlungslüfters Nächste Schritte 1. Folgen Sie den Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Entfernen des rechten, externen Lüfters Voraussetzungen ANMERKUNG: Durch das Öffnen oder Entfernen der System bei eingeschaltetem System setzen Sie sich möglicherweise dem Risiko eines Stromschlags aus.

  • Seite 60: Installieren Des Rechten, Externen Lüfters

    Abbildung 48. Entfernen des rechten, externen Lüfters Nächste Schritte Installieren des rechten, externen Lüfters. Installieren des rechten, externen Lüfters Voraussetzungen ANMERKUNG: Das Verfahren zum Installieren des linken, externen Lüfters ähnelt dem Verfahren zum Installieren des rechten, hinteren Lüfters. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28.

  • Seite 61: Kühlungslüfterbaugruppe (Mittlere Lüfter)

    Kühlungslüfterbaugruppe (mittlere Lüfter) Entfernen der mittleren Kühlungslüfterbaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 29. Schritte 1. Heben Sie die Auswurfhebel nach oben, um die Kühlungslüfterbaugruppe vom System zu lösen. 2.

  • Seite 62: Flexbay-Schächte

    2. Senken Sie die Kühlungslüfterbaugruppe in das System ab, bis die Kühlungslüfteranschlüsse auf der Systemplatine einrasten. 3. Drücken Sie die Auswurfhebel nach unten, damit die Kühlungslüfterbaugruppe im System einrastet. Abbildung 51. Installieren der mittleren Lüfterbaugruppe Nächste Schritte 1. Folgen Sie den Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29.

  • Seite 63: Installieren Eines Nvme-Laufwerkschachts Oder Flexbay-Schachts

    Abbildung 52. Entfernen eines NVMe-Laufwerkschachts oder FlexBay-Schachts Nächste Schritte Installieren des NVMe-Laufwerkschachts oder FlexBay-Schachts. Installieren eines NVMe-Laufwerkschachts oder FlexBay-Schachts Voraussetzungen ANMERKUNG: Das Verfahren zum Installieren eines FlexBay-Schachts ist identisch mit dem Verfahren zum Installieren eines NVMe- Laufwerkschachts. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28.

  • Seite 64: Optische Laufwerke Und Bandlaufwerke

    Abbildung 53. Installieren eines NVMe-Laufwerkschachts oder FlexBay-Schachts Nächste Schritte Installieren Sie die Rückwandplatine am NVMe-Laufwerkschacht oder FlexBay-Schacht. 2. Schließen Sie das optische Laufwerk in Flachbauweise und die Kabel der Rückwandplatine an. 3. Folgen Sie den Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29.

  • Seite 65: Installieren Des Platzhalters Für Ein Optisches Laufwerk Oder Bandlaufwerk

    3. Falls installiert, entfernen Sie die Frontblende. Schritte 1. Um den Laufwerkplatzhalter zu entfernen, schieben Sie den Freigabehebel herunter, damit der Laufwerkplatzhalter gelöst wird. 2. Schieben Sie den Laufwerkplatzhalter aus dem Laufwerkschacht. ANMERKUNG: Um die FCC-Bestimmungen einzuhalten, müssen in leeren Steckplätzen für optische Laufwerke oder Bandlaufwerke Platzhalter installiert werden.

  • Seite 66: Entfernen Des Gehäuses Des Optischen Laufwerks Oder Bandlaufwerks

    Abbildung 55. Installieren des Platzhalters für ein optisches Laufwerk oder Bandlaufwerk Nächste Schritte 1. Falls zuvor entfernt, installieren Sie die Frontblende. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Entfernen des Gehäuses des optischen Laufwerks oder Bandlaufwerks Voraussetzungen ANMERKUNG:...

  • Seite 67: Installieren Des Optischen Laufwerkgehäuses Oder Bandlaufwerks

    Abbildung 56. Entfernen des Gehäuses des optischen Laufwerks oder Bandlaufwerks Nächste Schritte Installieren Sie das Gehäuse des optischen Laufwerks oder das Bandlaufwerk. Installieren des optischen Laufwerkgehäuses oder Bandlaufwerks Voraussetzungen ANMERKUNG: Das Verfahren zum Installieren des Gehäuses für das optische Laufwerk ist identisch mit dem Verfahren zum Installieren des Bandlaufwerks.

  • Seite 68: Entfernen Des Optischen Laufwerks In Flachbauweise

    Abbildung 57. Installieren des optischen Laufwerkgehäuses oder Bandlaufwerks Nächste Schritte 1. Falls zuvor entfernt, installieren Sie die Frontblende. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Entfernen des optischen Laufwerks in Flachbauweise Das Verfahren zum Entfernen des Platzhalters für das optische Laufwerk in Flachbauweise ähnelt dem Verfahren zum Entfernen des optischen Laufwerks in Flachbauweise.

  • Seite 69: Installieren Des Optischen Laufwerks In Flachbauweise

    Abbildung 58. Entfernen des Platzhalters für das optische Laufwerk in Flachbauweise Nächste Schritte Installieren Sie das optische Laufwerk in Flachbauweise oder den Platzhalter für das optische Laufwerk. Installieren des optischen Laufwerks in Flachbauweise Das Verfahren zum Installieren des Platzhalters für das optische Laufwerk ähnelt dem Verfahren zum Installieren des optischen Laufwerks in Flachbauweise.

  • Seite 70: Nvdimm-N-Batterie

    Abbildung 59. Installieren des Platzhalters für das optische Laufwerk in Flachbauweise Nächste Schritte Installieren Sie das Gehäuse für das optische Laufwerk. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. NVDIMM-N-Batterie Entfernen der NVDIMM-N-Batterie Voraussetzungen 1.

  • Seite 71: Installieren Der Nvdimm-Batterie

    Abbildung 60. Entfernen der NVDIMM-N-Batterie Nächste Schritte Installieren Sie die NVDIMM-N-Batterie. Installieren der NVDIMM-Batterie Voraussetzungen VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28.

  • Seite 72: Systemspeicher

    Abbildung 61. Installieren der NVDIMM-Batterie Nächste Schritte 1. Installieren Sie den NVDIMM-N-Batteriekäfig. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Systemspeicher Richtlinien für Systemspeicher Die PowerEdge-Systeme unterstützen DDR4-registrierte DIMMs (RDIMMs), lastreduzierte DIMMs (LRDIMMs) und nichtflüchtige DIMMs (NVDIMM-Ns).
  • Seite 73 Abbildung 62. Ansicht des Systemspeichers Tabelle 13. Speicherkanäle Proze Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 ssor Prozes Steckplätze A1 und Steckplätze A2 Steckplätze A3 Steckplätze A4 Steckplätze A5 und Steckplätze A6 und sor 1 und A8 und A9 und A10...

  • Seite 74: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Tabelle 14. Speicherbestückung (fortgesetzt) DIMM-Typ DIMMs bestückt je Taktrate (in MT/s) Maximaler DIMM-Rank je Spannung Kanal Kanal NVDIMM-N 1,2 V 2933, 2666, 2400, 2133 Single-Rank NVDIMM-Bestückungsregeln ● Maximal ein NVDIMM pro Kanal. ● Maximal sechs NVDIMMs pro Prozessor ● Die maximale Kapazität pro NVDIMM beträgt 16 GB. NVDIMMs werden bei folgenden Konfigurationen nicht unterstützt: ●...

  • Seite 75: Anweisungen Für Die Installation Von Nvdimm-N-Speichermodulen

    ● Alle Steckplätze auf den Konfigurationen 3, 6, 9 und 12 können verwendet werden, aber maximal 12 NVDIMM-Ns dürfen in einem System installiert werden. ANMERKUNG: NVDIMM-N-Speichersteckplätze sind nicht Hot-Plug-fähig. Weitere Informationen zu den unterstützten NVDIMM-N-Konfigurationen finden Sie im NVDIMM-N-Benutzerhandbuch unter www.dell.com/poweredgemanuals. Tabelle 15. Unterstützte NVDIMM-Ns für Konfigurationen mit zwei Prozessoren Konfiguration Beschreibung Regeln für die Arbeitsspeicherbestückung...

  • Seite 76: Konfiguration

    Tabelle 15. Unterstützte NVDIMM-Ns für Konfigurationen mit zwei Prozessoren (fortgesetzt) Konfiguration Beschreibung Regeln für die Arbeitsspeicherbestückung RDIMMs NVDIMM-N Konfiguration 6 22x 32 GB RDIMMs, 2x Prozessor1 {A12} Prozessor1 {A1, 2, 3, 4, 5, 6, 7, 8, NVDIMM-Ns 9, 10, 11} Prozessor2 {B12} Prozessor2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11}...
  • Seite 77 Arbeitsspeicherredundanz bietet keinen Schutz gegen nicht korrigierbare Mehrfachbitfehler. Dell Fault Resilient Mode Ist der Dell Fault Resilient Mode (Ausfallsicherer Dell Modus) aktiviert, erstellt das BIOS einen ausfallsicheren Arbeitsspeicherbereich. Dieser Modus kann von Betriebssystemen verwendet werden, die die Funktion zum Laden kritischer Anwendungen unterstützen oder dem Betriebssystem-Kernel die...
  • Seite 78 Optimierungsmodus Dieser Modus unterstützt SDDC (Single Device Data Correction) nur bei Speichermodulen mit x4-Gerätebreite. Es sind keine besonderen Vorgaben für die Steckplatzbestückung zu beachten. ● Zwei Prozessoren: Bestücken Sie die Steckplätze nach dem Rundlaufprinzip, beginnend mit Prozessor 1. ANMERKUNG: Prozessor 1 und Prozessor 2 sollten identisch sein. Tabelle 17.

  • Seite 79: Entfernen Eines Speichermoduls

    Tabelle 17. Regeln für die Arbeitsspeicherbestückung (fortgesetzt) Prozessor Konfiguration Speicherbestückung Informationen zur Arbeitsspeicherbestückung Bestückungsreihenfolge bei Spiegelung wird unterstützt mit 6 oder 12 DIMMs A{1, 2, 3, 4, 5, 6}, Spiegelung pro Prozessor. B{1, 2, 3, 4, 5, 6}, A{7, 8, 9, 10, 11, 12}, B{7, 8, 9, 10, 11, 12} Bestückungsreihenfolge bei ●...

  • Seite 80: Installieren Eines Speichermoduls

    Abbildung 63. Entfernen eines Speichermoduls Nächste Schritte Bauen Sie das Speichermodul ein. 2. Wenn Sie das Modul dauerhaft entfernen, installieren Sie eine Speichermodul-Platzhalterkarte. Das Verfahren zum Installieren einer Speichermodul-Platzhalterkarte ist identisch mit dem Verfahren für die Installation eines Speichermoduls. Installieren eines Speichermoduls Das Verfahren zum Installieren eines DIMM-Moduls ist mit dem beim NVDIMM-N-Modul identisch.

  • Seite 81: Prozessoren Und Kühlkörper

    Abbildung 64. Installieren eines Speichermoduls Weitere Informationen zu den Positionen der Speichersteckplätze finden Sie im Themenbereich „Systemspeicherbelegung“. Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. 3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu System-Setup- Hauptmenü>...

  • Seite 82: Entfernen Des Prozessors Vom Prozessor- Und Kühlkörpermodul

    Abbildung 65. Entfernen des Prozessor- und Kühlkörpermoduls Nächste Schritte Installieren Sie das PHM. Entfernen des Prozessors vom Prozessor- und Kühlkörpermodul Voraussetzungen ANMERKUNG: Entfernen Sie den Prozessor nur dann vom Prozessor- und Kühlkörpermodul, wenn Sie den Prozessor oder den Kühlkörper austauschen. Beim Austausch einer Systemplatine ist dieses Verfahren nicht erforderlich. 1.
  • Seite 83 2. Setzen Sie einen Schlitzschraubendreher in den Steckplatz lösen gekennzeichnet mit einem gelben Etikett. Winden (nicht Hebeln) den Schraubendreher, um das Adaptermodul zerbrechen thermische einfügen anhaftet. 3. Drücken Sie die Halteklammern auf die Prozessorhalterung zum Entsperren der Halterung vom Kühlkörper. Abbildung 66.

  • Seite 84: Installieren Des Prozessors Im Prozessor- Und Kühlkörpermodul

    Installieren des Prozessors im Prozessor- und Kühlkörpermodul Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Schritte 1. Setzen Sie den Prozessor in den Prozessorsockel Auflagefach. ANMERKUNG: Stellen Sie sicher, dass Kontaktstift-1-Markierung auf der CPU-Ablage mit der Kontaktstift-1-Markierung auf dem Prozessor ausgerichtet ist.
  • Seite 85 Abbildung 69. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors 5. Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie den unteren Teil des Kühlkörpers nach unten, bis die Halterung auf dem Kühlkörper einrastet. ANMERKUNG: ● Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen.

  • Seite 86: Installieren Eines Prozessor- Und Kühlkörpermoduls

    Abbildung 70. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Installieren eines Prozessor- und Kühlkörpermoduls Voraussetzungen VORSICHT: Entfernen Sie den Kühlkörper nur dann vom Prozessor, wenn Sie den Prozessor austauschen möchten.
  • Seite 87 VORSICHT: Um eine Beschädigung der Lamellen des Kühlkörpers zu vermeiden, üben Sie keinen Druck auf die Kühlkörperlamellen aus. ANMERKUNG: Stellen Sie sicher, dass Sie das Prozessor- und Kühlkörpermodul parallel zur Systemplatine halten, um Beschädigungen an den Komponenten zu vermeiden. 2. Drücken Sie die blauen Halteklammern nach innen, damit der Kühlkörper nach unten hin einrasten kann. 3.

  • Seite 88: Erweiterungskartenhalter

    Abbildung 71. Installieren eines Prozessor- und Kühlkörpermoduls Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Erweiterungskartenhalter Entfernen des Erweiterungskartenhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. 2.

  • Seite 89: Installieren Des Erweiterungskartenhalters

    Abbildung 72. Entfernen des Erweiterungskartenhalters Nächste Schritte Installieren Sie den Erweiterungskartenhalter. Installieren des Erweiterungskartenhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Schritte Richten Sie den Erweiterungskartenhalter auf die Führungsstifte am System aus und drücken Sie ihn nach unten, bis er einrastet. Abbildung 73.

  • Seite 90: Richtlinien Zum Einsetzen Von Gpu-Karten

    ● Wenn eine GPU in den Steckplätzen 1, 3 installiert ist, ist der rechte externe Lüfter erforderlich. Wenn eine GPU in den Steckplätzen 6, 8 installiert ist, sind beide externen Lüfter erforderlich. ● Für GPU-fähige SKUs sind zwei externe Lüfter erforderlich, es gibt keine SKU, die nur über einen linken externen Lüfter verfügt. ●...

  • Seite 91: Installieren Des Optionalen Gpu-Kartenhalters

    Abbildung 74. Entfernen des GPU-Kartenhalters Nächste Schritte Installieren Sie den optionalen GPU-Kartenhalter. Installieren des optionalen GPU-Kartenhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Schritte Richten Sie den GPU-Kartenhalter auf die Aussparungen und Führungsstifte am System aus und drücken Sie den GPU-Kartenhalter nach unten, bis er einrastet.

  • Seite 92: Erweiterungskarten

    Abbildung 75. Installieren des optionalen GPU-Kartenhalters Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Erweiterungskarten Richtlinien zum Einsetzen von Erweiterungskarten In der folgenden Tabelle werden die unterstützten Erweiterungskarten beschrieben: Tabelle 18.

  • Seite 93: Priorität Der Erweiterungskartensteckplätze

    Kartentyp Steckplatzpriorit Maximal (Systemkonfiguration) rität ät zulässig 1 oder 2 CPU, ohne GPU Dell PowerEdge Express Flash (PCIe-SSD)-Bridge 1, 3 (kein externer Lüfter) RAID (H330), RAID (H730P) RAID (H740P) 0, 1 RAID (H840), BOSS 4, 7, 1, 6, 8 Intel OPA NIC...
  • Seite 94 7, 8, 6, 4 HBA330 0, 1, 3 PCIe-SSD-Laufwerke 1, 3, 7, 8, 6, 4 CPU 2, 2 externe Lüfter Dell PowerEdge Express Flash (PCIe-SSD)-Bridge 1, 3 GPUs 3, 6, 8, 1 RAID (H330), RAID (H730) RAID (H740) 0, 1 ,3...

  • Seite 95: Entfernen Einer Erweiterungskarte

    Entfernen einer Erweiterungskarte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 29. Entfernen Sie das Kühlgehäuse. Entfernen Sie den Erweiterungskartenhalter. Schritte 1.

  • Seite 96: Installieren Einer Erweiterungskarte

    Abbildung 77. Einsetzen des Abdeckblechs Nächste Schritte Installieren Sie eine Erweiterungskarte. Installieren einer Erweiterungskarte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Entfernen Sie das Kühlgehäuse. Entfernen Sie den Erweiterungskartenhalter. Schritte 1. Nehmen Sie die Erweiterungskarte aus der Verpackung und bereiten Sie sie für den Einbau vor. Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde.

  • Seite 97: M.2-Ssd-Modul

    Abbildung 78. Entfernen des Abdeckblechs Abbildung 79. Installieren einer Erweiterungskarte Nächste Schritte Installieren Sie den Erweiterungskartenhalter. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28.

  • Seite 98: Installieren Des M.2-Ssd-Moduls

    Schritte 1. Lösen Sie die Schrauben und heben Sie die Rückhalteriemen, mit denen das M.2-SSD-Modul auf der BOSS-Karte befestigt ist, an. 2. Ziehen das M.2-SSD-Modul weg von den Anschlüssen auf der BOSS-Karte. Abbildung 80. Entfernen des M.2-SSD-Moduls Nächste Schritte Installieren Sie das M.2-SSD-Modul.

  • Seite 99: Optionale Microsd- Oder Vflash-Karte

    Abbildung 81. Installieren des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. ANMERKUNG: Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Installieren des Erweiterungskarten- Risers. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29.

  • Seite 100: Einsetzen Der Microsd-Karte

    Abbildung 82. Entfernen der MicroSD-Karte aus dem Steckplatz ANMERKUNG: Vermerken Sie nach dem Entfernen auf jeder microSD-Karte die Nummer des zugehörigen Steckplatzes. Nächste Schritte Installieren Sie eine microSD-Karte. Einsetzen der MicroSD-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Anschluss für die interne SD-Karte) im System-Setup aktiviert ist.

  • Seite 101: Optionales Idsdm- Oder Vflash-Modul

    Abbildung 83. Einsetzen der MicroSD-Karte Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Optionales IDSDM- oder vFlash-Modul Entfernen des optionalen IDSDM- oder vFlash-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28.

  • Seite 102: Installieren Des Optionalen Idsdm- Oder Vflash-Moduls

    Abbildung 84. Entfernen des optionalen IDSDM-/vFlash-Moduls ANMERKUNG: Es gibt zwei DIP-Schalter für Schreibschutz auf dem IDSDM/vFlash-Modul. Nächste Schritte Setzen Sie die optionale IDSDM/vFlash-Karte ein. Installieren des optionalen IDSDM- oder vFlash-Moduls Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Schritte 1.

  • Seite 103: Rückwandplatine

    Je nach Konfiguration unterstützt das System eine der folgenden Kombinationen von Festplatten: ● 8 x 3,5-Zoll-SAS/SATA-Rückwandplatinen ● 18 x 3,5-Zoll-SAS/SATA-Rückwandplatinen ● 8 x Dell PowerEdge Express Flash 2,5-Zoll-NVMe-Rückwandplatine ● 16 x 2,5-Zoll-SAS/SATA-Rückwandplatine mit den nachfolgenden, optionalen Rückwandplatinen: ○ 8 x 2,5-Zoll-NVMe-Rückwandplatine ○...
  • Seite 104 Abbildung 86. 16 x 2,5-Zoll-SAS/SATA-Rückwandplatine 1. Stromanschluss A der Rückwandplatine [J_BP_PWR_A] 2. Stromanschluss B der Rückwandplatine [J_BP_PWR_B] 3. Stromanschluss für optisches Laufwerk [J_ODD_PWR] 4. Signalanschluss der Rückwandplatine [J_BP_SIG] 5. SAS-A0-Anschluss [J_SAS_A0] 6. SAS-B0-Anschluss [J_SAS_B0] 7. I2C-Anschluss Abbildung 87. 8 x 2,5-Zoll-NVMe-Rückwandplatine 1.

  • Seite 105: Entfernen Einer Rückwandplatine

    Abbildung 89. 8 x 3,5-Zoll-SAS/SATA-Rückwandplatine 1. Stromanschluss für optisches Laufwerk [J_ODD1] 2. Stromanschluss der Rückwandplatine [J_BP_PWR_A] 3. SAS-A0-Anschluss [J_BP_SIG] 4. Signalanschluss der Rückwandplatine [J_SAS_A0] 5. SAS-B0-Anschluss [J_SAS_B0] Entfernen einer Rückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Festplatten und der Rückwandplatine zu vermeiden, müssen Sie die Festplatten aus dem System entfernen, bevor Sie die Rückwandplatine entfernen.

  • Seite 106: Installieren Der Rückwandplatine

    Abbildung 90. Entfernen einer Rückwandplatine Nächste Schritte Installieren Sie eine Rückwandplatine. Installieren der Rückwandplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 29.

  • Seite 107: Rückwandplatinenverkabelung

    Abbildung 91. Installieren der Rückwandplatine Nächste Schritte 1. Falls zuvor entfernt, installieren Sie die mittlere Kühlungslüfterbaugruppe. Installieren Sie die Laufwerke in den ursprünglichen Steckplätzen. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Rückwandplatinenverkabelung Abbildung 92.
  • Seite 108 5. PERC-Adapter 6. SAS-Kabel (BP: J_SAS_A0 zu interner PERC-Karte) 7. SAS-Kabel (BP: J_SAS_B0 zu interner PERC-Karte) 8. 2,5-Zoll-Rückwandplatine (x16) Abbildung 93. 2,5-Zoll-SAS/SATA (x16) zu internem PERC mit 2,5-Zoll-NVMe (x8) zu NVMe-Brücke 1. 2,5-Zoll-NVMe-Rückwandplatine (x8) 2. NVMe-Kabel (BP: J_PCIE_B0 zu PCIe-Brücke: J6) 3.
  • Seite 109 Abbildung 94. 3,5-Zoll-SAS/SATA (x8) zu internem PERC 1. SAS-Kabel (BP: SAS_A0 zu interner PERC-Karte: SAS_A) 2. SAS-Kabel (BP: SAS_B0 zu interner PERC-Karte: SAS_B) 3. Interner PERC 4. 3,5-Zoll-SAS/SATA-Rückwandplatine (x8) Abbildung 95. Integrierter 3,5-Zoll-SAS-Controller (x8) 1. SAS-Kabel (BP: SAS_A0 zu MB: SAS_A) 2.

  • Seite 110: Integrierte Speichercontrollerkarte

    Abbildung 96. Interner 3,5-Zoll-PERC (x18) 1. SAS-Kabel (BP: SAS_A0 zu interner PERC-Karte: SAS_A) 2. SAS-Kabel (BP: SAS_B0 zu interner PERC-Karte: SAS_B) 3. Interne PERC-Karte 4. 3,5-Zoll-SAS/SATA-Rückwandplatine (x18) Integrierte Speichercontrollerkarte Entfernen der integrierten Speichercontrollerkarte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28.

  • Seite 111: Installieren Der Integrierten Speichercontrollerkarte

    Abbildung 97. Entfernen der integrierten Speichercontrollerkarte Nächste Schritte Installieren Sie die integrierte Speichercontrollerkarte. Installieren der integrierten Speichercontrollerkarte Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Schritte 1. Verbinden Sie die Datenkabel des integrierten Speichercontrollers. 2. Halten Sie die Speichercontrollerkarte fest und setzen Sie die Karte in den dedizierten Steckplatz auf der Systemplatine ein. Abbildung 98.

  • Seite 112: Systembatterie

    Systembatterie Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen eine Batterie desselben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus. Weitere Informationen finden Sie in den Sicherheitsinformationen, die mit Ihrem System geliefert wurden. 1.

  • Seite 113: Optionaler, Interner Usb-Speicherstick

    Optionaler, interner USB-Speicherstick Austauschen des optionalen internen USB-Speichersticks Voraussetzungen VORSICHT: Damit der USB-Speicherstick andere Komponenten im Servermodul nicht behindert, darf er die folgenden maximalen Abmessungen nicht überschreiten: 15,9 mm Breite x 57,15 mm Länge x 7,9 mm Höhe. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28.
  • Seite 114 Abbildung 101. Entfernen der Bedienfeldbaugruppe 4. Um das Informationsschild zu entfernen, führen Sie die folgenden Schritte durch: a. Finden Sie die Laschen am Informations-Tag. b. Drücken Sie das Infoschild aus der Aussparung, um es vom Bedienfeld zu entfernen. ANMERKUNG: Bewahren Sie das Informations-Tag auf, um es in das neue Bedienfeld einzusetzen. Abbildung 102.

  • Seite 115: Installieren Der Bedienfeldbaugruppe

    Installieren der Bedienfeldbaugruppe Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Schritte 1. Ersetzen Sie das leere Informationsschild im neuen Bedienfeld durch das Informationsschild, das Sie aus dem alten Bedienfeld entfernt haben. Abbildung 103. Anbringen des Informationsschilds 2. Um das Infoschild einzusetzen, drücken Sie es in die Aussparung im Bedienfeld. 3.

  • Seite 116: Modul Vertrauenswürdige Plattform

    Abbildung 104. Installieren der Bedienfeldbaugruppe Nächste Schritte Installieren Sie die Kühlungslüfterbaugruppe. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Modul Vertrauenswürdige Plattform Upgrade des Trusted Platform Module Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28.

  • Seite 117: Installieren Des Tpm-Moduls

    gebrochen. Das entfernte TPM lässt sich dann nicht wieder auf der Systemplatine installieren und kann auch auf keiner anderen Systemplatine installiert werden. Entfernen des TPM Schritte 1. Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig. 2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde.

  • Seite 118: Initialisieren Des Tpm 1.2 Für Txt-Benutzer

    Initialisieren des TPM 1.2 für TXT-Benutzer Schritte 1. Drücken Sie beim Systemstart auf F2, um das System-Setup aufzurufen. 2. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) > System Security Settings (Systemsicherheitseinstellungen). 3. Wählen Sie in der Option TPM-Sicherheit Eingeschaltet mit Vorstart-Messungen. 4.
  • Seite 119 VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an. 2. Halten Sie den Stift, ziehen Sie am blauen Freigabestift und schieben Sie die Systemplatine in Richtung der Systemvorderseite. Durch Schieben der Systemplatine in Richtung der Gehäusevorderseite werden die Stecker aus den Steckplätzen am Gehäuse gelöst. 3.

  • Seite 120: Einsetzen Der Hauptplatine

    Abbildung 107. Entfernen der Systemplatine Nächste Schritte Bauen Sie die Systemplatine ein. Einsetzen der Hauptplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Schritte 1. Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.
  • Seite 121 Abbildung 108. Einsetzen der Hauptplatine 4. Befestigen Sie die Systemplatine mit den entsprechenden Schrauben unter Verwendung eines Kreuzschlitzschraubendrehers Größe 2 am Gehäuse. Nächste Schritte 1. Installieren Sie die folgenden Komponenten: Trusted Platform Module (TPM) Speichermodule Prozessoren und Kühlkörpermodule Interner USB-Stick VFlash-/IDSDM-Modul Integrierte Speichercontrollerkarte g.

  • Seite 122: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore

    Weitere Informationen finden Sie im Benutzerhandbuch zu Integrated Dell Remote Access Controller unter www.dell.com/ poweredgemanuals. Wiederherstellen der Service-Tag-Nummer mit Easy Restore Mithilfe der Funktion „Easy Restore“ können Sie Ihre Service-Tag-Nummer, Ihre Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen. Alle Daten werden automatisch in einem Flash- Backupgerät gesichert.

  • Seite 123: Stromzwischenplatinen

    Stromzwischenplatinen Anschlüsse der Haupt- und GPU-Stromzwischenplatinen Abbildung 109. Hauptstromzwischenplatine 1. Stromanschluss von Rückwandplatine 1 [J_BP1] 2. Stromanschluss von Rückwandplatine 0 [J5] 3. P2-Stromanschluss [J3] 4. P1-Stromanschluss [J_BP0] 5. Stromanschluss von Rückwandplatine 2 [J_BP2] 6. Anschluss für Netzteil 1 7. Anschluss für Netzteil 2 8.

  • Seite 124: Entfernen Der Gpu-Stromzwischenplatine

    Entfernen der GPU-Stromzwischenplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 29. Entfernen Sie die Netzteile. Entfernen Sie die Systemplatine. Schritte 1.

  • Seite 125: Entfernen Der Hauptstromzwischenplatine

    Abbildung 112. Installieren der GPU-Stromzwischenplatine Nächste Schritte Bauen Sie die Systemplatine ein. Installieren Sie die Netzteile. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des System auf Seite 29. Entfernen der Hauptstromzwischenplatine Voraussetzungen VORSICHT: Um die Hauptstromzwischenplatine vor Schäden zu schützen, müssen vor dem Entfernen der Stromzwischenplatinen die Netzteile aus dem System entfernt werden.

  • Seite 126: Installieren Der Hauptstromzwischenplatine

    Abbildung 113. Entfernen der Hauptstromzwischenplatine Nächste Schritte Installieren Sie die Hauptstromzwischenplatine. Installieren der Hauptstromzwischenplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 28. Schritte 1. Richten Sie die Schraubenöffnungen auf der Hauptstromzwischenplatine (PIB) auf die Löcher am Systemgehäuse aus. 2.

  • Seite 127: Konvertieren Des Systems Vom Tower-Modus In Den Rack-Modus

    Konvertieren des Systems vom Tower-Modus in den Rack-Modus Ihr System kann vom Tower- in den Rack-Modus konvertiert werden. Um das System vom Tower- in den Rack-Modus zu konvertieren, benötigen Sie das Kit zur Konvertierung vom Tower- in den Rack- Modus, das Folgendes enthält: ●...
  • Seite 128 Abbildung 116. Anbringen der Schutzfolie 6. Installieren Sie die Rackmontagewinkel, indem Sie die folgenden Schritte ausführen: a. Richten Sie die drei Schraubenbohrungen auf den Rackmontagewinkeln an den Schraubenbohrungen auf der Ober- und Unterseite des Systems aus. b. Befestigen Sie den Rackwinkel mithilfe eines Kreuzschlitzschraubendrehers (Nr. 2) am System. Abbildung 117.

  • Seite 129: Kapitel 4: Systemdiagnose

    Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 130: Bedienelemente Der Systemdiagnose

    Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.

  • Seite 131: Kapitel 5: Wie Sie Hilfe Bekommen

    Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell EMC: Schritte 1.

  • Seite 132: Quick Resource Locator Für Poweredge T640

    Support von Dell EMC. ● Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet.

Diese Anleitung auch für:

E47s serie

Inhaltsverzeichnis
