Siko AP10T Kurzanleitung

Kurzanleitung
AP10T
Sollwertanzeige
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ap10t
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass die Soll-
wertanzeige richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko.de
AP10T · Datum 22.04.2015 · Art. Nr. 88404 · Änd. Stand 146/15
Mechanische Montage
Gerät über rückseitige Gewindebohrungen auf einer ebenen Auflagefläche
befestigen.

Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Sollwertanzeige oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für die Sollwertanzeige müssen geschirmt sein. Litzenquer-
schnitt Leitungen ≥0.14 ... ≤0.5 mm².
• Anschlussverbindungen nicht unter Spannung schließen oder lösen.
• Verdrahtungsarbeiten spannungslos durchführen.
• Litzen mit geeigneten Aderendhülsen versehen.
• Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindungen
zu überprüfen.
• Leitungsführungen parallel zu Energieleitungen vermeiden. Schirmbleche
oder metallisierte Gehäuse verwenden.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschlussbelegung
PIN Belegung
1 DÜB/CANL
2 DÜA/CANH
3 +UB
4 GND/SGND
Inbetriebnahme

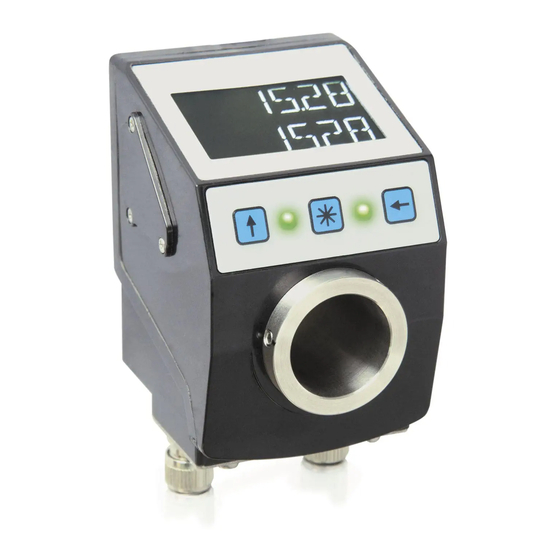

Die Sollwertanzeige verfügt über eine zweizeilige Anzeige, drei Bedientasten,
eine Quittierungstaste und eine LED-Anzeige mit 2 LEDs.
Im Grundzustand wird in der oberen Zeile Sollwert 1 und in der unteren Zeile
Sollwert 2 angezeigt.
Konfiguration
• Das Drücken der - Taste startet den Parametrier-/Programmiermodus.
Im Konfigurations-Modus werden die erforderlichen Parameter eingestellt.
Hierbei wird im Display in der 1. Zeile jeweils der Parameter und in der 2. Zeile
der zugehörige Wert dargestellt.
Mit der - Taste kann der aktuelle Wert, bzw. bei mehrstelliger Werteingabe
die blinkenden Stelle verändert werden.
Mit der - Taste wird bei mehrstelligen Zahlen zur nächsten Stelle weiterge-
schaltet.
Durch betätigen der
flüchtig gespeichert. Wird keine Taste betätigt, so wird der Konfigurations-
Modus nach ~30 s verlassen, ohne dass der zuletzt angezeigte Wert gespeichert
wird, d. h. der ursprüngliche Wert bleibt erhalten.
Konfigurationsparameter CAN
Parameter Wertebereich
ID 1 ... 127
Maß ød 2x M5, 7 mm tief
Maß L1 22
KBAUD 125, 250, 500, 800,
Maß L2 20 ±0.15
1000kbd, Auto
Konfigurationsparameter RS485
Parameter Wertebereich
ID 1 ... 127
KBAUD 19.2, 57.6, 115.2
Weitere Konfigurationsparameter sind den ausführlichen Dokumentationen zu
entnehmen.
Technische Daten
Elektrische Daten
Betriebsspannung
Stromaufnahme
Bus-Ein Bus-Aus
 


 
 
Ansichtseite = Steckseite
- Taste wird der eingestellte Wert bestätigt und nicht-
Default Bedeutung/Bemerkung
125 Bus-Adresse
ACHTUNG
Nach Änderung des Parameters muss
ein Neustart durchgeführt werden!
Auto CAN Baudrate (z. B. 250 kbit/s)
Default Bedeutung/Bemerkung
31 Bus-Adresse
ACHTUNG
Nach Änderung des Parameters muss
ein Neustart durchgeführt werden!
57.6 SIKONETZ Baudrate (z. B. 57.6 kbit/s)
Ergänzung
24 V DC ±20 %
~30 mA bei Betrieb mit LEDs zuzüglich ~3 mA
pro LED
