Introducción
Estos robustos amplifi cadores de 2RU y 2 canales, enfriados con ventilador, proporcionan un rendimiento de valor alto y potencia en un chasis fuerte
y compacto. La serie está compuesta por cuatro modelos: CMX 300V, CMX 500V, CMX 800V y CMX 2000V. El modelo CMX 2000V está cubierto en un
manual separado.
Características
• Limitadores de recorte independientes, anulables por el usuario
• Filtrado de baja frecuencia completamente seleccionable; opción de atenuación progresiva de 30 ó 50 Hz
• Modos de operación estereofónica (canal doble), de entrada paralela o monofónica puenteada
• Entradas balanceadas — XLR, ¼" (6,3 mm) TRS y barra protectora
• Bloque de terminales enchufables y salidas Speakon™
• 21 perillas de bloqueo de la ganancia
• Indicadores LED en el panel frontal para señal y recorte y potencia
• Placa de seguridad de control de la atenuación
Modo estereofónico, ambos canales excitados
8Ω / FTC 20 Hz –20 kHz / 0,1% THD
8Ω /EIA 1 kHz / 0,1% THD
4Ω / FTC 20 Hz – 20 kHz / 0,1% THD
SP SP
4Ω /EIA 1 kHz / 0,5% THD
2Ω /EIA 1 kHz / 1% THD
Excitación directa de 70V /EIA 1 kHz / 1% THD

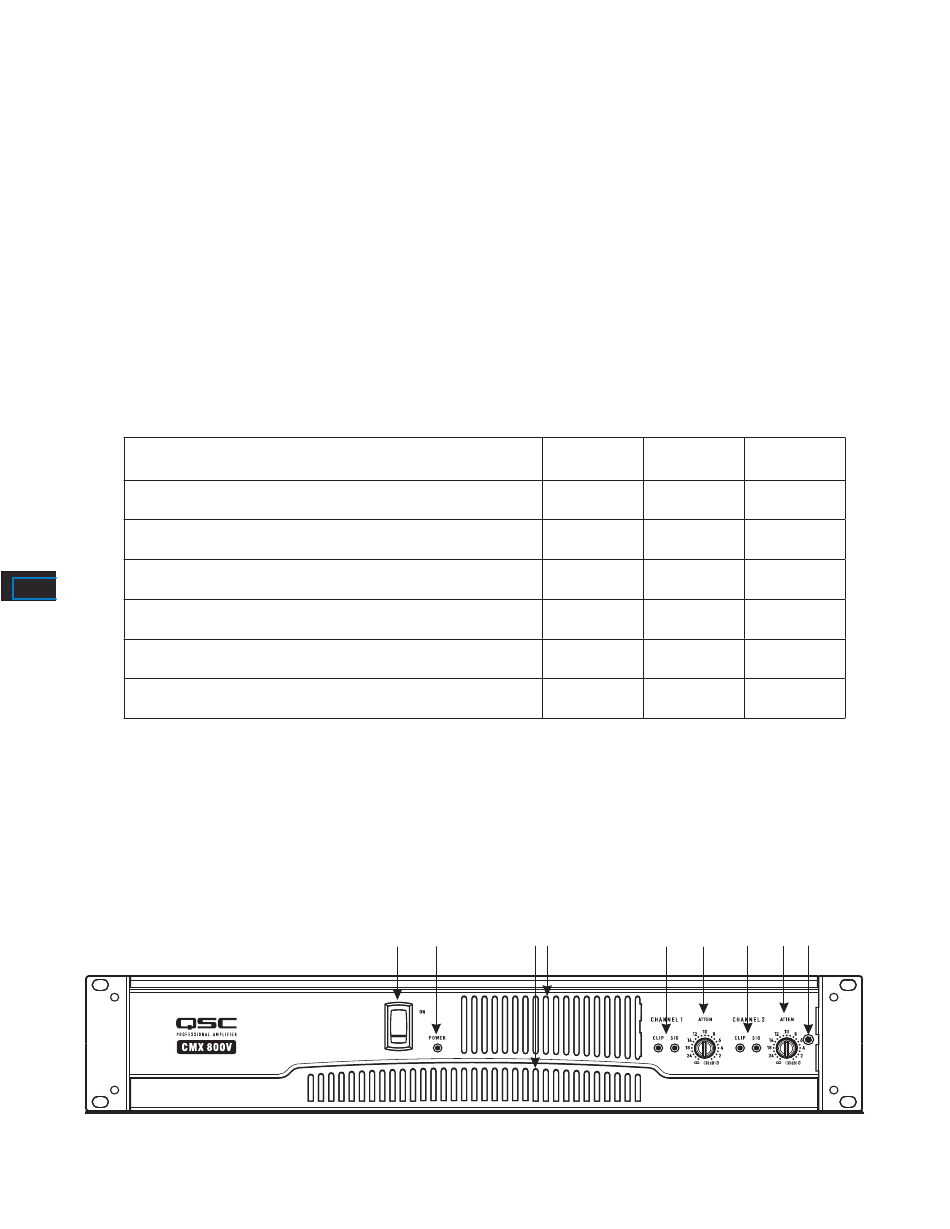

Panel frontal

1. Interruptor eléctrico
2. LED indicador de potencia
3. Aberturas de ventilación
4. Indicadores LED de recorte y señal (Canal 1)
– Tabla 1 –
5. Control de la atenuación (Canal 1)
6. Indicadores LED de recorte y señal (Canal 2)
7. Control de la atenuación (Canal 2)
8. Tornillo de retención de la placa de bloqueo
1 2 3
– Figura 1 –
4
CMX CMX
300V 500V
185 W 260 W
200 W 300 W
280 W 400 W
300 W 500 W
430 W 700 W
- -
4 5 6
CMX
800V
450 W
500 W
650 W
800 W
1200 W
400 W
7 8
