Seite 1: Inhaltsverzeichnis

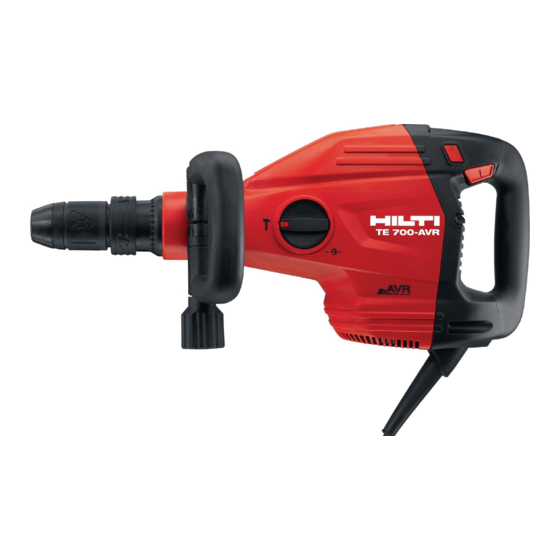

TE 700-AVR Deutsch English Magyar Polski Русский Česky Slovenčina Hrvatski Slovenščina Български Română Türkçe ‫ﻲ‬ ‫ﺑ ﺮ‬ ‫ﻋ‬ Українська 日本語 한국어 繁體中文中文 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 2 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 3 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 4 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 5 TE 700-AVR Original-Bedienungsanleitung ........
Seite 6 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 7: Angaben Zur Dokumentation
Schutzhandschuhe benutzen 1.4 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß...
Seite 8: Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Sicherheit 2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen.
Seite 9: Sicherheitshinweise Für Hämmer
▶ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. ▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektro- werkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.
Seite 10: Beschreibung
▶ Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen. ▶ Sichern Sie bei Durchbruchsarbeiten den Bereich auf der gegenüberliegenden Seite der Arbeiten ab. Abbruchteile können heraus und / oder herunterfallen und andere Personen verletzen. ▶...
Seite 11: Wiederanlaufsperre
Das Gerät läuft nach einem Stromausfall nicht selbstständig an. Der Ein-/Ausschalter muss erst wieder gelöst und neu gedrückt werden. 3.7 Lieferumfang Meißelhammer, Seitenhandgriff, Bedienungsanleitung. Hinweis Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter: www.hilti.com 4 Technische Daten 4.1 Meißelhammer Hinweis Bemessungsspannung, Bemessungsstrom, Frequenz und Bemessungsaufnahme entnehmen Sie bitte ihrem länderspezifischen Typenschild.
Seite 12: Bedienung
Prüfen Sie das Werkzeug vor jeder Benutzung auf Beschädigungen und ungleichmäßige Abnutzung und tauschen es gegebenenfalls aus. Hinweis Verwenden Sie nur Originalfett von Hilti. Die Verwendung eines nicht geeigneten Fettes kann Schäden am Produkt verursachen. 1. Fetten Sie das Einsteckende des Einsatzwerkzeuges leicht ein.
Seite 13 Hinweis Verwenden Sie nur Originalfett von Hilti. Die Verwendung eines nicht geeigneten Fettes kann Schäden am Produkt verursachen. 5.4 Werkzeug herausnehmen GEFAHR Brandgefahr Gefahr bei Kontakt zwischen heißem Werkzeug und leicht entflammbaren Materialien. ▶ Legen Sie das heiße Werkzeug nicht auf leicht entflammbaren Materialien ab.
Seite 14: Meißeln 6 ▶ Stellen Sie Den Funktionswahlschalter Auf Diese Stellung
▶ Reinigen Sie regelmäßig die Staubschutzkappe an der Werkzeugaufnahme mit einem sauberen, tro- ckenen Tuch. ▶ Wischen Sie die Dichtlippe vorsichtig sauber und befetten Sie diese wieder leicht mit Hilti Fett. ▶ Ersetzen Sie unbedingt die Staubschutzkappe, wenn die Dichtlippe beschädigt ist.
Seite 15 ▶ Setzen Sie den Meißelhammer auf dem Untergrund auf und lassen Sie ihn im Leerlauf laufen. Wenn nötig wiederholen, bis das Schlagwerk arbeitet. ▶ 1-2 Hübe Originalfett von Hilti Werkzeugaufnahme nicht ausrei- chend gefettet. in die Werkzeugaufnahme ge- ben, anschließend Werkzeug...
Seite 16: Entsorgung
10 Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. ▶ Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! 11 Herstellergewährleistung...
Seite 17: About This Documentation
Protection class II (double-insulated) Wear protective gloves 1.4 Product information Hilti products are designed for professional use and may be operated, serviced and maintained only by trained, authorized personnel. This personnel must be informed of any particular hazards that may be English...
Seite 18: Declaration Of Conformity
The type designation and serial number are stated on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Breaker TE 700AVR...
Seite 19 ▶ Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury. ▶ Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.
Seite 20: Intended Use
The voltage provided by the electric supply is too high. Note Bring the product to Hilti Service in good time. This will help to ensure that it’s always ready for use. 3.5 Power level indicator The breaker is equipped with a power level indicator LED.
Seite 21 3.7 Items supplied Breaker, side handle, operating instructions. Note You can find other system products approved for your product at your local Hilti Center or online at: www.hilti.com 4 Technical data 4.1 Breaker Note For details of the rated voltage, frequency, current and input power, please refer to the power tool’s...
Seite 22 Check the accessory tool for damage or uneven wear each time before use and replace it if necessary. Note Use only the recommended grease supplied by Hilti. Use of unsuitable grease may cause damage to the product. 1. Apply a little grease to the connection end of the accessory tool.
Seite 23 5.5 Positioning the chisel Note The chisel can be adjusted to 24 different positions (in 15° increments). This ensures that flat chisels and shaped chisels can always be set to the optimum working position. ▶ Set the function selector switch to and position the chisel as desired.
Seite 24: Transport And Storage
▶ Clean the dust shield on the chuck with a dry, clean cloth at regular intervals. ▶ Clean the sealing lip by wiping it carefully and then grease it again lightly with Hilti grease. ▶ It is essential that the dust shield is replaced if the sealing lip is damaged.
Seite 25 Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Seite 26: Szimbólumok A Terméken
Véső pozicionálása II. érintésvédelmi osztály (kettős szigetelés) Viseljen védőkesztyűt 1.4 Termékinformációk A Hilti termékeket kizárólag szakember általi használatra szánták és a készüléket csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről Magyar Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 27: Megfelelőségi Nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Biztonság 2.1 Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást.
Seite 28 ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. ▶ Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. Az elektromos kéziszerszám alkalmazásának megfelelő személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő...
Seite 29 2.3 Vésőkalapács kiegészítő biztonsági tudnivalók Személyi biztonsági előírások ▶ A terméket csak kifogástalan műszaki állapotban használja. ▶ Soha ne végezzen módosításokat vagy változtatásokat a gépen. ▶ Használja a géppel együtt szállított kiegészítő fogantyút. A gép feletti ellenőrzés elvesztése sérülést okozhat. ▶...
Seite 30 • Az áramforrás feszültsége túl magas. Tudnivaló Időben vigye el a terméket egy Hilti Szervizbe. Így az mindig üzemkész marad. 3.5 Teljesítményválasztó kijelző A vésőkalapács világító jelzéssel ellátott teljesítményválasztó kijelzővel van felszerelve. A teljesítményválasztó kapcsoló megnyomásával kb. 70%-ra csökkentheti a vésőteljesítményt. Csökkentett teljesítmény esetén a teljesítményválasztó...
Seite 31 Használat előtt ellenőrizze a szerszámot, hogy nem sérült-e, illetve található-e egyenetlen kopás, és szükség esetén cserélje ki. Tudnivaló Csak eredeti Hilti gépzsírt használjon. Nem megfelelő gépzsír használata a termék károsodásához vezethet. 1. Enyhén zsírozza be a betétszerszám befogószárát. 2. Helyezze a betétszerszámot a tokmányba, és enyhén rászorítva fordítsa el, amíg az hallhatóan be nem kattan a vezetőhornyokba.
Seite 32 Tudnivaló Csak eredeti Hilti gépzsírt használjon. Nem megfelelő gépzsír használata a termék károsodásához vezethet. 5.4 Szerszám kivétele VESZÉLY Tűzveszély Veszély a forró szerszám gyúlékony anyaggal való érintkezésekor. ▶ Ne helyezze a forró szerszámot gyúlékony anyagra. FIGYELMEZTETÉS Sérülésveszély A szerszám a használat során felforrósodik.
Seite 33: Ápolás És Karbantartás
7.1 A porvédő sapka tisztítása ▶ Száraz, tiszta törlőkendő segítségével rendszeresen tisztítsa meg a tokmányon található porvédő sapkát. ▶ Óvatosan törölje tisztára a porvédő gyűrűt, majd kenje be egy kevés Hilti zsírral. ▶ Feltétlenül cserélje ki a porvédő sapkát, ha a gyűrű sérült.
Seite 34 (pl. építési munkaterület lámpájával). Ez- után kapcsolja ki, majd újra be a gépet. A gép megsérült, vagy elérte azt ▶ A terméket csak Hilti Szervizben az üzemidőt, amikor szervizelést javíttassa. igényel. Nincs ütés. A gép túl hideg.
Seite 35 10 Ártalmatlanítás Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. ▶ Az elektromos szerszámokat ne dobja a háztartási szemétbe! 11 Gyártói garancia...
Seite 36: Objaśnienie Symboli
Nosić rękawice ochronne 1.4 Informacje o produkcie Produkty Hilti przeznaczone są do użytku profesjonalnego i mogą być eksploatowane, konserwowane i utrzymywane we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel. Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach.
Seite 37: Deklaracja Zgodności
Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpieczeństwo 2.1 Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać...
Seite 38 ▶ Zawsze nosić osobiste wyposażenie ochronne i zakładać okulary ochronne. Noszenie osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask ochronny lub ochraniacze słuchu, w zależności od rodzaju i użytkowania elektronarzędzia, zmniejsza ryzyko obrażeń ciała. ▶ Unikać niezamierzonego uruchomienia elektronarzędzia. Przed podłączeniem elektronarzędzia do sieci elektrycznej i/lub założeniem akumulatora na urządzenie oraz wzięciem urządzenia do ręki lub przenoszeniem go, należy upewnić...
Seite 39: Użytkowanie Zgodne Z Przeznaczeniem
▶ W przypadku prac przebiciowych należy zabezpieczyć obszar po drugiej stronie. Oderwane materiały mogą wypaść i/lub spaść, powodując obrażenia osób trzecich. ▶ Urządzenie zawsze trzymać obiema rękami za przewidziane do tego celu uchwyty. Uchwyty muszą być zawsze suche i czyste. ▶...
Seite 40 Ochrona przed przegrzaniem. • Napięcie prądu zasilającego jest zbyt wysokie. Wskazówka Oddać produkt odpowiednio wcześnie do serwisu Hilti. Dzięki temu zawsze będzie gotowy do eksploatacji. 3.5 Wskaźnik wyboru mocy Młot dłutujący wyposażony jest we wskaźnik wyboru mocy z sygnałem świetlnym.
Seite 41: Przygotowanie Do Pracy
Przed każdym użyciem sprawdzić narzędzie pod kątem uszkodzeń i nierównomiernego zużycia, a w razie potrzeby wymienić je. Wskazówka Należy stosować wyłącznie oryginalny smar firmy Hilti. Zastosowanie nieodpowiedniego smaru może prowadzić do uszkodzenia produktu. 1. Lekko nasmarować końcówkę wtykową narzędzia roboczego.
Seite 42 2. Wsunąć narzędzie robocze w uchwyt narzędziowy i obracać z lekkim dociskiem, póki narzędzie słyszalnie nie zaskoczy na swoje miejsce. ◁ Produkt jest gotowy do eksploatacji. Wskazówka Należy stosować wyłącznie oryginalny smar firmy Hilti. Zastosowanie nieodpowiedniego smaru może prowadzić do uszkodzenia produktu. 5.4 Wyjmowanie narzędzia ZAGROŻENIE Zagrożenie pożarowe Niebezpieczeństwo w przypadku kontaktu gorącego narzędzia z łatwopalnym...
Seite 43 Wskazówka W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti oraz na: www.hilti.com 7.1 Czyszczenie pierścienia przeciwpyłowego ▶ Należy regularnie czyścić pierścień przeciwpyłowy przy uchwycie narzędziowym za pomocą czystej i suchej ściereczki.
Seite 44: Usuwanie Usterek
W razie potrzeby powtarzać, aż mechanizm udarowy zacznie pracować. Uchwyt narzędziowy nie jest wy- ▶ 1-2 porcje oryginalnego smaru Hilti wycisnąć do uchwytu starczająco nasmarowany. narzędziowego, następnie zamocować narzędzie i poprzez wielokrotne pociąganie za narzędzie upewnić się, że smar został...
Seite 45 10 Utylizacja Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytać należy w punkcie serwisowym Hilti lub doradcy handlowego.
Seite 46: Информация Об Изделии
Класс защиты II (двойная изоляция) Используйте защитные перчатки 1.4 Информация об изделии Изделия Hilti предназначены для профессионального использования, поэтому они могут обслуживаться и ремонтироваться только уполномоченным и обученным персоналом. Этот персонал должен пройти Русский Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 47: Общие Указания По Технике Безопасности Для Электроинструментов
директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия 2 Безопасность 2.1 Общие указания по технике безопасности для электроинструментов...
Seite 48 действием наркотиков, алкоголя или медикаментов. Незначительная ошибка при невниматель- ной работе с электроинструментом может стать причиной серьезного травмирования. ▶ Применяйте средства индивидуальной защиты и всегда обязательно надевайте защитные очки. Использование средств индивидуальной защиты, например респиратора, обуви на не- скользящей подошве, защитной каски или защитных наушников, в зависимости от вида и условий эксплуатации...
Seite 49 водящими предметами незащищенные металлические части электроинструмента находятся под напряжением, что может привести к поражению электрическим током. 2.3 Дополнительные указания по технике безопасности при работе с отбойным молотком Безопасность персонала ▶ Используйте электроинструмент только в технически исправном состоянии. ▶ Внесение изменений в конструкцию электроинструмента или его модификация категорически запрещаются.
Seite 50 3.7 Комплект поставки Отбойный молоток, боковая рукоятка, руководство по эксплуатации. Указание Другие, допущенные для использования с вашим изделием, системные принадлежности вы найдете в сервисном центре Hilti или на сайте www.hilti.com 4 Технические данные 4.1 Отбойный молоток Указание Номинальное напряжение, номинальный ток, частота и номинальная потребляемая мощность...
Seite 51: Эксплуатация
Энергия одиночного удара согласно методу EPTA 05/2009 11,5 Дж Масса согласно методу EPTA 01 7,9 кг 4.2 Данные по шуму и вибрациям согласно EN 60745 Приводимые здесь значения уровня звукового давления и вибрации были измерены согласно стан- дартизированной процедуре измерения и могут использоваться для сравнения электроинструментов между...
Seite 52 Перед каждым использованием проверяйте рабочий инструмент на отсутствие повреждений и неравномерный износ, при необходимости заменяйте его. Указание Используйте только оригинальную пластичную смазку фирмы Hilti. Использование неподходящей пластичной смазки может стать причиной повреждений электроинструмента. 1. Слегка смажьте хвостовик рабочего инструмента. 2. Вставьте рабочий инструмент в зажимной патрон и проверните его с небольшим усилием, пока...
Seite 53 Регулярно проверяйте все видимые части электроинструмента на отсутствие повреждений, а элементы управления — на исправное функционирование. • Не используйте электроинструмент при повреждениях и/или функциональных сбоях. Сразу сдавайте его в сервисный центр Hilti для ремонта. Русский Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 54: Поиск И Устранение Неисправностей
Указание Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного электроинструмента спрашивайте в ближайшем сервисном центре Hilti или смотрите на www.hilti.com. 7.1 Очистка пылезащитного колпачка ▶ Регулярно выполняйте очистку пылезащитного колпачка на зажимном патроне с помощью сухой и...
Seite 55 Большинство материалов, из которых изготовлены электроинструменты Hilti, подлежит вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы. Во многих странах фирма Hilti уже организовала прием старых (электро)инструментов (изделий) для утилизации. Допол- нительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у...
Seite 56: Vysvětlení Značek
Používejte ochranné rukavice. 1.4 Informace o výrobku Výrobky Hilti jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně...
Seite 57: Prohlášení O Shodě
Prohlašujeme na výhradní zodpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpečnost 2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí...
Seite 58 ▶ Dříve než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíč. Nástroj nebo klíč ponechaný v otáčivém dílu nářadí může způsobit úraz. ▶ Udržujte přirozené držení těla. Zaujměte bezpečný postoj a udržujte rovnováhu. Tak můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat. ▶...
Seite 59: Použití V Souladu S Určeným Účelem
• Příliš vysoké napájecí napětí. Upozornění Dejte výrobek včas do servisu Hilti. Tak zůstane vždy připravený k provozu. 3.5 Ukazatel zvoleného výkonu Sekací kladivo je vybavené ukazatelem zvoleného výkonu se světelnou signalizací. Stisknutím přepínače výkonu lze výkon sekání snížit cca na 70 %. Při sníženém výkonu svítí ukazatel zvoleného výkonu.
Seite 60: Obsah Dodávky
3.7 Obsah dodávky Sekací kladivo, postranní rukojeť, návod k obsluze. Upozornění Další systémové produkty, schválené pro váš výrobek, najdete ve středisku Hilti nebo on-line na: www.hilti.com. 4 Technické údaje 4.1 Sekací kladivo Upozornění Jmenovité napětí, jmenovitý proud, frekvenci a jmenovitý příkon najdete na typovém štítku určeném pro vaši zemi.
Seite 61 Upozornění Používejte pouze originální tuk Hilti. Použití nevhodného tuku může způsobit poškození výrobku. 1. Mírně namažte upínací stopku nástroje. 2. Nasaďte nástroj do upínání a pod mírným tlakem s ním otáčejte, dokud slyšitelně nezaskočí.
Seite 62 5.5 Polohování sekáče Upozornění Sekáč je možné zaaretovat ve 24 různých polohách (po 15°). Tak lze s plochými a tvarovými sekáči vždy pracovat v optimální pracovní poloze. ▶ Nastavte volič funkcí do této polohy a nastavte polohu sekáče. 5.6 Aretace sekáče ▶...
Seite 63: Pomoc Při Poruchách
Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci. Upozornění Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete ve středisku Hilti nebo na: www.hilti.com. 7.1 Čištění protiprachového krytu ▶...
Seite 64: Záruka Výrobce
10 Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. ▶ Elektrické nářadí nevyhazujte do komunálního odpadu! 11 Záruka výrobce...
Seite 65: Vysvetlenie Značiek
Používajte ochranné rukavice 1.4 Informácie o produkte Výrobky značky Hilti sú určené pre profesionálneho používateľa a smie ich obsluhovať, udržiavať a opravo- vať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o rizikách a nebezpe- čenstvách, ktoré sa môžu vyskytnúť. Výrobok a jeho pomocné prostriedky sa môžu stať zdrojom nebezpe- Slovenčina...
Seite 66: Vyhlásenie O Zhode
Na vlastnú zodpovednosť vyhlasujeme, že tu opísaný výrobok sa zhoduje s nasledujúcimi smernicami a normami. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technické dokumentácie sú uložené tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpečnosť 2.1 Všeobecné bezpečnostné upozornenia pre elektrické náradie VAROVANIE Prečítajte si všetky bezpečnostné...
Seite 67 ▶ Noste prostriedky osobnej ochrannej výbavy a vždy používajte ochranné okuliare. Nosenie osobnej ochrannej výbavy, ako je maska proti prachu, bezpečnostná obuv s protišmykovou podrážkou, ochranná prilba alebo chrániče sluchu (podľa druhu a použitia elektrického náradia), znižuje riziko poranení. ▶ Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením na elektrické napájanie a/alebo pripojením akumulátora, pred uchopením alebo prenášaním sa uistite, že elektrické...
Seite 68: Používanie V Súlade S Určením
▶ Keď vykonávate práce, pri ktorých sa môže vkladací nástroj dostať do styku so skrytými elektrickými vedeniami, držte náradie za izolované úchopové plochy. Kontakt s elektrickým vedením pod napätím spôsobí, že aj kovové časti náradia budú pod napätím, a tým môžu viesť k úrazu elektrickým prúdom. ▶...
Seite 69 3.7 Rozsah dodávky Sekacie kladivo, bočná rukoväť, návod na obsluhu. Upozornenie Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom centre Hilti alebo on-line na stránke: www.hilti.com 4 Technické údaje 4.1 Sekacie kladivo Upozornenie Menovité...
Seite 70: Príprava Práce
Pred každým používaním skontrolujte nástroj, či nevykazuje poškodenia a nerovnomerné opotrebova- nie a v prípade potreby ho vymeňte. Upozornenie Používajte iba originálny tuk od firmy Hilti. Použitie nevhodného tuku môže zapríčiniť poškodenia výrobku. 1. Vsúvací koniec vkladacieho nástroja mierne namažte.
Seite 71 ▶ Pri výmene nástroja používajte ochranné rukavice. 1. Potiahnite upínanie nástrojov naspäť. 2. Vyberte nástroj. Upozornenie Používajte iba originálny tuk od firmy Hilti. Použitie nevhodného tuku môže zapríčiniť poškodenia výrobku. 5.5 Nastavenie polohy sekáča Upozornenie Sekáč možno nastaviť v 24 rôznych pozíciách (v krokoch po 15°). Táto funkcia umožňuje prácu s plochými a tvarovanými sekáčmi vždy v optimálnej pracovnej pozícii.
Seite 72: Poruchy A Ich Odstraňovanie
▶ Ochranný kryt proti prachu pri upínaní nástrojov pravidelne čistite čistou, suchou handrou. ▶ Tesniacu manžetu opatrne poutierajte do čista a opäť ju mierne namažte tukom značky Hilti. ▶ Ochranný kryt proti prachu bezpodmienečne vymeňte v prípade, že je tesniaca manžeta poškodená.
Seite 73 Náradie značky Hilti je z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. Slovenčina...
Seite 74 ▶ Elektrické náradie/zariadenia/prístroje neodhadzujte do domového odpadu! 11 Záruka výrobcu ▶ Ak máte akékoľvek otázky týkajúce sa záručných podmienok, obráťte sa, prosím, na vášho lokálneho partnera spoločnosti Hilti. Slovenčina Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 75: Objašnjenje Znakova
Nosite zaštitne rukavice 1.4 Informacije o proizvodu Hilti proizvodi su namijenjeni profesionalnom korisniku i smije ih posluživati, održavati i servisirati samo ovlašteno kvalificirano osoblje. To osoblje mora biti posebno podučeno o mogućim opasnostima. Proizvod i njemu pripadajuća pomoćna sredstva mogu biti opasna ako ih nepropisno i neispravno upotrebljava neosposobljeno osoblje.
Seite 76: Izjava O Sukladnosti
Pod vlastitom odgovornošću izjavljujemo da je ovdje opisani proizvod sukladan s važećim smjernicama i normama. Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Sigurnost 2.1 Opće sigurnosne napomene za električne alate UPOZORENJEPročitajte sve sigurnosne napomene i naputke.
Seite 77 ▶ Izbjegavajte nenormalan položaj tijela. Zauzmite siguran i stabilan položaj tijela i u svakom trenutku održavajte ravnotežu. Na taj način možete električni alat bolje kontrolirati u neočekivanim situacijama. ▶ Nosite prikladnu odjeću. Ne nosite široku odjeću ili nakit. Neka vaša kosa, odjeća i rukavice budu što dalje od pomičnih dijelova.
Seite 78: Namjenska Uporaba
• Napajanje strujom ima previsok napon. Napomena Na vrijeme odnesite proizvod u Hilti servis. Tako će uvijek biti spreman za rad. 3.5 Indikator izbora snage Čekić za rušenje je opremljen indikatorom izbora snage s lampicom. Pritiskom na prekidač za izbor snage možete smanjiti snagu sječenja na cca. 70%. Pri smanjenoj snazi svijetli indikator izbora snage.
Seite 79: Sadržaj Isporuke
3.7 Sadržaj isporuke Čekić za rušenje, bočni rukohvat, upute za uporabu. Napomena Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašem Hilti centru ili online na: www.hilti.com 4 Tehnički podaci 4.1 Čekić za rušenje Napomena Dimenzionirani napon, dimenzioniranu struju, frekvenciju i dimenzioniranu potrošnju pronaći ćete na označnoj pločici koja je specifična za zemlju.
Seite 80 Prije svake uporabe provjerite da na alatu nema oštećenja i neravnomjernog habanja te ga po potrebi zamijenite. Napomena Koristite samo originalnu mast Hilti. Uporaba neodgovarajuće masti može uzrokovati oštećenje proizvoda. 1. Lagano podmažite usadnik nastavka. 2. Umetnite nastavak u steznu glavu i okrećite ga uz lagani potisak dok ne uskoči u ležište.
Seite 81: Čišćenje I Održavanje
5.5 Pozicioniranje dlijeta Napomena Dlijeto se može fiksirati u 24 različita položaja (u koracima od 15°). Time se plosnatim i oblikovnim dlijetima uvijek može raditi u optimalnom radnom položaju. ▶ Sklopku za izbor funkcija stavite u ovaj položaj i pozicionirajte dlijeto. 5.6 Blokiranje dlijeta ▶...
Seite 82: Transport I Skladištenje
Nakon dužeg transporta ili skladištenja prije upotrebe provjerite je li električni uređaj oštećen. 9 Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. 9.1 Traženje kvara Smetnja Mogući uzrok...
Seite 83 10 Zbrinjavanje otpada Hilti Uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima Vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod Vašeg prodajnog predstavnika.
Seite 84: Simboli Na Izdelku
Uporabljajte zaščitne rokavice 1.4 Informacije o izdelku Izdelki Hilti so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le poobla- ščeno in izšolano osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, če jih nepravilno uporablja nestrokovno osebje, in če se uporabljajo v nasprotju z namembnostjo.
Seite 85: Izjava O Skladnosti
Z izključno odgovornostjo izjavljamo, da tukaj opisan izdelek ustreza naslednjim direktivam in standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Varnost 2.1 Splošna varnostna opozorila za električna orodja OPOZORILO Preberite vsa varnostna opozorila in navodila.
Seite 86 ▶ Preden vklopite električno orodje, z njega odstranite nastavitvena orodja ali vijačni ključ. Orodje ali ključ na vrtečem se delu orodja lahko privedeta do poškodb. ▶ Izogibajte se neobičajni telesni drži. Poskrbite za varno stojišče in ohranite ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali električno orodje.
Seite 87: Namenska Uporaba
• Električno napajanje ima previsoko napetost. Nasvet Izdelek pravočasno oddajte v servis Hilti. Tako bo vedno pripravljen za uporabo. 3.5 Indikator nastavljene moči Rušilno kladivo je opremljeno z indikatorjem nastavljene moči s svetlobnim signalom. S pritiskom na stikalo za izbiro moči lahko zmogljivost rušilnega kladiva zmanjšate na pribl. 70 %. Pri zmanjšani zmogljivosti sveti indikator nastavljene moči.
Seite 88: Tehnični Podatki
Orodje se po izpadu elektrike ne vklopi samodejno. Stikalo za vklop/izklop je treba najprej sprostiti in nato ponovno pritisniti. 3.7 Obseg dobave Rušilno kladivo, stranski ročaj, navodila za uporabo.. Nasvet Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti ali na spletu: www.hilti.com 4 Tehnični podatki 4.1 Rušilno kladivo Nasvet Nazivno napetost, nazivni tok, frekvenco in nazivno porabo moči najdete na ploščici s podatki, ki je...
Seite 89 Nastavek pred vsako uporabo preverite glede morebitnih poškodb in neenakomerne obrabe ter ga po potrebi zamenjajte. Nasvet Uporabljajte le originalno mast Hilti. Uporaba neustrezne masti lahko poškoduje izdelek. 1. Natični del nastavka narahlo namažite z mastjo. 2. Nastavek vstavite v vpenjalno glavo in ga ob rahlem pritiskanju zavrtite, da se slišno zaskoči.
Seite 90 5.5 Pozicioniranje dleta Nasvet Dleto se lahko nastavi v 24 različnih položajev (v korakih po 15°). To omogoča vedno optimalen delovni položaj pri delu s ploščatim in oblikovnim dletom. ▶ Stikalo za izbiro funkcij nastavite v položaj in pozicionirajte dleto. 5.6 Blokiranje dleta ▶...
Seite 91: Transport In Skladiščenje
Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno. Nasvet Za varno uporabo uporabite le originalne nadomestne dele in potrošne materiale. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora najdete pri servisni službi Hilti ali na spletni strani: www.hilti.com 7.1 Čiščenje pokrova za zaščito pred prahom ▶...
Seite 92 10 Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Seite 93: Символи Върху Продукта
Да се използват защитни ръкавици 1.4 Информация за продукта Hilti Продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, под- държани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал трябва да бъде специално инструктиран за възможните опасности. Продуктът и неговите приспособ- Български...
Seite 94: Декларация За Съответствие
директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Техническата документация се съхранява тук: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Безопасност 2.1 Общи указания за безопасност за електроинструменти...
Seite 95 намирате под въздействие на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на електроинструмента може да доведе до сериозни наранявания. ▶ Носете лични предпазни средства и работете винаги със защитни очила. Носенето на лични предпазни средства, като дихателна маска, обезопасени обувки със стабилен грайфер, защитна...
Seite 96: Употреба По Предназначение
2.3 Допълнителни указания за безопасност за ударен секач Безопасен начин на работа ▶ Използвайте уреда само в технически изправно състояние. ▶ Никога не извършвайте манипулации или промени по уреда. ▶ Използвайте доставените заедно с уреда допълнителни ръкохватки. Загубата на контрол може да доведе...
Seite 97 Електрозахранването е с твърде високо напрежение. Указание Занесете продукта своевременно в сервиз на Hilti. Така той винаги ще бъде в готовност за работа. 3.5 Индикация за избор на мощност Ударният секач е оборудван с индикатор за избор на мощност със светлинен сигнал.
Seite 98 електроинструментът се използва за други приложения, с различни сменяеми инструменти или при недостатъчна поддръжка, в данните може да има отклонения. Това може значително да повиши натоварването от трептения през целия период на експлоатация. За точна преценка на натоварването от трептения трябва да се вземат предвид и периодите, в които уредът е изключен или работи, но не е...
Seite 99 Преди всяка употреба проверявайте инструмента за наличие на повреди и неравномерно износване и при нужда го сменете. Указание Използвайте само оригинална смазка на Hilti. Използването на неподходяща смазка може да причини повреди по продукта. 1. Смажете леко опашката за захващане на сменяемия инструмент .
Seite 100 за изправно функциониране. • Не работете с електроуреда при наличие на повреди и/или смущения във функциите. Предавайте уреда незабавно в сервиз на Hilti за ремонт. • След извършване на работи по обслужване и поддръжка монтирайте всичи защитни устройства и проверете функциите.
Seite 101: Локализиране На Повреди
7.1 Почистване на прахозащитната капачка ▶ Почиствайте редовно прахозащитната капачка на патронника с чиста и суха кърпа. ▶ Забърсвайте внимателно уплътнението и го смазвайте леко отново със смазка на Hilti. ▶ Ако уплътнението е повредено, на всяка цена подменете прахозащитната капачка.
Seite 102 или Вашия търговски представител. ▶ Не изхвърляйте електроинструменти заедно с битови отпадъци! 11 Гаранция на производителя ▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места. Български Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 103: Informaţii Despre Produs
Clasa de protecţie II (cu izolaţie dublă) Folosiţi mănuşi de protecţie 1.4 Informaţii despre produs Produsele Hilti sunt destinate utilizatorilor profesionişti, iar operarea cu acestea, întreţinerea şi repararea lor sunt activităţi permise numai personalului autorizat şi instruit. Acest personal trebuie să fie instruit în mod Română...
Seite 104: Declaraţie De Conformitate
O imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Securitate 2.1 Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice ATENŢIONARE Citiţi toate instrucţiunile de protecţie a muncii şi instrucţiunile de lucru.
Seite 105 ▶ Purtaţi echipament personal de protecţie şi, întotdeauna, ochelari de protecţie. Folosirea echi- pamentelor personale de protecţie, ca de ex. masca anti-praf, încălţămintea antiderapantă, casca de protecţie sau căştile antifonice, în funcţie de tipul sculei electrice şi de natura aplicaţiei de lucru, duce la diminuarea riscului de accidentare.
Seite 106: Utilizarea Conformă Cu Destinaţia
▶ La execuţia lucrărilor de străpungere, asiguraţi zona de pe partea opusă lucrării. Fragmentele demolate pot ieşi şi / sau cădea şi pot vătăma alte persoane. ▶ Ţineţi întotdeauna ferm aparatul cu ambele mâini de mânerele special prevăzute. Ţineţi mânerele uscate şi curate.
Seite 107 Tensiunea de alimentare electrică este prea ridicată. Indicaţie Aduceţi produsul la timp la centrul de service Hilti. Astfel el rămâne întotdeauna pregătit de funcţionare. 3.5 Indicator pentru selecţia puterii Ciocanul de dăltuire este dotat cu un indicator pentru selecţia puterii cu semnal luminos.
Seite 108: Modul De Utilizare
Verificaţi înainte de fiecare folosire dacă accesoriul de lucru prezintă deteriorări şi dacă uzura este uniformă şi schimbaţi-l, dacă este cazul. Indicaţie Utilizaţi numai unsoare originală de la Hilti. Utilizarea unei unsori inadecvate poate cauza deteriorări la produs. Română Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 109 2. Introduceţi dispozitivul de lucru în mandrină şi rotiţi-l cu o uşoară presiune de apăsare, până când se înclichetează cu zgomotul caracteristic. ◁ Produsul este pregătit de funcţionare. Indicaţie Utilizaţi numai unsoare originală de la Hilti. Utilizarea unei unsori inadecvate poate cauza deteriorări la produs. 5.4 Extragerea accesoriului de lucru PERICOL Pericol de incendiu Pericol la contactul dintre accesoriul de lucru fierbinte şi materiale uşor inflamabile.
Seite 110: Transportul Şi Depozitarea
▶ Curăţaţi regulat căpăcelul de protecţie anti-praf de la mandrină cu o cârpă curată şi uscată. ▶ Curăţaţi gulerul de etanşare prin ştergere atentă şi ungeţi-l din nou cu puţină unsoare Hilti. ▶ Înlocuiţi neapărat căpăcelul de protecţie anti-praf dacă gulerul de etanşare este deteriorat.
Seite 111: Identificarea Defecţiunilor
9 Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. 9.1 Identificarea defecţiunilor Avarie Cauza posibilă...
Seite 112 Maşinile Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia maşinile dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări.
Seite 113: Ürün Bilgileri
Koruyucu eldiven kullanınız 1.4 Ürün bilgileri Hilti ürünleri profesyonel kullanıcıların kullanımı için öngörülmüştür ve sadece yetkili personel tarafından kullanılabilir ve bakımı yapılabilir. Bu personel, meydana gelebilecek tehlikeler hakkında özel olarak eğitim görmüş olmalıdır. Aletin ve ilgili yardımcı gereçlerin eğitimsiz personel tarafından usulüne uygun olmayan şekilde kullanılması...
Seite 114: Uygunluk Beyanı
Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümantasyonun sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Güvenlik 2.1 Elektrikli el aletleri için genel güvenlik uyarıları...
Seite 115 ▶ Aşırı bir vücut hareketinden sakınınız. Güvenli bir duruş sağlayınız ve her zaman dengeli tutunuz. Böylece beklenmedik durumlarda elektrikli el aletini daha iyi kontrol edebilirsiniz. ▶ Uygun kıyafetler giyiniz. Bol kıyafetler giymeyiniz veya takı takmayınız. Saçları, kıyafetleri ve eldivenleri hareket eden parçalardan uzak tutunuz. Bol kıyafetler, takı veya uzun saçlar hareket eden parçalara takılabilir.
Seite 116: Usulüne Uygun Kullanım
• Güç kaynağının gerilimi çok yüksek. Uyarı Ürünü zamanında Hilti Service'ye getiriniz. Bu sayede her zaman çalışmaya hazır kalır. 3.5 Güç seçim göstergesi Keski tabancasında ışıklı sinyali bulunan bir güç seçim göstergesi mevcuttur. Güç seçme şalterine basarak keskileme gücünü yaklaşık % 70 oranında azaltabilirsiniz. Azaltılmış güç...
Seite 117: Teslimat Kapsamı
3.7 Teslimat kapsamı Keski tabancası, yan tutamak, kullanım kılavuzu. Uyarı Ürünleriniz için izin verilen diğer sistem ürünleri Hilti Center veya internetteki şu adreste bulabilirsiniz: www.hilti.com 4 Teknik veriler 4.1 Keski tabancası Uyarı Nominal gerilim, nominal akım, frekans ve nominal akım tüketimini ülkenize özgü tip plakasında bulabilirsiniz.
Seite 118 Her kullanımdan önce aletin hasarlı olup olmadığını ve düzensiz aşınma olup olmadığını kontrol ediniz ve gerekirse ilgili parçaları değiştiriniz. Uyarı Sadece Hilti marka orijinal gres kullanınız. Uygun olmayan bir gres kullanılması, üründe hasarlara neden olabilir. 1. Ek aletin giriş ucunu gresle hafifçe yağlayınız.
Seite 119 5.5 Keski konumlandırma Uyarı Keski, 24 farklı konumda (15°'lik kademelerle) ayarlanabilir. Böylece yassı ve kalıp keskiler ile her zaman en uygun çalışma konumunda çalışılabilir. ▶ Fonksiyon seçme şalterini konumuna getiriniz ve keskiyi konumlandırınız. 5.6 Keskinin kilitlenmesi ▶ Fonksiyon seçme şalterini konumuna getiriniz ve keskiyi yerine oturana kadar döndürünüz.
Seite 120: Hata Arama
• Uzun süren nakliye veya depolama sonrası kullanmadan önce elektrikli aletin hasar görmüş olup olmadığını kontrol ediniz. 9 Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. 9.1 Hata arama Arıza Olası...
Seite 121 10 İmha Hilti aletleri yüksek oranda geri dönüşümlü malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır. Çoğu ülkede Hilti eski aletlerini yeniden değerlendirmek üzere geri alır. Bu konuda Hilti müşteri hizmetlerinden veya satış temsilcinizden bilgi alabilirsiniz. ▶ Elektrikli el aletlerini çöpe atmayınız! 11 Üretici garantisi...
Seite 122 ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻴ ﻣ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻠ ﻟ‬ ‫ﺔ‬ ‫ﻤ‬ ‫ﻤ‬ ‫ﺼ‬ ‫ﻣ‬ Hilti ‫ﺕ‬ ‫ﺎ‬ ‫ﺠ ﺘ‬ ‫ﻨ ﻣ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﺘ ﻳ‬ ‫ﺪ‬ ‫ﻗ‬ ‫ﺔ ﺋ‬...
Seite 123 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Seite 124 ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﻉ ﺎ‬ ‫ﻨ ﻗ‬ ‫ﻞ‬ ‫ﺜ ﻣ‬ ، ‫ﺔ ﻴ‬ ‫ﺼ‬ ‫ﺨ‬ ‫ﺷ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻭ‬ ‫ﺕ‬ ‫ﺍ ﺰ‬ ‫ﻴ ﻬ‬ ‫ﺠ ﺗ‬ ‫ء ﺍ‬ ‫ﺪ‬ ‫ﺗ‬ ‫ﺭ ﺍ‬ ‫. ﺔ‬ ‫ﻴ‬...
Seite 125 ‫ﺮ‬ ‫ﻳ ﺎ‬ ‫ﻄ‬ ‫ﺘ ﺗ‬ ‫ﻥ‬ ‫ﺃ‬ ‫ﻦ‬ ‫ﻜ‬ ‫ﻤ ﻳ‬ ‫ﺓ ﺮ‬ ‫ﺛ ﺎ ﻨ‬ ‫ﺘ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺎ ﻳ ﺎ‬ ‫ﻈ‬ ‫ﺸ‬ ‫ﻟ‬ . ‫ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻠ ﻟ‬ ‫ﺔ‬ ‫ﻠ ﺑ‬ ‫ﺎ ﻘ‬ ‫ﻤ‬ ‫ﻟ...
Seite 126 ‫ﻟ‬ ‫ﺬ‬ ‫ﺑ ﻭ‬ ‫ﺐ‬ ‫ﺳ‬ ‫ﺎ‬ ‫ﻨ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﺞ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺮ‬ ‫ﻀ‬ ‫ﺣ ﺃ‬...
Seite 127 ‫ﻨ ﻣ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺷ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻱ‬ ‫ﺩ‬ ‫ﺆ ﻳ‬ ‫ﺪ‬ ‫ﻗ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻲ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬...
Seite 128 ‫ﻨ ﻣ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺷ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻱ‬ ‫ﺩ‬ ‫ﺆ ﻳ‬ ‫ﺪ‬ ‫ﻗ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻲ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬...
Seite 129 ‫ﻭ ﺃ‬ ‫/ ﻭ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺿ‬ ‫ﺃ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ • Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ • ‫ﻲ‬ ‫ﻔ ﻴ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬...
Seite 130 ‫ﻛ‬ ‫ﺬ‬ ‫ﻣ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﺕ‬ ‫ﻻ‬ ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺙ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺪ‬ ‫ﻨ ﻋ‬ Hilti ‫ء ﺎ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﻷ ﺍ‬ ‫ﻲ‬ ‫ﺼ‬ ‫ﻘ ﺗ‬ ‫ﻞ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﺘ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬...
Seite 131 ‫ﺍ ﻮ‬ ‫ﻣ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺓ‬ ‫ﺮ ﻴ‬ ‫ﺒ ﻛ‬ ‫ﺔ ﺒ‬ ‫ﺴ‬ ‫ﻨ ﺑ‬ ‫ﺔ‬ ‫ﻋ‬ ‫ﻮ ﻨ‬ ‫ﺼ‬ ‫ﻣ‬ Hilti ‫ﺓ‬ ‫ﺰ ﻬ‬ ‫ﺟ ﺃ‬ ‫. ﺎ‬ ‫ﻫ‬ ‫ﺮ‬ ‫ﻳ ﻭ‬ ‫ﺪ‬ ‫ﺗ‬ ‫ﺓ‬ ‫ﺩ‬ ‫ﺎ ﻋ‬ ‫ﻹ‬ ‫ﺔ‬...
Seite 132: Пояснення Символів
Використовуйте захисні рукавиці 1.4 Інформація про інструмент Інструменти Hilti призначені для професійного використання, а тому їхню експлуатацію, технічне обслу- говування та ремонт слід доручати лише авторизованому персоналу зі спеціальною підготовкою. Цей персонал повинен бути спеціально проінструктований про можливі ризики. Інструмент та допоміжне...
Seite 133: Сертифікат Відповідності
діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Безпека 2.1 Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Seite 134 Безпека персоналу ▶ Будьте уважними, зосередьтеся на виконуваній операції, до роботи з електроінструментом ставтеся серйозно. Не користуйтесь електроінструментом, якщо Ви втомлені або перебу- ваєте під дією наркотичних речовин, алкоголю або лікарських засобів. Під час роботи з електроінструментом не відволікайтеся ні на мить, оскільки це може призвести до отримання серйозних...
Seite 135 2.2 Вказівки з техніки безпеки стосовно роботи з перфоратором ▶ Використовуйте захисні навушники. Тривалий вплив шуму може призвести до втрати слуху. ▶ Використовуйте додаткові рукоятки, що входять до комплекту постачання інструмента. Адже втрата контролю над інструментом може стати причиною травмування. ▶...
Seite 136 • Занадто висока напруга джерела електрожи- влення. Вказівка Своєчасно передавайте інструмент до сервісної служби компанії Hilti. У цьому випадку він завжди буде готовий до роботи. 3.5 Індикатор перемикача потужності Відбійний молоток оснащений індикатором перемикача потужності зі світловим сигналом. Натиснувши на перемикач потужності, можна зменшити потужність довбання приблизно до 70 %. При...
Seite 137: Підготовка До Роботи
Якщо живлення інструмента здійснюється від генератора або трансформатора, то його вихідна поту- жність має принаймні вдвічі перевищувати номінальну споживану потужність, вказану на заводській табличці інструмента. Робоча напруга трансформатора або генератора повинна постійно перебувати у межах від +5 % до -15 % від номінальної напруги інструмента. Енергія...
Seite 138 Перш ніж розпочинати роботу, завжди перевіряйте робочий інструмент на наявність пошкоджень та нерівномірного зношення; за необхідності замініть робочий інструмент. Вказівка Використовуйте лише оригінальне мастило виробництва компанії Hilti. Використання невідпові- дного консистентного мастила може спричинити несправність виробу. 1. Нанесіть мастило тонким шаром на хвостовик змінного робочого інструмента.
Seite 139 ▶ Установіть перемикач функцій у положення та відрегулюйте положення зубила. 5.6 Фіксація зубила ▶ Установіть перемикач функцій у положення та повертайте зубило, поки воно не зафіксується. 5.7 Регулювання потужності довбання Вказівка Натиснувши на перемикач потужності, можна зменшити потужність довбання приблизно до 70 %. При...
Seite 140: Пошук І Усунення Несправностей
• Якщо Ви виявили пошкодження та/або порушення функціональності електроінструмента, припиніть його використання. Негайно зверніться до сервісної служби компанії Hilti для здійснення ремонту. • Після проведення догляду і технічного обслуговування встановіть усі захисні пристрої та перевірте їхню роботу. Вказівка Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини...
Seite 141 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Seite 142 11 Гарантійні зобов'язання виробника ▶ Із питань гарантії, будь ласка, звертайтеся до Вашого місцевого партнера компанії Hilti. Українська Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 143 この記号は、製品の取扱いの際に特に注意が必要なことを示しています。 1.3 製品に表示されている記号 1.3.1 製品に表示されている記号製品には以下の記号が使用されています：ハツリ作業チゼル角度調整電気絶縁保護クラス II（二重絶縁）保護手袋を着用してください 1.4 製品情報 Hilti の製品はプロ仕様で製作されており、本体の使用、保守、修理を行うのは、認定を受けトレーニングされた人のみに限ります。これらの人は、遭遇し得る危険に関する情報を入手していなければなりません。製品およびアクセサリーの使用法を知らない者による誤使用、あるいは規定外の使用は危険です。機種名および製造番号は銘板に表示されています。日本語 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 144 製品世代製造番号： 1.5 適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, JA 2 安全 2.1 電動工具の一般安全注意事項警告事項安全上の注意および指示事項をすべてお読みください。これらを守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）およびバッテ...
Seite 145 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、衣服、手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れがあります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接続、使用されていることを確認してください。吸じんシステムを利用することにより、粉じん公害を防げます。電動工具の使用および取扱い ▶ 無理のある使用を避けてください。作業用途に適した電動工具を使用してください。適切な電動工具の使用により、能率よく、スムーズかつ安全な作業が行えます。 ▶ スイッチに支障がある場合には、電動工具を使用しないでください。スイッチで始動および停止操作のできない電動工具は危険ですので、修理が必要です。 ▶...
Seite 146 • 作動時間がサービス期限に達しています。 • 本体の損傷。サービスインジケーターが赤色で点滅する。 • 過熱保護が作動した。 • 供給電源の電圧が高すぎる。注意事項遅滞なくHilti サービスセンターに本製品のサービス作業を依頼してください。これにより本製品は、常に使用可能な状態に維持されます。 3.5 パワーレベル選択インジケーター電動ハツリ機は、パワーレベル選択インジケーターを装備しています。パワーレベル選択スイッチを押して、ハツリ能力を約 70 % に抑えることができます。パワーレベルが制限されているときは、パワーレベル選択インジケーターが点灯します。 3.6 再始動ロック本体は、電源が遮断された後自動的に始動することはありません。 ON/OFF スイッチを一旦オフにしてから改めて押す必要があります。日本語 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 147 3.7 本体標準セット構成品電動ハツリ機、サイドハンドル、取扱説明書。注意事項その他の本製品用に許可されたシステム製品については最寄りのHilti センター、またはwww.hilti.com でご確認ください。 4 製品仕様 4.1 電動ハツリ機注意事項定格電圧、周波数および定格電力については、国別の銘板でご確認ください。発電機または変圧器を使用しての作業の場合は、それらは本体の銘板に記載されている定格電力より 2 倍以上大きな出力がなければなりません。変圧器または発電機の作動電圧は、常に本体の定格電圧の +5 %...-15 % の範囲になければなりません。 1 回当たりの打撃力（EPTA プロシージャ 05/2009 に準拠） 11.5 J 重量（EPTA プロシージャ 01 準拠）...
Seite 148 警告負傷の危険先端工具は使用することで熱くなり、またエッジが鋭くなっている場合があります。 ▶ 先端工具の交換時には保護手袋を着用してください。危険火災の危険熱くなっている先端工具と引火性が高い物質との接触による危険。 ▶ 熱くなっている先端工具を引火性の高い物質の上に置かないでください。注意事項先端工具の使用に先立ち、その都度損傷および不均等な摩耗のないことを点検し、必要に応じて先端工具を交換してください。注意事項必ずHilti の純正グリスを使用してください。適切でないグリスを使用すると、製品の損傷の原因となることがあります。 1. 先端工具のコネクションエンドにグリスを軽く塗布します。 2. 先端工具をチャックに挿入し、軽く押し付けながらカチッとかみ合う音がするまで回します。 ◁ 製品は作動可能状態です。注意事項必ずHilti の純正グリスを使用してください。適切でないグリスを使用すると、製品の損傷の原因となることがあります。 5.4 先端工具を取り外す危険火災の危険熱くなっている先端工具と引火性が高い物質との接触による危険。...
Seite 149 5.5 チゼル角度調整注意事項チゼルは 24 の異なる位置に（15° ステップで）調整することができます。これによってコールドチゼルでもスケーリングチゼルでも、最適の角度で作業できます。 ▶ 機能切り替えスイッチをの位置にしてチゼルの位置を調整します。 5.6 チゼルをロックする ▶ 機能切り替えスイッチをの位置にし、チゼルをロックするまで回します。 5.7 ハツリ能力を調整する注意事項パワーレベル選択スイッチを押して、ハツリ能力を約 70 % に抑えることができます。パワーレベルが制限されているときは、パワーレベル選択インジケーターが点灯します。ハツリ能力を調整できるのは、作動モードがオンになっているときのみです。パワーレベル選択スイッチをもう一度押すと、再びハツリフルパワーを使用できるようになります。または本体のスイッチを一度オフにしてからオンにしても、再びハツリフルパワーを使用できるようになります。 ▶...
Seite 150 • 損傷および／または機能に問題のある場合は、電動工具を使用しないでください。直ちにHilti サービスセンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。注意事項安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti センターにお問い合わせいただくか、あるいはwww.hilti.com でご確認ください。 7.1 防じんカバーの清掃 ▶ チャックの防じんカバーは、清潔な乾いた布で定期的に清掃してください。 ▶ シーリングリップをていねいに拭き、 Hilti グリスを薄く塗布します。 ▶ シーリングリップに損傷がある場合は、防じんカバーを必ず交換してください。 8 搬送および保管 • 電動工具は先端工具を装着した状態で搬送しないでください。 • 電動工具は常に電源プラグを外して保管してください。 • 本体は、乾燥している場所に、子供や権限のない人が手を触れることのないようにして保管してくださ...
Seite 151 い。ない。トップ位置まで後ろに引き、先端工具を抜く。 10 廃棄 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い電動工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 本体を一般ゴミとして廃棄してはなりません。 11 メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。日本語 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 152 보호 장갑 착용 1.4 제품 정보 Hilti 제품은 전문가용으로 설계되어 있으며, 허가받은 자격을 갖춘 작업자만 조작, 정비 및 수리할 수 있습니다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이 제품을 부적절하게 취급하거나 규정에 맞지 않게 사용할 경우에는 기기와 그 보조기구에 의해 부상을 당할 위험이...
Seite 153 폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 적합성 증명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 안전 2.1 전동공구에 대한 일반적인 안전상의 주의사항...
Seite 154 ▶ 적합한 작업복을 착용하십시오. 헐렁한 복장이나 장식품을 착용하지 마십시오. 작동하는 기기 가동 부위에 머리, 옷 그리고 장갑이 가까이 닿지 않도록 주의하십시오. 헐렁한 복장, 장식품 혹은 긴 머리가 가동부위에 말려 들어갈 수 있습니다. ▶ 먼지 제거장치나 수거장치를 설치할 수 있는 기기의 경우, 이 장치들이 연결되어 있는지 그리고 제대로 작동되는지를...
Seite 155 과열 방지 장치. • 전원 전압이 너무 높음. 지침 제품을 Hilti 서비스 센터로 가져오십시오. 이렇게 하면 제품을 항상 작동 가능한 상태로 유지할 수 있습니다. 3.5 출력 선택 표시기 브레이커에 램프 신호를 갖춘 출력 선택 표시기가 장착되어 있습니다. 출력 선택 스위치를 눌러 치즐 출력을 약 70%로 낮출 수 있습니다. 그렇게 하면 출력 감소를 나타내는 출력...
Seite 156 4 기술 제원 4.1 브레이커 지침 정격 전압, 정격 전류, 주파수 및 정격 출력은 국가별 형식 라벨을 참조하십시오. 발전기 또는 변압기에서 작동할 경우, 발전기 및 변압기의 공급출력이 본 기기의 형식 라벨에 적힌 정격 출력보다 최소 두 배 이상 높아야 합니다. 변압기 및 발전기의 작동 전압은 항상 기기의 정격 전압의 +5 % ~ -15 % 사이에...
Seite 157 사용 전 항상 공구의 손상 여부와 마모 상태가 균등하지 않은지 점검하고, 필요한 경우 교환하십시오. 지침 Hilti의 순정 그리스만 사용하십시오. 적합하지 않은 그리스를 사용하면 제품이 손상될 수 있습니다. 1. 드릴 섕크식 기기 비트를 가볍게 기름칠하십시오 2. 공구 비트를 척 아답타에 끼운 다음, 잠기는 소리가 날 때까지 공구 비트를 가볍게 누르면서 돌리십시오.
Seite 158 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작요소가 아무 문제 없이 작동하는지 점검하십시오. • 손상 그리고/또는 기능 장애 발생 시 전동공구를 작동하지 마십시오. 바로 Hilti 서비스 센터에서 수리받으십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능을 점검하십시오.
Seite 159 기기는 건조한 상태로 보관하고 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. • 전동공구를 장시간 운반 또는 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 9 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십시오. 9.1 고장진단 장애...
Seite 160 빼내십시오. 10 폐기 Hilti 기기는 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스센터 또는 판매 상담자에게 문의하십시오. ▶ 전동공구를 일반 가정의 쓰레기처럼 폐기해서는 안 됩니다. 11 제조회사 보증...
Seite 161 本文件中採用以下符號：使用前請閱讀操作手冊使用操作說明與其他資訊 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解。編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。項目參考編號用於總覽圖解，並請參閱產品總覽部分中使用的編號。本符號是為了讓您在操作本產品時可以注意某些重點。 1.3 產品上的符號 1.3.1 產品上的符號產品上採用下列符號：鑿孔鑿子定位防護等級II（雙重絕緣）穿戴安全手套 1.4 產品資訊 Hilti產品係供專業人士使用。僅能由經過授權與訓練的人員進行操作、維護及保養。務必將可能發生的特定危險告知該人員。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。類型名稱和序號都標註於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。繁體中文 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 162 產品資訊鑿破機 TE 700AVR 產品代別序號 1.5 符合聲明基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔並存放在： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistraße 6 | 86916 Kaufering, DE 2 安全性 2.1 一般電動機具安全警告警告請詳閱所有的安全警示及說明。未能遵守以下警示及說明可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中所稱的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。...
Seite 163 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的維護，便較不會發生黏合的現象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的工作。將機具用在原目的外之用途可能會造成危險。維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 2.2 鎚擊安全警告 ▶ 請配戴耳罩。暴露於噪音環境下會導致聽力受損。 ▶ 請使用機具輔助握把。機具失控可能導致人員受傷。 ▶ 當所進行的工作，其切割配件可能會碰觸到隱藏配線或其自身的電線時，進行操作時請握住機具的絕緣握把。與「導電」電線接觸的切割配件可能會導致機具暴露在外的金屬零件「導電」，使得操作人員遭受電擊。 2.3 鑿破機的其他安全操作說明人員安全 ▶ 請使用狀態良好無瑕疵的產品。 ▶ 勿嘗試以任何方式改裝機具。 ▶ 請使用機具隨附的輔助握把。機具失控可能導致人員受傷。 ▶ 若工作包含鑿穿作業，請於工件另一面一併採取適當的防護措施。鑿穿的碎片會掉落和 / 或造成他人受傷。 ▶ 以雙手握持機具的握把。請保持機具握把清潔和乾燥。 ▶ 在執行配件工具可能會接觸到隱藏線路之工作時，請以握住絕緣握把的方式手持機具。若配件工具與帶電線路接觸，機具的金屬零件也會通電，而造成觸電的情況。 ▶ 使用機具時，請穿戴適當的護目鏡、耳罩、防護手套以及輕型呼吸保護器。 ▶...
Seite 164 本鑿破機配備主動減震（Active Vibration Reduction (AVR)）系統，能大幅減少震動。 3.4 維修指示燈本鑿破機配備維修LED指示燈。狀態意義維修指示燈亮起紅燈。 • 維修間隔結束 – 維修日期已到。 • 機具發生故障。維修指示燈閃爍紅燈。 • 過熱防護斷電系統已啟動。 • 電源供應電壓過高。注意請擇日將產品送至Hilti維修中心。這可確保產品的使用狀況。 3.5 功率級數指示燈本鑿破機配備功率級數LED指示燈。按下功率級數選擇開關，鑿孔功率可下降為約70%。功率級數LED會亮起，表示功率減低。 3.6 重新啟動聯鎖裝置電力供應如果中斷，機具並不會在電力回復後自行啟動。必須先鬆開On/Off開關，然後再按下開關，才能重新啟動機具。 3.7 配備及數量鑿破機、側向握把、操作說明。注意關於產品，您可於當地Hilti中心或網站www.hilti.com查詢其他經過認證的系統產品。 4 技術資料 4.1 鑿破機注意關於額定電壓、頻率、電流和輸入功率，請參照機具的特定國家型號識別牌。如果要使用發電機或變壓器供電，必須至少能提供兩倍於機具額定銘板上標示的額定輸入值電力。發電機或...
Seite 165 3. 要固定側向握把，請旋轉旋鈕直到夾緊帶鎖緊。 5.3 安裝配件工具警告有受傷的危險！使用中的配件工具會變熱且可能具備尖銳的邊緣。 ▶ 更換機具時請配戴手套。危險有火災的危險！高溫配件工具和易燃物質接觸的危險。 ▶ 不得將高溫的配件工具放置在易燃物質上。注意在每次使用前檢查配件工具是否受損或是不均勻磨損，並視需要更換。注意限使用Hilti提供的建議潤滑劑。使用不適合的潤滑劑可能會造成產品損壞。 1. 在配件工具的連接頭添加少量的潤滑劑。 2. 盡可能將配件工具推入夾具內，並施加些微壓力直到發出咬合的喀嗒聲。 ◁ 產品已可以使用。注意限使用Hilti提供的建議潤滑劑。使用不適合的潤滑劑可能會造成產品損壞。 5.4 卸下配件工具危險有火災的危險！高溫配件工具和易燃物質接觸的危險。 ▶ 不得將高溫的配件工具放置在易燃物質上。繁體中文 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 166 警告有受傷的危險！機具使用後會變熱。 ▶ 更換機具時請配戴手套。 1. 將夾頭拉回。 2. 卸下配件工具。注意限使用Hilti提供的建議潤滑劑。使用不適合的潤滑劑可能會造成產品損壞。 5.5 定位鑿子注意鑿子可調整24段檔位（每15°一段）。這樣便可確保扁鑿和各形狀的鑿子可以設定在最佳運作段位。 ▶ 將功能選擇開關設定至「鑿子定位」並視需要定位鑿子。 5.6 鎖定鑿子 ▶ 將功能選擇開關設定至「鑿子定位」並旋轉鑿子直到咬合。 5.7 設定鑿孔功率注意按下功率級數選擇開關，鑿孔功率可下降為約70%。功率級數LED燈會亮起，表示功率減低。鑿孔功率僅在機具開啟且可以使用時才能調整。若要重新選擇全鑿孔功率，再按一次鑿孔功率級數選擇開關。關掉然後再開啟也會讓機具返回全鑿孔功率。 ▶ 按下功率級數選擇開關。 6 工作類型警告觸電風險！若操作沒有接地導線及未正確連接漏電斷路器的機具，會造成人員嚴重傷害或灼傷。 ▶ 不論使用的主電源或發電機功率為何，請務必確認已正確連接適當的接地導線且電源已安裝漏電斷路器。 ▶ 除非上述安全措施已確實安裝且正常運作，否則不得使用本產品。...
Seite 167 維護警告電擊的風險！損壞的電子零件會造成嚴重的人員傷害及灼傷。 ▶ 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作機具。請將受損產品立刻交付Hilti維修中心進行維修。 • 清潔及保養後，重新裝上所有防護套或保護裝置並檢查功能是否正常。注意為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti維修中心或網站：www.hilti.com選購Hilti認可的備件、耗材和配件。 7.1 清潔防塵套 ▶ 定期使用乾燥而清潔的布清潔夾頭上的防塵套。 ▶ 請小心擦拭清潔其密封口，然後再稍微上Hilti潤滑油。 ▶ 請特別注意，若密封口受到損壞，一定要更換防塵套。 8 搬運和貯放 • 搬運電子機具時請勿安裝配件。 • 貯放電子機具或設備前請務必將電源線拔掉。 • 請將工具與設備貯放在乾燥且兒童或未授權的人員無法觸及的地點。 • 長時間搬運與貯放後請檢查電子機具或設備是否有損壞。 9 故障排除若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。 9.1 故障排除故障可能原因...
Seite 168 ▶ 按下功率級數選擇開關（遵守功率級數指示器）。請拔下機具的電源插頭，然後重新插上。延長線太長或口徑規格不足。 ▶ 使用經認可的延長線及 / 或足夠的口徑。電源供應電壓過低。 ▶ 連接機具至不同的電源。鑿子無法從夾具上鬆開。夾頭未完全拉回。 ▶ 將夾頭拉回直到移除彈圈夾具為止。 10 廢棄設備處置 Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。在許多國家中，您可以將舊機具及設備送回Hilti進行回收。詳情請洽Hilti維修中心，或當地Hilti代理商。 ▶ 請勿將電子機具或設備與一般家用廢棄物一同回收！ 11 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。繁體中文 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 169 1.3 产品上的符号 1.3.1 产品上的符号产品上使用下列符号：凿边凿子定位保护等级 II (双重绝缘) 戴上防护手套 1.4 产品信息 Hilti 产品仅供用于专业用途，并且只能由经过授权和培训的人员操作、维护和保养。该人员必须了解可能遇到的任何特殊危险。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。型号名称和序列号印在铭牌上。 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息破碎机 TE 700-AVR 中文 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 170 分代号序列号 1.5 符合性声明按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。技术文档的存档和存放位置为： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistraße 6 | 86916 Kaufering, DE 2 安全 2.1 电动工具通用安全警告 -警告- 警告!阅读所有警告和所有说明! 不遵照以下警告和说明会导致电击、着火和／或严重伤害。保存所有警告和说明书以备查阅。在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。工作场地的安全 ▶ 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。 ▶ 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。 ▶ 让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。电气安全 ▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。...
Seite 171 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。 2.2 锤钻安全警告 ▶ 戴好耳罩。暴露在噪声中会引起听力损伤。 ▶ 使用随工具提供的辅助手柄。操作失手会引起人身伤害。 ▶ 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电击。 2.3 破碎机的其它附加安全说明人身安全 ▶ 只有产品处于良好的技术状态时才能使用。 ▶ 不得以任何方式篡改或改动本工具。 ▶ 使用随工具提供的辅助把手。对工具失去控制可能会导致人身伤害。 ▶ 在需要穿透的待加工工件的对侧采取适当的安全措施。被钻下的工件部分可能会弹出或掉落并伤害到其他人。 ▶ 请务必用双手通过提供的把手握住电动工具。保持把手清洁干燥。 ▶ 配套工具可能会接触到隐藏的线束，工作时应握住电动工具绝缘把手表面。如果配套工具接触到带电电线，电动工具的金属部件也将带电，从而导致电击。 ▶ 使用工具时，必须佩戴适当的护目镜、安全帽、护耳装置、防护手套和轻型呼吸防护装置。 ▶ 更换配件工具时，戴上防护手套。触摸配套工具会带来伤害风险 (割伤或烫伤)。 ▶...
Seite 172 3.5 功率级指示灯破碎机配备了一个功率级指示灯 LED。通过按下功率级选择开关可将凿边功率降低至大约 70%。功率级 LED 随后亮起，指示降低了功率。 3.6 重新启动联锁装置电源中断后恢复供电时，工具不会自动重启。必须首先释放“打开/关闭”开关然后再次按下，才能重新启动电动工具。 3.7 供货提供的部件：破碎机、侧面手柄、操作说明。 -注意- 您可以在您当地的 Hilti 中心或通过在线访问 www.hilti.com 找到批准用于您的产品的其它系统产品 4 技术数据 4.1 破碎机 -注意- 有关额定电压、频率、电流和输入功率的详细信息，请参见各国特定的电动工具铭牌。当通过发电机或变压器供电时，发电机或变压器的输出功率必须至少达到本电动工具铭牌上显示的额定输入功率的两倍。变压器或发电机的工作电压必须始终保持在本电动工具额定电压的 +5% 和 -15% 范围内。单次冲击能量 (按照 EPTA 标准 05/2009) 11.5 J 重量...
Seite 173 3. 通过转动旋钮固定侧面手柄，直至夹紧带收紧。 5.3 安装配件工具 -警告- 人身伤害的危险！使用期间配套工具会变热，也会有锋利边缘。 ▶ 更换工具时，戴上防护手套。 -危险- 着火危险！存在高温配套工具与高度易燃材料接触的风险。 ▶ 不要将高温配套工具放到高度易燃材料上。 -注意- 每次使用前检查配件工具是否损坏或有不均匀磨损，必要时进行更换。 -注意- 请仅使用 Hilti 提供的推荐润滑脂。使用不合适的润滑脂可能会损坏本产品。 1. 在配件工具的连接端涂抹少量润滑脂。 2. 将配件工具推入夹头中并推到底，转动并施加轻微的压力，直至听到其接合时发出“咔哒”的声音。 ◁ 本产品处于备用状态。 -注意- 请仅使用 Hilti 提供的推荐润滑脂。使用不合适的润滑脂可能会损坏本产品。 5.4 拆卸配件工具 -危险- 着火危险！存在高温配套工具与高度易燃材料接触的风险。 ▶ 不要将高温配套工具放到高度易燃材料上。中文 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 174 -警告- 人身伤害的危险！工具会因使用而变得较热。 ▶ 更换工具时，戴上防护手套。 1. 向后拉动夹头。 2. 拆卸配件工具。 -注意- 请仅使用 Hilti 提供的推荐润滑脂。使用不合适的润滑脂可能会损坏本产品。 5.5 凿子定位 -注意- 可以将凿子调整至 24 个不同位置 (以 15° 为增量)。这样可确保总是可以将平头和成形凿子设置到最佳工作位置。 ▶ 将功能选择开关设置至并根据需要定位凿子。 5.6 锁止凿子 ▶ 将功能选择开关设置至并转动凿子直到它接合。 5.7 设置凿边功率 -注意- 通过按下功率级选择开关可将凿边功率降低至大约 70%。功率级 LED 随后亮起，指示降低了功率。仅当电动工具已打开且做好使用准备时，才可调整凿边功率。要重新选择全凿边功率，可再次按下凿边功率级选择开关。关闭然后打开也会使电动工具回到全凿边功率。...
Seite 175 -警告- 电击危险！电气部件的不当维修会造成包括灼伤在内的严重人身伤害。 ▶ 工具或设备的电气系统只能由受过培训的电气专业人员进行维修。 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作电动工具。如果损坏，立即将产品交由 Hilti 维修中心修复。 • 清洁和维护之后，将所有护板或保护装置装回原位，检查并确认其正常工作。 -注意- 为确保安全和可靠的操作，仅限使用喜利得原装备件和消耗品。喜利得所推荐的和产品配套的备件、消耗品和附件可到您当地的 Hilti 中心购买或通过网址 www.hilti.com 在线订购。 7.1 清洁防尘罩 ▶ 使用干燥、干净的抹布定期清洁夹头上的防尘罩。 ▶ 小心地擦拭密封唇以对其进行清洁，然后再次用 Hilti 润滑脂轻轻地对其进行润滑。 ▶ 当密封唇损坏时，必须更换防尘罩。 8 运输和存放 • 运输电动工具时不得安装配套工具。 • 储存电动工具或设备之前，必须拔掉电源线。 • 将工具和设备存放在儿童或非授权人员无法接近的干燥位置。 •...
Seite 176 电源提供的电压太低。 ▶ 将电动工具连接到另一个适当电源。凿子不能从夹头上释放。夹头未完全向后拉回。 ▶ 将夹头尽量向后拉动，然后拆下插入工具。 10 废弃处置大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 服务部门或您的喜利得公司代表获得更多信息。 ▶ 不允许将电动工具或设备与家用垃圾一起处理。 11 制造商保修 ▶ 如果您有保修条件方面的问题，请联系您当地的 Hilti 公司代表。中文 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 177 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
Seite 178 *428077* 428077 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20161128 Printed: 02.02.2017 | Doc-Nr: PUB / 5071173 / 000 / 04...
