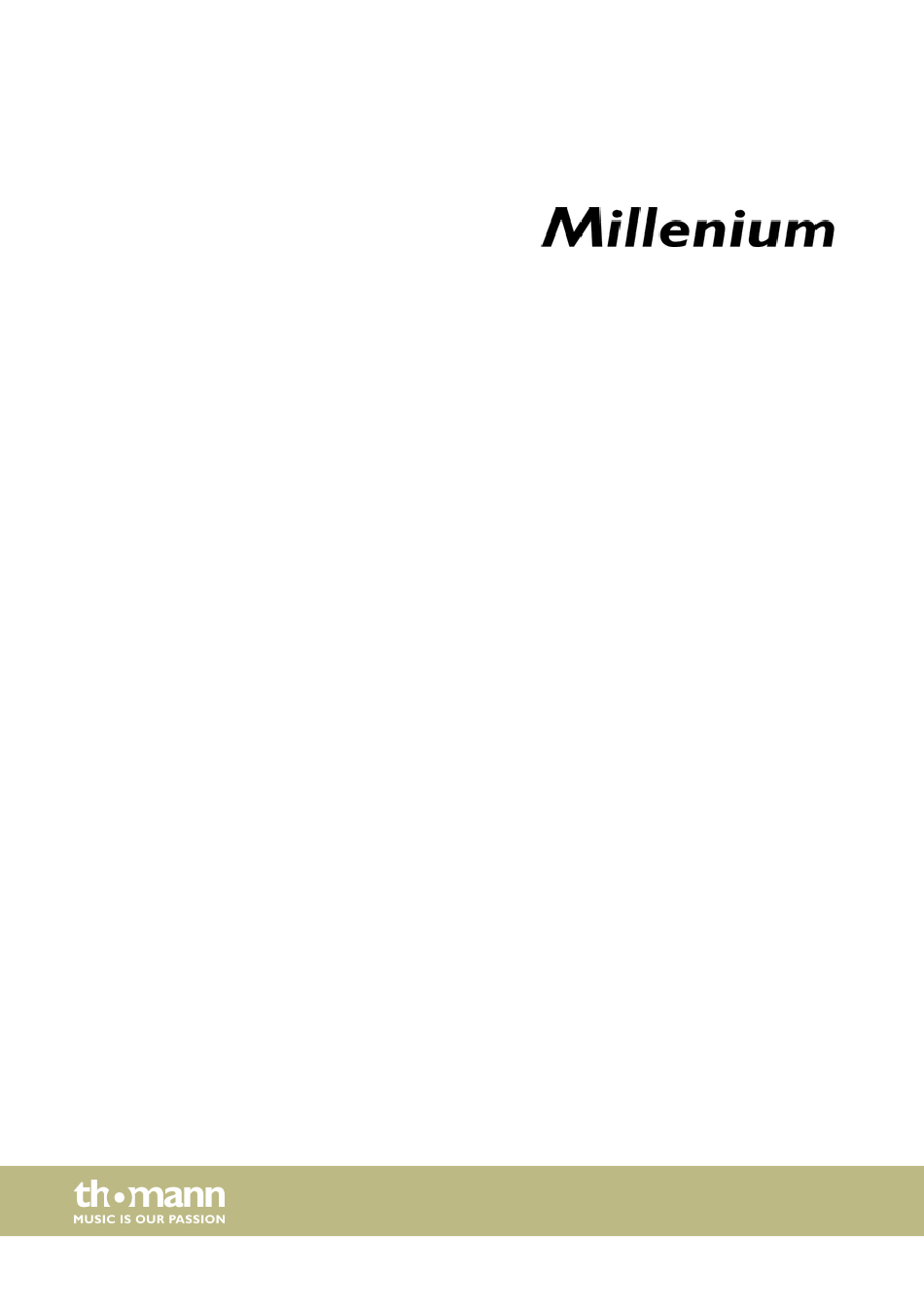

- Seite 1 HD-120 e-drum set aufbauanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 09.04.2019, ID: 461227...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................4 Lieferumfang............................................. 5 Zusammenbau..........................................7 Umweltschutz..........................................14 HD-120...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. -
Seite 5: Lieferumfang
Tom-Pad 1 (7 Zoll), Tom-Pad 2 (7 Zoll), Tom-Pad 3 (7 Zoll) Snare-Pad (7 Zoll) Crash (9 Zoll), Ride (9 Zoll), Hi-Hat (9 Zoll) Hi-Hat-Pedal Bass Drum-Pedal e-drum-Modul Millenium HD-120 Mehrfachkabel zum Anschluss der Pads, Cymbals, Fußmaschine und des Hi-Hat-Pedals an das e-Drum-Modul Drumstick-Halterung Satz Drumsticks Drum-Schlüssel... - Seite 6 Lieferumfang Pos. Anz. Kopfhörer Sitz 3,5-mm-Stereo-Klinkenkabel Kopfhöreradapter von 3,5-mm-Stereo-Klinke auf 6,3-mm-Stereo-Klinke e-drum set...
-
Seite 7: Zusammenbau
Elemente in der angegebenen Reihenfolge. Die endgültigen Positionen der Komponenten gehen aus der folgenden Übersicht hervor. Tom-Pad 1 (7 Zoll), Tom-Pad 2 (7 Zoll), Tom-Pad 3 (7 Zoll) Snare-Pad (7 Zoll) Crash (9 Zoll), Ride (9 Zoll), Hi-Hat (9 Zoll) Hi-Hat-Pedal Bass Drum-Pedal e-drum-Modul Millenium HD-120 Drumstick-Halterung Sitz HD-120... - Seite 8 Zusammenbau Aufbau des Racks VORSICHT! Schnittgefahr an Händen und Fingern Achten Sie beim Zusammenstecken der Verbindungen auf scharfe Kanten an den Metallrohren, Schrauben usw. Befestigen Sie die seitlichen Stützrohre (2, 3) an den Rackfüßen (1). Ziehen Sie anschließend die Befestigungsschrauben (22) mit dem Drum-Schlüssel (21) fest. Befestigen Sie das waagrechte Verbindungsrohr (4) in den vorgesehenen Befestigungsklemmen der seitlichen Stütz‐...
- Seite 9 Zusammenbau Befestigen Sie die zwei seitlichen Ausleger (5) in den vorgesehenen Befestigungsklemmen am Rack. Ziehen Sie anschließend die Befestigungsschrauben (22) mit dem Drum-Schlüssel (21) fest. Befestigen Sie das Gelenk für die Hi-Hat (9) auf den seitlichen Aufleger. Schieben Sie das Gelenk für die Hi-Hat (9) in die gewünschte Positon und ziehen Sie anschließend die Befestigungs‐ schrauben (22) mit dem Drum-Schlüssel (21) fest.
- Seite 10 Zusammenbau Befestigen Sie die Tom-Pads (12), die Fixierungen für das Mehrfachkabel (11), die Klemmen für das waagrechte Verbin‐ dungsrohr (10) sowie die Gelenke für die Cymbals (9) in der Reihenfolge wie in der Abbildung dargestellt am waagrechten Verbindungsrohr (6). Ziehen Sie anschließend die Befestigungsschrauben (22) der einzelnen Komponenten mit dem Drum-Schlüssel (21) fest. Befestigen Sie das waagrechte Verbindungsrohr (6) an den seitlichen Stützrohren (2, 3).
- Seite 11 Zusammenbau Befestigen Sie die Halterungen für die Cymbals (7) und die Hi-Hat (8) in den Gelenken für die Cymbals und die Hi-Hat (9). Ziehen Sie anschließend die Befestigungsschrauben (22) mit dem Drum-Schlüssel (21) fest. Schrauben Sie die Flügelmuttern an den Halterungen für die Cymbals (7) und die Hi-Hat (8) ab und nehmen Sie die Filz‐ scheiben von den Haltern.
- Seite 12 Zusammenbau Hängen Sie die Drumstick-Halterung (19) in die vorgesehene Schiene am seitlichen Stützrohr (3) ein und verstauen Sie die Drumsticks (20) in der Drumstick-Halterung. Stellen Sie das Hi-Hat-Pedal (15) und das Bass Drum-Pedal (16) auf. Setzen Sie das e-drum-Modul (17) auf Anschlag in die freie Halterung des waagrechten Verbindungsrohrs (6). Richten Sie das e-drum-Modul aus und ziehen Sie anschließend die Befestigungsschrauben (22) mit dem Drum-Schlüssel (21) fest.
- Seite 13 Zusammenbau Richten Sie das Rack, die Pads und die Cymbals nach Ihren Bedürfnissen ein. Positionieren Sie zuletzt das Hi-Hat-Pedal und das Bass Drum-Pedal vor dem Rack und verkabeln Sie alle Trigger mit dem e-Drum-Modul. Positionieren Sie das Bass Drum-Pedal mittig unter dem Rack. Positionieren Sie das Hi-Hat-Pedal links vom Rack.
-
Seite 14: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung. - Seite 16 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
