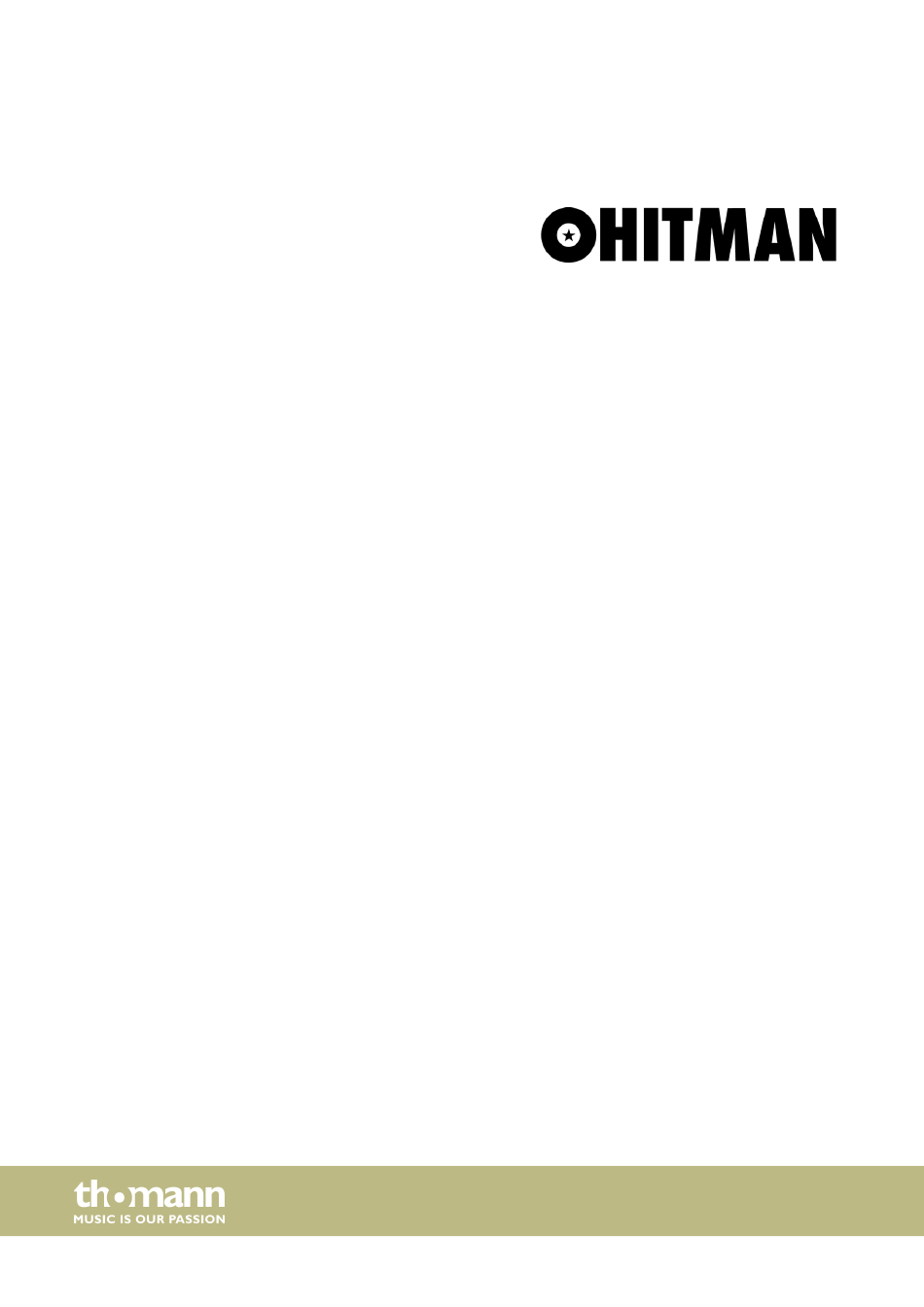

- Seite 1 HD-17 Mako e-drum-set bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 08.01.2019, ID: 429328...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise......................4 1.1 Weitere Informationen....................4 1.2 Darstellungsmittel......................4 1.3 Symbole und Signalwörter..................5 Sicherheitshinweise....................... 6 Leistungsmerkmale....................... 8 Lieferumfang..........................9 Zusammenbau........................10 Zusammenbau Hocker (Option)................... 14 Installation..........................15 Anschlüsse und Bedienelemente................. 17 Bedienung..........................20 9.1 Funktionen........................20 9.2 Drum-Kits......................... -
Seite 4: Allgemeine Hinweise
Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. -
Seite 5: Symbole Und Signalwörter
Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. Querverweise Verweise auf andere Stellen der Bedienungsanleitung erkennen Sie am vorange‐... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Gebrauch Drum-Module dienen zur Umsetzung digitaler Triggersignale von Drum-Pads in ver‐ schiedene Schlagzeugsounds. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 7 Sicherheitshinweise HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungs‐ angabe darauf mit Ihrem örtlichen Stromversorgungsnetz überein‐ stimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist.
-
Seite 8: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 583 Sounds 40 vorinstallierte Drum-Kits, 10 Benutzer-Kits 30 Songs 1 × 8-Zoll-Snare-Mesh-Head-Pad, 3 × 8-Zoll-Tom-Pads, 3 × 10-Zoll-Crash-, Ride- und Hi-Hat-Becken-Pads Bass Drum-Pedal mit integriertem Schlägel Hi-Hat-Pedal Metronom Aufnahme- und Wiedergabefunktion flexible Belegung der Pad-Sounds Kopfhörer-, AUX- und USB-MIDI-Anschlüsse abschaltbare Standby-Funktion e-drum-set... -
Seite 9: Lieferumfang
Lieferumfang Lieferumfang Überprüfen Sie vor dem Aufbau Ihres Drum-Sets die Vollständigkeit der Lie‐ ferung anhand der folgenden Liste. Rahmen mit 4 × Ständerrohr 3 × Cymbal-Halter 3 × Tom Drum 3 × Cymbal (Ride, Crash und Hi-Hat) Snare Drum Soundmodul Fußmaschine für Hi-Hat-Controller Fußmaschine für Bass Drum 1 ×... -
Seite 10: Zusammenbau
Zusammenbau Zusammenbau Lösen Sie die Schrauben der einzelnen Klemmen vor dem Zusammenstecken der Rohre. Montieren Sie die verschiedenen Elemente in der angegebenen Reihenfolge entsprechend der nachstehenden Anleitung. Befestigen Sie die Cymbal-Halter entsprechend der Abbildung am Rahmen. Befestigen Sie die Cymbals entsprechend der Abbildung an den Haltern. e-drum-set... - Seite 11 Zusammenbau Befestigen Sie die Winkelstücke am Snare Drum Pad und an den Tom Drum Pads und ziehen Sie die Flügelmuttern fest. Befestigen Sie die Pads an den in der Abbildung angegebenen Spielpositionen am Rahmen. HD-17 Mako...
- Seite 12 Zusammenbau Setzen Sie den Stab des Soundmodulhalters in die Klemme am Rahmen und ziehen Sie die Flügelmutter fest. Stellen Sie die Fußmaschine für den Hi-Hat-Controller auf die linke Seite und die Fußmaschine für die Bass Drum in die Mitte. Schließen Sie den Kabelbaum an die Schnittstelle auf der Rückseite des Sound‐ moduls an.
- Seite 13 Zusammenbau 1 Hi-Hat Cymbal 2 Crash Cymbal 3 Soundmodul 4 Ride Cymbal 5 Tom Drums 6 Snare Drum 7 Fußmaschine für Bass Drum 8 Fußmaschine für Hi-Hat-Controller HD-17 Mako...
-
Seite 14: Zusammenbau Hocker (Option)
Zusammenbau Hocker (Option) Zusammenbau Hocker (Option) Ziehen Sie die Beine des Hockers aus und sichern Sie sie mit der Flügelmutter. Befestigen Sie den Hockersitz an der höhenverstellbaren Stange und und sichern Sie den Sitz mit der Flügelmutter. Stellen Sie den Hocker wie in der Abbildung auf die gewünschte Höhe ein. e-drum-set... -
Seite 15: Installation
Installation Installation Einrichten und Verkabeln Richten Sie die Pads und die Cymbals nach Ihren Bedürfnissen ein. Schließen Sie das Drum-Modul auf der Rückseite des Standfußes an und verkabeln Sie alle Trigger mit dem Drum-Modul. Beachten Sie hierbei die Beschriftung auf der Rückseite des Drum- Moduls und die Markierungen der einzelnen Kabel. - Seite 16 Installation USB-Geräte anschließen Verbinden Sie Ihren PC mit dem USB-Anschluss auf der Rückseite des Drum-Moduls. Audiogeräte anschließen Verbinden Sie Audiogeräte wie z. B. CD- und MP3-Player usw. mit der Eingangs‐ buchse AUX IN auf der Rückseite des Drum-Moduls. Kopfhörer anschließen Verbinden Sie Ihre Stereo-Kopfhörer mit dem Ausgang PHONES auf der Rückseite des Drum-Moduls.
-
Seite 17: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Sicht auf das Drum-Modul [Click] Schaltet das Metronom ein und aus. Gleichzeitiges Drücken von [Tempo/Tap]: Öffnet die Metronom-Konfiguration. [Tempo/Tap] Stellt die Tempi des Metronoms und der Song-Wiedergabe ein. Gleichzeitiges Drücken von [Tempo/Tap]: Öffnet die Metronom-Konfiguration. [Kit Edit] Öffnet die Auswahl der Drum-Kits. - Seite 18 Anschlüsse und Bedienelemente [Start/Stop] Startet und beendet die Wiedergabe eines Songs oder die Aufnahme eines Songs. LED [Trigger] Leuchtet beim Erzeugen von Triggerimpulsen auf. [+] / [–] Blättert vorwärts oder rückwärts durch die Drum-Kits, Parameter, Sounds etc. [Enter] Bestätigt einen ausgewählten Wert oder Parameter. Aktiviert die nächste Ebene des Untermenüs. Gleichzeitiges Drücken von [Back]: Kehrt zum Drum-Kit-Auswahlmenü...
- Seite 19 Anschlüsse und Bedienelemente Rückseite des Drum-Moduls [POWER ON/OFF] Hauptschalter. Schaltet das Gerät im Netzbetrieb ein und aus. Anschlussbuchse für das 9-V-Steckernetzteil zur Spannungsversorgung [USB TO HOST] USB-Port zum Anschluss eines PC mit USB-MIDI-Schnittstelle Serielle Schnittstelle zum Anschließen der Pads und Cymbals [PHONES] Kopfhörerausgang (3,5-mm-Stereo-Klinke) 28, 29...
-
Seite 20: Bedienung
Bedienung Bedienung 9.1 Funktionen Einschalten Prüfen Sie vor dem Einschalten alle Kabelverbindungen auf korrekten Sitz. Drehen Sie vor dem Einschalten den Lautstärkeregler [MASTER VOLUME] am Drum-Modul auf Minimum. Schalten Sie das Drum-Modul mit dem Hauptschalter [POWER ON/OFF] auf der Rückseite ein. ð... -
Seite 21: Display-Anzeige
Bedienung Instrument auswählen Drücken Sie [Kit Edit], um das Menü zur Bearbeitung der Drum-Kits aufzurufen. Das Display zeigt „INST“ an. Bestätigen Sie die Auswahl mit [Enter]. Drücken Sie [+] oder [–] so oft, bis das Display das gewünschte Instrument anzeigt. Folgende Instrumente stehen zur Auswahl: Display-Anzeige Instrument KICK... - Seite 22 Bedienung Reverb einstellen Drücken Sie [Kit Edit], um das Menü zur Bearbeitung der Drum-Kits aufzurufen. Das Display zeigt „INST“ an. Drücken Sie [+] oder [–] so oft, bis das Display „REVL“ anzeigt und bestätigen Sie mit [Enter]. Drücken Sie [+] oder [–] so oft, bis das Display den gewünschten Wert für den Reverb-Effekt anzeigt (Anzeige „000“...
-
Seite 23: Setup
Bedienung Drücken Sie [Kit Edit], um das Menü zur Bearbeitung der Drum-Kits aufzurufen. Das Display zeigt „INST“ an. Drücken Sie [+] oder [–] so oft, bis das Display „REST“ anzeigt und bestätigen Sie mit [Enter]. ð Das Display zeigt „END“ an. Die Instrumente des Drum-Kit werden auf Werkseinstellungen zurückgesetzt. -
Seite 24: Funktion
Bedienung Drücken Sie [Enter] und drücken Sie [+] oder [–] so oft, bis das Display den gewünschten Parameter anzeigt, den Sie ändern wollen. Folgende Parameter stehen zur Auswahl: Display- Funktion Anzeige „RE-C“ Stellt die Empfindlichkeit des ausgewählten Instruments ein (Anzeige „001“ … „008“ ). „THRS“... -
Seite 25: Trigger Auf Werkseinstellungen Zurücksetzen
Bedienung Drücken Sie [Enter] und wählen Sie mit [+] oder [–] entweder „Off“ oder „On“ . Die Standardeinstellung ist „On“ . Drücken Sie erneut [Enter], um die Auswahl zu speichern. Mit [Back] kehren Sie zur vorherigen Menüebene zurück, ohne die Einstellungen zu speichern. Effekte für alle Drum-Kits ausschalten Viele Drum-Kits enthalten standardmäßig Effekte wie Reverb und Chorus. -
Seite 26: Songs
Bedienung 9.4 Songs Drücken Sie [Song], um die Songliste aufzurufen. Auf dem Display wird die Nummer des zuletzt gewählten Songs angezeigt. Wählen Sie mit [+] oder [–] den gewünschten Song. Drücken Sie [Start/Stop], um die Wiedergabe des Songs zu starten oder zu beenden. -
Seite 27: Metronom
Bedienung Drücken Sie [Enter], und passen Sie mit [+] oder [–] die Lautstärke der Begleitin‐ strumente an. Drücken Sie gleichzeitig [+] und [–], um die Lautstärke der Begleitinstrumente auf Werkseinstellungen zurückzusetzen (Wert 028). Bestä‐ tigen Sie die Auswahl mit [Enter]. Beim Ausschalten des Geräts wird die Lautstärke der Begleitinstrumente automatisch auf Werkseinstellungen zurückgesetzt. -
Seite 28: Metronom Auf Werkseinstellungen Zurücksetzen
Bedienung Ton des Metronoms einstellen Drücken Sie gleichzeitig [Tempo/Tap] und [Click], um das Menü zur Konfigura‐ tion des Metronoms aufzurufen. Drücken Sie [Enter] und drücken Sie [+] oder [–] so oft, bis das Display „SOND“ anzeigt. Drücken Sie [Enter] und wählen Sie mit [+] oder [–] einen der drei Metronom‐ töne aus. -
Seite 29: Aufnahme Und Wiedergabe
Bedienung 9.7 Aufnahme und Wiedergabe Aufnahme Drücken Sie [Rec/Play] und drücken Sie [+] oder [–] so oft, bis im Display „RECD“ angezeigt wird. Drücken Sie [Start/Stop], um die Aufnahme zu starten. Drücken Sie [Start/Stop] erneut, um die Aufnahme zu beenden. Wiedergabe Drücken Sie [Rec/Play] und drücken Sie [+] oder [–] so oft, bis im Display „PLAY“... -
Seite 30: Technische Daten
Technische Daten Technische Daten Anschlüsse Kopfhörer (3,5-mm-Klinkenbuchse) AUX in (3,5-mm-Klinkenbuchse) Main-Ausgang links (6,35-mm-Klinkenbuchse) Main-Ausgang rechts (6,36-mm-Klinkenbuchse) 1 × kombinierter Triggeranschluss (D-Sub-Steckver‐ binder) USB-Schnittstelle Voices Effekte Reverb, Chorus Drum-Kits 40 Preset-Kits, 10 benutzerdefinierte Kits Demo- und Übungs‐ 30 vorprogrammierte Songs stücke Spannungsversorgung Steckernetzteil (9 V / 600 mA, Plus am Innenleiter) -
Seite 31: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansammlung an den Gerä‐ teteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch entfernen. -
Seite 32: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. -
Seite 33: Anhang
Anhang Anhang 13.1 Kit-Liste Name Name Acoustic 1 Mute Standard 1 Acoustic 2 Mute Standard 2 Room Electronic 1 Nine-oh Mute Standard 3 Rock 1 Jazz 1 Dance Club Jazz 2 Jazz Latin 1 Rap-hop Power Rock 1 Early R&B Latin 2 Electronic 1 Power Rock 2... -
Seite 34: Song-Style-Liste
Anhang 13.2 Song-Style-Liste Name Name Rock Shuffle Pop Ballad Surf Pop 8 Beat Dance Techno 8 Beat Modern 60's Rock 70's Disco Hard Rock Big Band Pop Bossa Country 8 Beat 80's Rock 3/4 Gospel 16 Beat Soul Pop Shuffle 8 Beat Two Guitar Pop Reggae... - Seite 35 Anhang Rap-hop kick BD_DP50_Tape Electronic kick 1 BD_DP50_Warm_Fatso Electronic kick 2 BD_DP50_Warm_Tape Analog kick BD_DP50_X Drum box kick 1 BD_DP50_Warm_X Drum box kick 2 DM16_BD_Elec_1 Crunch kick DM16_BD_Gated_2 Electro-pop kick DM16_BD_Slap_1 Thick kick DM16_BD_Slap_2 BD_DP50_Fatso Group 2: Snare Drums Acoustic snare 1 Rap-hop snare Piccolo snare 1 Analog snare...
- Seite 36 Anhang Piccolo rimshot 1 Electro-pop rimshot Rock rimshot 1 Piccolo snare 3 Jazz rimshot 1 Piccolo rimshot 2 Acoustic rimshot 2 Rock snare 6 Compressed rimshot Rock rimshot 3 Room rimshot SD_DP50_Fatso Pop rimshot 2 SD_DP50_Tape Rock rimshot 2 SD_DP50 warm_Fatso Reggae-pop rimshot SD_DP50_warm_Tape Brush rimshot...
- Seite 37 Anhang Pop tom 1 (low) Latin tom & bongo Pop tom 2 (high) Electro-pop tom (high) Pop tom 2 (mid) Electro-pop tom (mid) Pop tom 2 (low) Electro-pop tom (low) Tight tom (high) Electro-pop tom 2 (high) Tight tom (mid) Electro-pop tom 2 (mid) Tight tom (low) Electro-pop tom 2 (low)
- Seite 38 Anhang 8-oh tom fall (low) Tom_Dp50_03_warm_Tape Drum box tom 1 (high) Tom_Dp50_01_X Drum box tom 1 (mid) Tom_Dp50_02_X Drum box tom 1 (low) Tom_Dp50_03_X Drum box tom 2 (high) Tom_Dp50_01_warm_X Drum box tom 2 (mid) Tom_Dp50_02_warm_X Drum box tom 2 (low) Tom_Dp50_03_warm_X Dance club tom (high) Conga_DP50_H_Fatso...
- Seite 39 Anhang Electro crash 1 MD16_Ride Electro crash 2 MD16_Crash Falling crash MD16_Whistle Submarine crash MD16_Shaker Sizzle ride 00105_Rim Sizzle ride plus bell 000ed_Rim Cimbal ride bell 1 00100_Rim Cimbal ride bell 2 000ea_Rim Low ride 00103_Rim Early R&B ride 000e7_Rim Ride crash 00110_Rim Brush ride...
- Seite 40 Anhang 000f9_Rim 00106_Rim 0010b_Rim 00115_Rim 000f2_Rim 000fc_Rim 00107_Rim Ride_DP50_Fatso_Rim 000ef_Rim Crash_DP50_Fatso_Rim Group 5: Hi-hats Brush hat 1 closed Small hat 2 open Brush hat 1 foot Small hat 2 splash Brush hat 1 open Snappy brush hat closed Brush hat 1 splash Snappy brush hat foot Brush hat 2 closed Snappy brush hat open...
- Seite 41 Anhang Rap-hop hat foot Electro-pop hat closed Rap-hop hat open Electro-pop hat foot Rap-hop hat splash Electro-pop hat open Electronic hat 1 closed Electro-pop hat splash Electronic hat 1 foot Modern R&B hat closed Electronic hat 1 open Modern R&B hat foot Crunch hat closed Modern R&B hat open Crunch hat foot...
- Seite 42 Anhang Tambourine (up) Cowbell Tambourine (up/down) 8-oh cowbell Group 7: Percussion 2 Tom_DP50_04_Fatso Kit5_Tom3_Rim Tom1_DR220e Kit6_Tom1_Rim Tom2_DR220e Kit6_Tom2_Rim Tom3_DR220e Kit6_Tom3_Rim MD16_Tabla_3 Kit7_Tom1_Rim MD16_Tabla_4 Kit7_Tom2_Rim MD16_Tabla_5 Kit7_Tom3_Rim MD16_Tabla_4 Kit8_Tom1_Rim MD16_Tabla_5 Kit8_Tom2_Rim Tom1_DR220e Kit8_Tom3_Rim Tom2_DR220e Kit9_Tom1_Rim Tom3_DR220e Kit9_Tom2_Rim DMX606_Tom_01 Kit9_Tom3_Rim DMX606_Tom_02 Kit10_Tom1_Rim DMX606_Tom_03 Kit10_Tom2_Rim Kit1_Tom1_Rim...
- Seite 43 Anhang Kit15_Tom2_Rim Kit26_Tom2_Rim Kit15_Tom3_Rim Kit26_Tom3_Rim Kit17_Tom1_Rim Kit27_Tom1_Rim Kit17_Tom2_Rim Kit27_Tom2_Rim Kit17_Tom3_Rim Kit27_Tom3_Rim Kit18_Tom1_Rim Kit28_Tom1_Rim Kit18_Tom2_Rim Kit28_Tom2_Rim Kit18_Tom3_Rim Kit28_Tom3_Rim Kit19_Tom1_Rim Kit29_Tom1_Rim Kit19_Tom2_Rim Kit29_Tom2_Rim Kit19_Tom3_Rim Kit29_Tom3_Rim Kit20_Tom1_Rim Kit30_Tom1_Rim Kit20_Tom2_Rim Kit30_Tom2_Rim Kit20_Tom3_Rim Kit30_Tom3_Rim Kit21_Tom1_Rim Kit31_Tom1_Rim Kit21_Tom2_Rim Kit31_Tom2_Rim Kit21_Tom3_Rim Kit31_Tom3_Rim Kit22_Tom1_Rim Kit32_Tom1_Rim Kit22_Tom2_Rim Kit32_Tom2_Rim Kit22_Tom3_Rim Kit32_Tom3_Rim Kit23_Tom1_Rim MD16_Tom_Elec_1_Rim...
-
Seite 44: Midi-Implementierung
Anhang 13.4 MIDI-Implementierung Funktion Gesendet Empfangen Anmerkungen Basic Channel Default 1-16 CH 1-16 CH Changed 1-16 CH 1-16 CH Mode Default Mode 3 Mode 3 Messages Altered ******** Note Number 0 … 127 0 … 127 True voice ******** 0 … 127 Velocity Note ON Yes 9nH,... - Seite 45 Anhang Funktion Gesendet Empfangen Anmerkungen Song Select Tune Aux Messages Local ON/OFF All Notes OFF Active Sense Reset Mode 1: OMNI ON, POLY. Mode 2: OMNI ON, MONO. Mode 3: OMNI OFF, POLY. Mode 4: OMNI OFF, MONO *1: Registered parameter number: #0: Pitch sensitivity, #1: Fine tuning, #2: Coarse tuning in half-tones HD-17 Mako...
- Seite 46 Notizen e-drum-set...
