Inhaltszusammenfassung für thomann Millenium Drums MPS-150
- Seite 1 MPS-150 E-Drum Modul...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 26.04.2024, ID: 360221 (V4)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Symbole und Signalwörter......................6 Sicherheitshinweise..........................8 Leistungsmerkmale..........................11 Installation..............................12 Anschlüsse und Bedienelemente....................14 Bedienung..............................18 6.1 Funktionen............................18 6.2 Demo-Stück............................19 6.3 Patterns wiedergeben und anpassen..................20 6.4 Drum-Kits auswählen und anpassen..................22 6.5 Click (Metronom) einrichten und benutzen................
- Seite 4 Inhaltsverzeichnis Umweltschutz............................40 MPS-150 E-Drum Modul...
- Seite 5 MPS-150 E-Drum Modul...
- Seite 6 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Drum-Module dienen zur Umsetzung digitaler Triggersignale von Drum-Pads in verschiedene Gebrauch Schlagzeugsounds. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen.
- Seite 9 Sicherheitshinweise WARNUNG! Mögliche Gehörschäden bei Verwendung von Lautsprechern oder Kopfhörern mit hoher Lautstärke! Bei angeschlossenen Lautsprechern oder Kopfhörern kann das Gerät Lautstärken erzeugen, die zu vorübergehender oder perma‐ nenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hör‐ schäden verursachen.
- Seite 10 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung durch Weichmacher in Gummifüßen! Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Benutzen Sie ggf. eine geeig‐ nete Unterlage oder Filzgleiter, damit die Gummifüße des Geräts nicht in direkten Kontakt mit dem Untergrund kommen.
- Seite 11 Leistungsmerkmale Leistungsmerkmale 108 Voices 10 vorprogrammierte Drum-Kits 40 vorprogrammierte Pattern 128 MIDI-Sounds Metronom Flexible Belegung der Pad-Voices Hall-Effekt, Voice-Tuning Individuelle Anpassung der Begleit- und der Drumspur Kopfhörer-, AUX-, USB- und MIDI-Anschlüsse Steckernetzteil (im Lieferumfang enthalten) Betriebssystem: Windows® 8 und aktueller, Mac OS X® 10.8 und aktueller MPS-150 E-Drum Modul...
- Seite 12 Installation Installation Aufbau, Pads und Pedale Der Aufbau und die Montage der Pads und Pedale werden in der mitgelieferten Aufbauanlei‐ anschließen tung detailliert beschrieben. Überprüfen Sie abschließend, ob alle Verbindungskabel zwischen den Pads und dem Drum-Modul korrekt angeschlossen sind. Netzteil anschließen Verbinden Sie das mitgelieferte Netzteil mit dem 9-V-Eingang des Geräts und stecken Sie anschließend den Netzstecker in die Steckdose.
- Seite 13 Installation Audiogeräte anschließen Verbinden Sie die Eingänge Ihres Verstärkers oder aktiven Monitors mit den Ausgangsbuchsen OUTPUT des Drum-Moduls. Wenn Sie einen Mono-Verstärker benutzen, verbinden Sie dessen Eingang mit der Ausgangsbuchse L/MONO des Moduls. CD- oder MP3-Player anschließen Verbinden Sie CD- oder MP3-Player mit der Eingangsbuchse AUX IN des Drum-Moduls. MIDI-Geräte anschließen Verbinden Sie externe MIDI-fähige Geräte mit der MIDI OUT-Buchse des Drum-Moduls.

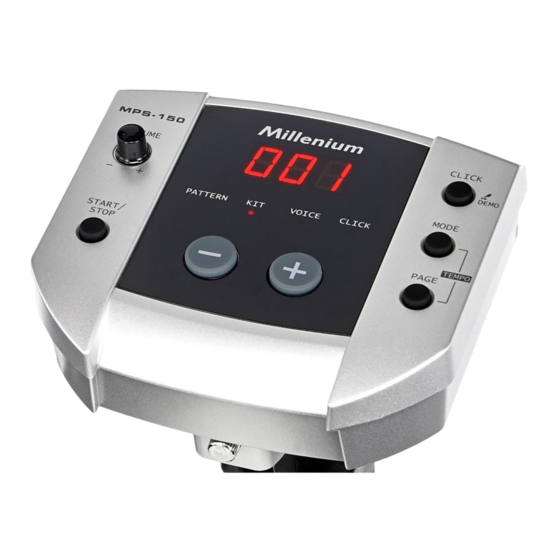

- Seite 14 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite & ö MPS-150 E-Drum Modul...
- Seite 15 Anschlüsse und Bedienelemente [START/STOP] | Taste zum Starten und Beenden der Wiedergabe von Songs [VOLUME] | Lautstärkeregler für den Audio- und den Kopfhörerausgang des Geräts 3-stelliges LED-Display [CLICK]/[DEMO] | Taste zum Ein- und Ausschalten des Metronoms und zum Abspielen des Demo-Stücks [MODE] | Taste zum Öffnen des Auswahlmenüs [PAGE] | Taste zum Blättern im geöffneten Menü...
- Seite 16 Anschlüsse und Bedienelemente Rückseite ö # $ % & '( [9 V] | Anschlussbuchse für das Steckernetzteil zur Spannungsversorgung [ON / OFF] | Hauptschalter zum Ein- und Ausschalten des Geräts [USB] | Anschlussbuchse für USB-Kabel [MIDI OUT] | Anschlussbuchse für ein externes MIDI-Gerät zum Senden von MIDI-Befehlen [OUTPUT –...
- Seite 17 Anschlüsse und Bedienelemente Unterseite ö Mehrfachbuchse zum Anschluss der Pads MPS-150 E-Drum Modul...
- Seite 18 Bedienung Bedienung 6.1 Funktionen Einschalten Prüfen Sie vor dem Einschalten alle Kabelverbindungen auf korrekten Sitz. Drehen Sie vor dem Einschalten den Lautstärkeregler [VOLUME] auf Minimum. Schalten Sie das Drum-Modul mit dem Hauptschalter [ON/OFF] an der Rückseite des Geräts ein. Abschaltautomatik –...
- Seite 19 Bedienung Lautstärke einstellen Schlagen Sie zum Einstellen der Lautstärke ein Pad an und drehen Sie dabei den Lautstärke‐ regler [VOLUME] langsam im Uhrzeigersinn. 6.2 Demo-Stück Um das vorprogrammierte Demo-Stück abzuspielen, gehen Sie wie folgt vor: Drücken Sie [CLICK] etwa zwei Sekunden lang. ð...
- Seite 20 Ihr digitales Drum-Set verfügt über insgesamt 40 vorprogrammierte Patterns. Beim Einschalten des Drum-Moduls wird standardmäßig Pattern „001“ auf dem Display angezeigt. Die Pattern-Liste steht Ihnen auf der Produktseite unter www.thomann.de zum Down‐ load zur Verfügung. Drücken Sie [MODE] so oft, bis die LED [PATTERN] aufleuchtet.
- Seite 21 Bedienung Drücken Sie [PAGE] so oft, bis im Display die Patternlautstärke im Format „Axx“ erscheint. Passen Sie die Lautstärke mit Hilfe von [–] und [+] in einem Bereich von 00 bis 32 an. Die Einstellung wird automatisch gespeichert. Drum-Lautstärke anpassen Drücken Sie [MODE] so oft, bis die LED [PATTERN] aufleuchtet.
- Seite 22 Sie können eins der vorprogrammierten Drum-Kits auswählen. Die vorprogrammierten Voices des Drum-Moduls können frei auf die angeschlossenen Pads programmiert werden. Die Drum-Kit-Liste und die Voice-Liste stehen Ihnen auf der Produktseite unter www.thomann.de zum Download zur Verfügung. Drum-Kit auswählen Um ein bestimmtes Drum-Kit auszuwählen, gehen Sie wie folgt vor: Drücken Sie [MODE] so oft, bis die LED [KIT] aufleuchtet.
- Seite 23 Bedienung Kit-Lautstärke anpassen Drücken Sie [MODE] so oft, bis die LED [KIT] aufleuchtet. ð Im Display wird die Kit-Nummer angezeigt. Drücken Sie [PAGE] so oft, bis im Display die Kit-Lautstärke im Format „Lxx“ erscheint. Passen Sie die Lautstärke mit Hilfe von [–] und [+] in einem Bereich von 00 bis 32 an. Die Einstellung wird automatisch gespeichert.
- Seite 24 Bedienung Voice zuweisen Um eine bestimmte Voice auf ein Pad zu programmieren, gehen Sie wie folgt vor: Drücken Sie [MODE] so oft, bis die LED [VOICE] aufleuchtet. Aktivieren Sie das betreffende Pad durch Anspielen. Drücken Sie [PAGE] so oft, bis das Display die Nummer der aktuell zugewiesenen Voice angezeigt.
- Seite 25 Bedienung Voice-Lautstärke anpassen Sie haben die Möglichkeit, die Lautstärke der einzelnen Voices unabhängig voneinander anzu‐ passen. Gehen Sie hierzu wie folgt vor: Drücken Sie [MODE] so oft, bis die LED [VOICE] aufleuchtet. Aktivieren Sie das betreffende Pad durch Anspielen. Drücken Sie [PAGE] so oft, bis das Display die Voice-Lautstärke im Format „Lxx“ anzeigt. Passen Sie die Lautstärke mit Hilfe von [–]/[+] an (Einstellbereich: 0 bis 32).
- Seite 26 Bedienung Zugeordnete MIDI-Note Sie haben die Möglichkeit, die einem Pad zugeordnete MIDI-Note zu ändern. Gehen Sie hierzu anpassen wie folgt vor: Drücken Sie [MODE] so oft, bis die LED [VOICE] aufleuchtet. Aktivieren Sie das betreffende Pad durch Anspielen. Drücken Sie [PAGE] so oft, bis das Display die zugeordnete MIDI-Note im Format „Nxx“ anzeigt.
- Seite 27 Bedienung Name Zugeordnete MIDI-Note Snare Hi-Hat Close Hi-Hat Open Hi-Hat Pedal 6.5 Click (Metronom) einrichten und benutzen Click-Funktion benutzen Drücken Sie [CLICK], um den Click einzuschalten. ð Die LED [CLICK] blinkt im Takt, der Click ertönt. Drücken Sie nochmals [CLICK], um den Click auszuschalten. MPS-150 E-Drum Modul...
- Seite 28 Bedienung Geschwindigkeit einstellen Drücken Sie [MODE] und [PAGE] gleichzeitig. ð Im Display erscheint die eingestellte Geschwindigkeit, zum Beispiel „103“ . Wählen Sie eine Geschwindigkeit zwischen 30 und 280 mit Hilfe von [–] und [+] aus. Die Einstellung wird automatisch gespeichert. Taktart einstellen Drücken Sie [MODE] so oft, bis die LED [CLICK] aufleuchtet.
- Seite 29 Bedienung Click-Intervall einstellen Drücken Sie [MODE] so oft, bis die LED [CLICK] aufleuchtet. Drücken Sie [PAGE] so oft, bis im Displaydas eingestellte Click-Intervall, zum Beispiel „--4“ , erscheint. Wählen Sie das Taktintervall mit Hilfe von [–] und [+]. Mögliche Werte sind: 1/4, 1/8, 1/12, 1/16, 1/24, Standardwert: 1/4.
- Seite 30 Bedienung Lautstärke des Clicks einstellen Drücken Sie [MODE] so oft, bis die LED [CLICK] aufleuchtet. Drücken Sie [PAGE] so oft, bis im Display die eingestellte Lautstärke, zum Beispiel „L24“ , erscheint. Passen Sie die Lautstärke mit Hilfe von [–] und [+] in einem Bereich von 0 bis 32 an. Die Einstellung wird automatisch gespeichert.
- Seite 31 Bedienung 6.7 Menüübersicht PATTERN VOICE CLICK Number Number Number Tempo Acmp Volume Volume Volume Time Signature Drum Volume Reverb MIDI note Interval Click Instrument Volume MPS-150 E-Drum Modul...
- Seite 32 MIDI-Implementierung MIDI-Implementierung Function Transmitted Recognized Remarks Basic channel Default Ch 10 1-16 Changed Mode Default Messages Altered ******** ******** Note number 0…127 0…127 True voice ******** 0…127 Velocity Note ON Yes (99H, V=1…127) 0…127 Note OFF Yes (99H, V=0) 0…127 Aftertouch Keys Channels...
- Seite 33 MIDI-Implementierung Function Transmitted Recognized Remarks Portamento time Data entry Volume Expression Sustain pedal Portamento ON/OFF Sostenuto pedal Soft pedal Reverb program Chorus program Reverb level Chorus level All Sound Off Reset All Controllers All Notes Off MPS-150 E-Drum Modul...
- Seite 34 MIDI-Implementierung Function Transmitted Recognized Remarks Program change System exclusive System common Song Position Song Select Tune System real time Clock START and STOP only Command Aux messages Local ON/OFF All Notes OFF Active Sense System reset MPS-150 E-Drum Modul...
- Seite 35 1 × 6,35-mm-Klinkenbuchse Stereo-Ausgang 1 × 6,35-mm-Klinkenbuchse MIDI-out 2 × DIN-Einbaubuchse, 5-polig Voices MIDI-Sounds 128 (Die MIDI-Listen stehen Ihnen auf der Produktseite unter www.thomann.de zum Download zur Verfügung.) Effekte Hall Drum-Kits 10 Preset-Kits Demo- und Übungsstücke 40 vorprogrammierte Pattern, 1 Demostück Spannungsversorgung...
- Seite 36 Technische Daten Betriebsspannung 9 V , 2000 mA, Plus am Innenleiter Betriebssystem Windows® 8 und aktueller, Mac OS X® 10.8 und aktueller Abmessungen (B × H × T) 260 mm × 130 mm × 185 mm Gewicht 0,37 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte...
- Seite 37 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 38 Stecker- und Anschlussbelegungen Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse MPS-150 E-Drum Modul...
- Seite 39 Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐...
- Seite 40 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 41 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
- Seite 42 Notizen MPS-150 E-Drum Modul...
- Seite 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
