Seite 5
Personen zur Verfügung steht, die das Produkt verwenden. Sollten Sie das Produkt verkaufen, achten Sie bitte darauf, dass der Käufer dieses Dokument erhält. Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Ände‐ rungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signalwörter, die in diesem Dokument ver‐...
Seite 6
Sicherheitshinweise Sicherheitshinweise GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder! An Verpackungsmaterialien und Kleinteilen können Kinder ersticken. Beim Umgang mit dem Gerät können Kinder sich verletzen. Lassen Sie Kinder niemals mit Verpackungsmaterial und dem Gerät spielen. Bewahren Sie Verpackungsmaterial niemals in der Reichweite von Babys und Kleinkindern auf.
Seite 7
Lieferumfang Lieferumfang Überprüfen Sie vor dem Aufbau Ihres E-Drum-Sets die Vollständigkeit der Lieferung anhand der folgenden Liste und der Abbildung. Pos. Anz. Seitliches Stützrohr links Seitliches Stützrohr rechts Stützrohr für Ausleger links Stützrohr für Ausleger rechts Waagrechtes Verbindungsrohr oben Waagrechtes Verbindungsrohr unten Ausleger links Ausleger rechts Ausleger für Snare...
Seite 9

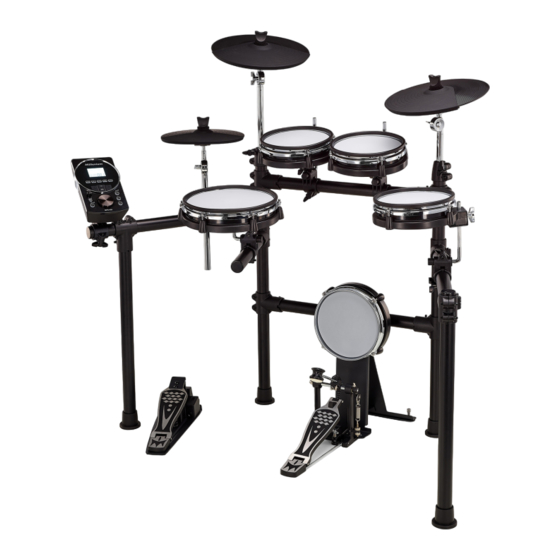

Zusammenbau Zusammenbau Übersicht Lösen Sie die Schrauben der einzelnen Klemmen vor dem Zusammenstecken der Rohre. Montieren Sie die verschiedenen Ele‐ mente in der angegebenen Reihenfolge. Die endgültigen Positionen der Komponenten gehen aus der folgenden Übersicht hervor. Hi-Hat Pad (10 Zoll) Crash (12 Zoll), Ride (12 Zoll) Tom-Pad 1 (8 Zoll), Tom-Pad 2 (8 Zoll), Tom-Pad 3 (8 Zoll) Snare Pad (10 Zoll)
Seite 10
Zusammenbau Aufbau des Racks VORSICHT! Schnittgefahr an den Händen durch scharfe Kanten bei der Montage! An Werkzeugen, Schrauben und Bauteilen können scharfe Kanten vorhanden sein, an denen beim Zusammenbau Schnittge‐ fahr besteht. Achten Sie beim Zusammenbau und beim Verschrauben der Einzelteile auf scharfe Kanten. Tragen Sie ggf. Schutzhand‐ schuhe.
Seite 11
Zusammenbau Ziehen Sie anschließend die Befestigungsschrauben mit dem Drum-Schlüssel (23) fest. Setzen Sie die Halterungen (10, 11) für die Cymbals (Crash, Ride) und das Hi-Hat in die vorgesehenen Befestigungsklemmen am Rack. Fixieren Sie die Halterungen mit Hilfe der Befestigungsschrauben in der gewünschten Höhe. Lösen Sie die Fixierschrauben an den Gelenken der Halterungen und drehen Sie die Halterungen in die gewünschten Spiel‐...
Seite 12
Zusammenbau Cymbals am Rack befestigen Schrauben Sie die Flügelmuttern an den Cymbal-Halterungen (10) ab und nehmen Sie die Filzscheiben von den Haltern. Setzen Sie die Cymbals (13) wie in der Abbildung dargestellt auf die Halter. Achten Sie darauf, dass das Crash-Pad (10 Zoll) auf der linken Halterung und das Ride-Pad (12 Zoll) auf der rechten Cymbal-Halterung angebracht wird.
Seite 13
Zusammenbau Fußmaschine aufbauen Rasten Sie den Bolzen der Fußmaschine (17) in die vorgesehene Aussparung am Bass Drum-Pad (16) ein. Setzen Sie den Schlägel (18) in die vorgesehene Bohrung am Drehkopf der Fußmaschine (16) und ziehen Sie die Befesti‐ gungsschraube mit dem Drum-Schlüssel (23) fest. Schlägel ausrichten Achten Sie auf die richtige Ausrichtung des Schlägels.
Seite 14
Zusammenbau Bass Drum und Hi-Hat-Pedal positionieren Platzieren Sie die Fußmaschine mit dem Bass Drum-Pad mittig unter dem Rack. Positionieren Sie die Fußmaschine mittig vor dem Pad. Platzieren Sie das Hi-Hat-Pedal links vom Bass Drum-Pad. Einrichten und Verkabeln Richten Sie das Rack, die Pads und die Cymbals nach Ihren Bedürfnissen ein. Positionieren Sie zuletzt die Fußmaschine mit dem Bass Drum-Pad und das Hi-Hat-Pedal vor dem Rack und verkabeln Sie alle Trigger mit dem E-Drum Modul.
Seite 15
Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de.
