7

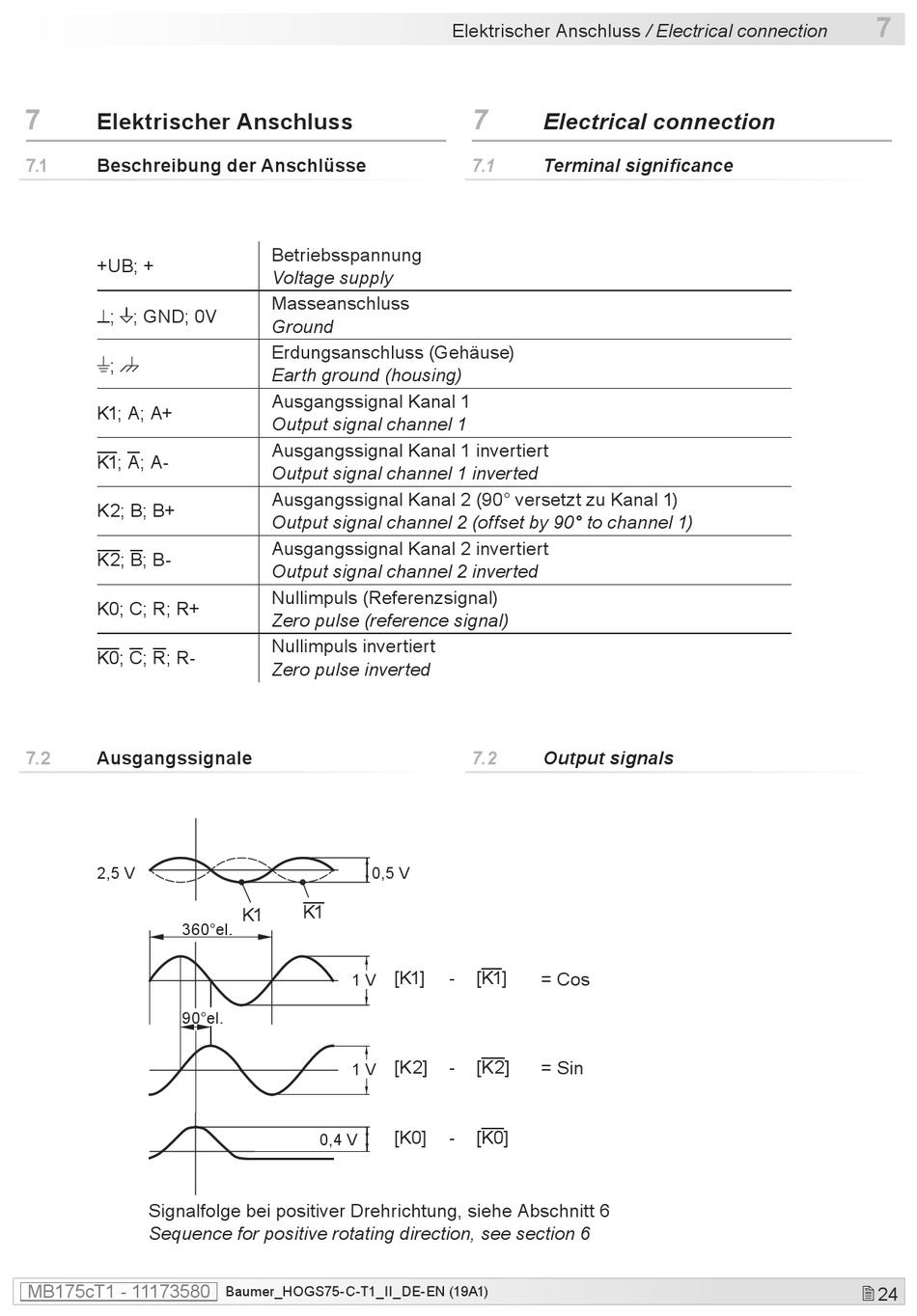

Elektrischer Anschluss

7.1 Beschreibung der Anschlüsse
+UB; +
; ; GND; 0V
;
K1; A; A+
K1; A; A-
K2; B; B+
K2; B; B-
K0; C; R; R+
K0; C; R; R-
7.2

Ausgangssignale

2,5 V
360°el.
90°el.
Signalfolge bei positiver Drehrichtung, siehe Abschnitt 6
Sequence for positive rotating direction, see section 6
MB175cT1 - 11173580
Betriebsspannung
Voltage supply
Masseanschluss
Ground
Erdungsanschluss (Gehäuse)
Earth ground (housing)
Ausgangssignal Kanal 1
Output signal channel 1
Ausgangssignal Kanal 1 invertiert
Output signal channel 1 inverted
Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Output signal channel 2 (offset by 90° to channel 1)
Ausgangssignal Kanal 2 invertiert
Output signal channel 2 inverted
Nullimpuls (Referenzsignal)
Zero pulse (reference signal)
Nullimpuls invertiert
Zero pulse inverted
0,5 V
K1
K1
[K1]
1 V
[K2]
1 V
[K0]
0,4 V
Baumer_HOGS75-C-T1_II_DE-EN (19A1)
Elektrischer Anschluss / Electrical connection
7

Electrical connection

7.1

Terminal significance

7.2

Output signals

- [K1]
= Cos
- [K2]
= Sin
- [K0]
7
